Teyes cc3 + Bose. Встановлення + нюанси

ВАЖЛИВО — Ця інструкція є актуальною для комплектації зBOSE!

Найперше і найголовніше - ВЕЛИЧЕЗНА ВДЯЧНІСТЬabay85 Та його записи

https://megadriver.org/cars 596706885…age=0#a596791548008468025

Якби не ця інформація то я б витратив купу сил і нервів щобподружити магнітолу і штатну аудіо систему!
Майже всі фото взяв у даного автора

Отже, моя мета розкласти все по поличках, продублювати інформацію, тому що довго шукав інфу як все зробити красиво
< /p align="justify"> p align="justify"> Загальний Видмагнітоли

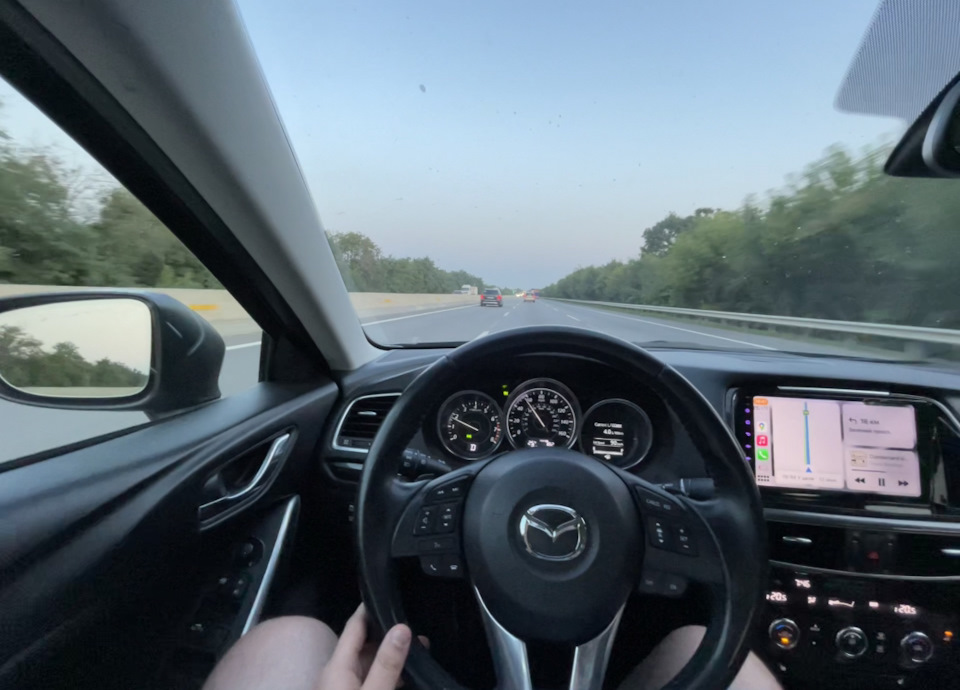

Мною була куплена магнітола Teyes CC3 4/64.
Найцікавіше:мені магнітола прийшла вранці, ставити я почав близькогодини дня, все підключив - звуку немає.В інтернеті описано двомасловами що куди підключати.Почав обдзвонювати установників - 50%зайняті, 50% кажуть "ну навряд ми подружимо магнітолу зпідсилювачем штатним, дарма Ви її купили і тд"

І ось я йду в машину знімати магнітолу щоб повернути стару на місцеі шукати грамотних майстрів, і тут цієї ж хвилини виходитьвищезгаданий пост! Диво – не інакше! Через годину машина булазібрана з новою магнітолою і радувала). Тепер починаємодокладно:
Проблема 1 «Немає звуку» Чому? Суть у тому, що штатна магнітоласама управляє підсилювачем, дає йому команду колись включатися.Магнітола ж Teyes за умовчанням так не робить, тому вона нібивіддає звук, але підсилювач не працює і отже звуку немає. Рішеннянаступне:

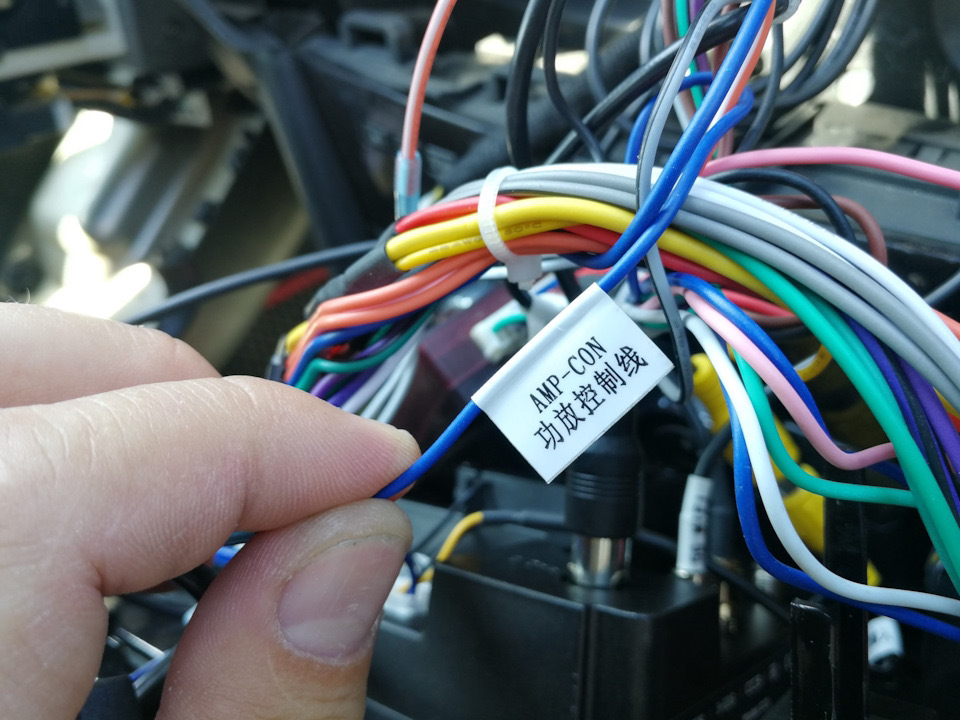

Харчування на усь
Беремо синій провід з комплектних перехідників «amp-con»

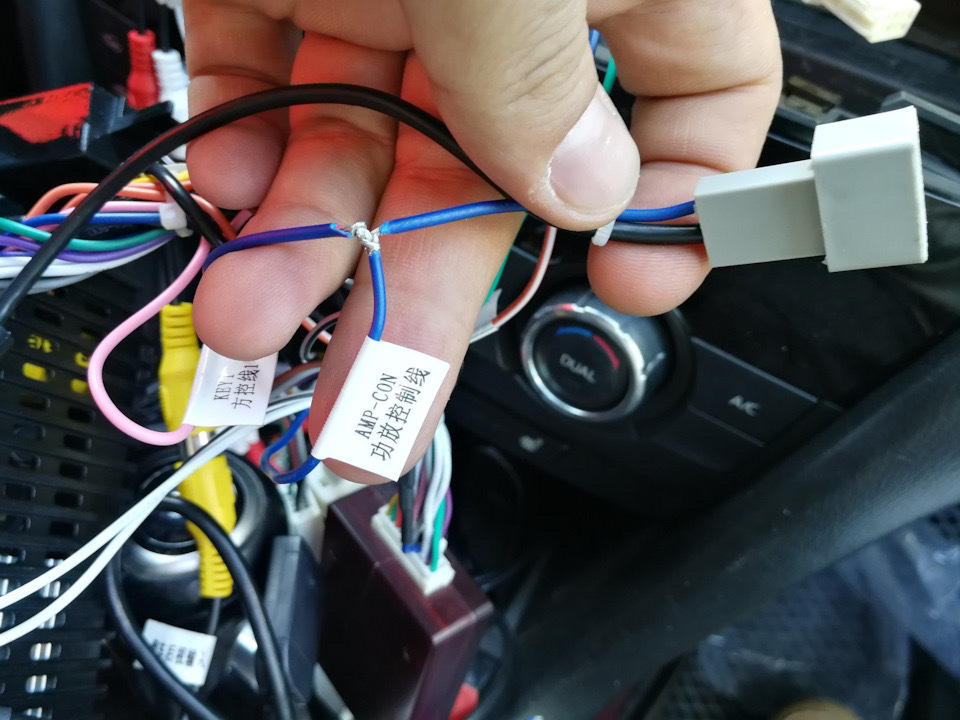

Харчування на усь (1)

<
І з'єднуємо з цією фішкою

За підсумком звук з'являється але.
Проблема 2 «висока гучність і перешкоди» Чому? Тут теж всепросто:Штатна магнітола для Bose не має власного підсилювача, томуподає звук без посилення на штатний підсилювач, а той уже посиленийзвук віддає на динаміки. У випадку з Teyes (та й майже всімагнітоли мають свій підсилювач) маємо посилений звук відмагнітоли, який посилюється ще й підсилювачем. Наслідки різні, наприклад з не серйозних:- шум (перешкоди) при мінімальній гучності- посилена гучність, на мінімальній гучності звук дуже гучний (вирішується налаштуваннями на магнітолі (мінімальне підсилення таеквалайзер на мінімум) але шум так і залишається)

Але є проблема і по серйозній — якщо випадково навалити звуку можнаспалити штатний підсилювач

Рішення теж досить таки просте:

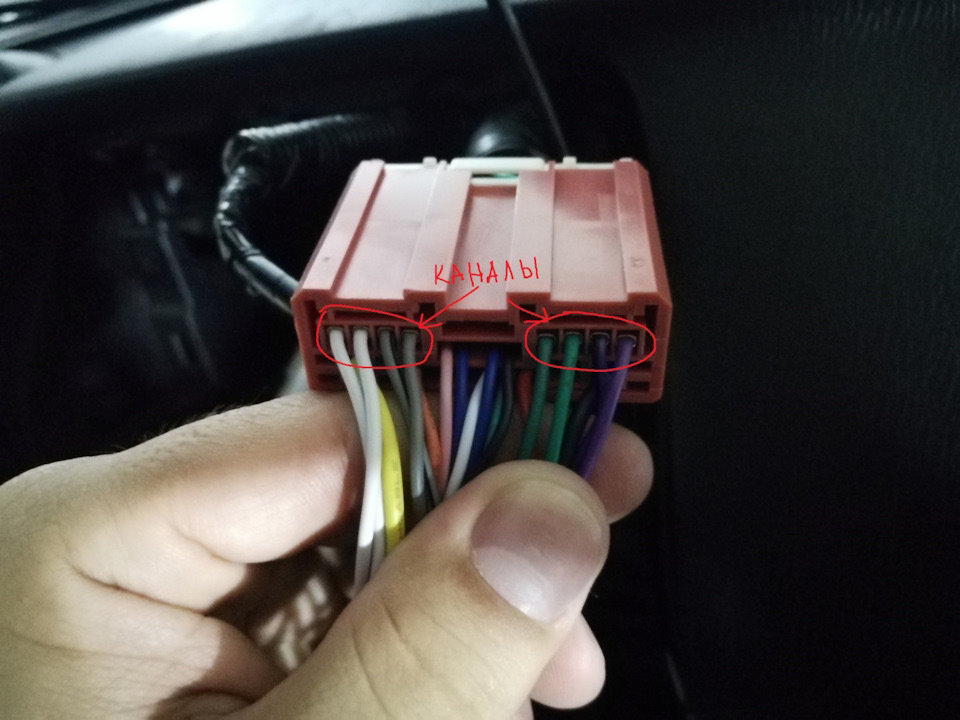

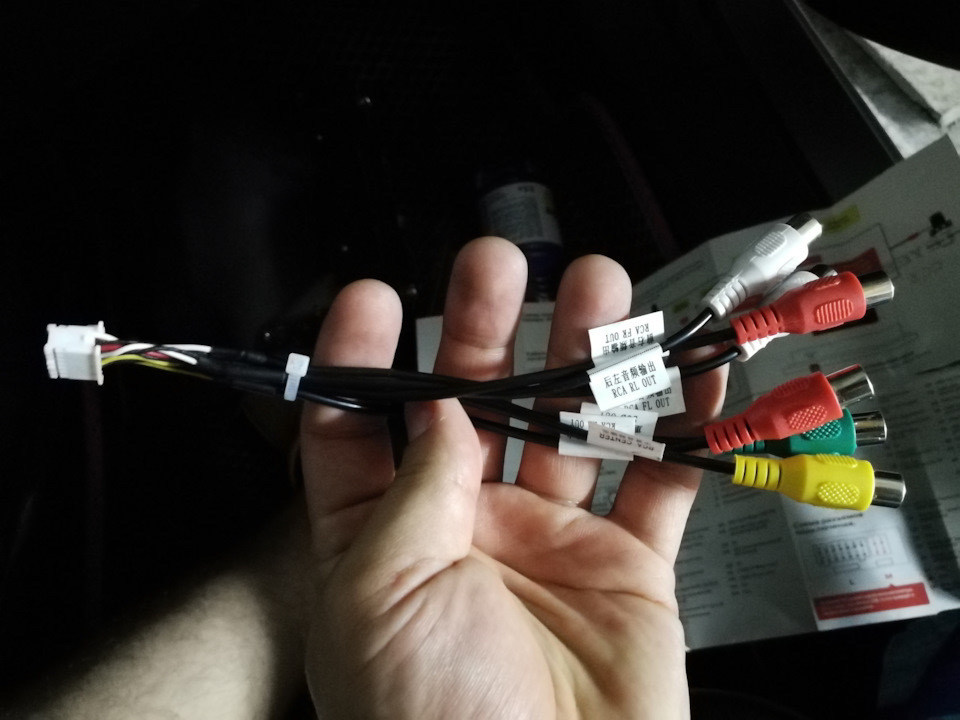

З магнітоли є спеціальний вихід під підсилювач, ось звідти виходитьсигнал без посилення — саме те, що нам потрібно. У комплекті йдеперехідник під цю справу Перехідник з RCA під підсилювач Нам требапідключити його до магнітолі. Обрубуємо звукові виходи з основноїфішки магнітоли, всього 8 проводів (4 канали, у кожного + і -).

От розпилювання основної фішки магнітоли:

Розпинування teyes cc3

І нам треба з'єднати ДОБРА ПОЛЯРНІСТЬ:
RR з G14 і G16
RL з G10 і G12
FR з G9 і G11
> FL з G13 і G15
підсилювач

— Відрізати RCA і з'єднати просто дроти між собою

Для роз'єму з магнітоли Мінус на проводах які з чорною смужкою, дляrca мінус просто чорний провід.
Проблема 3 «не працюють кнопки на кермі»

Рішення — налаштуйте can bus ось так :

Налаштування can bus Mazda 6
Проблема 4 «немає зображення від камери заднього виду»
Рішення:в магнітолу вставляється перехідник з жовтим тюльпаном, таксамо з перехідниками до магнітола йде жовтий тюльпан. В інструкціїнаписано, що їх з'єднувати не треба, якщо є Can Bus, але у менезображення з'явилося тільки при з'єднанні цих двох Тюльпанів.Додаткова ВАЖЛИВА інформація:>

— врахуйте що на комплектних перехідниках проводка не міцна, дроти можуть вилітати з пінів, контролюйте це і вставляйте назад )можна зі зворотного боку дроту закріпити силіконовим пістолетом, мені допомогло )

— відключайте штатний блок гучного зв'язку, оскільки вінпродовжуватиме бачитися телефоном і можуть бути конфлікти. Блокзнаходиться в бардачку у верхньому лівому кутку, просто від'єднайтероз'єм. Не працює. Джойстик вгору/вниз і ліво/право - гучність іперемикання треків - По мікрофону - чув, що додатковий потрібен длягучного зв'язку і зі штатним не працює. А ось вбудований умагнітолу мікрофон працює лише у додатках. Але Car Playрозпізнається магнітолою як додаток, тому я спілкуюся повбудованому в магнітолу мікрофону - ніхто не скаржиться на звук., провід простягнув за накладкою передньої правої стійки і сховав підстелю. — Антени не простягав від магнітоли, тому що купувавмагнітолу тільки для Apple Car Play, іншими функціями не користуюсяале при потребі антени підключаються легко — У мене автоматичнаяскравість не працює адекватно. Після запуску авто починає моргатиі зупиняється за хвилину на мінімальній яскравості. Я чув щопричина може бути у діодній лампочці у бардачку. У мене тамзвичайна, тому вихід для себе знайшов такий:Налаштував яскравістьза часом (07ч - 19ч максимальна яскравість/19ч - 07ч мінімальнаяскравість) - Десь бачив писали що колір підсвічування клавіш неможна змінити. Але не впадайте у відчай, ці налаштування є вналаштуваннях пристрою, там можна вибрати колір підсвічування. Язупинився на білій — Є меню налаштувань "завод". Там купа різнихналаштувань. Ось там би я діяв акуратно) Але там дуже багато "зрозумілих" налаштувань є, таких як "приглушувати музику колиперемикаєш коробку в R", "прибрати або показати лінії камери", "показувати відкриті двері" і т.Д. Щоб потрапити в ціналаштування вимагає пароль, по заводу він "168"

— Також після встановлення магнітоли та налаштування can busвідкрилися додаткові налаштування, такі як «закрити автоавтоматично», «відкрити всі двері по одному натисканню» (збезключовим доступом) Єдине відкрите питання:
Підключення камери заднього виду. Штатна не справляється, зображення каламутне, але терпимо. Начитався відгуків про камериteyes, часто мруть, бо думаю що як припече щось куплю штатну камерувід більш нової Мазди. Що хотів, магнітола не гальмує і не глючить)

Дякую за увагу, якщо є питання — пишіть) всім удачі )
