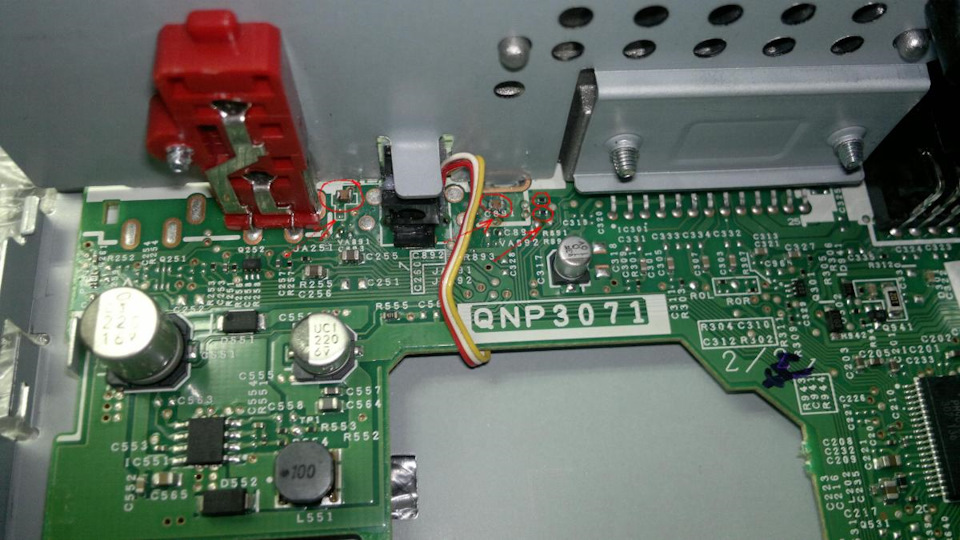

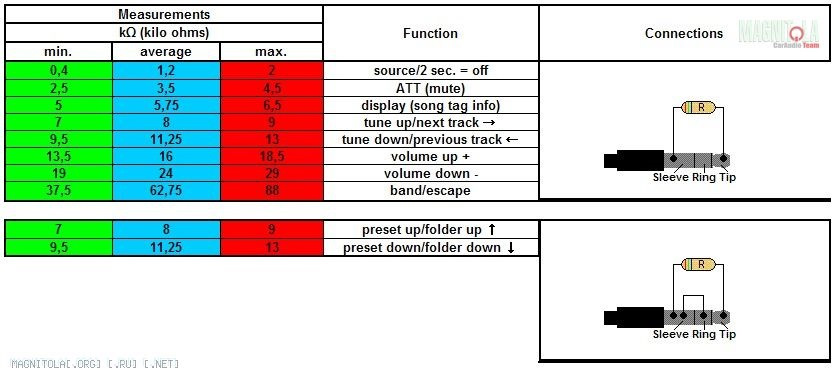

Ось надумав зробити керування магнітолою з кнопок на кермі. Купивкнопки… А магнітолу довелося доопрацьовувати. Так як у цій моделінемає входу для резистивного керування довелося доробляти. Потрібнодля цього взяти два резистори і два конденсатори резистори по 1кОмконденсатори 0, 1 мікрофарад 16 Вольт Ну і природно сам вхід 3, 5 ммЩо куди паяти видно на фото Інфу брав з інтернету.Але я припаявпросто на контакти проводу. Спочатку я зробив просто - поміняврезистори на самій платі, але вона проходила недовго довелосяцькувати повністю плату і вставити потрібні номінали резисторів.Всі доробки і потрібні дані на фото.
посилання на файл плати кнопок кермаifolder.com.ua/wtznizoh9c3i.html
відкривається програмою SprintLayout6.
Коментарі13
проводи роз'єму куди паяв? на фото не видно
Прям на плату, там місце для роз'єму 3,5 мм
А як продзвонити, там і так чомусь опір показував спочатку
А можна докладніше, будь ласка на магнітолі куди що впаювали, електролітичні конденсатори чи ні, якщо можна маркування?
Кондери та резистори смд. На фото місця куди потрібно впаяти. 2 конденсатори і два резистори
Дякую!
Ще питання. Впаяв резистори і кондери. Магнітола почала жити своїм життям. На кнопки практично не реагує. Випаяв і впаяв ще раз вже інші не допомогло. Довелося випаяти зовсім і жити поки що без управління під кермом. Може знаєш у чому справа, що я зр...
Де щось може щось закоротив. Там дороги тонкі, потрібно акуратно
Все що паяв потім фоткал і збільшував перевіряв-норма. Плюс до всього тепер при включенні та вимкненні в динаміках є якесь клацання, хоча я повернув все на вихідну як було
Треба було продзвонювати тестером, та не побачиш. Тут акуратність потрібна
Ви не написали марку магнітолі та посилання не працює. Але якщо спам, то буде вам перевірка
У назві. Pioneer mvh 150ub Спробуйте цей файлообмінник. files.d-lan.dp.ua/downloa…92b5df282e9b14cc#uploader
Молодець! Будь здоров!
