Блок ДХО версія 1.4 Встановлення та робота.

Давно замислювався про реалізацію ДХО шляхом використання далекогосвітла в пів-напруження, так би мовити. Нарешті, знайшов земляка, який займається виготовленням та реалізацією готових блоків ДХО таіншої електроніки для авто.
/>
Зайшов у профіль, потім на сайт.
Прочитав опис, відгуки У результаті вибір упав на версію 1.4 Меневона повністю влаштовувала за функціоналом. Будуть готові (замовляли два блоки з товаришем).Загалом, оплатив, отримав на "новій Пошті" і... Два тижні руки не доходили поставити...)
Сьогодні зважився.Весь процес зайняв близько години, з урахуваннямтого, що я навіть не "радіоаматор" і тим більше, неавтоелектрик.Власне, багато часу пішло на пошуки дроту від датчикатиску масла ... Так як блок вирішив розмістити в коробці реле ізапобіжників під капотом, то дуже не хотілося підключатися додатчика тиску масла в приборці в салоні…)
Після невдалих пошуків треклятого дроту від треклятого датчика, зателефонував виробнику. Що сподобалося, так це те, що людинауважно вислухала, що я вже зробив, у чому полягає проблема ізапропонував альтернативне рішення. Приємно, що таке ставлення дозамовників. Загалом, все підключено, все працює. Я задоволений, нуа виробнику - велике спасибі.
Отже, ДХО вимкнений при:
1. Вимкнено запалення;
2. Включено ближнє чи дальнє світло;
3. Піднято "ручник".
4. Ну, або вилучено запобіжник…))
PS Існує два варіанти відключення ДХО — при включенні габаритів абопри включенні ближнього світла фар. Я вибрав другий від ближньогосвітла. Тому монтаж на фото з таким варіантом відключення ДХО.
Ну, і фото…

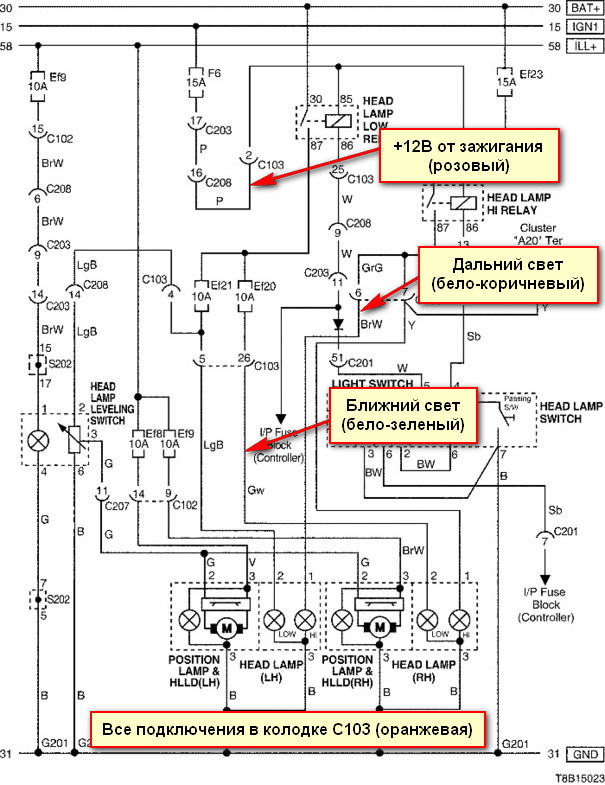

Схема

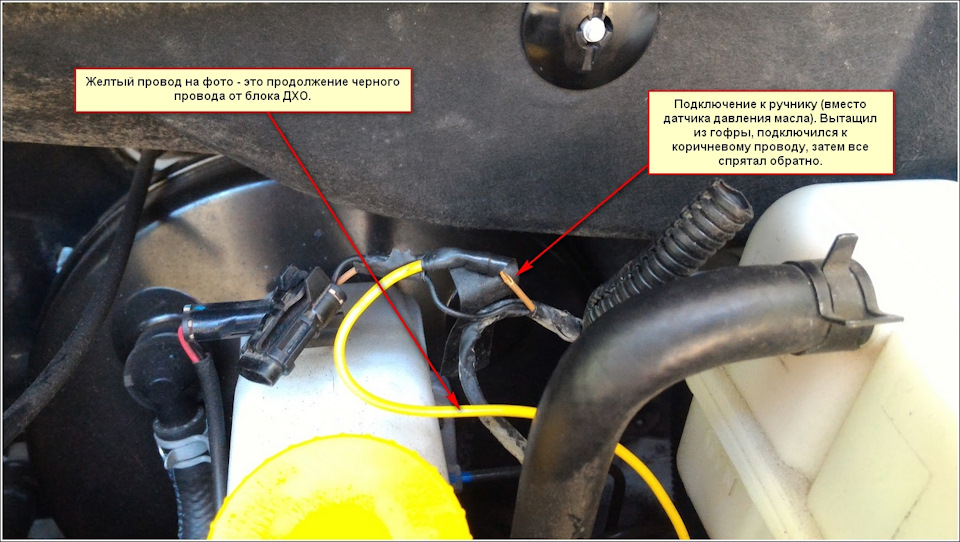

До ручника…

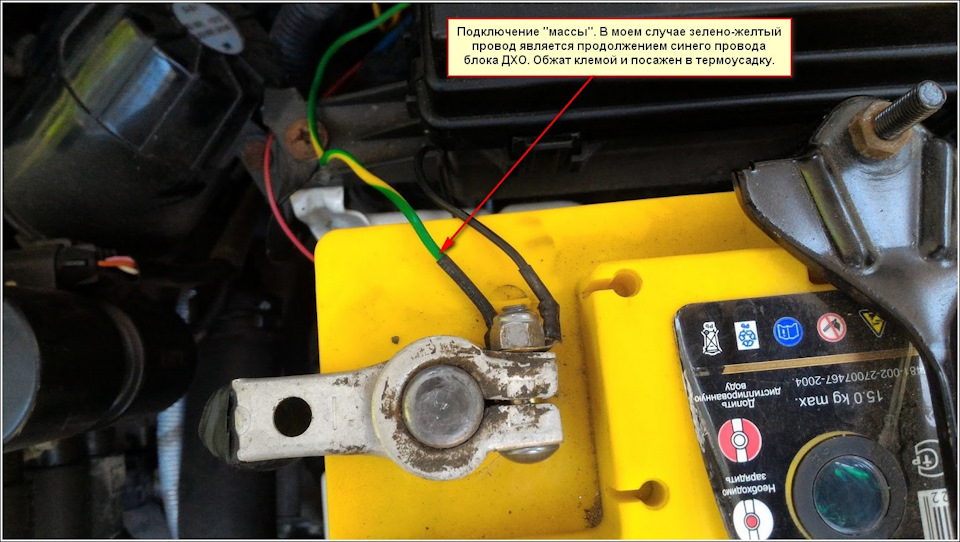

До маси…

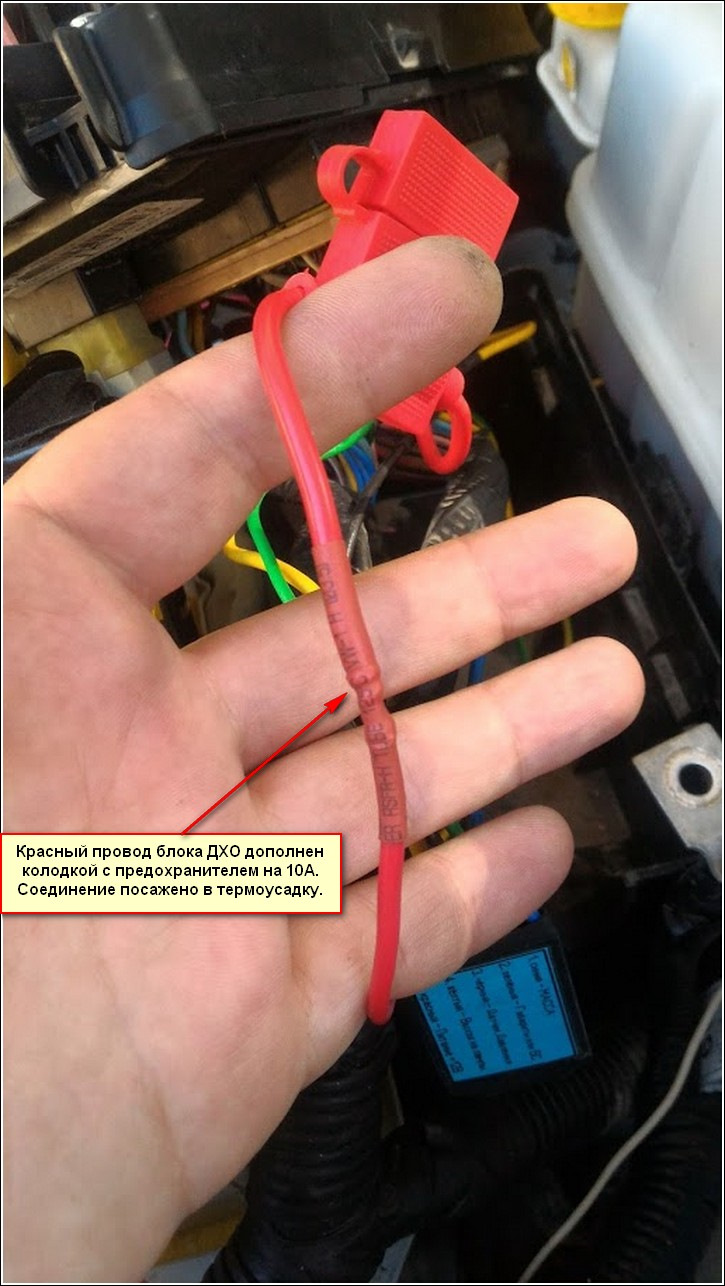

Запобіжник на +12В

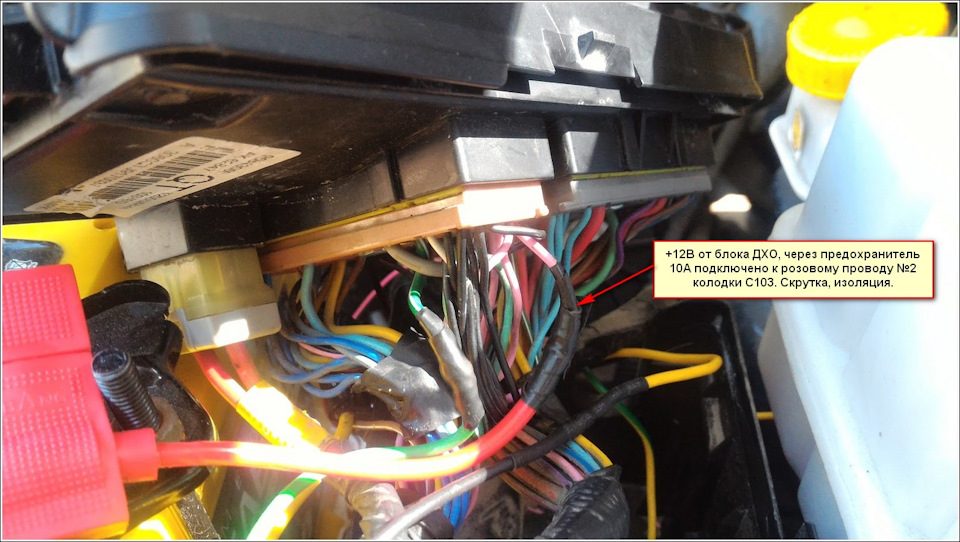

На +12В від запалення.
Запобіжник
Результат.
Результат.
