Розпинування ЕБУ W124 M103 3.0

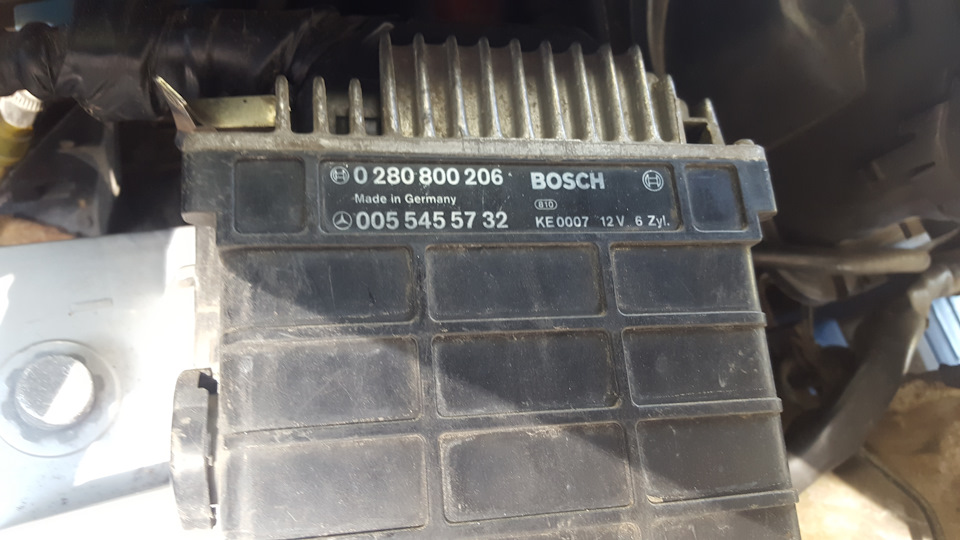

Запчасти на фото:0055455732
Запис технічний. Більше для мене ( і для тих хто шукає схему насвоїй ебу)
Мотор м103 3.0, коробка хутро 5ст, з АБС.
0 280 800 206/005 545 57 32/KE 007/6Zyl
1 — реле перевантаження, гніздо 2 (K1, K1/1), клема 87Е
2 - маса мотора (W11)
3 - регулятор х.Х.(Y6), гніздо 1
4 - не задіяний
5 — датчик положення дросельної заслінки (S29/2), гніздо 3
6 — Датчик швидкості (B6)
7 — маса, має внутрішній зв'язок з контактом 2
8 - датчик О2, сигнал
9 - реле бензонасоса (N16/3, N16/4), TF-сигнал
10 - електрогідравлічний регулятор (Y1), гніздо 2
11 — датчик температури повітря, що всмоктується (B17/2), гніздо3
12 — електрогідравлічний регулятор (Y1), гніздо 1
13 — датчик положення дросельної заслінки (S29/2), гніздо 1
14 - не задіяний
15 - не задіяний
16 - МКПП:маса АКБ (W10)< br/>
17 - потенціометр вимірювача повітря (B2), гніздо 2
18 - потенціометр вимірювача повітря (B2), гніздо 3
19 - керуючий блок відключення компресора кондиціонера ( N6), гніздо 4( не задіяний)
20 - маса АКБ (W10)
21 - датчик температури охолоджуючої рідини (B11/2)
22 - коригуючий резистор КЕ (R17)
23 - діагностичний роз'єм (X11), гніздо 3
24 - мікровимикач примусового х.Х. (S27/2), гніздо 1
25 — реле бензонасоса (N16/1, N16/2, N16/3, N16/4), гніздо 10, TD-сигнал
