Почну з того, що заслінку ламає сам двигун, тому що він працює дужедовго, і сам мотор потужний!
Сама заслінка з пластику не витримує крутного моменту в точціупору, тому що мотор продовжує працювати.
На просторах нета знайшов схему регулятора напруги, який принавантаженні обмежує напруги мотора, накреслив схемку і зробив цепристрій! ) РАДІАТОР МОНТІРУЄМ ЗА СМАКУ!

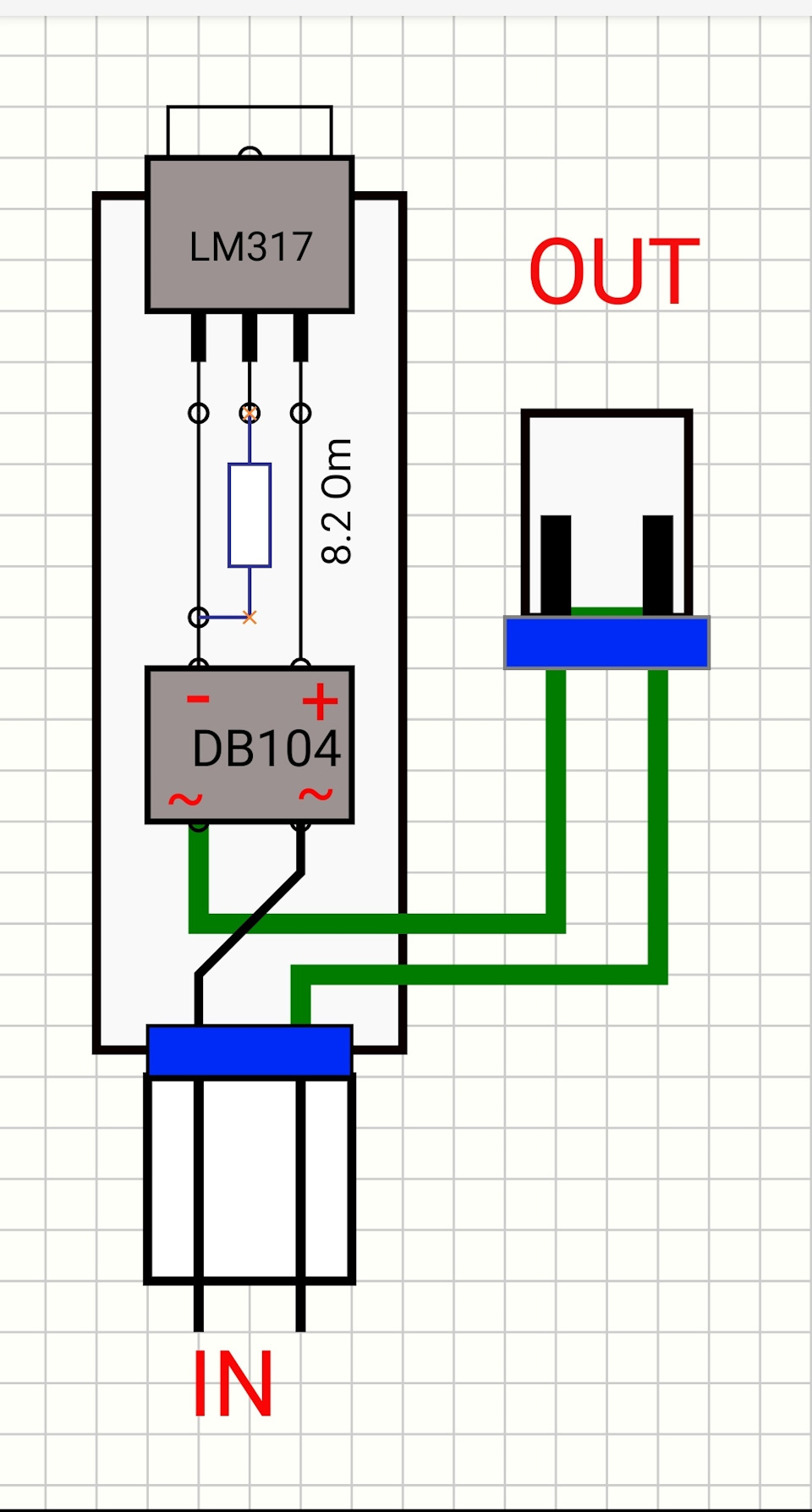

Чертеж стабілізатора!
Комплектуючі брав такі
1.Діодний міст DB104 (1A, 400V)
2. Резистор 8.2 ом 2Вт<
3. LM317T в корпусі TO-220 на 1, 5А
4. CH3.96 Роз'єм 2Pin тато та мама

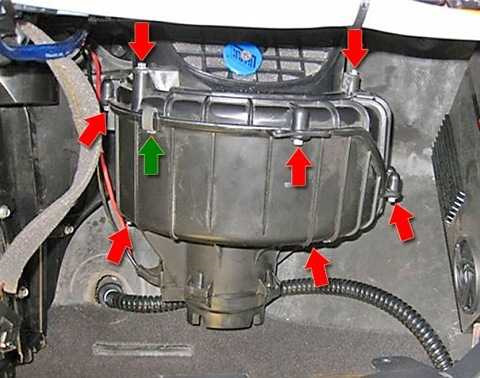

Даліє треба дістати заслінку, як діставав фоток ні, але напишу якробив. Відкрутив двигун заслінки два болти, відкрутив два болти наверхній кришці де кріпиться заслінка, з'являється щілина, і туттреба помудохаться щоб дістати цю заслінку, але я її зняв. Купиванкер 12 ку, всі компоненти і приступив до роботі, на фото є як яробив

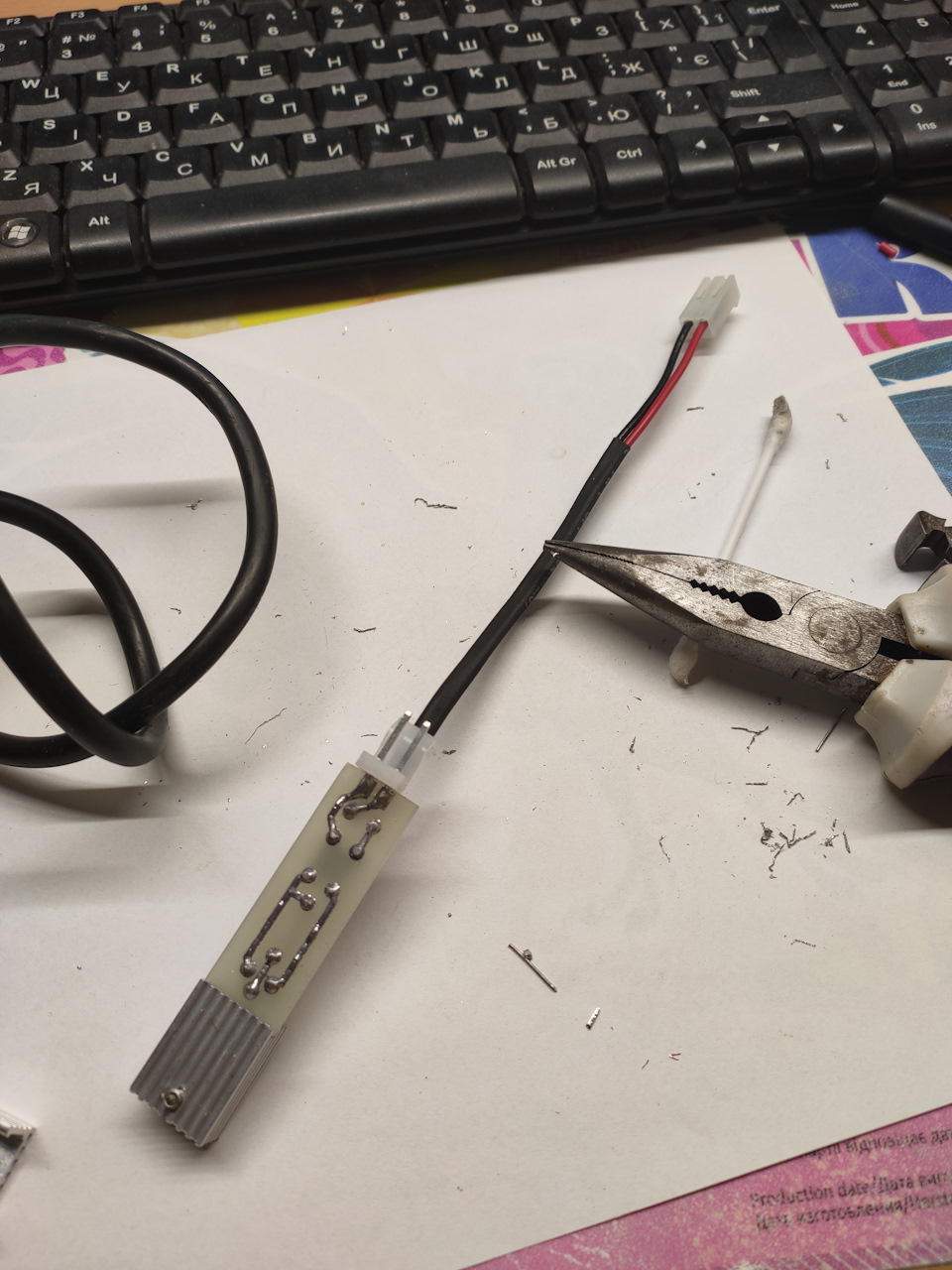

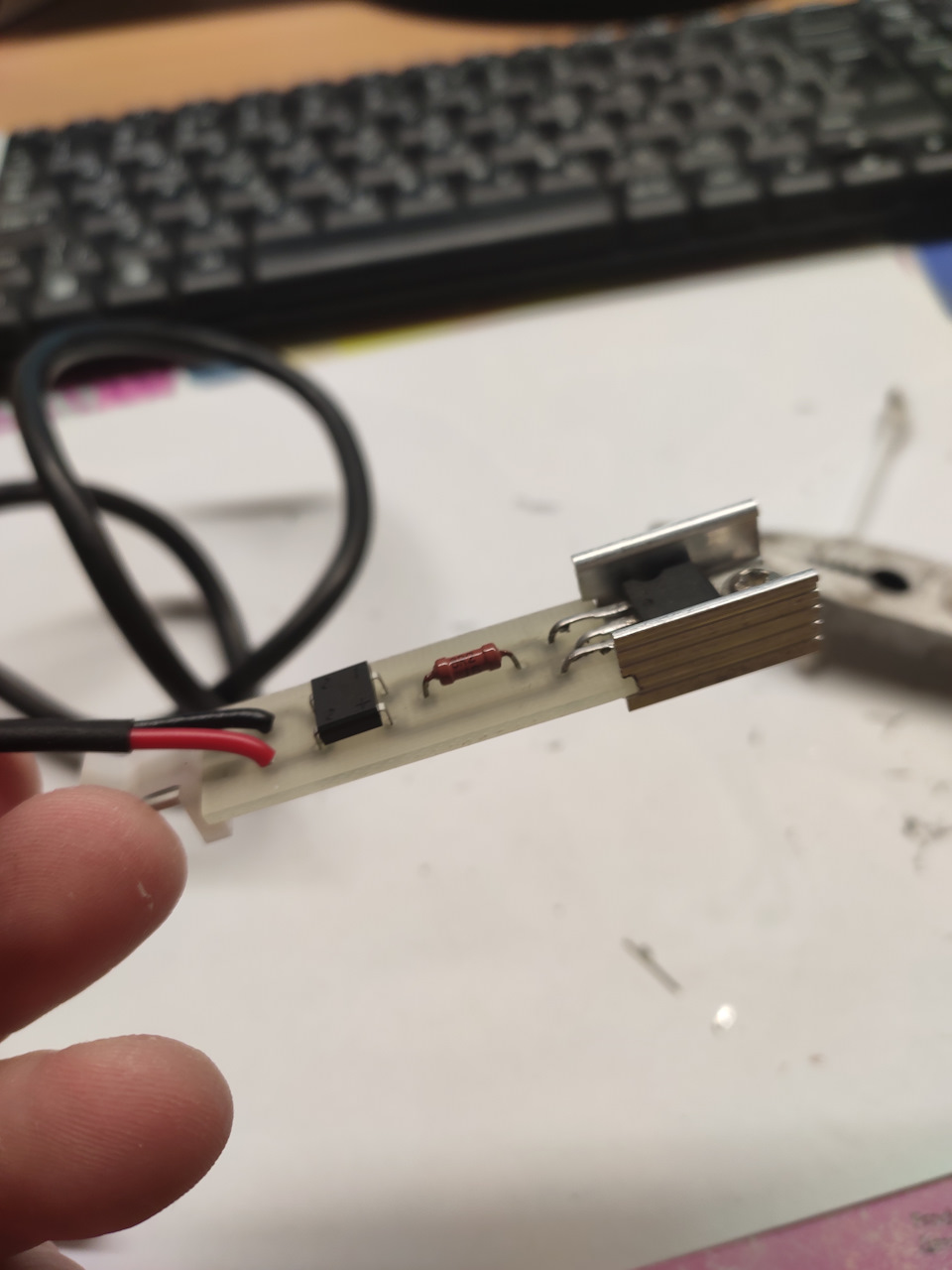

Запчастини на фото:LA1357, зібрав назад, і про супер диво, працює круто.
Стабілізатор працює у двох напрямках, якщо переплутати полярність, нічого страшного просто коли кнопку натиснути на закриття заслінкивона відкриється, треба перевернути фішку і ура.
Коментарі9
Молодець, я теж саме давно проробляв, у мене не просто тріснула пласмаса, а шматок відлетів і потрапив у центр вентилятора. Вібрація була сильна, думав вентилятор під заміну, але виявилося обломиш дисбаланс робив. Зпоксидка, плюс трубка від анкера, я...

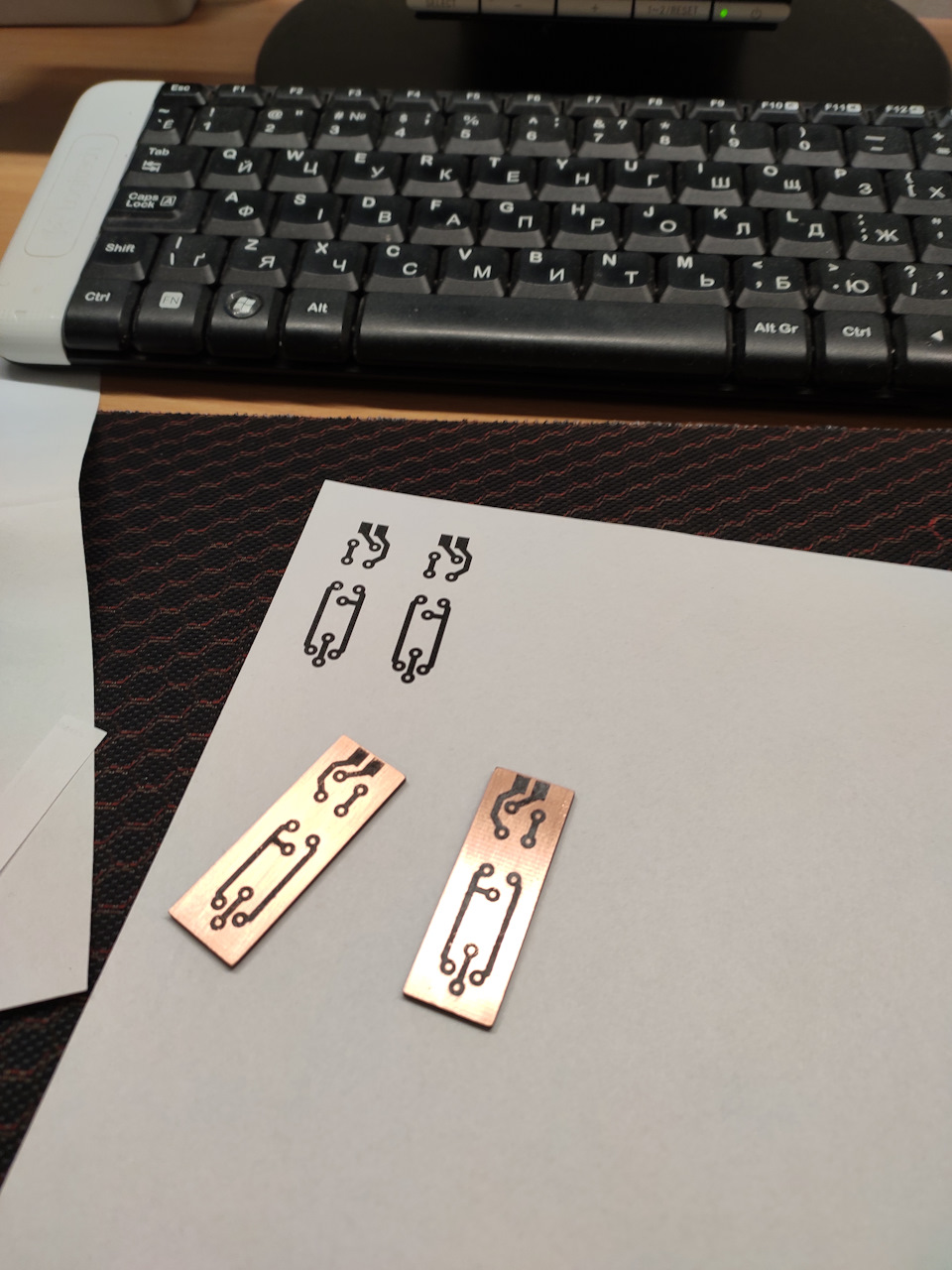

Плату робив перший раз у житті, давно хотів спробувати, люблю щоб виглядало добре, а так все одно як робити.
Так я мав негативний досвід ще в 90х роках, там все вручну, дірки просвердлити = це добре, потім лаком доріжки намалювати, потім у купоросі протруїти і не перетримати. Потім або погано промив або лак не той чи руки криві, загалом одна з доріжок за ти...
Радіатор зайвий у цій схемі
На схемі радіатора немає, я собі встановив.
Він там не потрібний. сенсу від нього ні якого. тільки місця займатиме
1 см це дуже багато, я встановив собі, для мене так спокійніше, хто дивиться схему, то на ній немає радіатора!
1. він не гальмує мотор, а обмежує його струм на рівні близько 200 мА.2. радіатор ні до чого.
На схемі радіатора немає, я собі встановив
