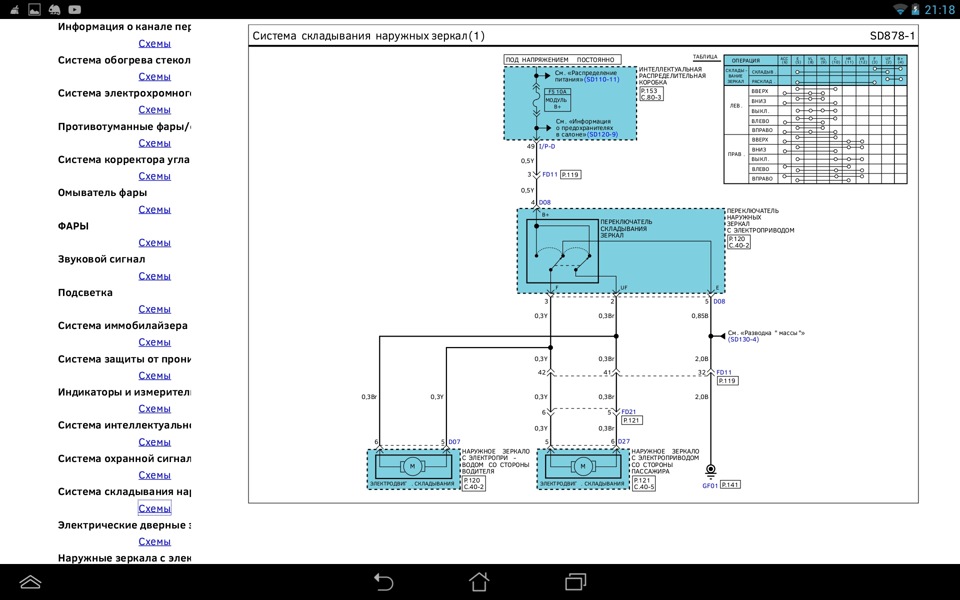

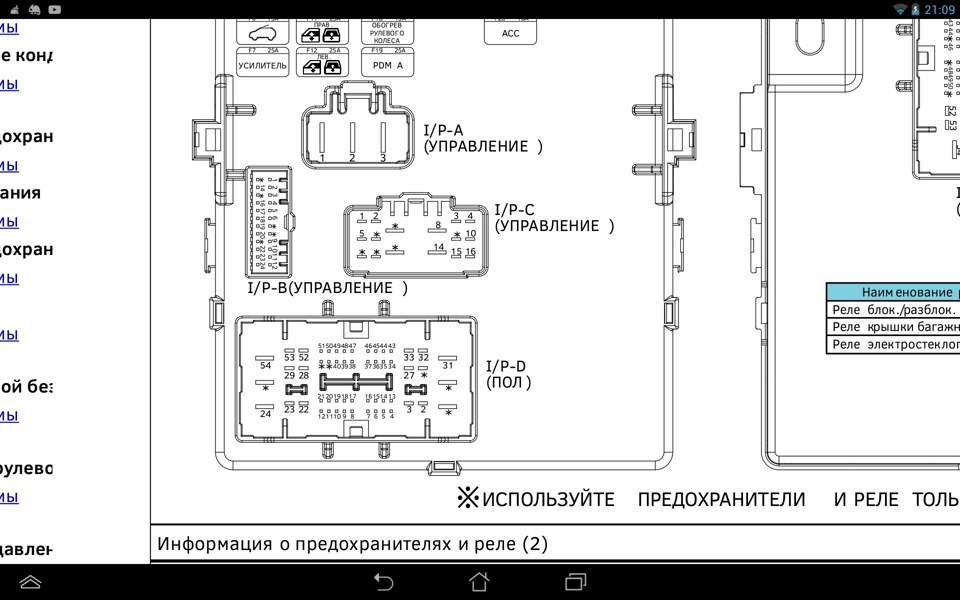

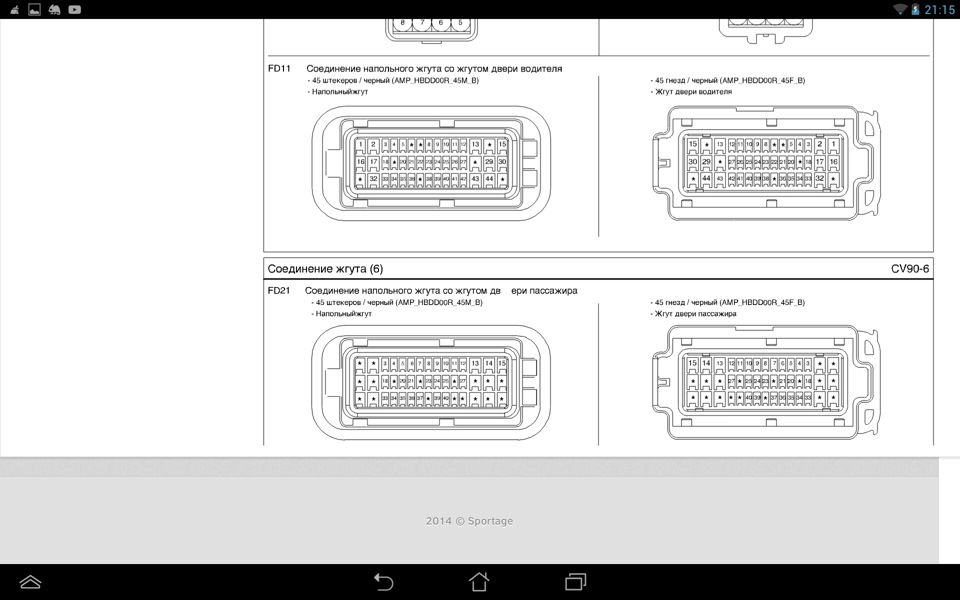

Задався метою поставити дзеркала з функцією складання за штатноюсхемою - вирішив подивитися поки що є з проводки в базі, а чогонемає і треба додавати. За постійне харчування на складаннявідповідає запобіжник F5 в салоні і виходить з коробки предів на 49пін роз'єму I/PD ( нижній широкий сірий роз'єм з лицьової стороникоробки предів) — контакт мама з від'ємним проводом з цього роз'ємуна роз'єм дверей водія FD11 3пін тато теж встановлений. І правогодзеркала запаралелені — на цьому ж роз'ємі дверей FD11 встановленіпіни тато 41 і 42 і дроти від них прокладені по підлозі до роз'ємуправих передніх дверей FD21 де встановлені піни тато 6 і 5 — отже всалоні вся підготовка до системи складання дзеркал виконана на 1 %із заводу А ось у передніх дверях фішки всі за формою збігаються, але потребують додавання малих пін контактів мама. Водійського скла"auto down" як на рідному - панель з кнопкою auto не підійдесхематично. Зав'язана на роботу в парі з блоком ВСМ. Всього требадодати 12 пін контактів мама - 3 контакти в роз'єм дверей водія, два контакти в роз'єм правих передніх дверей, по два піна додати вфішку проводки роз'єму лівого та правого дзеркала піни 5 і 6 -причому в пасажирських дверях потрібно тільки з'єднати проводами 5пін двері з 6 піном фішки дзеркала та 6 пін двері з 5 піном фішкидзеркала. У водійських дверях на фішці D08 кнопок регулювання таскладання дзеркал додати 4 пін мама живлення складання і з'єднатидротом із знову встановленим 3 піном роз'єму FD11 двері. Далі вфішку кнопок D08 додати ще два піна 2 і 3 і з'єднати з доданимипінами роз'єму дверей 41 і 42 і від них запаралелити дроти іпідвести до фішки D07 водійського дзеркала - куди теж вставити піни5 і 6 на складання і розкладання. Проведення поворотників дзеркалвстановлено із заводу. Далі ставимо дзеркала та радіємо роботі
У простих дзеркалах немає моторчика і немає можливості туди його поставити - окремо моторчики не продаються новими, тільки з розбитих продають, але підходять вони тільки в корпуси дзеркал з поворотником, кнопка теж не ставиться - змінюється вся панел...
Підскажи будь ласка! Підключаю дзеркала, зіткнувся з проблемою)) На роз'ємі fd11 3 пін зайнятий, він йде до дзеркала, я взяв живлення з роз'єму склопідйомника. на роз'єм для керування склом, 6 вільне. Питання че робити? Може підкажеш?
А в стандартних дзеркалах (поворотники в крилах) є сам механізм складання? Якщо до сигналізації підключити при постановці на охорону, щоб складалися? Штатну кнопку не хочу ставити на карту дверей. 2015р. Sportage 3 1.7
Ось читаю блоги різних людей, які хочуть доповнювати прості комплектації функціями від більш наворочених і запитую себе Чому б якомусь досвідченому KIA-користувачу (яких навалом на drive2) не відкрити майстерню прокачування машин по комплектаціях. Ад...
Я коли свою купував - потрібен був саме дизель - було всього 2 комплектації - майже найдешевша база плюс і максимальна 2.0 184л.с. з різницею в 11000 $
У мене схожа ситуація хотів бензин, AWD, МКПП, чорний колір. Таких всього 2 комплектації classic і lux. На lux не вистачило, взяв classic. Ось сиджу, думаю як видобути потрібні опції )
Якщо відкрити фірму, то враховуючи ставлення у нас до малого бізнесу, установка будь-якого допа буде коштувати занадто дорого, мало хто захоче звертатися. Якщо тільки в гаражах почати робити))
Влітку штатну ще раз спробую поставити, якщо пам'ятаєш, вперше не вийшло у мене, коротнеш був. Там контакти кнопки перетинаються з контактами регулювання дзеркал.

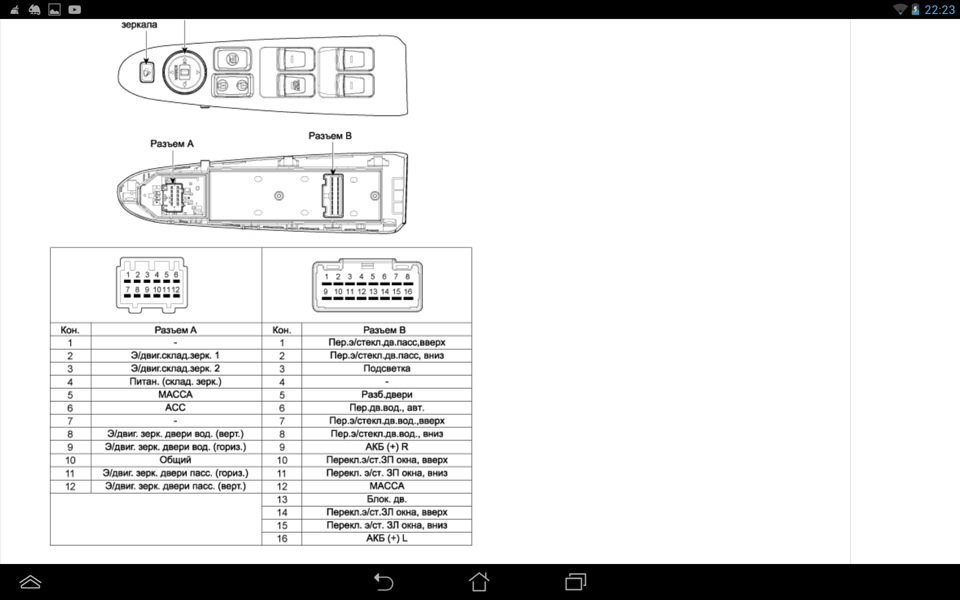

Це зрозуміло, просто якщо штатну панель від комфорту використовувати, то розпинування всього блоку кнопок ідентична нашій або ти просто хочеш позбутися зайвих релюх?
Релюхи то точно приберу, для чого зайві ланки в ланцюзі? А ти до чого про розпинування блоку кнопок? У кнопки складання і регулювання роз'єм теж свій і своє розпинування.
Спробую ще раз штатну, ще тоді подумалося, може полярність поміняти, можливо мінуси там і замикаються, ти ж пам'ятаєш, скільки я з нею канітився, вже ліньки було щось ще експериментувати, поставив не штатну і забув. Та й не травень місяць був на вули...
Коментарі20
У простих дзеркалах немає моторчика і немає можливості туди його поставити - окремо моторчики не продаються новими, тільки з розбитих продають, але підходять вони тільки в корпуси дзеркал з поворотником, кнопка теж не ставиться - змінюється вся панел...
Підскажи будь ласка! Підключаю дзеркала, зіткнувся з проблемою)) На роз'ємі fd11 3 пін зайнятий, він йде до дзеркала, я взяв живлення з роз'єму склопідйомника. на роз'єм для керування склом, 6 вільне. Питання че робити? Може підкажеш?
А в стандартних дзеркалах (поворотники в крилах) є сам механізм складання? Якщо до сигналізації підключити при постановці на охорону, щоб складалися? Штатну кнопку не хочу ставити на карту дверей. 2015р. Sportage 3 1.7
Ось читаю блоги різних людей, які хочуть доповнювати прості комплектації функціями від більш наворочених і запитую себе Чому б якомусь досвідченому KIA-користувачу (яких навалом на drive2) не відкрити майстерню прокачування машин по комплектаціях. Ад...
Я коли свою купував - потрібен був саме дизель - було всього 2 комплектації - майже найдешевша база плюс і максимальна 2.0 184л.с. з різницею в 11000 $
У мене схожа ситуація хотів бензин, AWD, МКПП, чорний колір. Таких всього 2 комплектації classic і lux. На lux не вистачило, взяв classic. Ось сиджу, думаю як видобути потрібні опції )
Якщо відкрити фірму, то враховуючи ставлення у нас до малого бізнесу, установка будь-якого допа буде коштувати занадто дорого, мало хто захоче звертатися. Якщо тільки в гаражах почати робити))
Нехай у гаражах, головне щоб робили )
Робота яка є ситніше годує, а це все хобі.
Потрібно за пивом сходити, інакше не розберешся))
Та там грубо кажучи один провід живлення на кнопку і від неї по два дроти на складання-розкладання дзеркал - от і вся схема
Влітку штатну ще раз спробую поставити, якщо пам'ятаєш, вперше не вийшло у мене, коротнеш був. Там контакти кнопки перетинаються з контактами регулювання дзеркал.
Тобі панель кнопок потрібна інша — від преміуму з авто не підійде
А кнопка складання та регулювання до панелі відношення не має, вона окремим блоком.
Це зрозуміло, просто якщо штатну панель від комфорту використовувати, то розпинування всього блоку кнопок ідентична нашій або ти просто хочеш позбутися зайвих релюх?
Релюхи то точно приберу, для чого зайві ланки в ланцюзі? А ти до чого про розпинування блоку кнопок? У кнопки складання і регулювання роз'єм теж свій і своє розпинування.
Я мав на увазі влітку залишатимеш позаштатну кнопку або ставити штатну?
Спробую ще раз штатну, ще тоді подумалося, може полярність поміняти, можливо мінуси там і замикаються, ти ж пам'ятаєш, скільки я з нею канітився, вже ліньки було щось ще експериментувати, поставив не штатну і забув. Та й не травень місяць був на вули...
Тим більше все одно шумити двері розбирати.
А підкажи, якщо рідна панель кнопок з написом auto down і я докупив кнопку складання та регулювання. Чи запрацює чи будуть проблеми?
