Вітаю . На вулиці у нас зима, а значить можна зробити те, що неособливо потрібно, але корисно :) Набридло миготіння лампочки ОЖ навибоїнах, хоча рівень ОЖ біля верхньої ризики в бачку.У мене цясправа заведена на лампочку підсмоктування, тому що на приладкуштатної лампочки ОЖ немає.Ну і так як потрібно знати коли тосолзакінчився і необов'язково знати що він там хлюпається як гівно вополонці була зроблена ця схема.
За ідею взято основу звідси: https://megadriver.org/logbooks

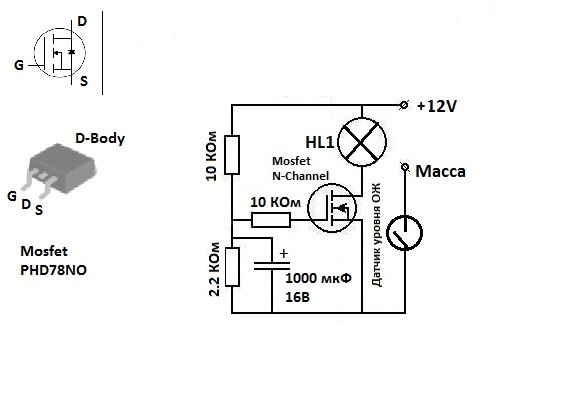

схема затримки власне нижче:
Схема
За схемою:береться будь-який n-канальний мосфет у корпусі TO-252, явзяв зі старої материнської плати - вони там по суті всіn-канальні, не помилитеся.Так він керується плюсовою напругою, точерез резистор 10К йому підтягується потрібне, а конденсатор вмомент заряду садить цей плюс на землю і мосфет не відкривається.Вміру заряду напруга в середній точці резисторного дільника зростаєі відкривається мосфет. Резистор паралельно конденсатору служитьдля розряду конденсатора в момент вимкнення живлення (датчикрозмикається). При зазначених номіналах затримка становить близько5 сек.
Якщо мосфет не відкривається — потрібно зменшити опір у ланцюгузатвора (або з плюсу), також трохи збільшити опір резистора, якийстоїть паралельно конденсатору.
На оліті поки не збирав, ставити в приладку однаково холодно.
Схожі записи
(може у кого завалялось) важіль регулювання дзеркала люкс
(може у кого завалялось) важіль регулювання дзеркала люкс
17
Коментарі10
Особисто мене виморожував покажчик рівня палива, що «бігає», разом з лампочкою низького рівня. За ідеєю цю ідею можна і туди поставити?
на лампочку так, на стрілку хз, треба експериментувати. Стрілка не так дратує як лампочка ) хоча вона там і з резистором включена, щоб не так яскраво світила
Ну а так візьму на замітку) На лампочку рівня палива, антифризу та олії) Можливо в майбутньому ще на рівень омиваючої = D
емм, а масло те чим завадило те? )
Так воно так само скаче на не рівній, як і рівень антифризу і т.п. (я говорю про датчик рівня масла, а не тиску)
Ну це напевно не про таврію все-таки, там такого немає, тільки тиск, хоча у мене 93-го, може у нових і завезли
Це про таврію) Звичайно ви маєте рацію, там такого немає, навіть у свіжих. Але там є заготовка майданчик під цей датчик. Я коли наводив порядок під капоткою, віддав блок токарю щоб висвердлив мені там отвір під датчик, датчик взяв від 2108. Індикатор...
Лівіше стартера, під трубою можна розглянути.
На стрілку підбиранням ставиться конденсатор, і стрілка починає рухатися плавно
На покажчик читав ставлять кондер від 10к мікрофарад і вище, перестає нібито стрілка різкою бути))
