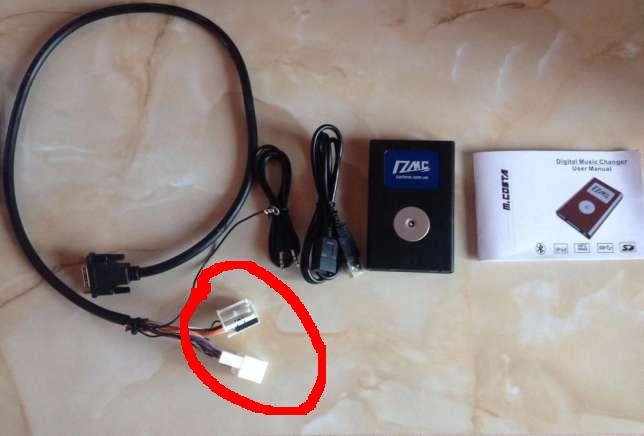

Контактна група (фішки-роз'єми) даного пристрою була мені незнайомачерез відсутність досвіду в даному напрямку.У попередньому записібортовика я вже описав, як встановив Свінг і продемонстрував у якесаме гніздо квадлока збирався інтегрувати фішку емулятора чейнджераі саме з цим виникла затримка, у тому що всі майже всі встановленіна ресурсі емулятори цифрового чейнджера — Ятури, у яких спочаткуйде 12-ти пінова фішка, яка не залишає сумнівів щодо і способомінтеграції в квадлок. У моєму ж випадку було два роз'єми - фішка іроз'єм "мама". І якщо з 12-ти піновою фішкою мені все було ясно, топризначення "мами" мені до останнього моменту було не зрозуміло.Ось вони ці дві контактні групи. Білий тато (із захованою всерединідрібною фішкою чорного кольору на 12 пінів, яку я потім розплавивпаяльником намагаючись добути цілими рідні піни) і невідома на тоймомент мама на 12 отворів усередині. Отже, продовжимо. Яперелопатив тонни літератури і навіть приурочив цьому другомужіночому роз'єму цілу посаду (як же купувати чейнджер, якщо незнати — куди і чим його запитувати і конектувати? ).
У результаті, як завжди, розібрався сам. Все виявилось банальнопросто. Виявляється цей роз'єм "мама" теж 12 піновий і узворотно-дзеркальному порядку повторює всі деталі гнізда квадлоку, в яке я планував поставити фішку чейнджера. Тобто це виявилосягніздо для справжнього оригінального цифрового чейнджера на 6оптичних дисків, який можна підключати до магнітолі паралельно знашим емулятором. Тепер трохи історії:Я усвідомлено йшов нареалізацію чейнджера через емулятор, оскільки не мав можливостіпоставити крута голова з екраном на андроїд або оригінал чейнджера.При порівняльному тесті Ятура і DMC 20168 в магазині 'Базаавтозвуку', я віддав перевагу другому. Звук на порядок насиченішийі якісніший.
Продовжимо. Роз'єму.

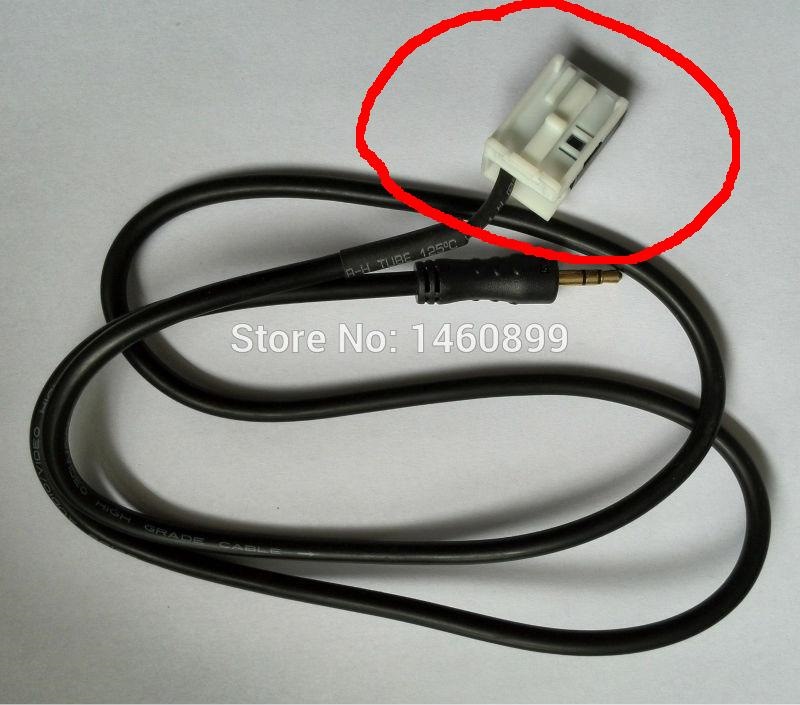

На фото стандартний 12-ти піновий роз'єм фольксу білого кольору, приколхований до АUX
Я хотів вставити в квадлок штатну для гнізда CD чейнджерафішку.Роз'єму синього (буває і сірого) кольору:

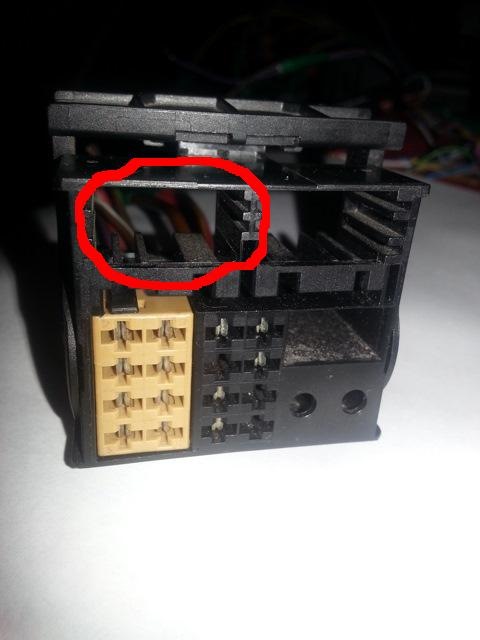

Червоним у розніманні квадлоку вказано місце для нашої фішкичейнджера
А потім я замовив на екзисті саму фішку 12 пінового роз'єму. Цефішка замість фольксового чорного і худого нерозбірного штекера, щознаходиться в білому роз'ємі на третьому зверху фото, і код цієїсиньої фішки для квадлока. VAG 8X0 035 447 B
Розплавивши паяльником ідучу із заводу і попередньо витягнуту збілого фольксівського роз'єму, фішку емулятора (була дрібнувата дляквадлока і бовталася, оскільки нещільно сиділа) — запинав і сампід'єднав нашу .
Піни взяв такі — VAG N 907 647 01
Вийшло так (без зеленої фішки. Про неї — потім).
Ось як вийшло
Хочу заздалегідь попередити — позаду нашого емулятора є чотириDip-перемикачі.
Дип — вгору, другий вниз, два інші — вгору.
Dip-перемикачі ставляться в положення Volkswagen(12pin). ) OFF ONOFF OFF
Toyota (Small) OFF ON ON ON
Toyota (big) OFF ON ON OFF
Honda2.0\ 2.4\3.0 ON ON ON ON
Honda 2.3 ON ON ON
Mazda ON ON OFF
Suzuki ON OFF OFF OFF
Hyundai(13pin ) OFF OFF ON OFF
Hyundai(8pin) ON OFF OFF ON
У мене на фото перший Dip потрібно підняти вгору, хоча можназалишити і так. Сам емулятор я розташував у ніші під кнопками, трохи нижче кнопок, злегка мазнувши клеєм (невеликий необхіднийколгосп. Вже всяко краще дірок у пластику).
Піни взяв такі — VAG N 907 647 01
Вийшло так (без зеленої фішки. Про неї — потім).
Ось як вийшло<
Хочу заздалегідь попередити — позаду нашого емулятора є чотириDip-перемикачі.
Дип — вгору, другий вниз, два інші — вгору.
<
Dip-перемикачі ставляться в положення Volkswagen(12pin). OFF ON OFFOFF
Toyota (Small) OFF ON ON
ON ON
Honda 2.3 ON ON ON
Mazda ON ON OFF ON
Suzuki ON OFF OFF OFF
Hyundai(13pin) OFF OFF ON OFF
Hyundai(8pin) ON OFF OFF ON
У мене на фото перший Dip потрібно підняти вгору, хоча можназалишити і так .
Сам емулятор я розташував у ніші під кнопками, трохи нижче кнопок, злегка мазнувши клеєм (невеликий необхідний колгосп. Вже всякокраще дірок у пластику).
< /p>
Дивимося тепер відео:
"
Піни взяв такі — VAG N 907 647 01
Вийшло так (без зеленої фішки. Про неї — потім).
Ось як вийшло<
Хочу заздалегідь попередити — позаду нашого емулятора є чотириDip-перемикачі.
Дип — вгору, другий вниз, два інші — вгору.
<
Dip-перемикачі ставляться в положення Volkswagen(12pin). OFF ON OFFOFF
Toyota (Small) OFF ON ON
ON ON
Honda 2.3 ON ON ON
Mazda ON ON OFF ON
Suzuki ON OFF OFF OFF
Hyundai(13pin) OFF OFF ON OFF
Hyundai(8pin) ON OFF OFF ON
У мене на фото перший Dip потрібно підняти вгору, хоча можназалишити і так .
Сам емулятор я розташував у ніші під кнопками, трохи нижче кнопок, злегка мазнувши клеєм (невеликий необхідний колгосп. Вже всякокраще дірок у пластику).
< /p>
Дивимося тепер відео:
