Машину купив зі штатною магнітолою і динаміками. Звук був так собі, mp3 не розуміє, USB входу немає, AUX теж немає, через трансмітервзагалі жахливу якість. Спочатку думав купити нову магнітолу, алевипадково натрапив на статтю на mysku.ru "Bluetooth 4.0 AudioReceiver c AUX входом на чіпі CSR8645". За словами автора, звук бувдуже гідним. Є AUX вхід, мікрофонний вхід, є контакти для кнопокпауза-наступний трек і т.Д. Працює від 5 до 14 В, споживає близько30 мА.Отже, вирішено)

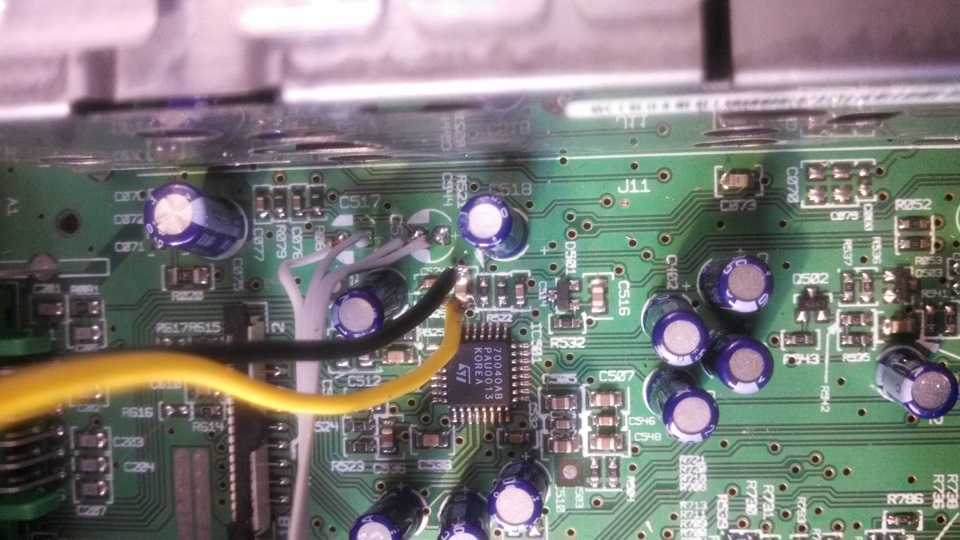

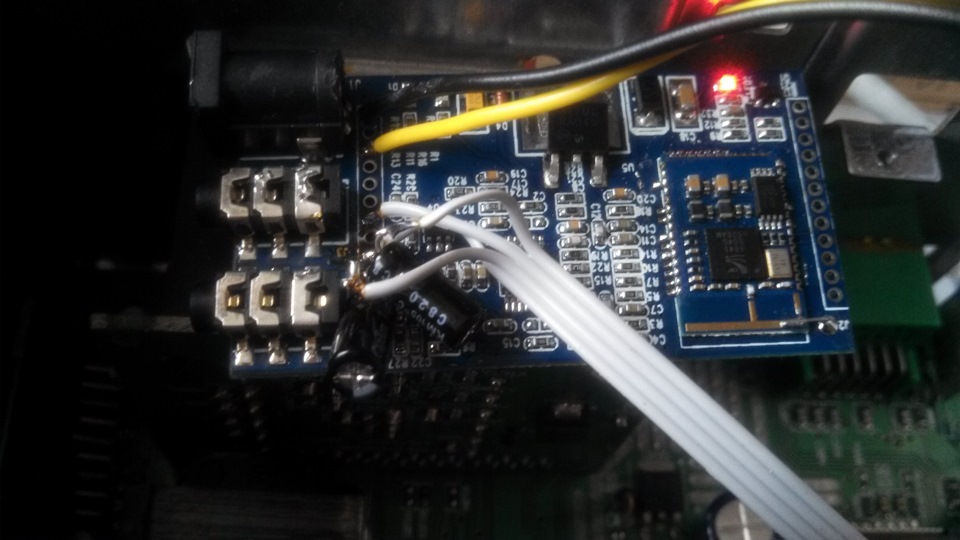

Купив цей модуль на е-беї за 12 уе, йшов близько місяця. Кількааналогових входів, а мікроконтролер їх перемикає, вирішив підпаятидо входу радіо. Підпаяв безпосередньо на плату bluetooth, а вихідпідпаяв через конденсатори 10мкФ (обов'язково! ).Вживання взяв ізконденсатора С544, на ньому +10В.

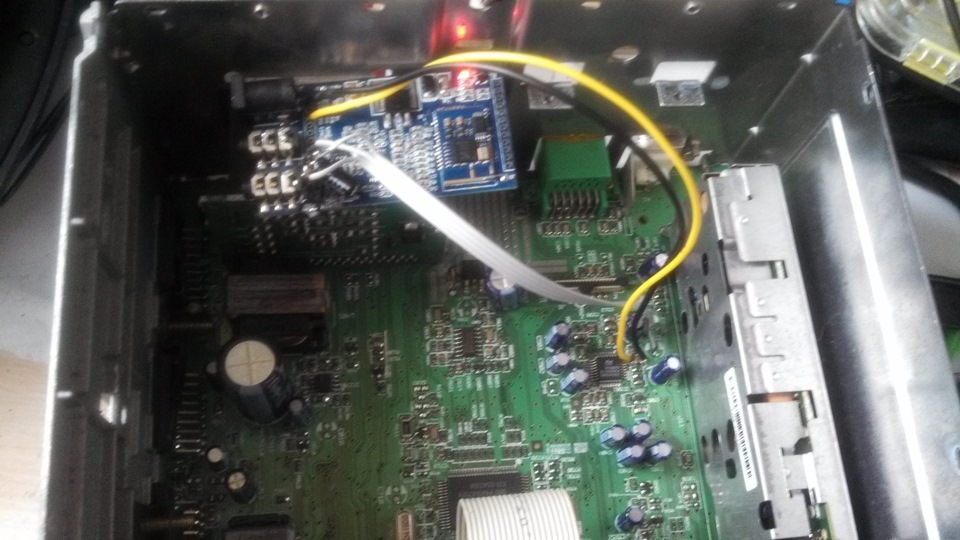

І ось результат:Запчастини на фото:2283T
Відео:
Коментарі20
День добрий, а чи можливо через режим CD це реалізувати?
Привіт, не поділишся схемою на цю магнітолу?
я в гугле знайшов, начебто проблем із цим не було
Привіт! Зробив так само, але радіо чути у фоні все одно (хоч і тихіше)
а ти розв'язав сигнали конденсаторами?
Так, 10мф 16вПомітив залежність від джерела сигналу, від телефону радіо у фоні є, від ноутбука немає, може земля загальна має бути
що означає загальна земля?)Так не підкажу, накидай схему, покажи, що за модуль використовував
За схемою підключав комп'ютер і телефон, хустки блютуз ще в дорозі з Китаю) ГУ запитано на столі від БП atx

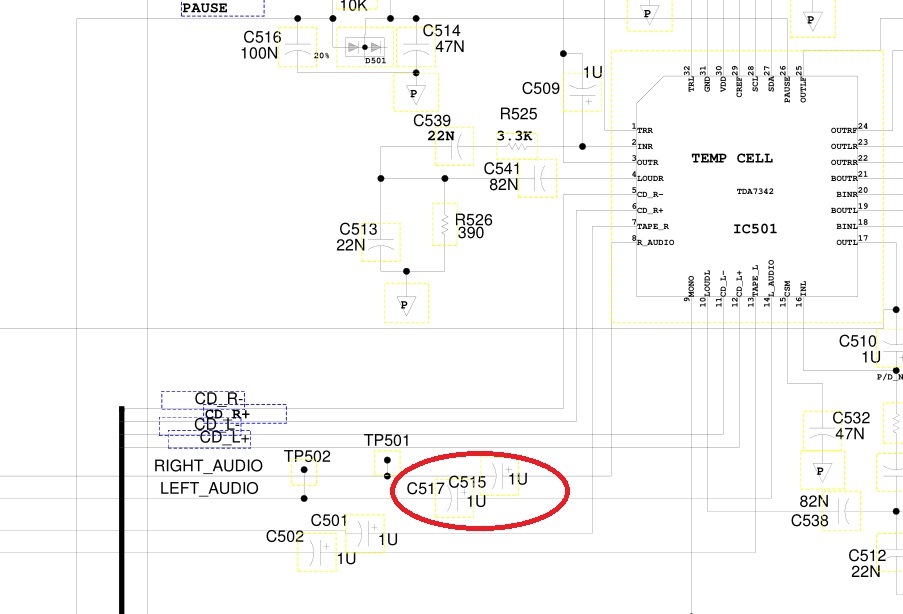

ти випаяв ці два конденсатори за схемою, і на місце + кожного подав сигнали (лівий, правий канал) через конденсатори? Землю джерела сигналу при цьому підключено?
Так, випаяв і подав сигнал із двох різних джерел, земля джерела у разі телефону відсутня. Загалом незрозуміло, доведеться дочекатися поки приїдуть модулі Bluetooth
а куди поділася земля від телефону?)
Думав, що справа в загальній розетці (від якої ноут і магнітола запитані) але відключення ноута від розетки на звук не впливає
у тебе на роз'ємі три дроти, лівий, правий і загальний, він же земля, його теж підключи. Взагалі дивно, якщо ти випаяв конденсатори, то радіо не повинно бути 100%. Може, коротке десь, або протри спиртом місце пайки У тебе точно така магнітола і така ...
У мене 4600 CD, плата така ж, тільки вендор Visteon. Думаю цей глюк тільки з моїм телефоном, поставлю модуль і подивимося що буде) Дякуємо за відповідь
А ось може і не така, шукай схему і дивися, моделі різні
Хотів зняти на відео різницю при підключенні різних джерел, але тепер коли підключаюся до ноуту теж радіо у фоні
візуально плати відрізняються, схема потрібна, але ти маєш подавати сигнал на плюсовий контакт випаяних конденсаторів, а по фото у тебе ще й на мінусовий щось припаяно Знову ж таки, де загальний контакт?
Все, дійшло) Я загальний на мінус випаяний кондер подав, якщо загальний взяти з корпусу то все ок
ну ось)) добре, що розібрався
Так, дякую, що допоміг)
