Китайська камера заднього виду на значку VW Passat B6

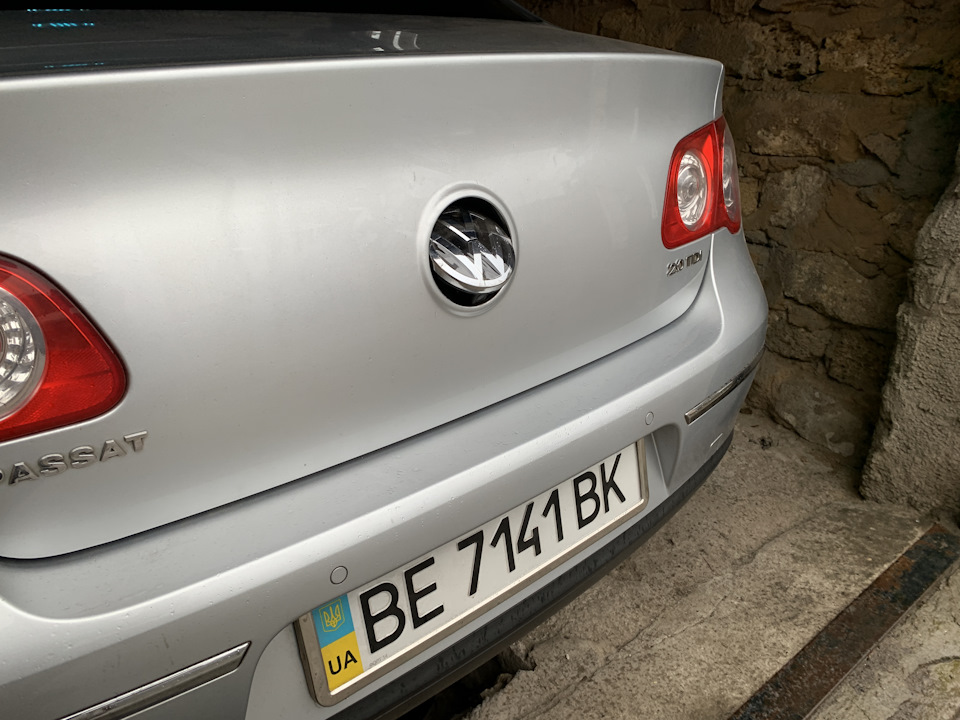

ось тут у значку камера
Привіт дорогі друзі! Запис з підключення та невеликого ремонтукитайської камери заднього виду в значку багажника. Перевірити увідділенні Нової пошти можливості не дали, тому забрав на свійстрах і ризик.По установках таких камер на драйві звітів повно та йробив усе сам без помічників, тому фото з протягу проводів незробив, але опишу.В кришці багажника виштовхнув пластиковупробічку, дремелем розширив отвір під дренажну гумову трубку, якайшла в комплекті з камерою, отвір у кришці багажника покрив фарбою, щоб не іржавіло, просунув туди дренажну трубку і під'єднав допластикового штуцера камери. Під колір авто, що б не іржавілоЗВЕРНІТЬ УВАГУ хто сам буде різати в багажнику підсилювачболгаркою, ОБОВ'ЯЗКОВО накривайте заднє скло, щоб туди не потрапилиокалини і не довелося змінювати скло. До камери крім відеокабелюпідключаються провід живлення з постійним плюсом і мінусомчервоного та чорного кольору, а також керуючий провід синьогокольору, який активує відкривання значка та включення самої камери.Синій керуючий провід був коротким і розрахований на підключеннявід ліхтаря задньої швидкості. Я раніше читав, що при такомупідключенні можуть бути перешкоди в зображенні при заведеномудвигуні і подовжив цей дріт, щоб підключити його від магнітоли ітим самим через нього не отримувати непотрібні перешкоди. Проводита керуючі та відеосигналу змотав волохатою ізолентою одним джгутом (сигнал не втрачається, не змащується, показує добре). Провідпростягнув з кришки багажника в салон праворуч. Щоб довго немучитися, знайшов шматок пластикової трубки від балончика очищувачакондиціонера, яким чистив радіатор кондиціонера в салоні автовлітку (ця трубка призначена для входження в дренажну трубкукондиціонера, завдяки гладкому краю з одного боку добре проходитьвсередину трубки, при цьому відмінно вигинається) вставив її правоютрубкою стійки кришки багажника з боку багажного відсіку у біксамої кришки багажника. До іншого кінця цієї пластикової трубкиізолентою примотав сам провід. Потім за край пластикової трубки, щостирчить, потягнув у самій кришці багажника і разом з пластиковоютрубкою в кришку багажника увійшли прив'язані ізолентою проводи, щойдуть на камеру. Потім ізоленту зняв і дроти підключив до своїхроз'ємів у камері. Інший бік проводів простягнув під порогами правупасажирську сторону автомобіля, через ящик рукавички в торпедо девстановлена ​​магнітола. Раніше я сам спаяв кабель живлення домагнітолі, попередній запис у моєму журналі і в цей кабель припаявфішку для зручного і швидкого з'єднання однією фішкою трьох дротівдо камери, відповідну частину відповідно припаяв до дротів камери.За харчування:постійні плюс і мінус взяв із квадлоку, які йдуть таксамо до магнітоли, керуючий взяв із CAN BUS адаптера магнітоли. Укамері є білий провід, який управляє включенням відображенняпаркувальних ліній на екрані магнітоли. У моєму випадку, якщо вінцілий, камера не видає лінії паркування і їх потрібно активувати вмагнітолі. Спочатку зробив так, вийшло незручно. Паркувальні лініїз'являлися при повному запуску магнітоли, тому в деяких випадкахпотрібно було чекати поки повністю запуститься магнітола, хочазображення з камери вже включалося. Потім я відключив паркувальнілінії в магнітолі і розрізав цей білий провід на камері, відповіднокамера почала показувати свої лінії для паркування і не потрібночекати поки магнітола повністю запуститься. Завів авто, ввімкнувзадню передачу і відразу включається зображення з камери вже зпарковочними лініями.

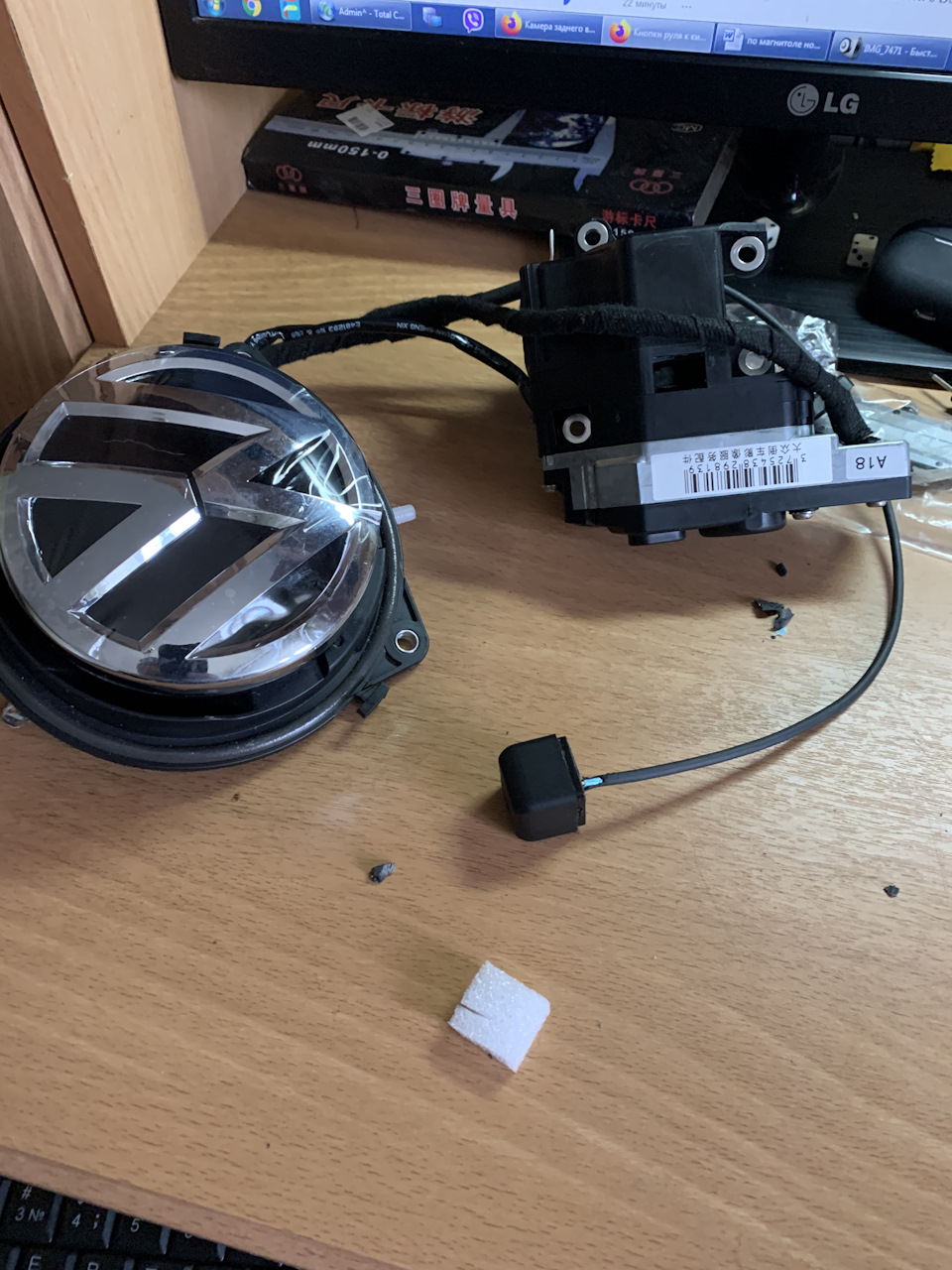

Та ще, ціна на камеру була не великою, так як камера виявляєтьсяпізніше глючила, а саме через раз відходив кабель відеосигналусамої камери всередині значок. В результаті один раз камера показуєна магнітолі, а якийсь інший раз чорний екран. Камера з значкавиймається елементарно, тримається всередині одному саморезике.Потрібно тільки, при закритому значку відкрутити механізмавтоматичного відкривання значка там чотири болтика їх добре видно, відкрутити саморіз, що утримує камеру, потім дати живлення накеруючий провід, щоб механізм значка відкрився і вийняти звідтикамеру.

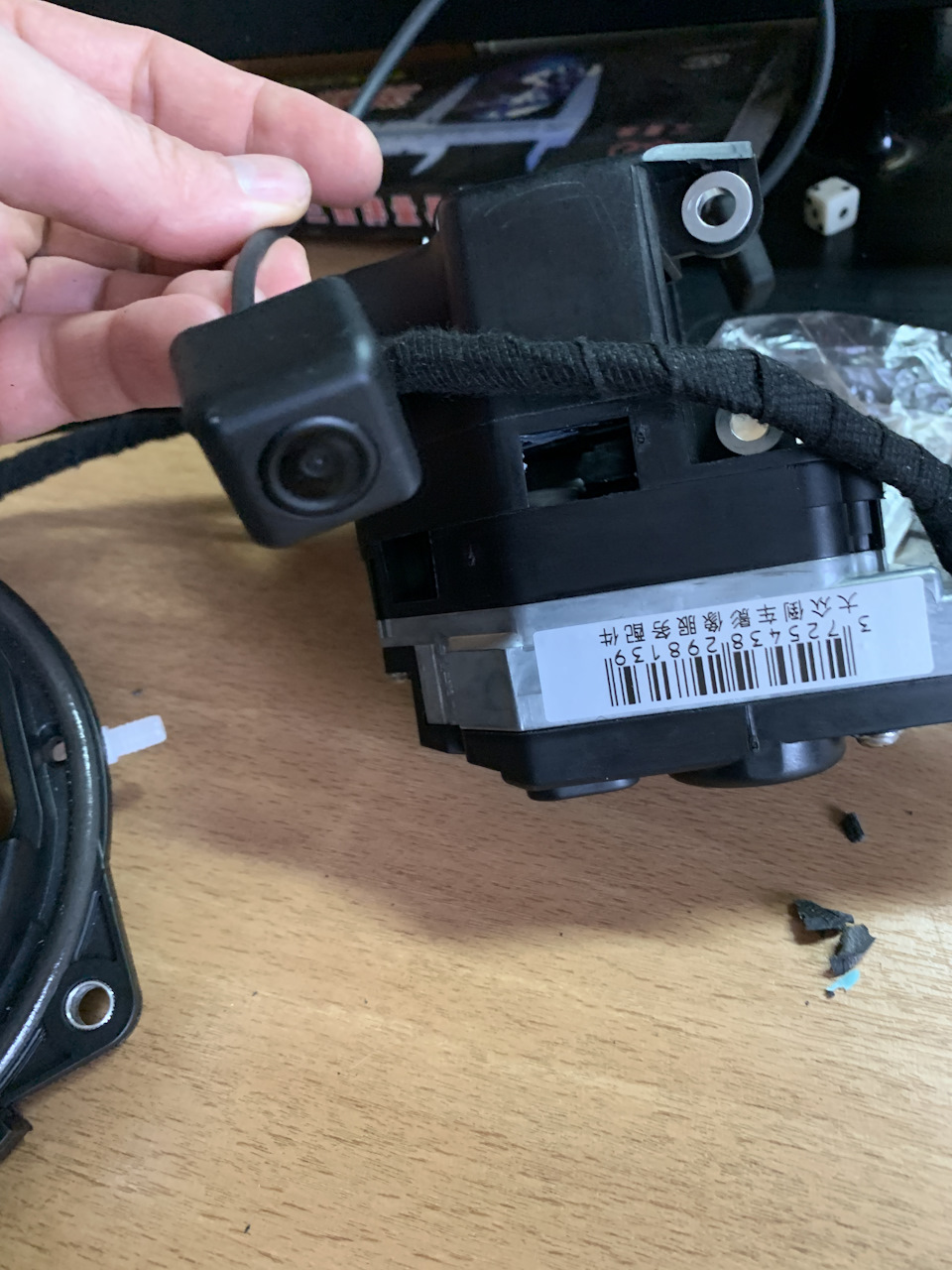

Таким чином я вийняв камеру, розкрив її (там із задньої сторони нащілинках тримається кришечка), пропаяв жилку кабелю. Потім вирізавшматочок поролону притиснув їм провід у місці, де він відходив, залив поролон герметиком і заклацнув зверху кришечкою камери.Наразі все працює чітко. Та ще кому цікаво, заміряючи розміри самоїкамери вони такі ширина і висота 2, 3 см довжина 2, 6 см тобто2, 3х2, 3х2.6 см. І якщо з нею, що або станеться, туди можнавстановити будь-яку найдешевшу камеру за 100 грн., або, наприклад, камеру зі світлодіодами для нічного бачення таких розмірів. Фотоповної установки не робив, тому що одному незручно було, томувикладаю, що встиг зробити.
От судячи з фотографій така камера на аліку aliexpress. 1

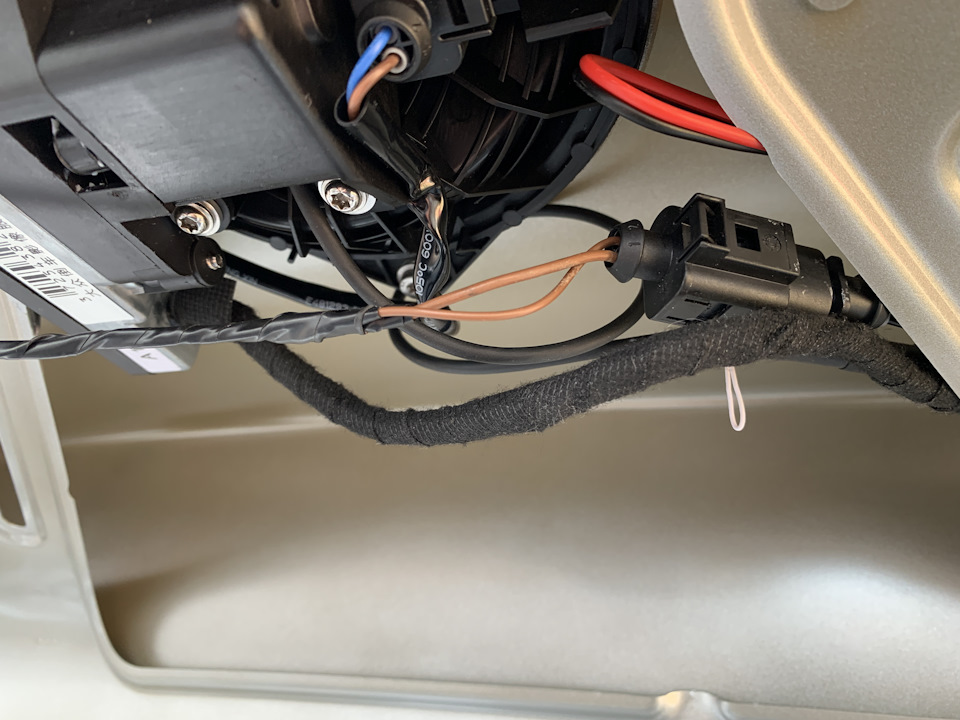

Ось цей білий проводок розрізав і з'явилися паркувальні лінії

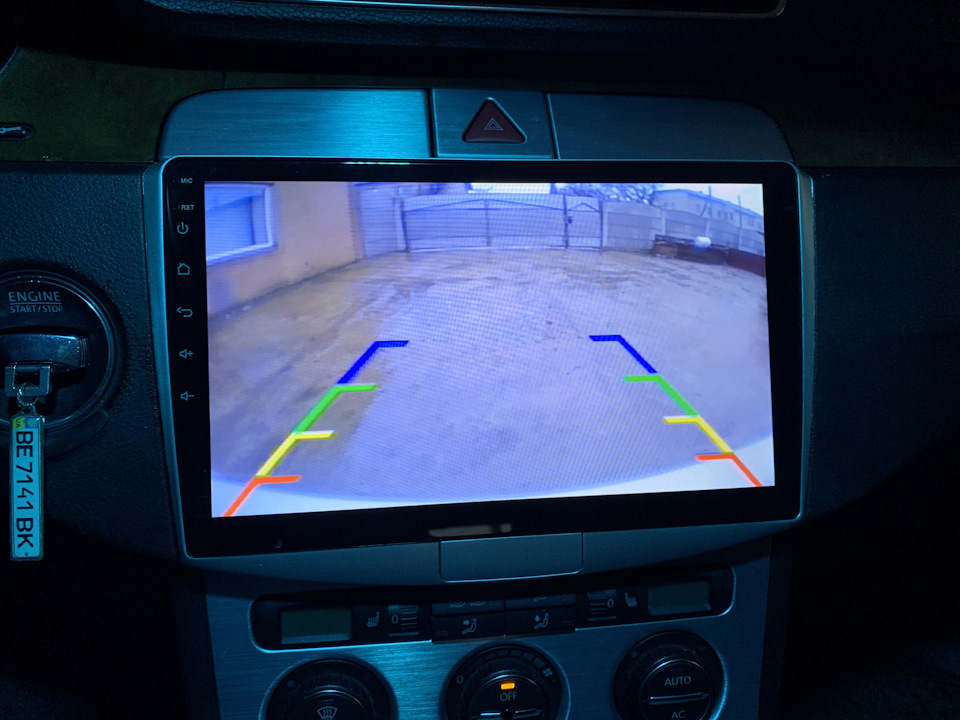

ось такі лінії. На вулиці вечір і дощ, тому зображення здається неякісне, насправді все добре.
"потім я відключив паркувальні лінії в магнітолі і розрізав цейбілий провід на камері, відповідно камера почала показувати своїлінії для паркування і не потрібно чекати поки магнітола повністюзапуститься. Завів авто, ввімкнув задню передачу і відразувключається зображення з камери вже з парковочними лініями.
