З самого початку дуже хотілося тахометр в машину. Для діагностики, зовнішнього вигляду, та й загалом я більше дивлюся на тахометр, ніжна спідометр.
І так ми маємо два варіанти:- Рідний маленький тахометр у відсікдодаткових приладів, на 52мм. - Установка Великого тахометра врідне місце через дільник.
Маленький тахометр хрін знайдеш по-перше, а по-друге, мене нузовсім, жахливо і неймовірно дістав дебільний годинник, що окупувавстільки корисного простору і на такому видному місці. Відразу скажувелике спасибі Юрі tirael105< /span> за зекономлений часі готовий рецепт успіху.
І так для встановлення тахометра здорової людини намзнадобиться:
— бензиновий тахометр від Volvo 2й серії

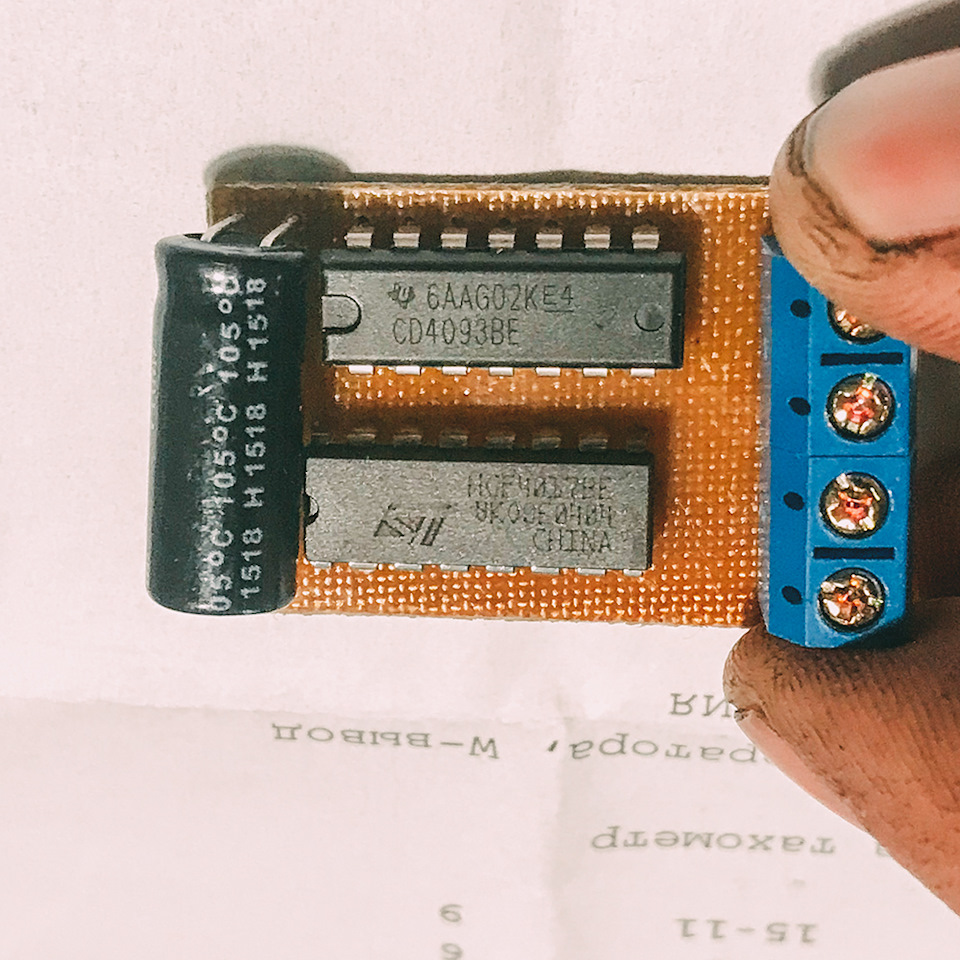

виходом На моєму генераторі цей вихід був відсутній, довелося йоготуди впаяти. Далі все просто:Викидаємо годинник, вставляємотахометр, підключаємо його через дільник (на схемі максимальнозрозуміло, що куди) на W-вихід від генератора.

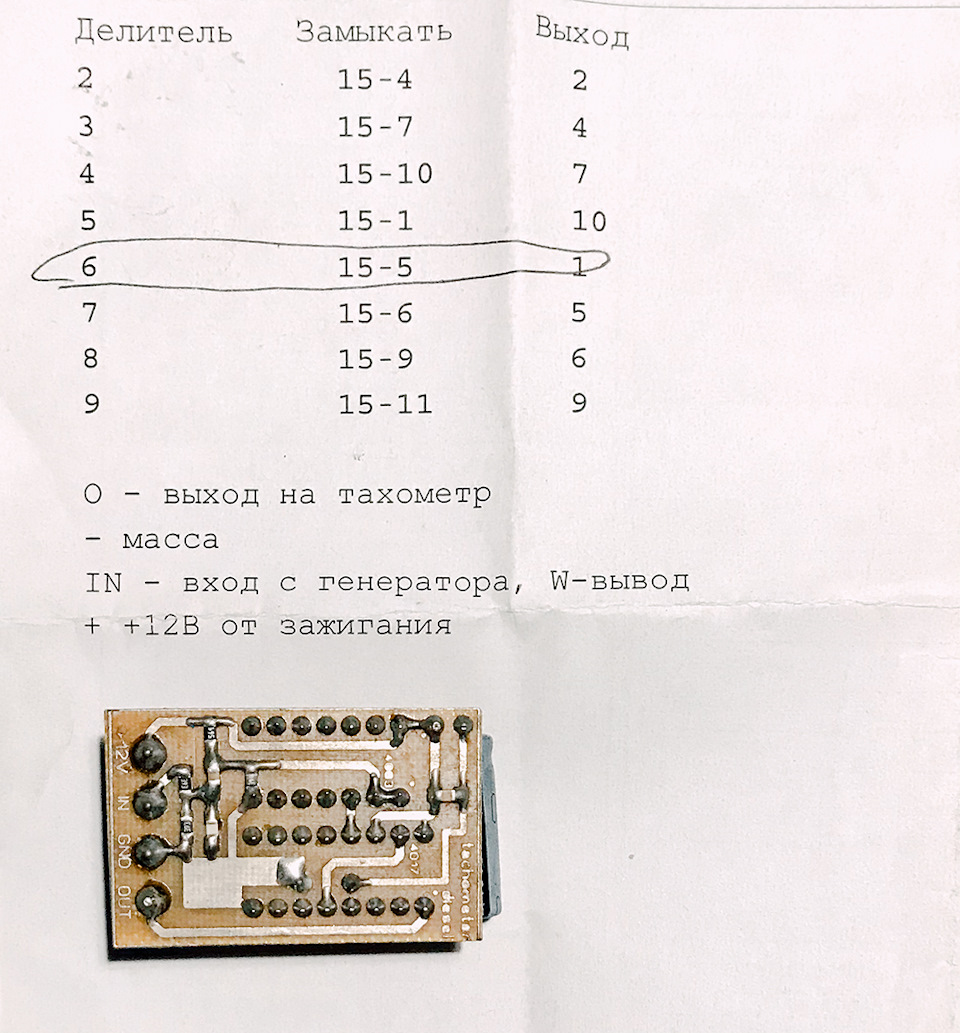

Номер схем та ін крупним планом.

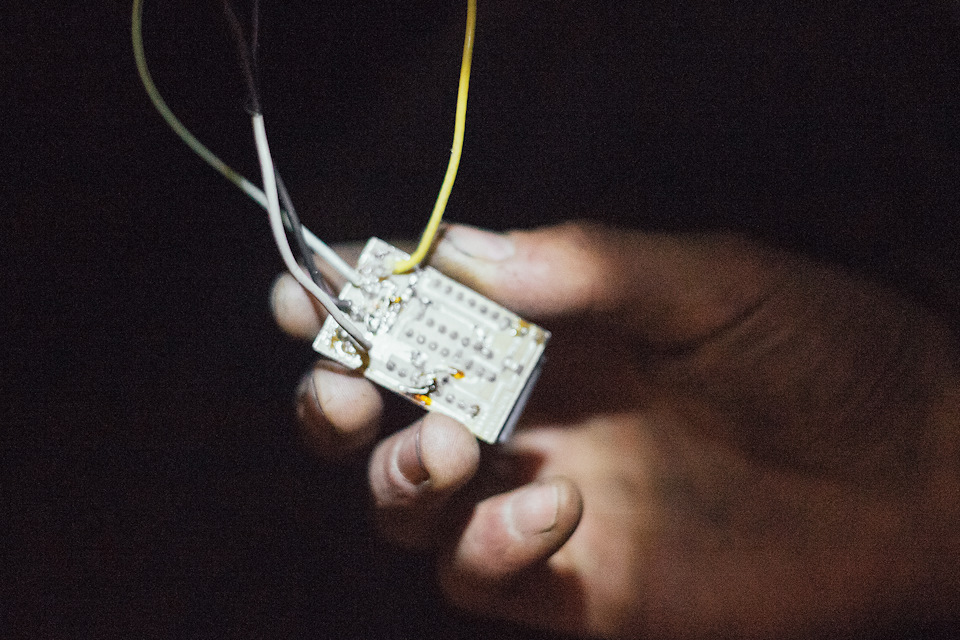

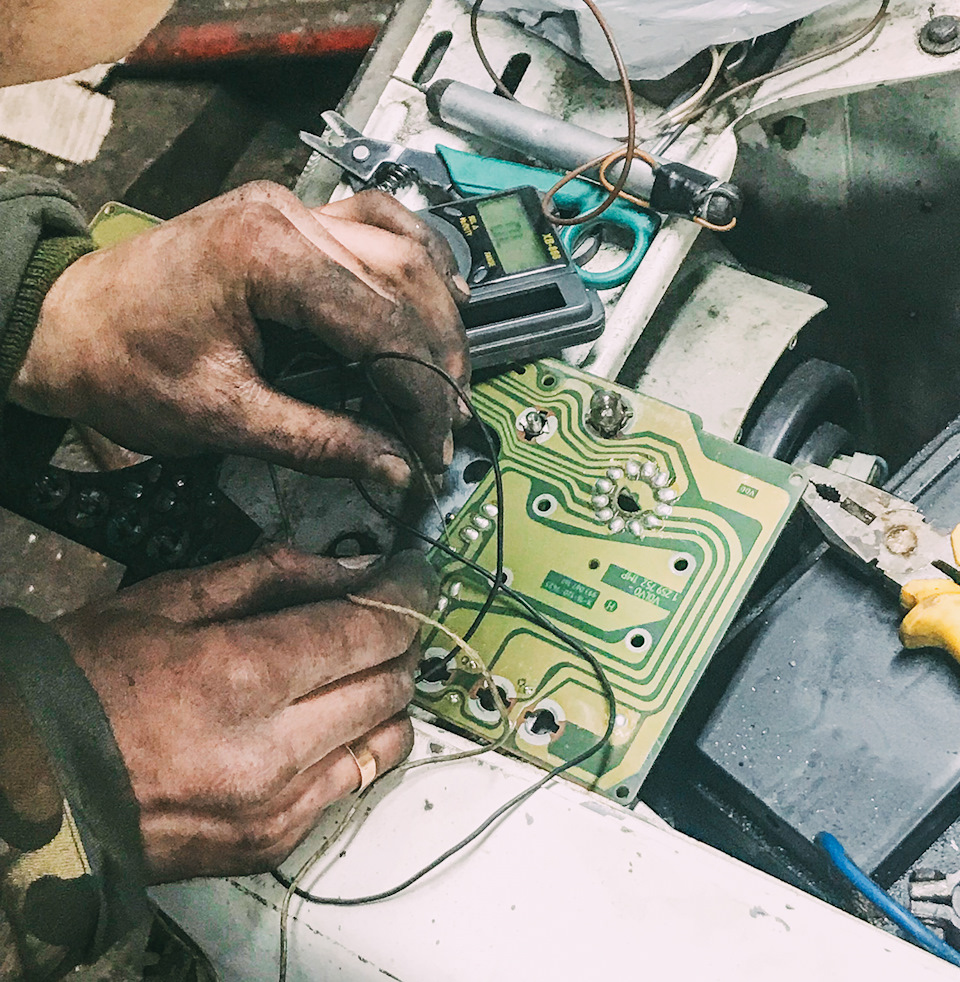

Само собою, все виявилося не так просто, як здається. Довелосяпропаяти приладку і сам дільник (зникав контакт) і перепаятидоріжки на 7 значень, замість 6-ти. Сюди. Трохи проводки. Колгоспнекріплення генератора. А я все думав, чому так складно співвісністьвиставити. Сам гена теж колгоспний, але поки що працює. Пізнішеперевірю оберти оптичним тахометром, щоб розуміти, наскільки бреше (якщо бреше) схема дільника і переробимо. Але на сьогодні я простонеймовірно задоволений. Тому, що хто шукає, той завждизнайде).
Ось такі малюки.
Вольтметр підключили на замок запалювання, тиску масла надвононтактний датчик:DT .460688 З перехідником на різьбленняв блоці.
По заводу вони кріпляться в приладку на гумові кліпси. Яких умене, звичайно, не було. Тому обклеїв обидва прилади антискрипноюстрічкою і просто засунув. Тримаються намертво, але вийняти можна.До речі хто знає навіщо там ззаду різьблення — поділіться.Вольтметр. Датчі тиску олії.
Краса.
Відверто кажучи — додаткові прилади штука досить марна, алеестетично набагато приємніше, ніж дві пластикові заглушки на їхмісці.

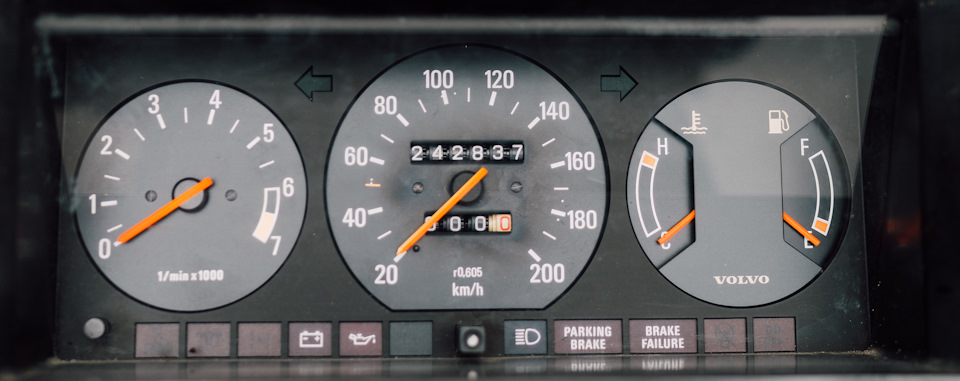

Приладка на сьогодні.
Ну та відео роботи. Скрипи - це педаль зчеплення та ляда. Нелякайтеся.
PS Куплю/поміняю (на що-небудь) датчик температури масла, турбонаддува та аналоговий термометр.< br>
