♫♫Якісний автозвук Ч.1, НЧ ланка Ч.1♫♫

Привіт =) Весна на вулиці і час слухати музику) І слухати так, щоб її слухали ще в декількох машинах поряд)

<
Короб) Ну я ж не можу просто заколгоспити якусь херню в багажник, це не по мені. Тобто 1/4 і 1/2 довжини звукової хвилі (чВ і Рупорвідповідно) ... Поглинув безліч інформації і взявся за розрахунки.Абсолютно всі нюанси описувати мабуть не буду, це трохи складнішеніж здавалося. У багато і фізики дуже багато. Кому потрібнадопомога — у коментарі — з радістю допоможу) Досить читати моєвступне слово, давайте дивитися imagи :

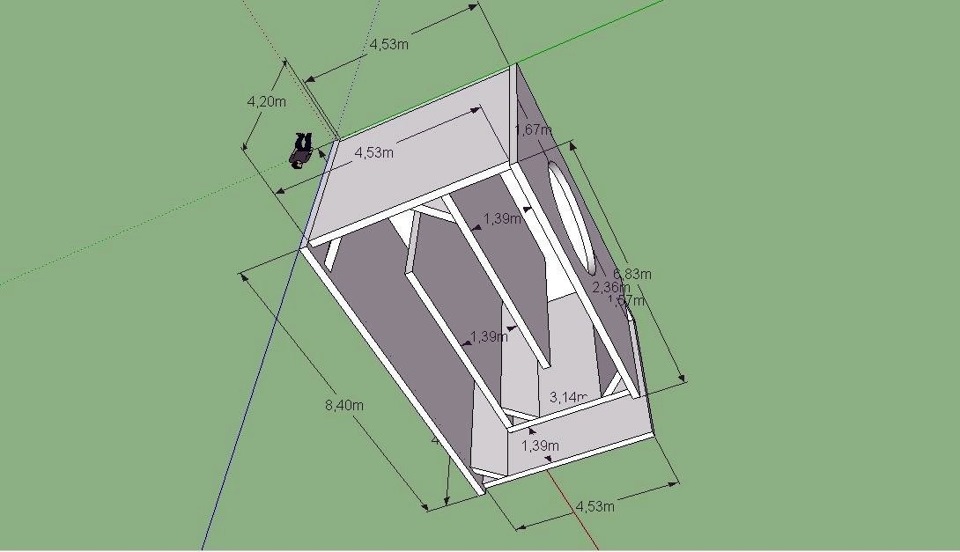

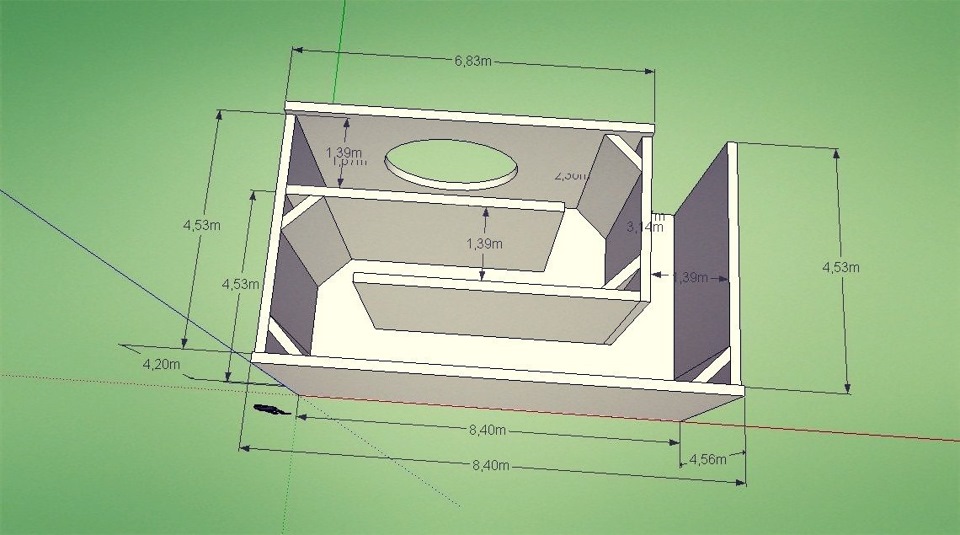

3D модель, створена в Google SketchUp. Тепер можна написати трохиу, який мабуть не всім буде цікавий.
1. Потрібно зняти розміри багажника, щоб розуміти, що тудипоміщається.ЧВ у багажник 1102 без болгарки поміщається! Хоча я бувготовий)
2. Розібратися довелося і зі Скетчапом. Спочатку я підривав собімозок і не міг зрозуміти "перспективи", "розташування камери" таінше. Перший раз, коли я намагався креслити, у мене просто психибули, я в судомах мучив мозок, не зрозуміти що як і куди. Якрахувати, як змінюється вся конструкція при зміні одного параметра.Адже тут 3 змінні — ширина, висота, глибина. А ще довжина тунелю (повний вплив на резонансну частоту), площа перетин тунелю, кути…Все це впливає на звук.
2.1 Прокинувшись вранці після першої спроби — я сів за ноут іодразу мозок почав приймати 3D моделювання. Немов перебудувався) Увсьому цьому мені на відстані допомагав друг knill, защо дякую! Микит, без тебе я не зламав би свій мозок)
3. Дуже важливо! Готові креслення це лише те, що вам потрібно.Це туфта! ЧВ потрібно рахувати під ваш ДИНАМІК! Потрібновраховувати параметри Тіля – Смолла кожного конкретного динаміка.Не факт, що в моєму коробі ваш динамік буде грати відмінно, требавважати. Для цього є чудова програма HornResp. 3.1 Не передати як яламав собі мозок коли робив цей короб. Я шукав поєднання АЧХ длядвох динаміків - цей короб відмінно працюватиме з Hertz ES 300.1(300.1D теж) і Сандал 10 ". Ось у чому був прикол - я хочу колисьпоставити туди 10" від Sundown Audio. Який — здогадайтеся самі. 4.4. Короб ЧВ музичний ES 300.1, тобто. Трохи більше 1, 2 SD.Для 10ткице буде коробка розрахована на гучність і тиснення =) Вся АЧХ дужепристойна для обох дінів) Пропустили розповідь? дивимося картинкидалі. Повністю закінчивши розрахунки і вирішивши, що те, що меніпотрібно таки поміститься в мій багажник, взявся за остаточну 3Dмодель. Вже на етапі створення цієї моделі потрібно думати пропорядок складання, потрібно продумати перекриття, що на щоспирається, жорсткість конструкції

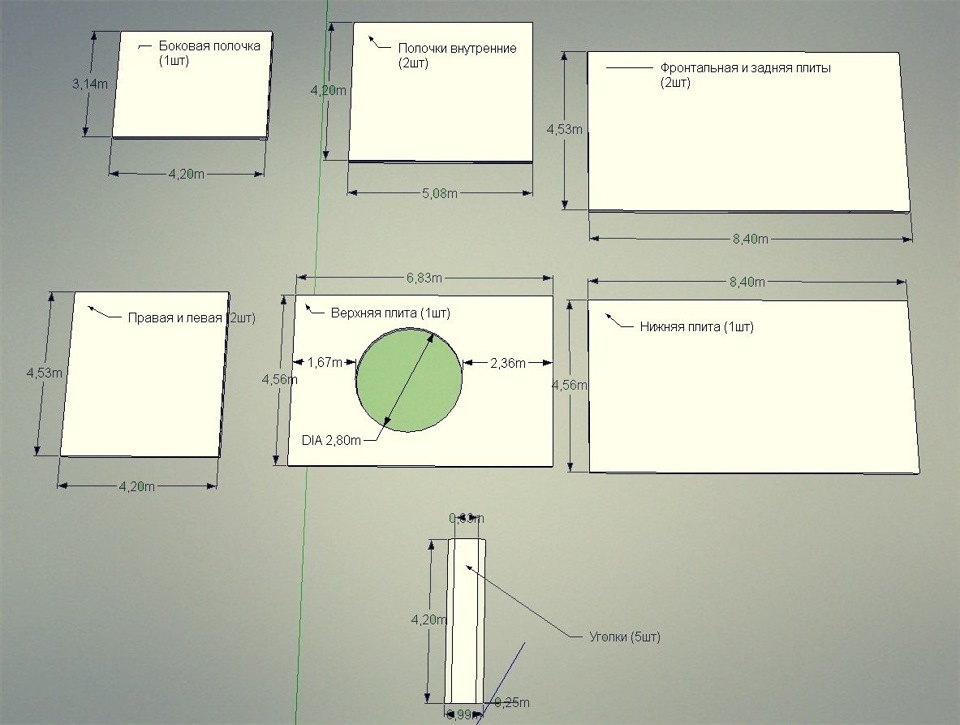

Все? вийшло? перевіряє ще раз отримані параметри і перераховуємо вHornResp. Все норм? бл. Розбираємо модель на запчастини. А тутпочинається те, за що друзі кажуть - "ти як завжди заморочився, алеправильно"
Пилувати електролобзиком шифанер або комод я собі вже не можудозволити) Плюнуть в обличчя, зі словами "як ти міг". Скажімо, немає всієї тієї херні, яку збирають аби щось було. Ні!

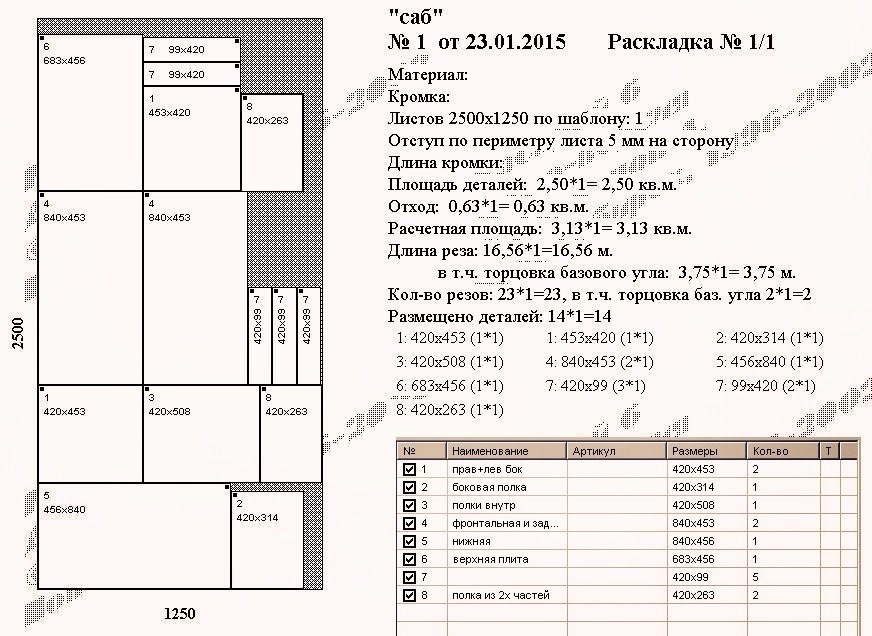

Карта розкрою листа фанери 2500х1250. Фанера 18мм, що було вирішеноще на стадії створення 3D моделі, т.К. Без товщини не вийде всеправильно розрахувати) Купив недалеко на складі березову фанеру 1(B) сорту, гладку і рівну. Не будівельну) Вологостійку) І так, карта розкрою — все помістив на одному аркуші) за одним винятком "полку з двох частин". Про це далі.

Карту робив сам, в обладнанні розбираюся і відразу забивпотрібні параметри (прирізка, відступи, товщина різу, максимальнадовжина різу і т.Д)

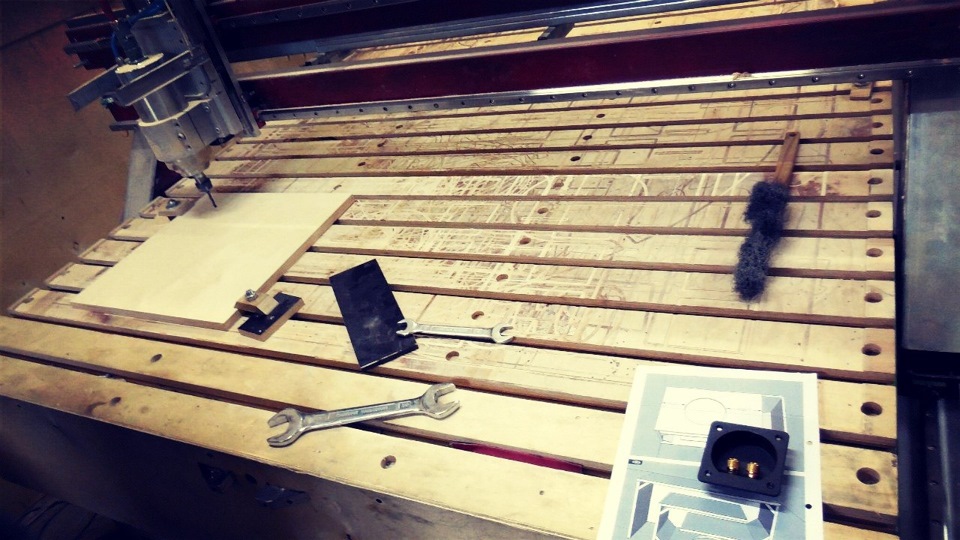

Фанеру на форматі розкроїли, що далі? отвори круглі я теж лобзикомрізати не хочу. Маячня це — вигризувати шматки абияк. Фрезер ізЧПУ.

Далі йде не менш складний етап — розкресленнясвердловки.

>

Робити це по свердлильній карті на свердлильно-присадковомувиявилося дуже і дуже дорого, тому все вручну, вдома дрилем.Свердла 2, 5мм, 3мм, 8мм. Як годиться - зенковка кожного отворуНасвердлюємо зовнішні отвори і далі самостійно - потрібно правильновиставити перші внутрішні деталі, і зробити торцеві отвори помісцю. Куточки, лінійки, 3 штангенциркулі, танець з бубном — і всевиставлено. Свердлимо - тулимо на балкон, робимо інші отвори. І такдеталь за деталлю, начиняємо все це) коли короб почав прийматиприблизно фінішну форму - вирішив прикинути динамік і подивитися навідстань від мотора до полиці.І крім того я вирізав проставку 18мм, щоб дистанціювати. Про це в Ч.2 Шо, які шурупи? Відстань, ясплю!

Більшість отворів зроблено) Вже можна знімати деталі, ставитиінші і т.Д. Ось, власне, внутрішня. Тут видно отвір під клемник.Воно не поряд із динаміком. Так вийшло, мій одвірок на ЧПУ, не тамзробив. Я так думав. Виявилося це куди правильніше — принеобхідності є доступ до всіх внутрішніх площин без розбирання, якевже не можливе. Ах так, поличка з двох частин. На аркуші 2500х1250не поміщалися всі деталі. Я вирішив взяти одну деталь 420х508 ірозділити навпіл, з перспективою зробити одну сторону під 45граддля міцного склеювання. Вийшло 2шт 420х263 (263 це 254+9мм катетотриманого трикутника) Клеїлася ця справа на епоксидку, на фотовидно тимчасові планочки. Деталь вийшла ідеальною, і мабуть місцесклеювання не менш міцне, ніж вся фанера) Потім послідовнескладання, на рідкі акрилові цвяхи. Т.К. Все це пилялося на форматіі точність дуже і дуже висока - після намазування "цвяхів" істягування шурупами з кроком 40мм, щуп 0, 1 не влазить устик)

Кутків 5, тобто. На кожному розі. Про їх вплив на результатпрочитайте в літературі) Куточки теж різалися на форматці, під 45градусів)
Ось єдиний кут, в якому я допустив одвірок - отвір під шуруп на 3ммдалі ніж потрібно) Один єдиний одвірок, але сподіваюся я про цезабуду) Складання все одно точна, шурупи навмання не вкручувалися, під кожен шуруп є отвір з зенковкой 3мм і отвір у відповідь 2, 5мм.З косяком теж так) Не став фоткати і розписувати стиковку кожноїдеталі, це навіть для мене перебір)

Бічна кришка. Попередньо крутимо шурупи, залишаючи частинуотворів порожніми. Окрім іншого, були зроблені отвори 5мм дляцентрування під час збирання. Вони на фото обведені червонимикружечками. Шурупи 45мм. У конструкції присутні шурупи 35мм, 32ммта 25мм. Знову ж таки, все продумано заздалегідь і потрібноїглибини зроблені строго перпендикулярні отвори. Боковини булипосаджені на поліуретановий шовний герметик "крокодил". Рідкі цвяхидуже швидко з деревом схоплюються, і посадити так багато деталей іщоб не було "проміжків", тобто. Зайві акрилові цвяхи вилізли -неможливо.Почнеш крутити - схопиться і не вичавиться. Томуполіуретан. На сьогодні все, дякую тим хто прочитав) Буду радийвашим питанням. Якщо вам сподобалося — ділитесь — мені приємноі позитивно позначається на вітчизняному автозвуку=)) Більше людейчитає чийсь досвід, більше людей перестає колгоспити шифанери вбагажник)
Ах так, перепрошую за малювану конструкцію — дитина дуже хотіла золівцем допомагати)
