Писав я вже з приводу генератора, що перестав він заряджати.Поставив поки що запасний. Але ж хочеться відремонтувати свій..
Але тоді розібрати генератор я так і не зміг, і не став його сильноґвалтувати щоб не зламати остаточно.
Так от — може хтось підкаже як його розібрати?
Зараз не вдома, тому фото з інтернету взяв.

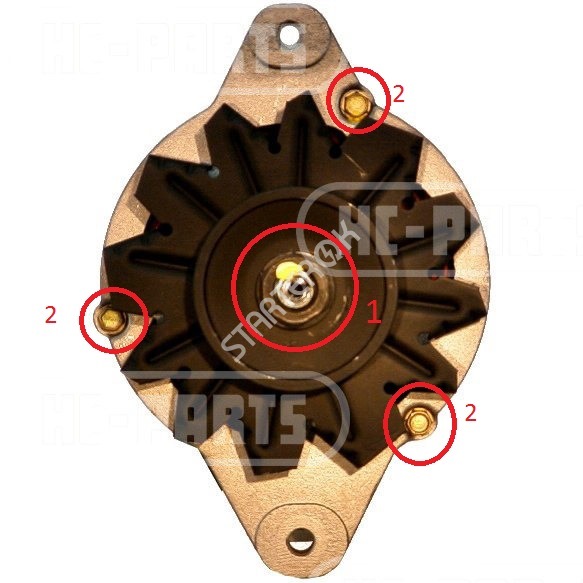

Відкрутив гайку 1, зняв шків і крильчатку, потім болти 2викрутив

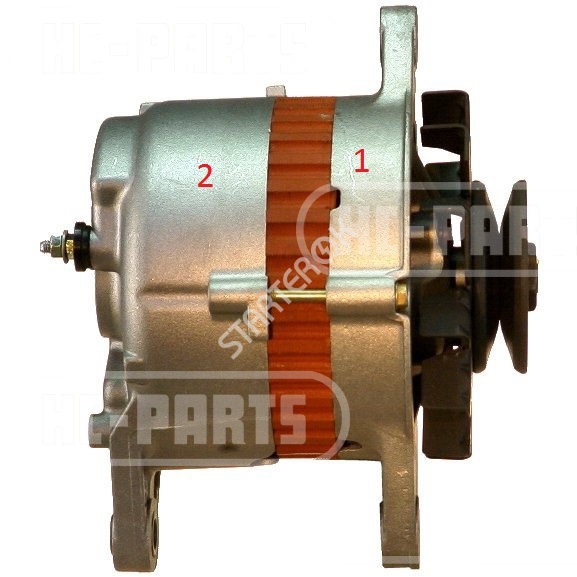

Після цієї частини 1 легко від'єдналася від 2. Але ротор залишивсяв 2, щітки відповідно під ним
Як далі дістатися щіток?
< /p>
UPD:
Якщо має сенс це уточнювати:
генератор MITSUBISHI, артикул 20027054
< /p>
Коментарі5

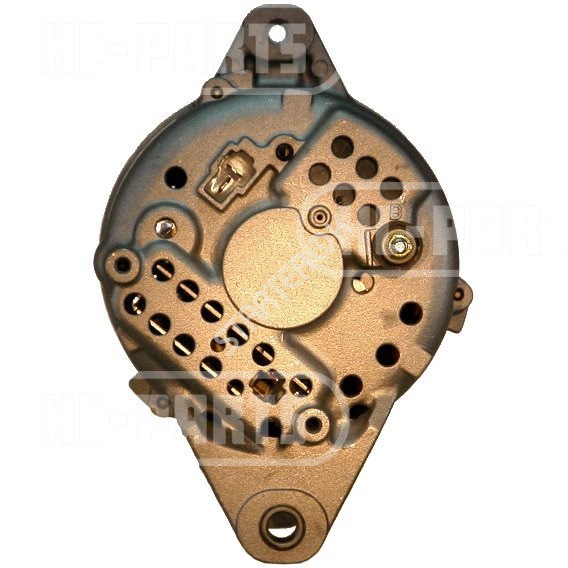

коли дістанеш ротор в торці зсередини кришки 2 відкрутиш пару болтів під хрест і зніми гайку із зовнішньої клемми (У на малюнку) і можеш обмотку і все потроху витягти з кришки 2 ... при складання назад не забудь про голку для фіксації як писав SACROS
Дякую за поради. Вже розібрав, ротор і справді туго, але вийшов, правда разом із підшипником і зачепивши щітку цим підшипником зламав гніздо, де стоїть щітка. Але його вийшло склеїти
Ротор повинен вийти (туго виходить), постукавши ручкою молотка по торцю 2 кришки там підшипник (на кшталт 302) стоїть у гнізді 2 кришки ... буває крім щіток вилітає д.мост (вирішується заміною діодів номери їх не пам'ятаю)
Купив собі з 323BD такий самий генератор замість свого. У моєму випадку ротор вільно вийнявся з задньої частини генератора. у маленький отвір (на фото 2, ближче до центру підшипника) потрібно просунути Випрямлену скріпку або дріт, попередньо втопивши...
Ну як зібрати я в цілому зрозумів, почитав не один запис. Залишилося тільки розібрати) А про дистанційні кільця врахую. Дякую!)
