Нові плати

Всім привіт! Мовчав я довго тому що на роботі завал був. Трохирозгріб і тепер продовжую потроху модифікацію приладки. Що зробленоза цей час:Контролер підсвічування з функціями зміни кольорів таплавного розпалювання окремо на стрілки окремо на шкали.
Переключення день/ніч у програмі передбачено але ще не спаяв.

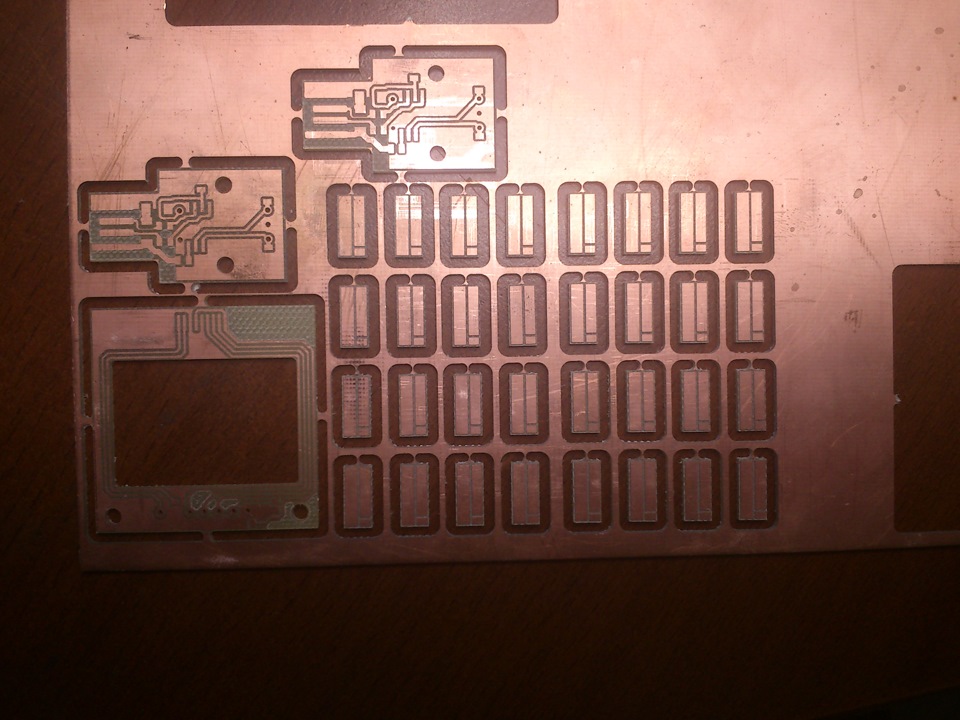

Вирізав плати під дисплей та під сигнальні лампочки.

З дисплеєм окрема історія вийшла.Поглянув я на свій зелений дисплейі подумав а що заважає його теж пересвітити РГБ.Зняв розміри платипідігнав піни під гумові контакти зробив проріз трохи більше ніжвидима область дисплея Результат на фото побачите Поки просто платає але зараз сяду її збирати в купу Також плату БК зробив меншенебагато і всі зайві піни зв'язки БК-дисплей було 9 стало 6. Такожна платі розмістив перетворювач 7803 на 3.3 в для живлення дисплея.

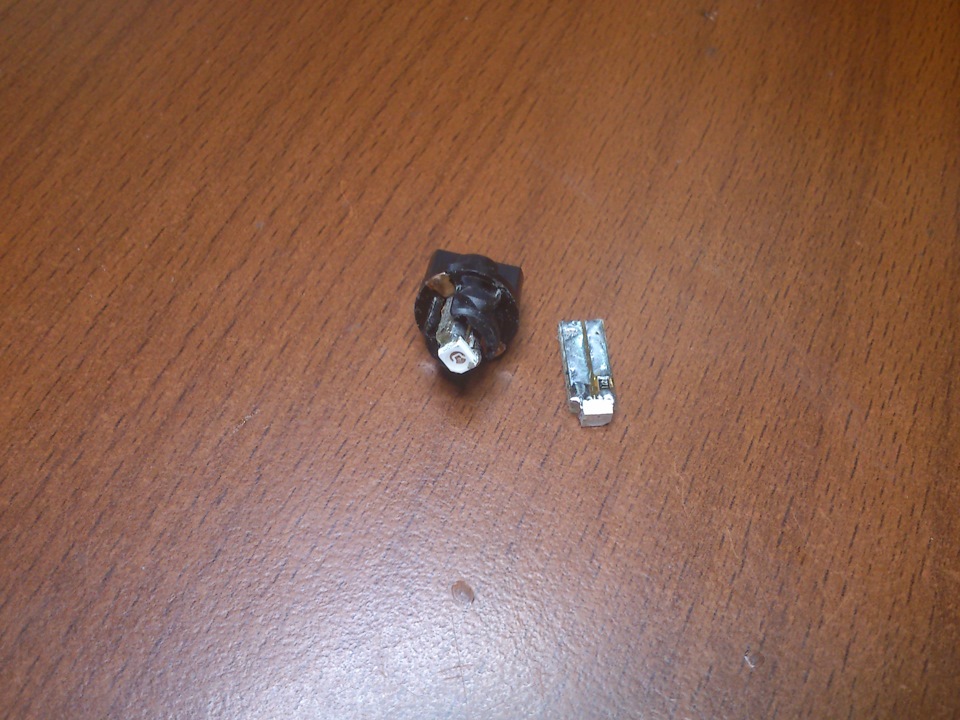

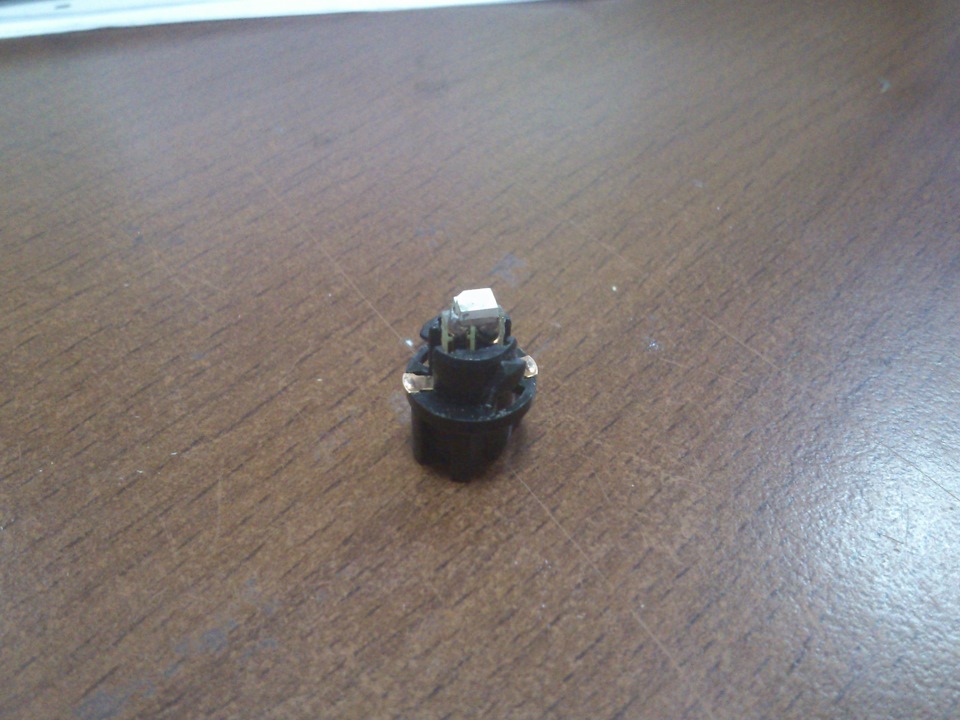

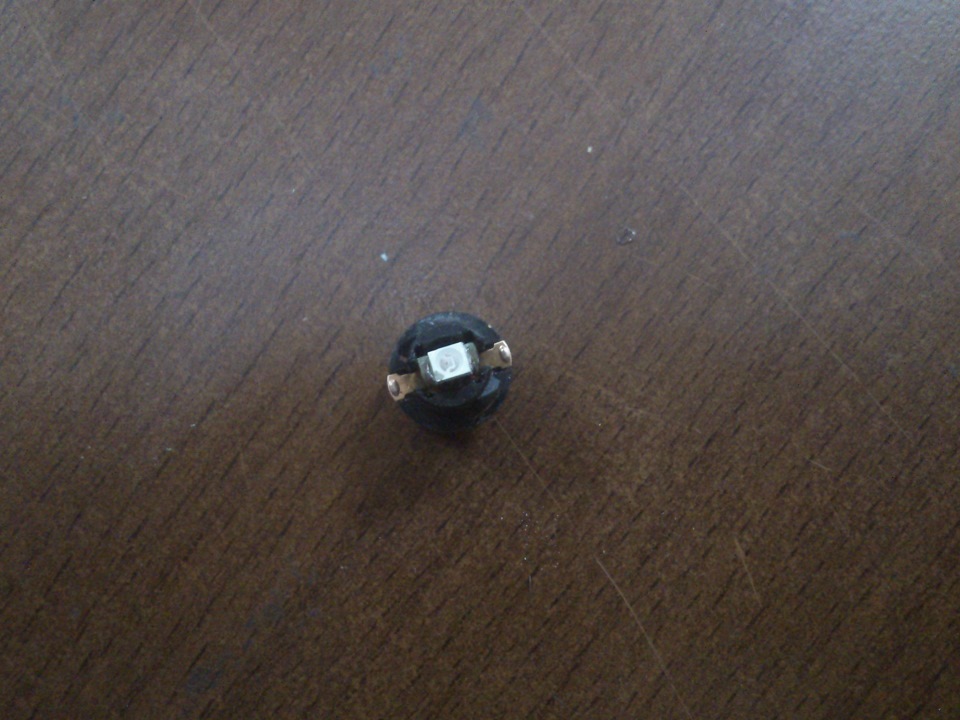

Ось додав фото готових лампочок Т5 зі світлодіодами 3528відповідного кольору як і лампочка. Світлять дуже яскраво, можнанавіть піктограмку очищати від кольорового світлофільтра.
