Всім привіт! Знайшов трохи часу і зварганив плату для контролерапідсвічування. Є 4 незалежних програмних ШИМ каналу управлінняяскравістю підсвічування шкал і стрілок.

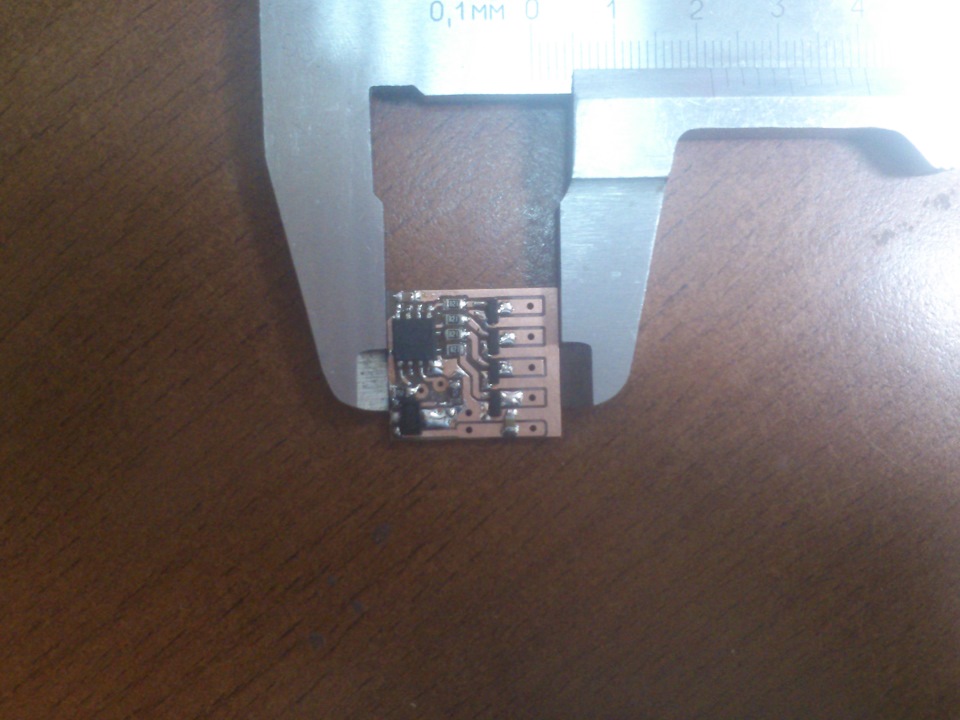

Плата 4 канального ШИМ контролера
3 канали під кольорові світлодіоди а 4 канал підстрілки.Реалізовано плавне розпалювання а також перемиканнядень/ніч.Закладена можливість встановлення 7 кнопок.
Але я поки не Зараз є одна кнопка яка перемикає колір підсвічуванняшкал.Переключення день/ніч зроблено за допомогою фоторезистора, алеможна релюхою можна оптопарою та чим завгодно перемикати.Але вденьтреба їздити по трасі з ближнім значить нізвідки брати сигнал.Томупоки фоторезистор а там видно буде.. Розмір плати 19х21 мм. Вонаспокійно приклеюється всередину приладки до бічної стінки. Коженканал розрахований на струм 1 ампер але транзистор може і 2 ампера.в реалі кожен канал десь 300 мА на максимальній яскравості. Простабілізацію струму подивимося може як небудь і зроблю, але меніздається це зайве. Також замовив шкалу нову у ТАД.

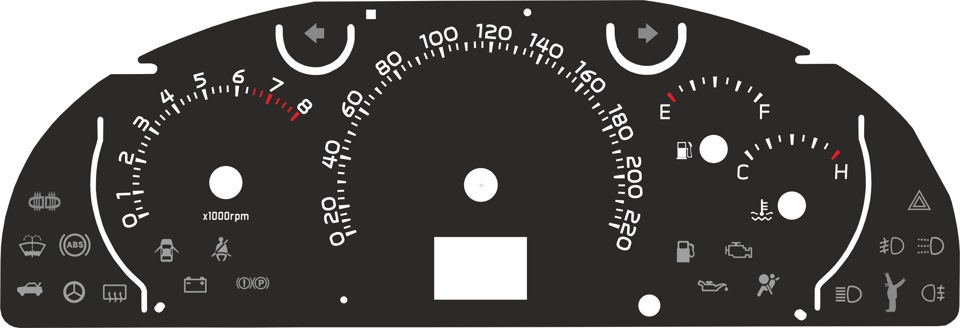

Макет майже той але шкали палива та температури трохи інші
Залишається відкритим питання куди кнопку зміни кольоріввтулити.
< /
