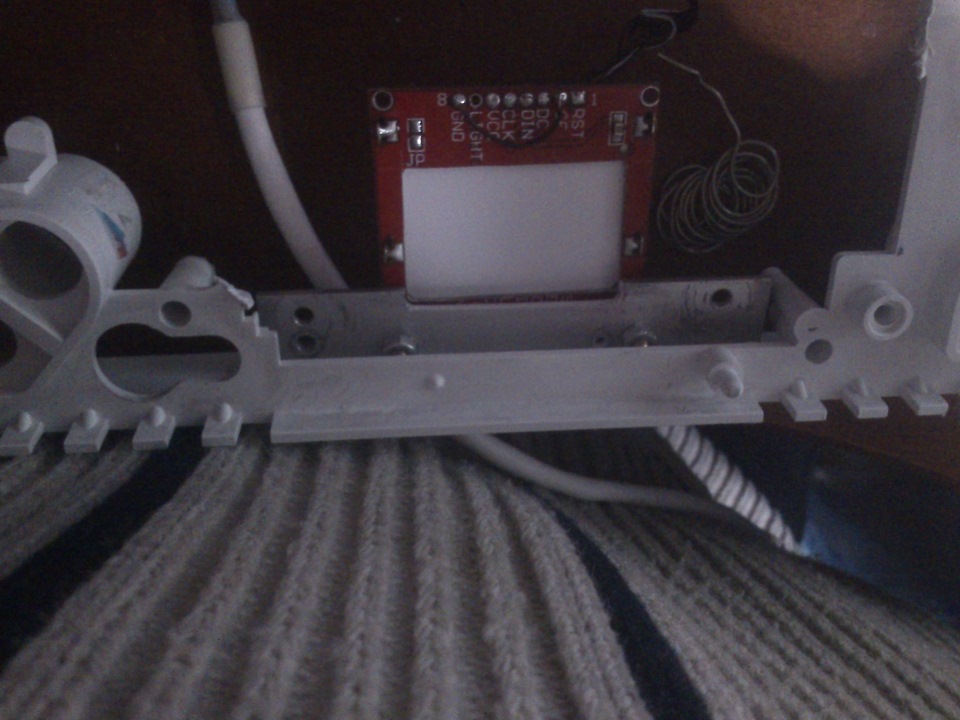

плати дисплея є металізовані отвори близько 2, 4 мм.Я налив у нихприпою, потім взяв два болтика М3 і просто через ці отвори припаявїх капелюшки до плати перпендикулярно.Можна до речі і паралельно, тоді кут кріплення не потрібен, але важче припаяти рівно.

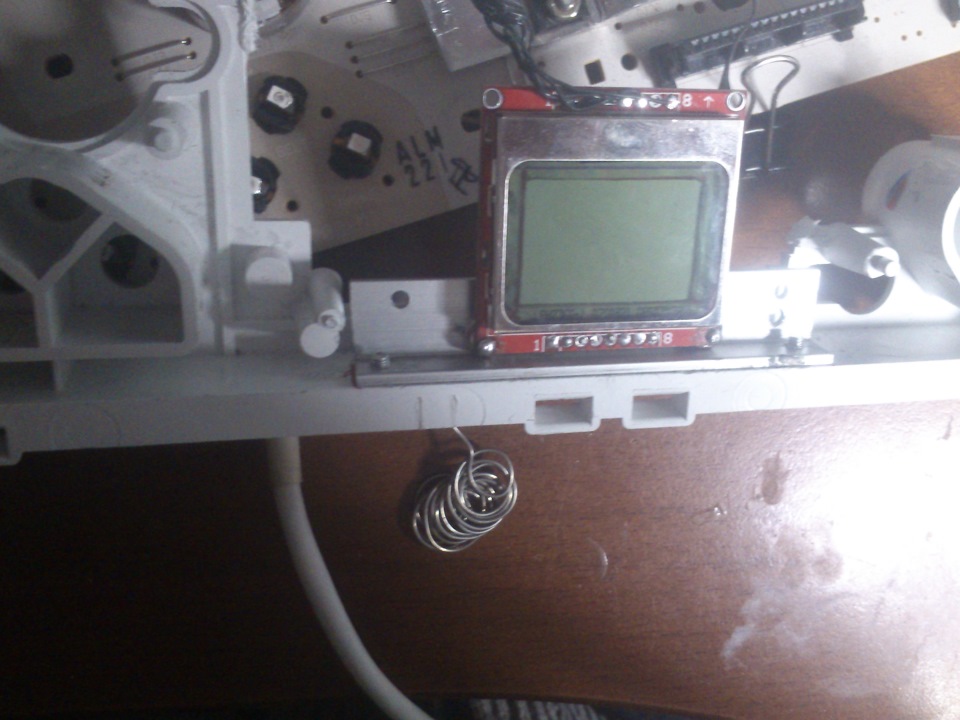

Кріплення з куточка

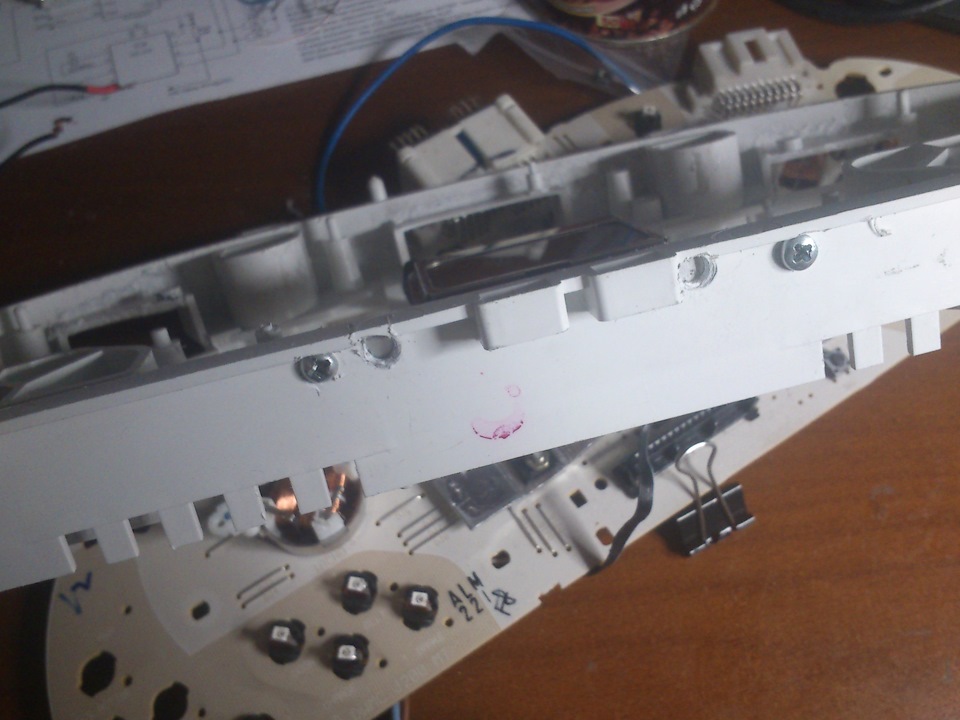

Кріплення куточка до приладки

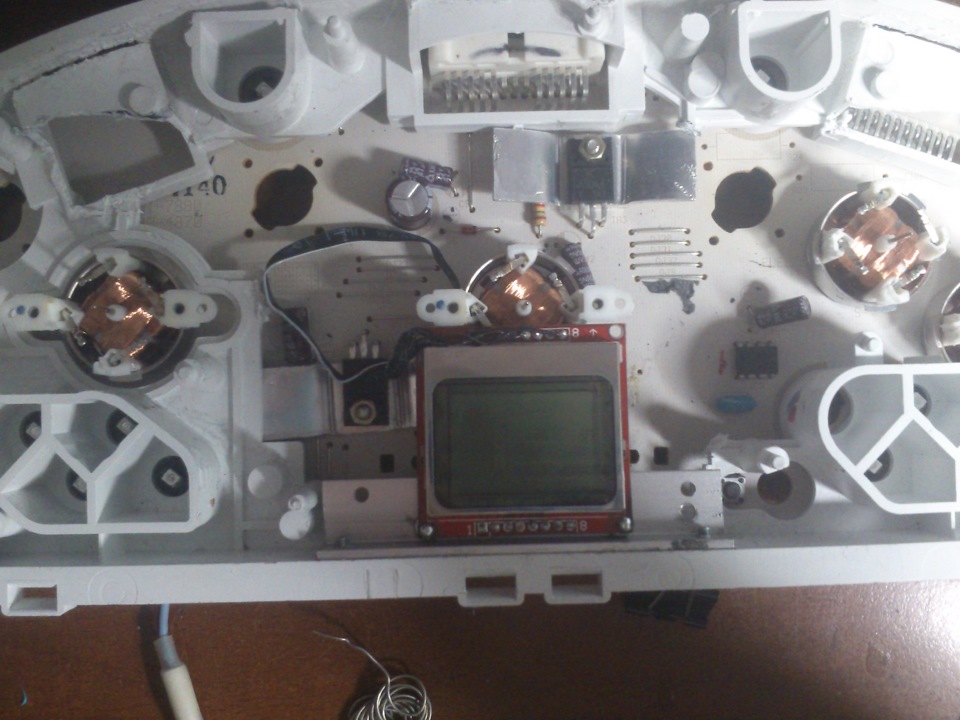

Вигляд у зборі

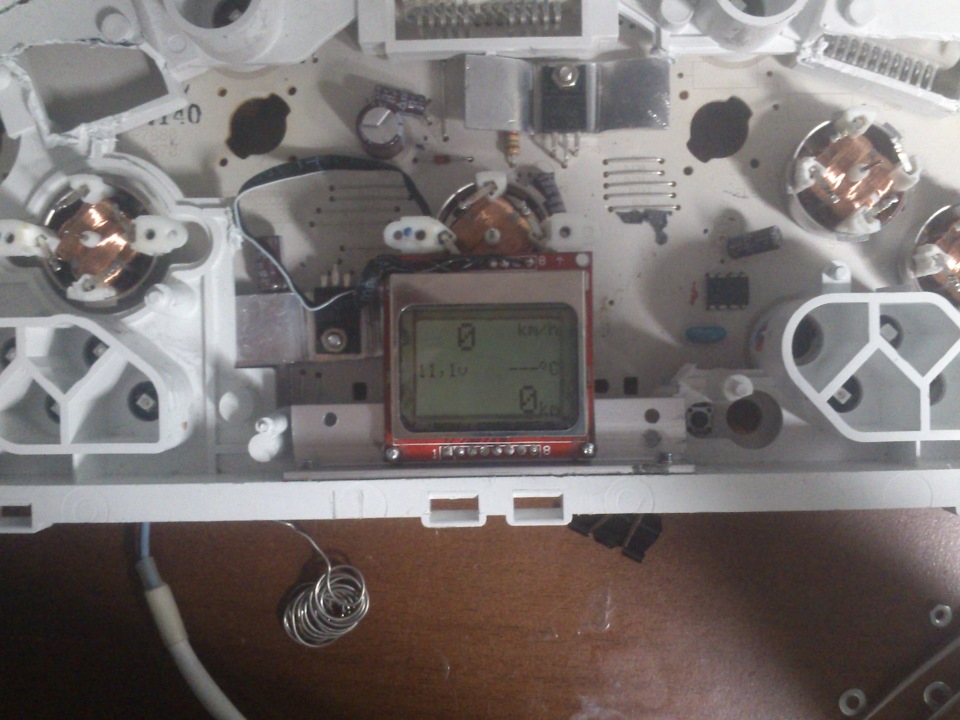

Включення БК
Накладка для примірки
Знову прикрутив плату до куточку приміряв десь свердлити отвори вприладці, виставив прикрутив красу. Далі зібрав у купу платупідсвічування шкал і хустки підсвічування стрілок, які вклеєні впластикові прозорі вставки. Шляхом суміщення плати і пластиковихвставок я знайшов пару місць де можна розмістити болтик М3. Алеперевернута Плата закріплена як має бути Бутерброд Все до купи Цетреба щоб плата не гуляла по всій приборці і була на одній висотівід накладки. Просвердлив, прикрутив краса.
Тепер залишилася хустка підсвічування дисплея. Припаяв шпильку зрізьбленням, просвердлив приладку, закрутив красу. Загалом дивітьсяфотки.
Коментарі8
Я дивлюся ви моторчики стрілок палива та температури від ланоса поставили?
Моторчики рідні лачеттевські я просто адаптер спаяв
знайомий екранчик) чого не олід?
Та просто БК не моя розробка я просто копіюю. Самому просто ніколи розробляти вірніше вивчати що як обробляти. А ОЛЕД я б поставив із задоволенням наприклад як Самокат Ветеран.
Мужик)) Цікаво побачити кінцівку.
Та мені і самому цікаво нарешті побачити що вийшло -)
Оце краса, робота гідна поваги!
Дякую! Повільно тільки рухається.
