Продовження першої серії
Вирішено було сховати провід відеореєстратора, тому що він звисавіз дзеркала ЗВ, що завдавало деякі Однією з незручностей було те, що при висячому дроті та включеному радіо — останнє починалофонувати, варто було вимкнути провід регу з розетки і радіопочинало ловитися чудово.
, я хотів просто запустити провід під обшивкою стійки і встромитийого в ту ж розетку, але Максим mkovalenko Такі "ламерські" підходи не приймає)) і вирішив зробити все розумно!

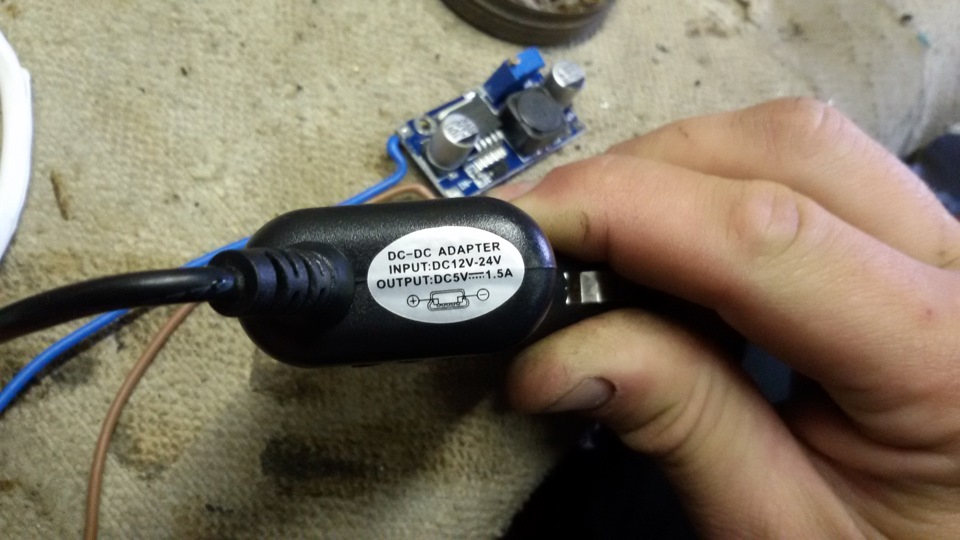

Характеристики рідного блоку живлення відеореєстратора

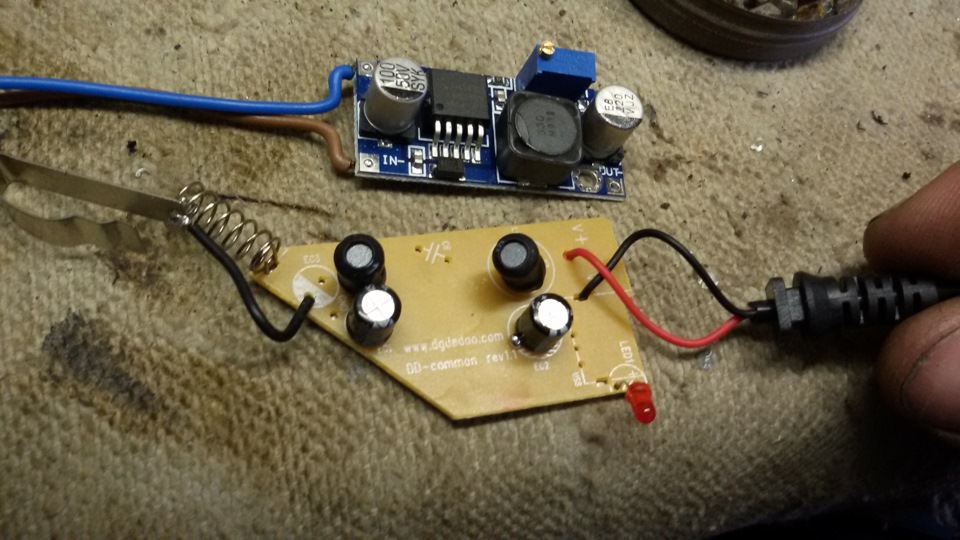

Для порівняння:начинка рідного блоку та плати, яка піде йому назаміну
p>

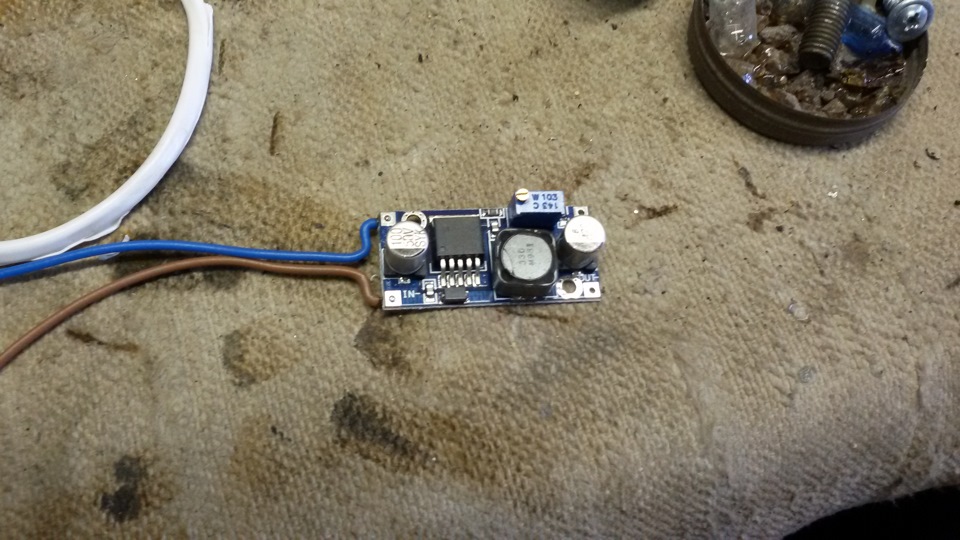

На вході
і на виході

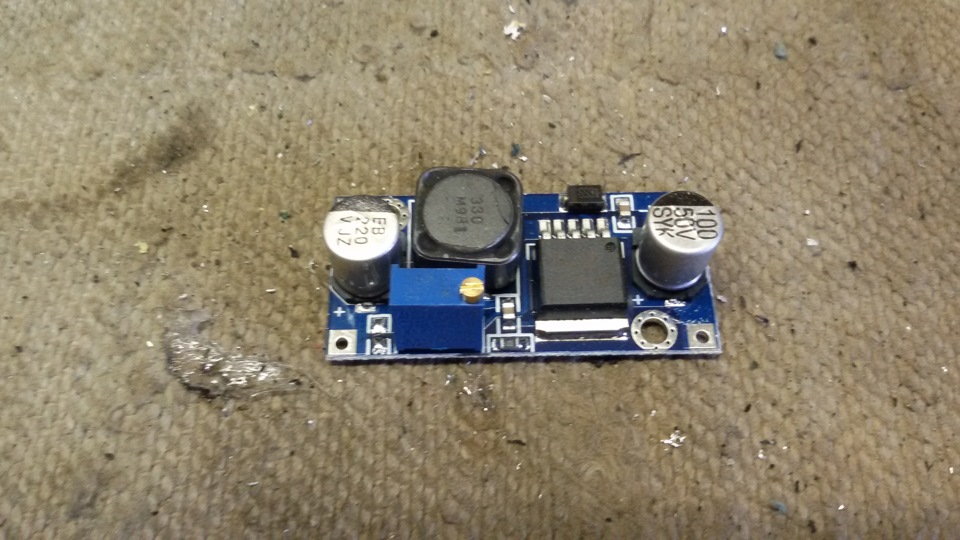

Вихідна напруга регулюється багатооборотним резистором, післявстановлення вихідного в 5 Вольт регулятор був зафіксований, щобзапобігти різному вольності в його регулюванні від трясіння таінших факторів.

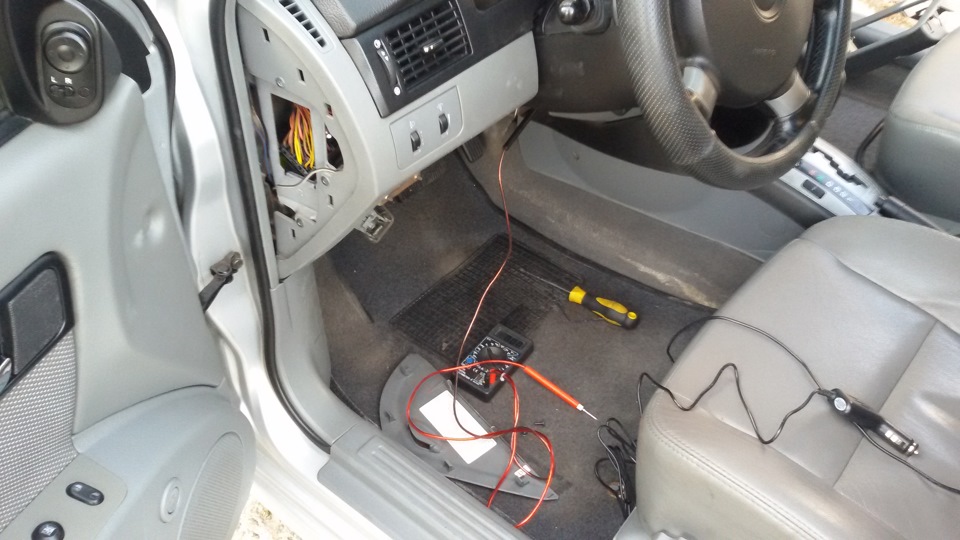

Ну далі сам процес
<Фінальний результат
+ до всього замінив відбійнички капотаЗапчасти на фото:96301472, R17202
< p>
Усім успіхів та процвітання!
Коментарі16
Красавчег!а де взяти такий регулятор а то на чи їх там купа, я так розумію з регулюванням до 5v на виході?
Ну той, який мені поставили, може і більше на виході видавати, просто виставили йому 5 вольт і заклеїли резистор, щоб він потім не змінив своє становище, а відповідно і вольтаж)) На Алі їх реально купа, радити не візьмуся, який поставили такому і радий )
Давно собі хочу так зробити! Всі руки не доходять, а то завагався відеореєстратор від прикурювача включатися при повороті ключа в перше положення (режим паркування, так званий). Він тоді взагалі не потрібен, а включається. Давно хотів до запалення пі...
Ось ось, саме цієї проблеми я і позбувся)) Чого і всім бажаю))
Від куди плюс то взяв? Це колодка запобіжників? Лівий верхній контакт виходить? таки ось ту 5-ти ногу мікроху відпаяв і посадив би на великий радіатор. паяв таку ж схему, з 12 отримували 3,7. Дуже сильно грілася. що він своїм виглядом (читай працюй) ...
так при 1.5А температура 95 градусів ... знайшов огляд #
Руку обпалює вже за 1 ампера. Правда бачиш у нас зниження з 12-14 до 3,7. У тебе до 5, буде трохи легше.
У такому разі було простіше зробити самому перетворювач на двох мікросхемах LM7805. На виході випрямлену напругу. Одна тримає здається до 1-1.5А (точно не пам'ятаю). Робиться дві штуки, підключаються в паралель і отримуємо мінімум 2А. З радіатором си...
А я просто хочу до центрального плафона підключити, там приходить плюс із запалювання
його ж тоді вручну потрібно буде вкл викл ) не дуже зручно
від запалення! туди два плюси йде, на плафон. постійний і з ключа - щоб світло гасло відразу без затримки якщо запалення вкл
супер, дякую за підказку, я забув зовсім про це!
підкажи, де купував регулятор напруги
У mkovalenko
знайшов ru.aliexpress.com/item/DC…1-23V-30V/1985025771.html
Ага, саме воно! =)
