Руки сверблять що-небудь попилити.

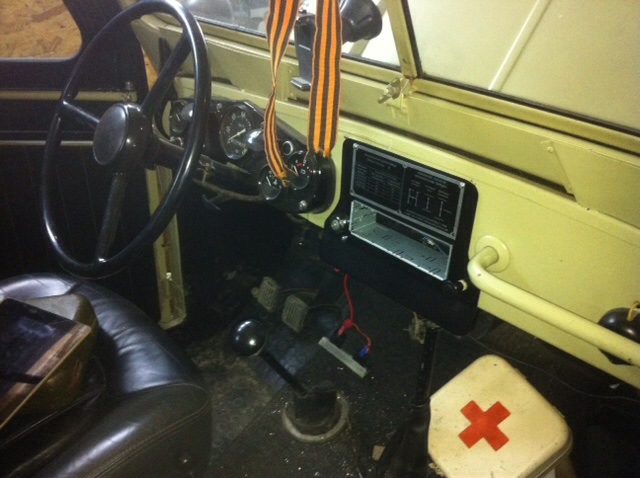

Приступив до виготовлення центральної панелі управління всієюелектричною лабудою в автомобілі.
У планах розміщення перемикачів:
Доп світло передній
Доп світло задній/Фарошукач
Харчування на задню розетку/Місяць
Підсвічування салону
Вентилятор печі/Вентилятор обдування лобового скла
Двірники/Мотор омивача?
Вкл/Вимк плюс лебідки
Діодна індикація:
Вкл плюсу лебідки
Увімкнення переднього мосту
Увімкнення зниженої

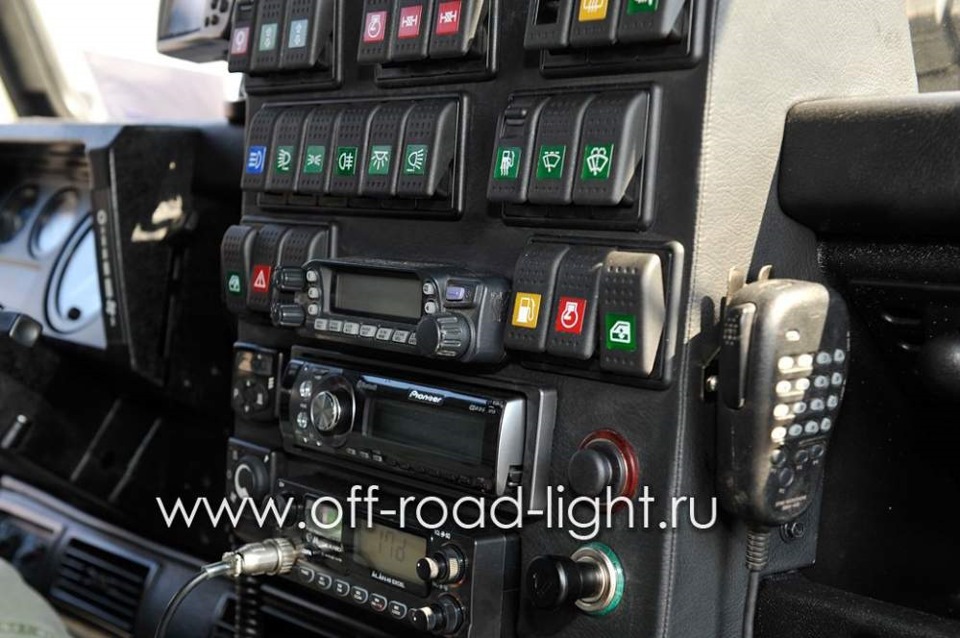

Цікава лінійка, велика кількість варіантів включення та величезнийвибір піктограм.

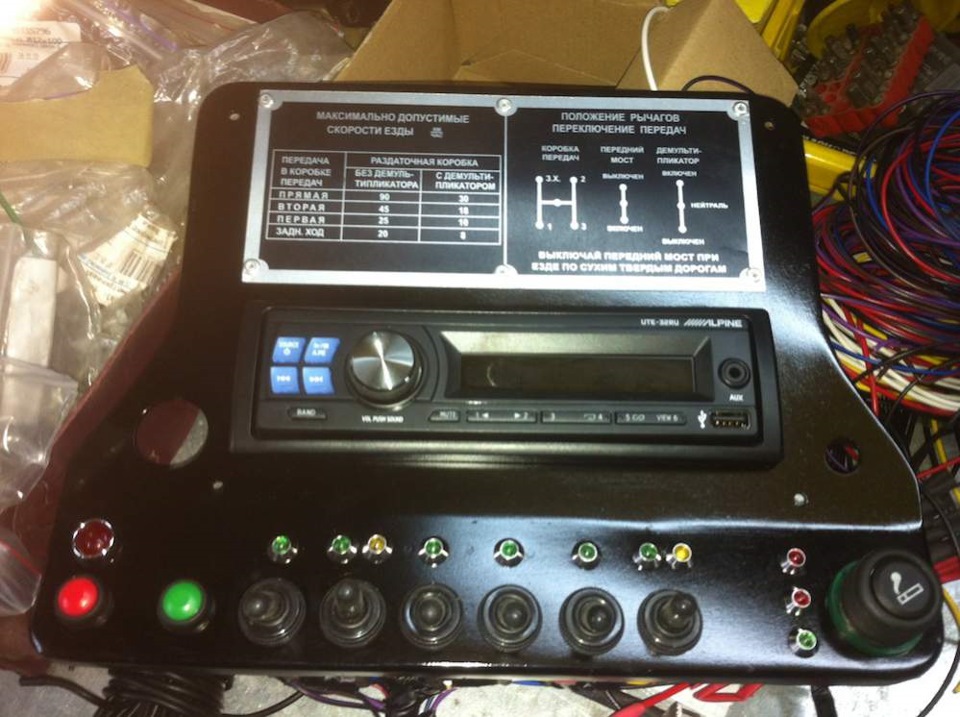

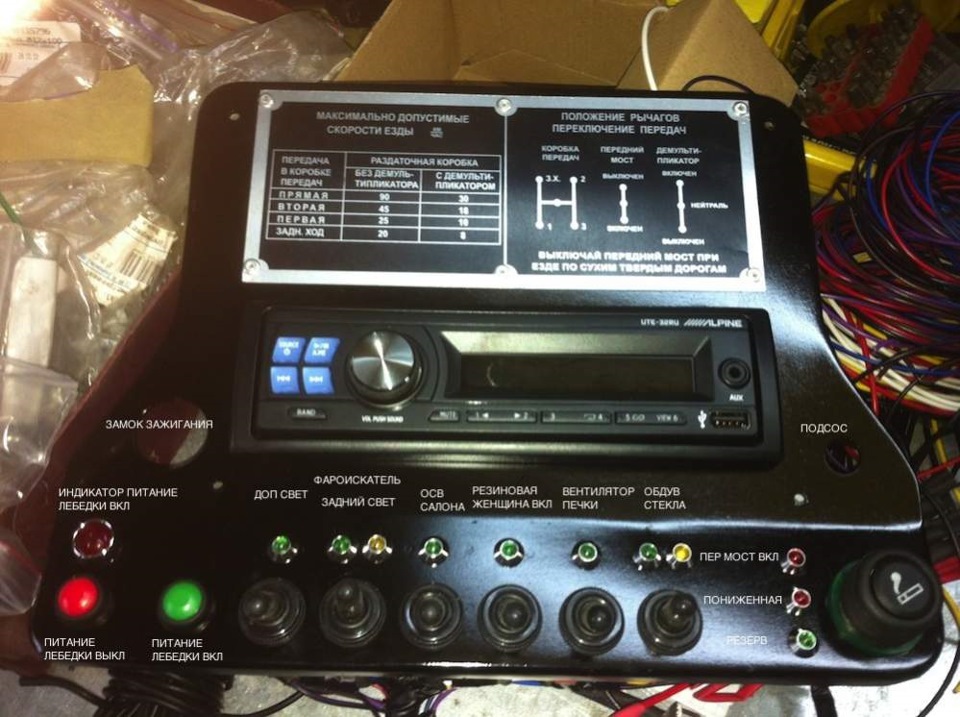

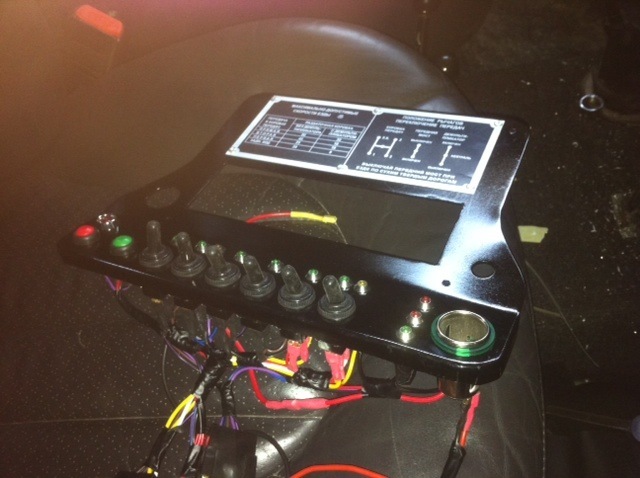

Але з доступністю кнопок виникли проблеми, та й ціна фантастична, тому вирішив встановлювати обгумовані тумблери. У результаті вийшлатака панель, за написами думаю зрозуміло що для чого. Наклейкизамовлені на металізованій основі. Індикація включення передньогомосту та демультиплікатора, для безпроблемної роботи у брудіреалізована на штоках роздатки з використанням герконів тамагнітів.
Передня акустика стала на стандартне місце в бічну карту під ногамиводія та пасажира., і після невеликих доробок з'явилися такі заднідинаміки, розташовані за головами, що особливо цінно в такійгаласливій машині, як ГАЗ-69.
Коментарі20
Дуже гідно зробили. Багато варіантів бачив, але Ваш сподобався найбільше. Мені звичайно це не треба. Подобається мінімалізм Козлика, але у Вас краса.
Хотілося б детальніше про геркони та магніти в РК, залишилися фото?
Є і геркони і магніти і навіть запилив для них кронштейни, але до реалізації так руки і не дійшли. Тому що напевно це скоріше пустощі ніж функціонал.
Дядько Митя! Як кажуть, фото в студію! Ну і малюнок як це повинно встановлюватися, дивись знайдуться бажаючі втілити в життя, побалуватися багато хто любить))
Text Пізніше постараюся накидати. Зараз тривалий час не поряд з машиною. Суть проста. Кінцівки У бруді не пройдуть тому геркони. Боку, тіла корпусу там вистачає. Торці штоків засвердлюємо, нарізаємо М4 і кріпимо неодимові магніти (у формі кільця) гви...
Дякую!) За роз'яснення! А головне за ідею! Все просто і зрозуміло, ліпитимемо, різатимемо, болгаритим і свердлимо))
А як тобі таке?))
Динаміки в танкові фари оригінально, панель залікова
Намагався.
Все чудово, тільки динаміки прямий над головою ставити так не варто. Голова втомиться слухати)) Краще під торпеду вище. Тоді голосніше зробив і все чутно. Що на ниві, що на уазі. Тільки на ниві динаміки у дверях та полиці задньої. УАЗ 2 над головою і...
понелька супер, а надувна баба працює?
Звичайно працює!
Гарна панель! Я вже хотів запитати яким чином зроблені написи над тумблерами на панелі, і тут побачив напис на дірці від замку запалювання ... ))
Це було планування написів. ) Пізніше вже замовляв таблички.
Написи прикольніше виглядають. А іконки підсвічені зсередини?
Ні, але підсвічені синім діодним променем зверху. Ідея взята з принципу штатного підсвічування Акорду. Променя не видно, а у повній темряві вся панель видно добре.
А світить звідки? Я пришаманив до редуктора на моторчик двірників червоний діод, щоб на годинник і дефлектори світив.
З моторчика і світить. Діодна лампочка підсвічування на яку одягнений ковпачок колісного вентиля в міліметровим отвором по центру.
Просто і практично! А я гнув козирок з нержавіючої сталі...
до речі на першому фото ровер якщо я не помиляюся?
