Електрозамок багажника

Всім привіт!
Спробую написати запис у бортжурнал і скинути пару фоток, якщовийде, тому що інтернет гальмує жахливо(
Вирішив встановити в машину електрозамок багажника з двохпричин:
1. Ключем багажник не відкривається, замок перебирав, змащував, походу ключ уже старий і злазив.Є другий ключ трохи в кращомустані, то якщо помучиться, то їм можна відкрити багажник 2. Другапричина установки електрозамка це те, що в автомобілі стоїтьсигналізація і на брелоку є кнопка на додатковий канал, і вирішивзробити відкриття багажника з кнопки.
Для цього було куплено:
1. Електрозамок Convoy x-2 v.2 45 грн
2. Кнопка відкриття багажника 20 грн
< 3. 4-х контактне реле ціну не пам'ятаю
4. Запобіжник 10А десь 3 грн

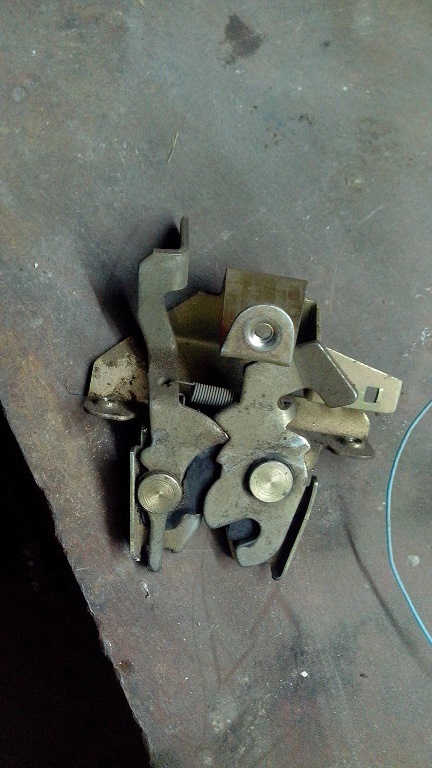

Зняв замок і просвердлив отвір у клямці

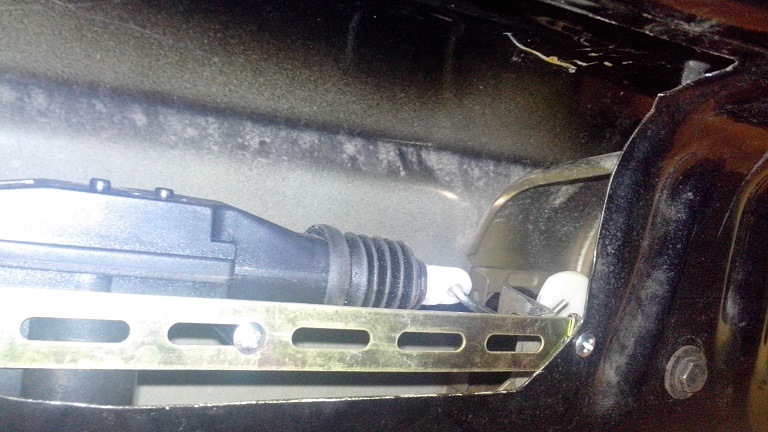

З електрозамком у комплекті йшла кріпильна планка, шурупи татяга, яку можна вигнути та підігнати за розмірами, що я зробив іприкрутив електрозамок

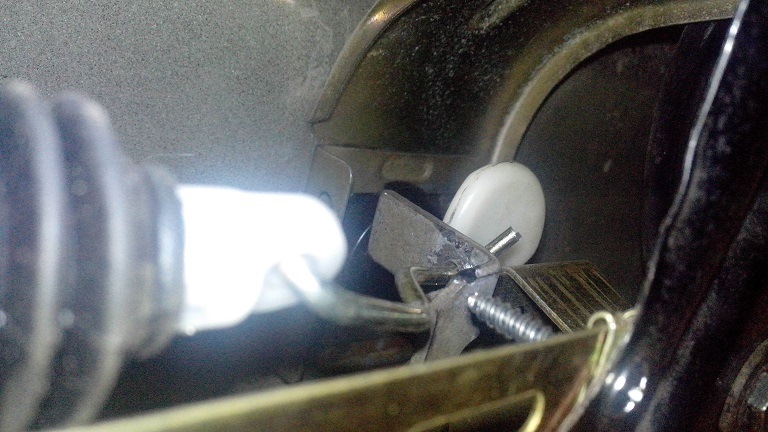

У шуруп роботі електрозамку не заважає, просто сфоткав під такимракурсом

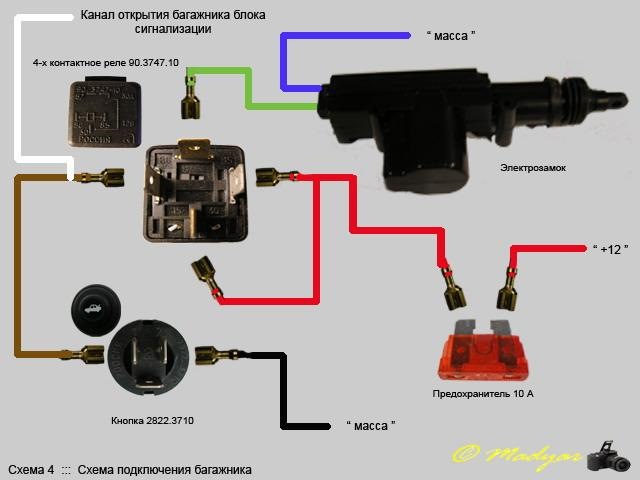

підключав електрозамок за схемою, яку знайшов у ніті, нічогоскладного в підключенні немає

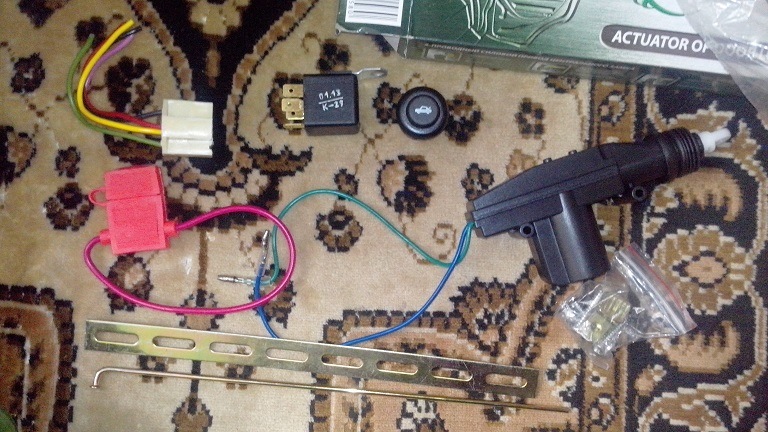

Запчасти на фото:28223710<
так само в інтернеті знайшов схему своєї сигналізації та підключивдод. Канал до кнопки, яку встановив у бічну панель, що знизу підторпедою. Щоб відкрити багажник з пульта потрібно третю кнопкуутримувати 3 сек.
Мінусовий провід електрозамка прикрутив до його кріплення, аплюсовий проклав також як іде стандартне проведення, під накладкамипорогів. Всі з'єднання пропаяв.

Тепер багажник відкриваються з пульта, з кнопки, за допомогоюважеля багажник/бензолючок і за допомогою ключа (якщо вийде).

>
