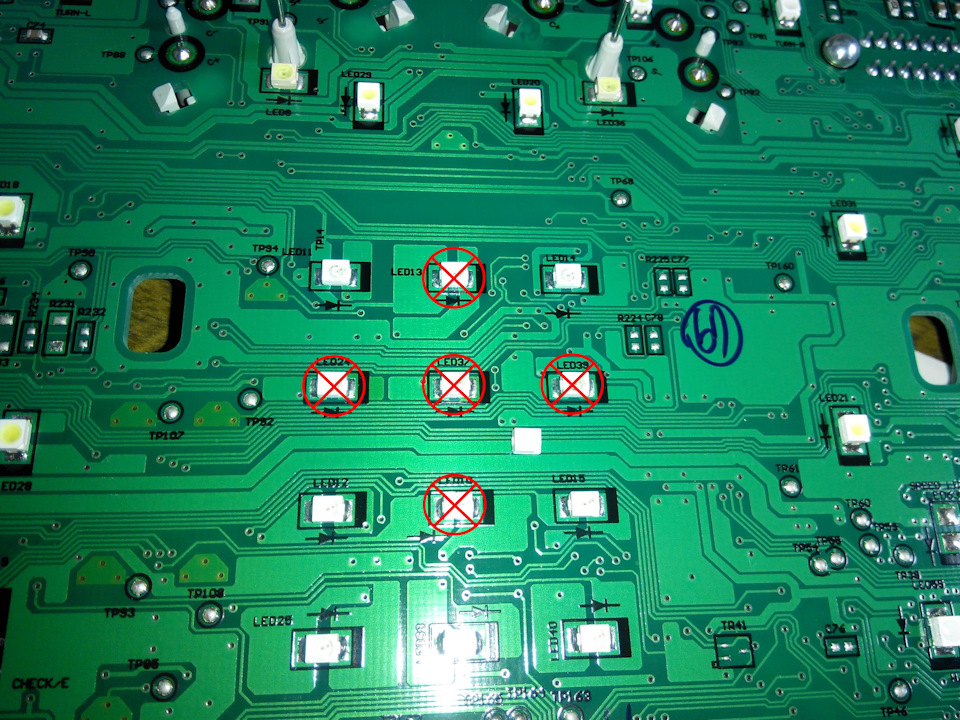

Не минула і мене ця доля, після 50 тис. Км. Заморгав дисплей напанелі приладів. Загальна болячка тридцяток FL-серії, зітханнясиніх світлодіодів підсвічування дисплея. 5 з 12 Заздалегідьзамовив на Алі "3528 1210 blue SMD 460-465K Ultra Bright LED".Через тиждень (рекорд швидкості доставки! ) вони були вже у мене.100 шт, нові, упаковані в стрічці, як і всі SMD. br/>
Перед розбиранням не забудьте відключити акумуляторну батарею, начебто і не повинно, але є все одно ризик отримати спрацювавер-бег в морду.
Послідовність розбирання, всі шурупи під хрестоподібний шліцH2.
1. Два шурупи (потай) в козирку приладки, використовувати короткувикрутку
2. Два шурупи спереду під кермом (кермо крутити вліво і вправо) іодин знизу для зняття облицювання керма<
3. Козирок ривком на себе зняти, від'єднати кабель кнопки «TRIM», прив'язати до чогось (а то провалиться всередину і забудетепідключити, як я)
4. Чотири шурупи, витягнути приладку і відключити три роз'ємиззаду, на клямках
5. Розбирання панелі приладів - все на клямках, зняти задню кришку, передню зі склом
6. Зняти РК-дисплей – відтягнути нижні засувки вниз і підчепитидвома дерев'яними паличками зліва та праворуч роз'єму (обережно, скло крихке! )
7. Намітити нульове положення (крайнє проти вартовий) і знятистрілки приладів - провертаючи проти вартовий і тягнути на себе

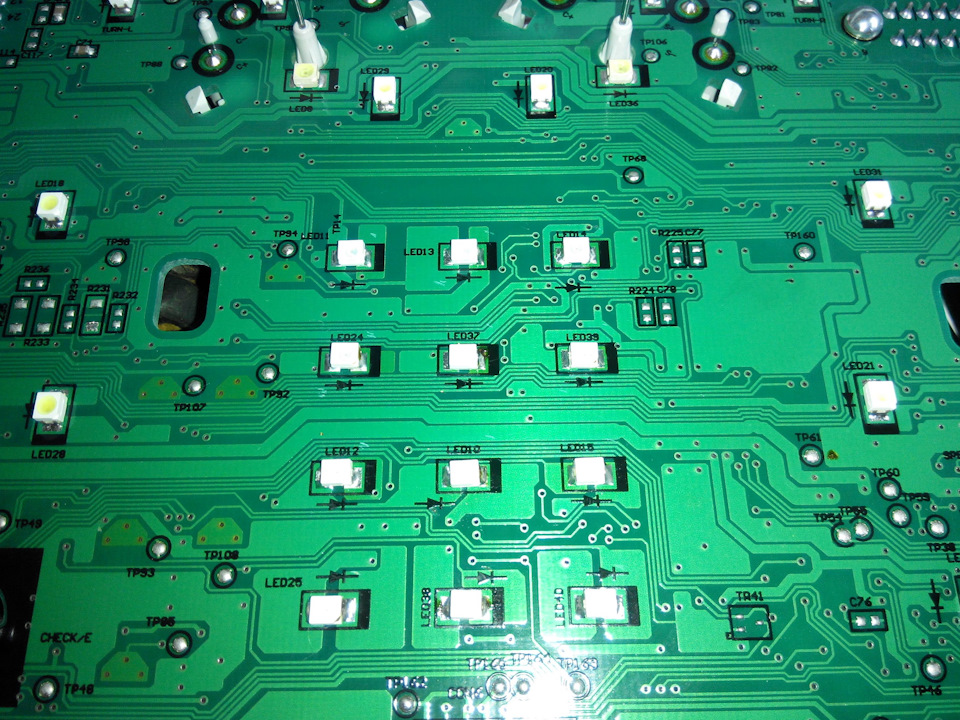

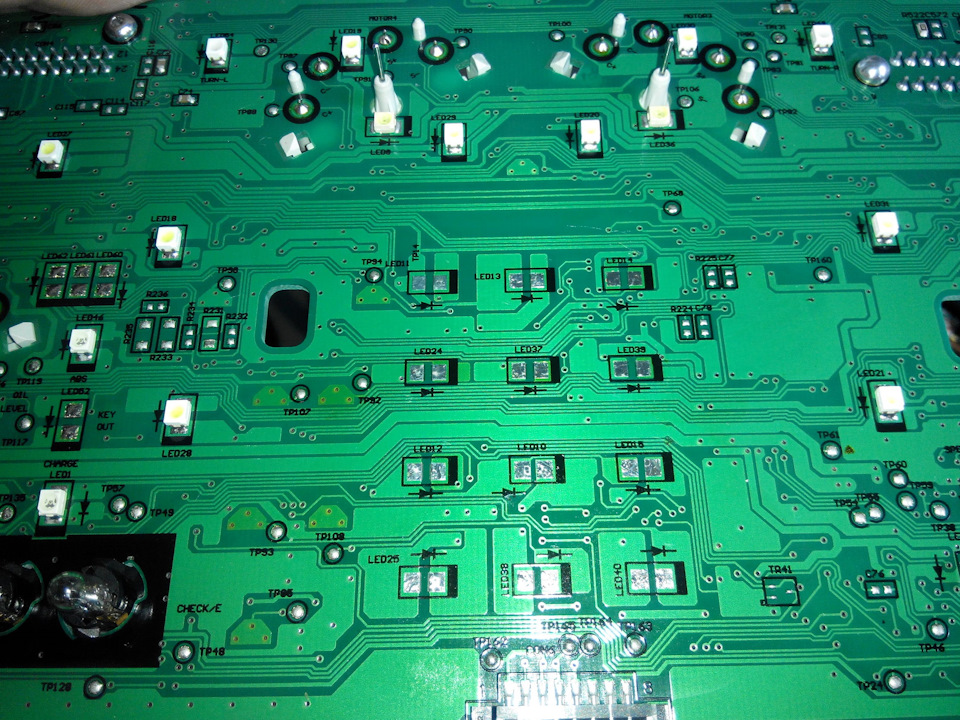

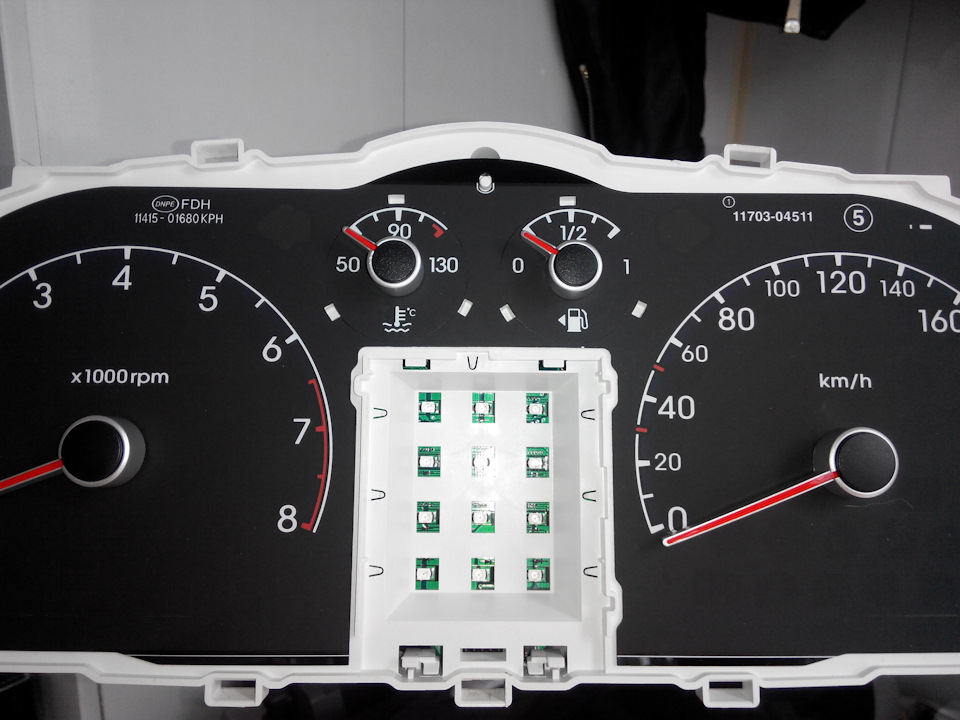

8. Все, плата в руках Тепер паяльником всі 12 світлодіодівпідсвічування РК-дисплея по черзі, відпаюємо один край світлодіода, підводячи пінцетом, потім інший. Усі світлодіоди у смітник безжалю! За допомогою паяльника та обплетення прибираємо соплі зайвогоприпою та розчинником залишки флюсу. Беремо зі стрічки новісвітлодіоди 3528 і запаюємо на місця, у всіх скіс на корпусі справавнизу (якщо забули звернути увагу при відпаюванні). Ще раз протерлиплату від флюсу, ланцюжком продзвонили світлодіоди (мають слабосвітитися) прямо на платі на справність (чи мало) і збираємо взворотній послідовності. Стрілки встановлюємо, повертаючи протигодинникової та притискаючи, до збігу з мітками.Запчастини нафото:LE028, LE038
Після заміни світить незвично яскраво, видно чітко навіть припрямому сонці.
