Усім дратуті!

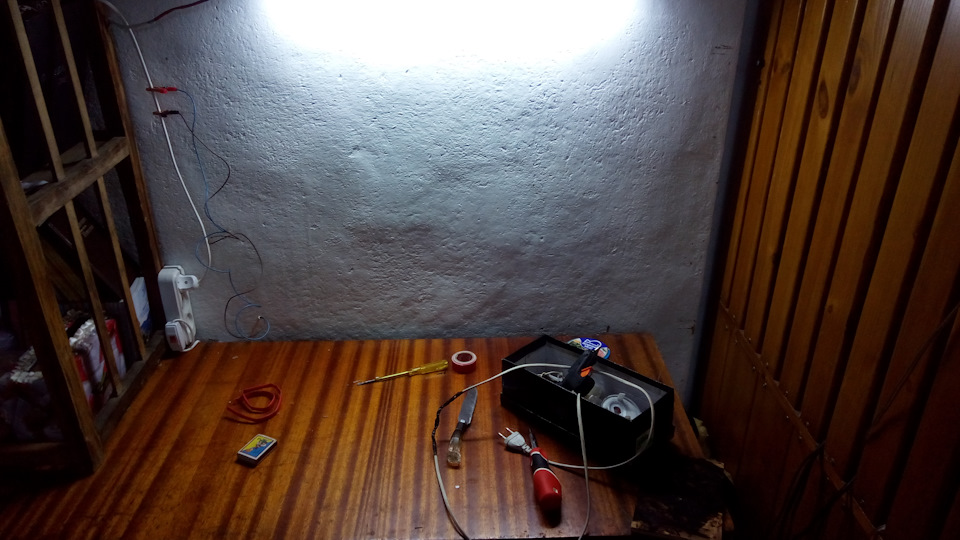

i> Перед початком всієї історії хочу поділитися радістю! Нарешті ясобі зробив нормальне робоче місце, де можна паяти і не засиратикухню і все навколо.
І крім того, заздалегідь висловлюю величезну подяку двом людям, які добрим словом допомогли або просто посприяли просуванню справи.> Жека руки-паяльники DoubleTiger Та Бодяsofterius.
Заздалегідь перепрошую, фоток мало, у багато, можливо, варто булоце все розбити на кілька статей. Виготовлення плат методом ЛУТ. Оті знайшовся привід. Жека про якого згадувалося вище всіма правдамиі неправдами намагався відговорити мене від витівки з платою, мовляв, стрічкою простіше. Тут я з ним згоден. Простіше, навітьдешевше, АЛЕ! Блін, я ж хочу зробити плату сам. І Жека, твоївмовляння на твою улюблену стрічку, тільки підстьобували на те, щобробити все, що задумав))

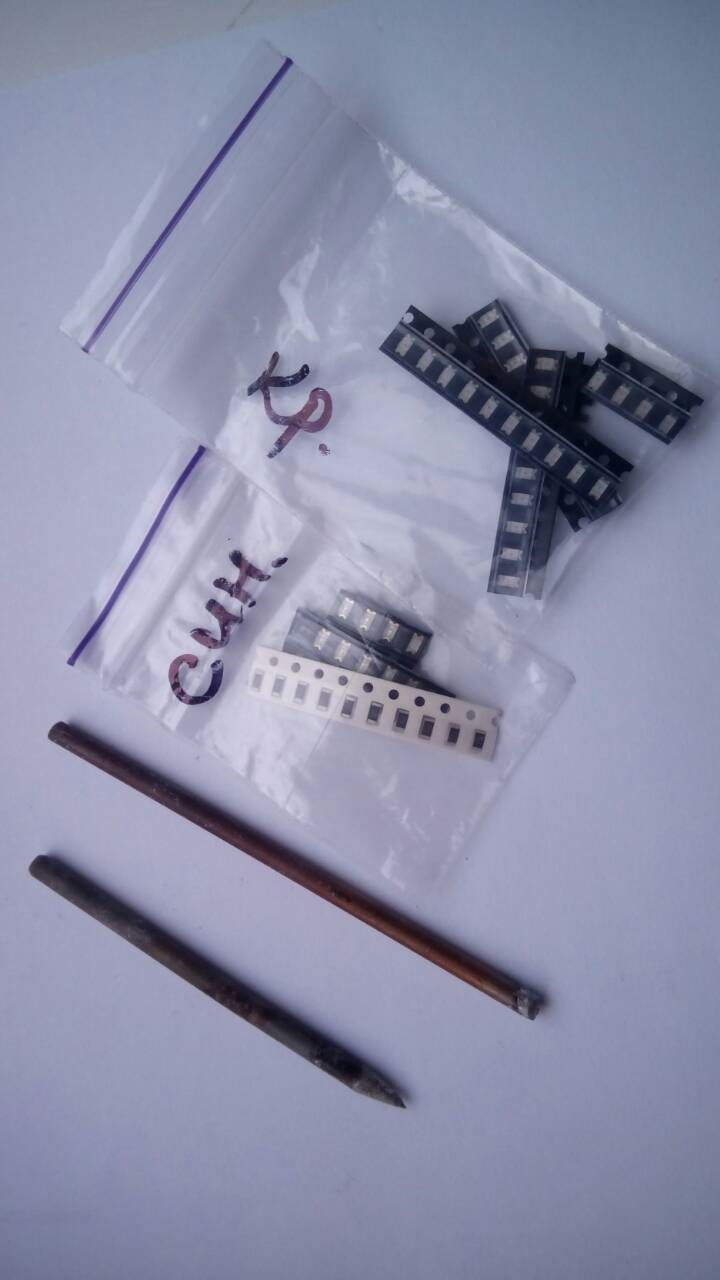

Тут без допомоги Жеки не обійшлося, у мене в місті не знайшлосячервоних СMD світлодіодів, тому все за списком купував у магазиніЖека, і вже відправляв мені. Чому сам не замовив? а Щоб запісляплату не платити. А в інтернет магазинах або дорого все, абопотрібне замовлення на 200 грн. І ось посилочку в мене в руках зусім компонентами.
на довантаження Жека ще підігнав пару тиснув для паяльника. Теждякую
День перший труїмо плату.

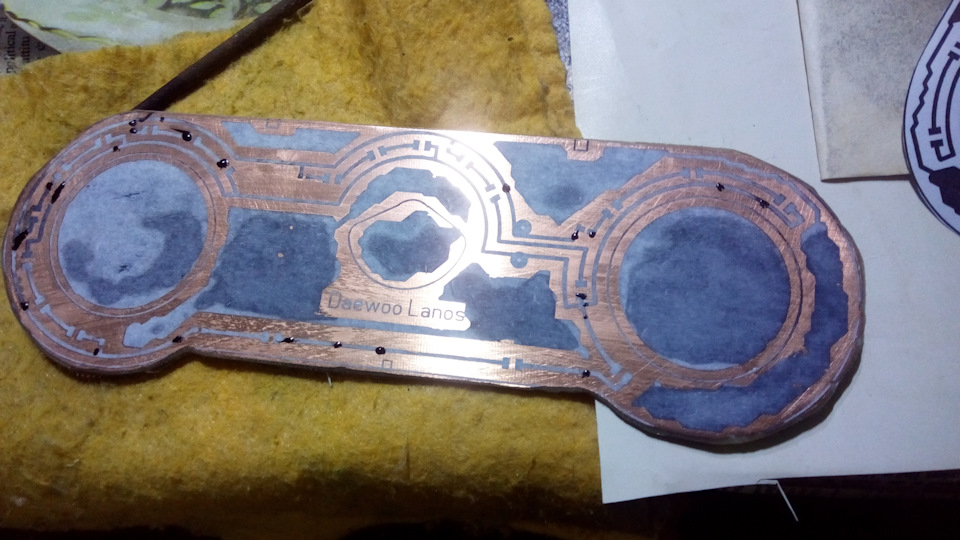

Сам макет плати на драйві вже готовий скинув хтось. (вибач, тойхто скинув, я намагався знайти тебе в ЛЗ але не знайшов. Походудесь у коментах домовлялися), у будь-якому випадку, дякую ційлюдині! Роздрукував плату на роботі, на звичайний фотопапірнайтонший, вирізав зі склооліту майбутню плату, зашкурив, знежирив, і праскою переніс малюнок. Доріжки перманентним маркером.Приготував розчин із соди, лимонної кислоти та перекису водню. Алетолком нічого не вийшло, дуже багато всього цькувати, а сама фольгадрібна дуже товста попалася. За 3 (! ) години доріжки стали простогорбками, але не придивляючись важко взагалі помітити процес. Тутна допомогу прийшов Бодя, він уже знавець у цій справі, і підказав учомусь мої помилки. А це:1. Тонкі доріжки на платі. 2. Вільні місцяможна зафарбувати " полігоном " щоб менше цькувати. 3. Травитикраще у хлорному залозі. Ціна питання копійки, а різниця відчутна.4. Друкувати можна на аркушах із журналу, або чогось подібного, глянсового. Тому…
День другий, продовжую цькувати плати:

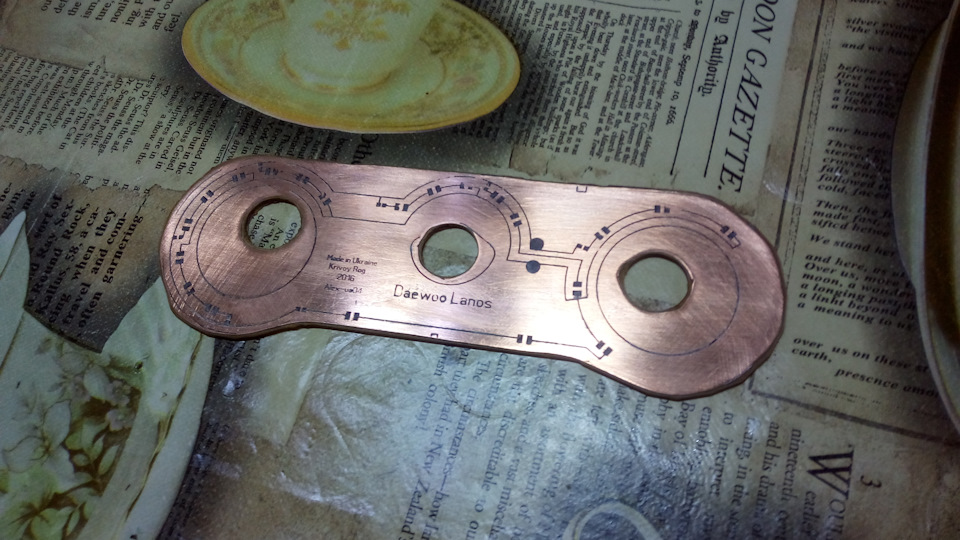

Купил у магазині склооліт тонше, баночку хлорного заліза, трохизмінив саму схему, роздрукував на обгортці з пачки паперів А4, іпереніс усе на заготівлю вже плати 2.0. Приготував розчин хлорногозаліза і опустив у цю бадягу плату. За годину все витруїлося
/p>
І давай усю цю справу тулити в сам БУП. Я провозився ще години 2.Поки позапихав світлодіоди в крутилочки (світлодіоди типу грибочки, 3мм в діаметрі), поки все зібрав, але зрештою плата світилася нудуже яскраво, хоча резюки брав із запасом, тобто опір більше ніжпотрібно. Щоб приглушити світло, впаяв ще один різюк на 330Ом, після чого все світилося як слід, але синя частина не горіла. Я йдосі не зрозумів чому. Але займатися цим не було сил. Відклав усена потім. І крім того, в машині ще не крутив вентилятор. Переставпрацювати. Вся справа виявилася в тому, що я одягнув ногамишайбочку
через тебе зараза, я 2 дні мерзнув у машині.
День третій, продовжуємо паяти.
Справа в тому, що не було світлодіода в заслінці забору повітря.точніше я його робив, але помилково вставляв у саму болваку, атреба в набалдашник, який одягається на болванку. І тому припершому перемиканні він розвалився. Зробив світлодіод у важелізабору повітря, і перевернув шайбочку, щоб грубка гріла. Врезультаті вийшло таке
не горить знову ж таки синя частина, і перестали горіти 3світлодіоди
День четвертий:фінал
Тут ту ясно справу не змирився я з результатом, і вирішивпереробити все розумно. Повиковирував усі світлодіоди з крутилок, заново все попаяв, направив з прямо на покажчики, закрив усі дірки, все загалом чітко. З крутилкою швидкості вентилятора взагалі жерстьбула. Спершу згорів сам світлодіод, прилип до паяльника. Вирішиввикористати смд-шний синій. Залишився один такий.
світлодіод не видно через його розміри. Він 1, 6мм завдовжки і 0, 8мм завширшки здається. А ще й світиться потім відламалася ніжкарезюка. І відламалася біля самої підстави, що паяти було дужеважко, але я впорався. Сфоткати природно забув. Але головне всепрацює.На самій платі, з червоними світлодіодами розібрався, мультиметром визначив який не працює (погано припаявся), йогопідпаяв і все. А ось із синіми попотів. Подаю напругу як завжди, навсю схему через різюк — не горить. Подаю без резюка - горить, алеяскраво. Випаяв різюк який поруч із світлодіодами, по суті має всепрацювати, а воно не горить. Я хвилин 4 з ними розбирався. Поперепаював інші всі світлодіоди, і червоні та білі — результатнуль. Єдине що допомогло - прибрати з ланцюга один світлодіод, щобвийшло 2 світлодіоди, і 2 резюки. Тоді горить, але не рівномірно.Але вся ця справа так уже дістала, що я змирився. Зібрав усе тапішов ставити на машину. Поставив - і зламав світлодіод нарегуляторі забору повітря - знімаю все, йду перепаювати, збираю ізнову ставлю на машину. Вмикаю світло — не горить, поки думавчомусь, пішов димок із БУПу. Все зрозуміло — десь коротить. Зновузнімаю — несу додому, розумію. Так і не знайшов де коротило, алетермоклеєм заклеїв усі оголені місця. У результаті провозившисьгодини 3-4 отримав
результат
Що можу сказати про виконану роботу… Мене БУП дістав, і справа не вплаті, а взагалі. Щось усе з рук валиться. Нічого складного, нескажу що я рукожоп, решта пересвітів норм вийшли, а тут, хвигняякась. Сам БУП якщо раніше я одягав у машину (я про тросики) хвилинпо 10-15 згадуючи всі погані слова. То зараз із заплющеними очимавсе роблю швидко)) У планах на майбутнє ще додати резюків укрутилочки, а то яскраво щось (хоча не знаю, час покаже) і в синійзоні розібратися з пробілом. А поки що все буде так. Спасибі хтосьне полінувався і прочитав, і вибачте, що мало фоток. Робилося всене за один та не 2 дні. Минулого дня коли паяв ще проходило по паріднів, і деякі фотки загубилися)
"щось усе з рук валиться. Нічого складного, не скажу що я рукожоп, решта пересвітів норм вийшли, а тут, хвигня якась. Сам БУП якщораніше я одягав у машину (я про тросики) хвилин по 10-15 згадуючивсі погані слова. То зараз із заплющеними очима все роблю швидко))У планах на майбутнє ще додати резюків у крутилочки, а то яскравощось (хоча не знаю, час покаже) і в синій зоні розібратися зпробілом. А поки що все буде так. Спасибі хтось не полінувався іпрочитав, і вибачте, що мало фоток. Робилося все не за один та не 2дні. Минулого дня коли паяв ще проходило по парі днів, і деякіфотки загубилися)
"щось усе з рук валиться. Нічого складного, не скажу що я рукожоп, решта пересвітів норм вийшли, а тут, хвигня якась. Сам БУП якщораніше я одягав у машину (я про тросики) хвилин по 10-15 згадуючивсі погані слова. То зараз із заплющеними очима все роблю швидко))У планах на майбутнє ще додати резюків у крутилочки, а то яскравощось (хоча не знаю, час покаже) і в синій зоні розібратися зпробілом. А поки що все буде так. Спасибі хтось не полінувався іпрочитав, і вибачте, що мало фоток. Робилося все не за один та не 2дні. Минулого дня коли паяв ще проходило по парі днів, і деякіфотки загубилися)
