Як було сказано раніше після установки газу був прошитий ЕБУ длякорекції кута запалення і заразом активований круїз.
Але… як і у багатьох виникло питання як ним керувати.
Рішення у народу різне, хто кермові кнопки ставить рідні з повнимравликом, хто весло від інших автомобілів…
Я пішов іншим шляхом.
Після підключення магнітоли був досвід у виготовленні девайсу длястикування штатних рульових кнопок з магнітолою.Іі… подумалосямені, а чому б не поєднати три девайси кнопки, магнітолу та круїз.>
Гуляти так гуляти і замість необхідних трьох додалося шість, майжерояль ))
пункт 1й виконаний
які накладаються на вільне місце існуючих плат, і з'єднуютьсяштирьками роз'ємів основних плат.

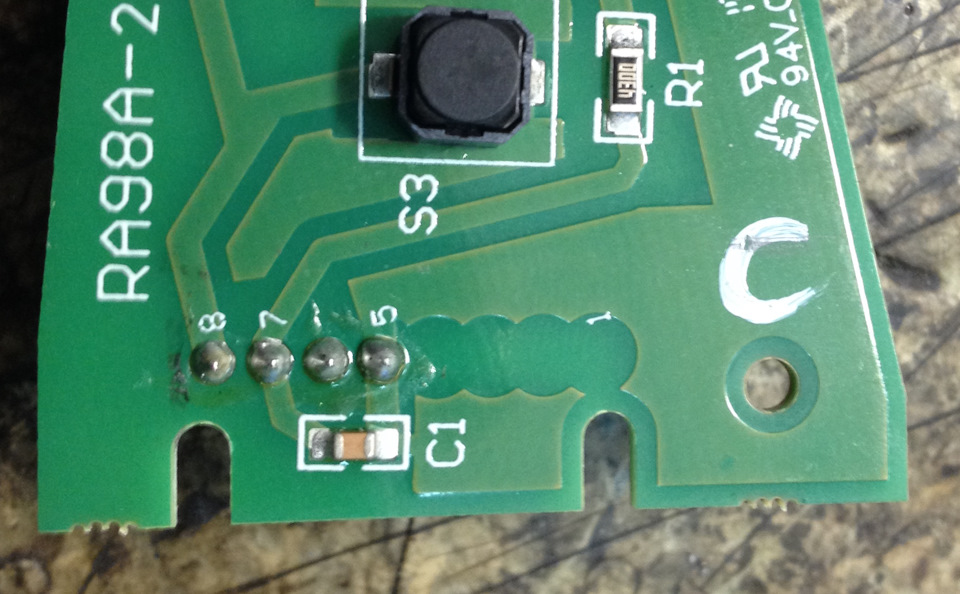

ліва

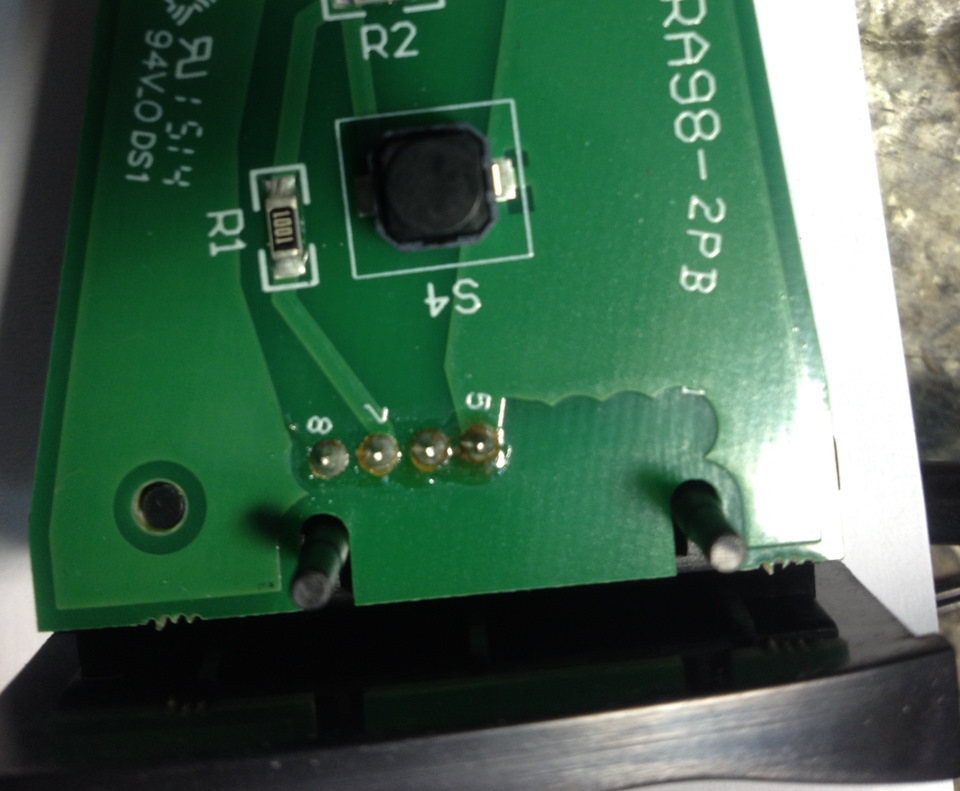

права

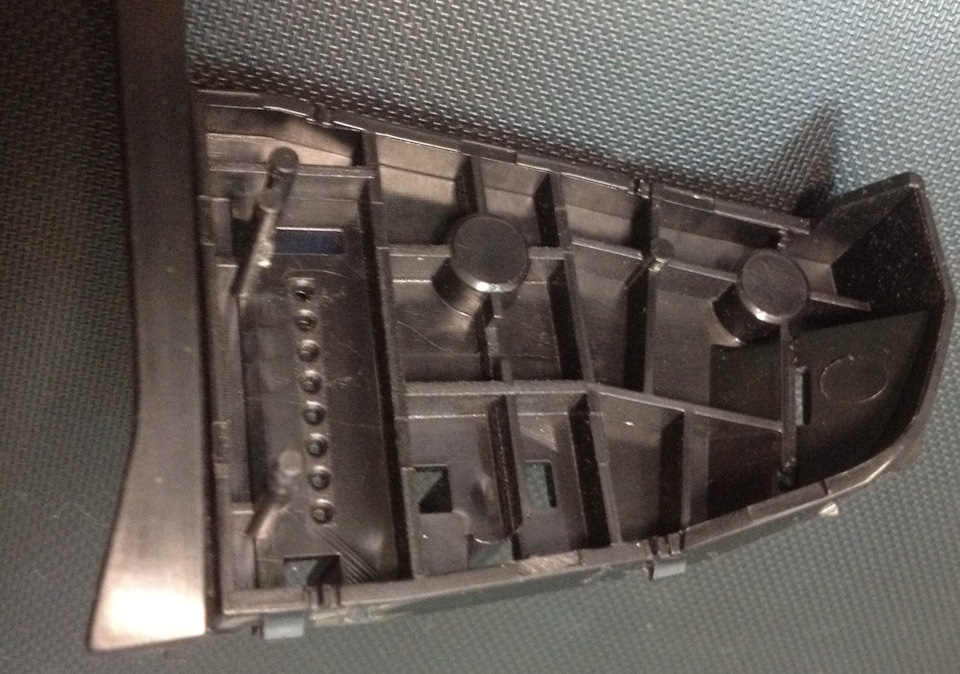

Натискаються кнопки через пружні штифтики.
< /p>

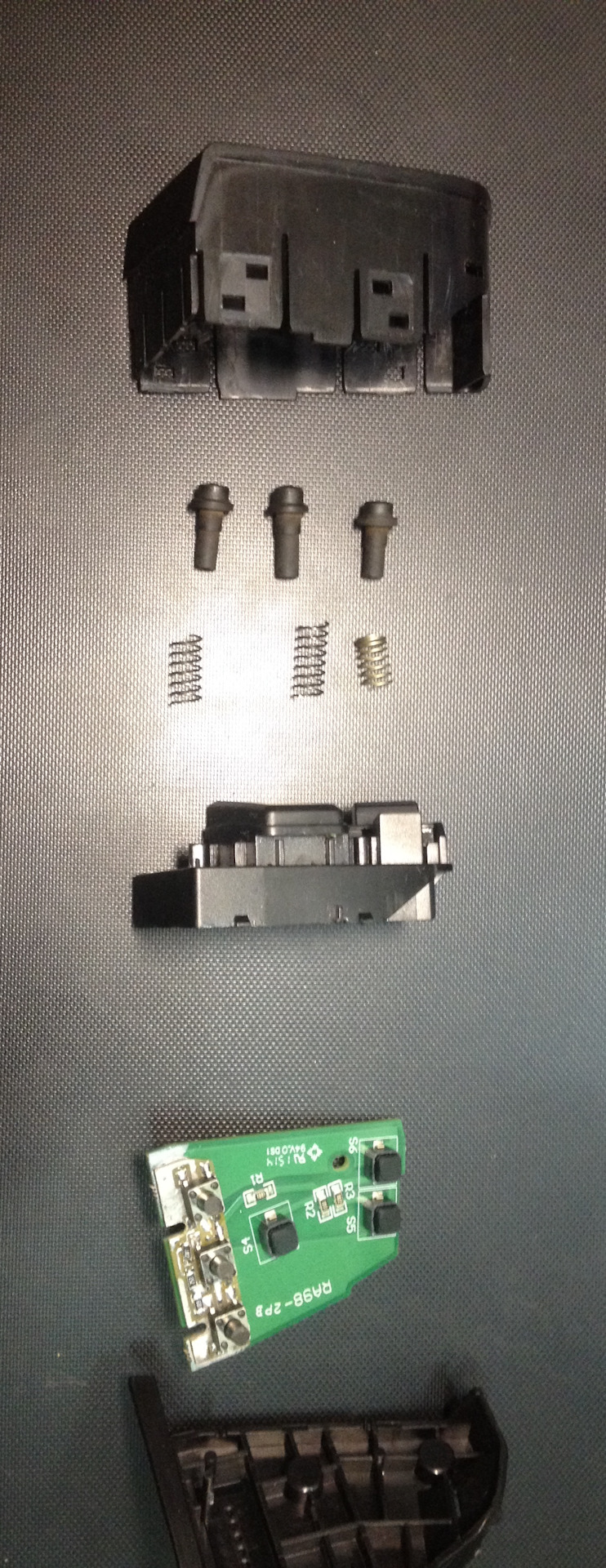

складальні деталі
Тепер стала справа за малим
модернізувати девайсину для узгодження.
Модернізація закінчилася повною заміною девайсу.
З зовсім іншою програмною начинкою .
Попутно була дадана можливість підключення до комп'ютера, поки наапаратному рівні, програмна частина ще не додана .
> В результаті вже маємо шість команд управління магнітолою(MODE, NEXT, PREV, VOL+, VOL-, MUTE) і три команди круїзу (CRUSE, REST+, SET-) і очікується п'ять для керування комп'ютером)
Охочі паяти та пиляти з легкістю отримають схеми картинки прошивки.
Коментарі18
За винахідливість та рукастість плюс але це не наш шлях )
Треба було шлейф в равлик прокинути. І підігрів на ньому можна зробити. Рішення цікаве у тебе і виконання ... але краще стоку-тільки новий стік
Оце краса, дякую, в закладки.
Відео роботи
Після позапланової фотосесії )) Будуть додані детальні фотографії кнопок.
Буду дуже вдячний, якщо сфотаєш сам контролер для наочності
Що б зрозуміліше було
Ось дякую велике! А то я вже другий тиждень все збираюся зібрати схему типу твоєї. Тільки я все думав як мені краще перехоплювати команди рідних кнопок, а що можна додати ще, як то не додумався )
Схеми плати прошивка в архівахwww.dropbox.com/s/6o9hhrm…D1%83%D0%BB%D1%8F.7z?dl=0www.dropbox.com/s/47f2s2le147vf9c/CarDuino.7z?dl=0
А якою програмою відкрити ці схеми?
схема самих кнопок
Мені скинути фоток, це просто офігенний спосіб кнопки вивести давно хочу круїз зробити, але відлякував колгосп з кнопками, а з таким варіантом точно треба зробити
Схеми до студії!
Не зовсім зрозумів, а навіщо дублювати стокові кнопки?
а ніхто і не дублюєДодаються новіа на виході підключається контролер який фільтрує яку кнопку натиску передає команду далі, в магнітолу або круїз
Красавчик!
Залік! Ось це вже цікаве рішення. Хотілося б подивитися схеми і т.д.
Так вище все викладено.
