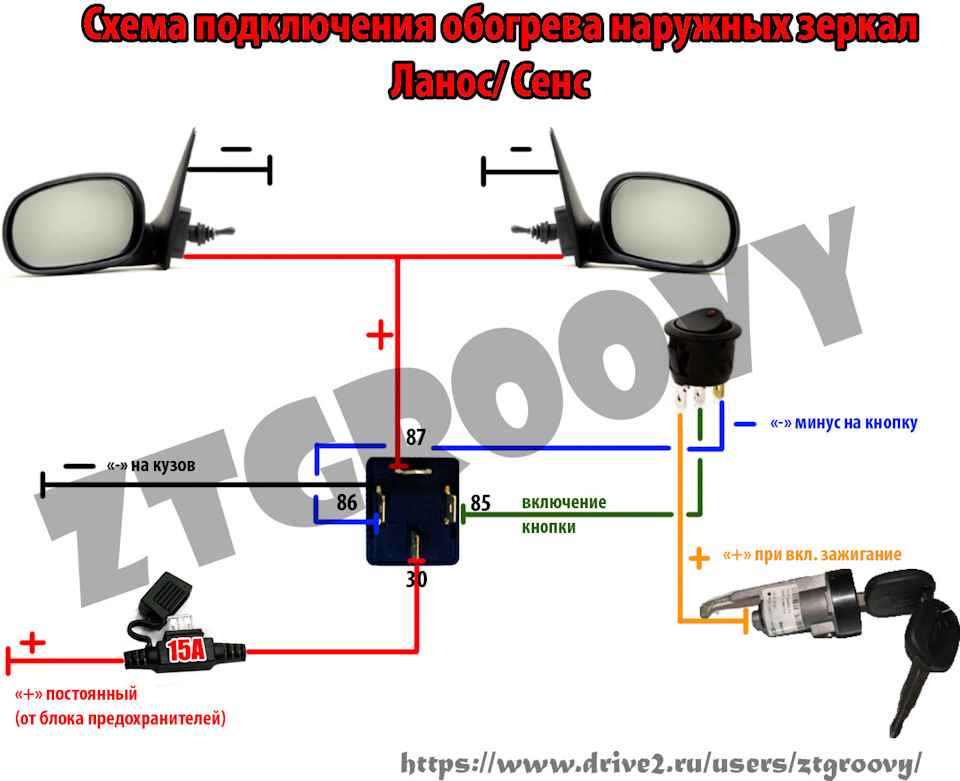

Здрастуйте камради, ось загорівся я поставити обігрів дзеркал, знайшов схему, подивився відео, начебто зробив все за схемою, алепри пробному включенні відразу коротке, і горять перед F2, F3, вчому може бути проблема? , все одно десь коротить…
П.С.Постійний + на реле запитав від товстого червоного проводу наБП.
мінус роздвоїв, на кузов і кнопку з замку запалення (провід у менечорно-червоний) АСС підключився. Може у когось таке було, допоможіть порадою, заздалегідь величезна подяка всім, хтовідповів, ну + в карму)
Ну і з наступаючим усіх! )
Коментарі16
Вчора теж за цією схемою підключавши, все добре працює.
І на рахунок запобіжників. Горить у тебе не F2, F3, a Ef2. Не плутай усіх))) Але не Ef3(((
Я думаю, що проблема з правильним підключенням вимикача. Зверніть увагу на фото вимикача на схемі! Як бачиш, дві ніжки срібні а одна золота. Так от, золота ніжка - це ніжка маси! Служить вона лише для роботи індикатора всередині. Інші два срібних кон...
Навіщо такі складнощі, у мене все набагато простіше кинув провід на дзеркала паралельно до обігріву заднього скла. Працює безпроблемно вже багато років.
Тож так спершу зробив, а вчора перепідключивши через реле як на схемі, тільки вмикаються штатною кнопкою обігріву зад.скла.З реле набагато краще гріють, без реле просадка майже 1.5вольта.се
Просідання не міряло, але гріють добре, не бачу змісту в купі зайвої проводки.
Вимкнути провід можна тільки між дверима та кузовом. Або шлюб у кнопці або реле.
Крім кнопки коротить не чому, хіба де провід перебив. Кнопку добре продзвони якщо її не правильно підключити може коротить в одному з положень так контактами замикаєш + і - колись з таким стикався коли обігрів двірників підключав.
На реле один провід йде на мінус. А у тебе на схемі синій провід при натисканні кнопки через неї ж коротиться на замок запалювання. Перевірити ще раз підключення на кнопці. Кнопка з підсвічуванням?
Кнопка з підсвічуванням, але вона походу не працює (Залишив 2 контакти, все працює, сподіваюся не буде нічого вже коротити. Дзеркала гріють, але дуже слабо щось)
Перевір чи правильно ти на кнопці підключив. Масу туди не потрібно підключати. Кнопка тільки для подачі керуючого + на реле!
Зараз перевірю, але суть у тому, що кнопка з діодом на 3 контакти, 2 телефонують, 1 — ні, на ті підключаю провід з реле і замку, а мінус та 3й. Але діод ніяк не горить, і не включаються дзеркала
3 контакт для підсвічування
Може, це не КЗ, а просто номінал предиків маленький?
Та вони начебто всі 30а ті що квадратні ... Сьогодні їздив купував, то тільки такі були.
перегляди, чи правильно ти підключив реле
