Підсвічування в багажному відділенні. Частина 1.

Усім СВІТ!
Давненько нічого не писав, настали холоди, в гаражі вже не посидиші тим більше нічого не зробиш, бо не хочеться зламати щось… Але…вирішив зробити підсвічування в багажному відділенні… Згідно звищезазначеним списком доробок — ця робота, на сьогоднішній день, буде втілена в життя…
Спочатку було замовлено на Алі світлодіоди на 12В.
Стрічки намотані на котушки по 5 метрів, з обох кінців є припаянідроти.

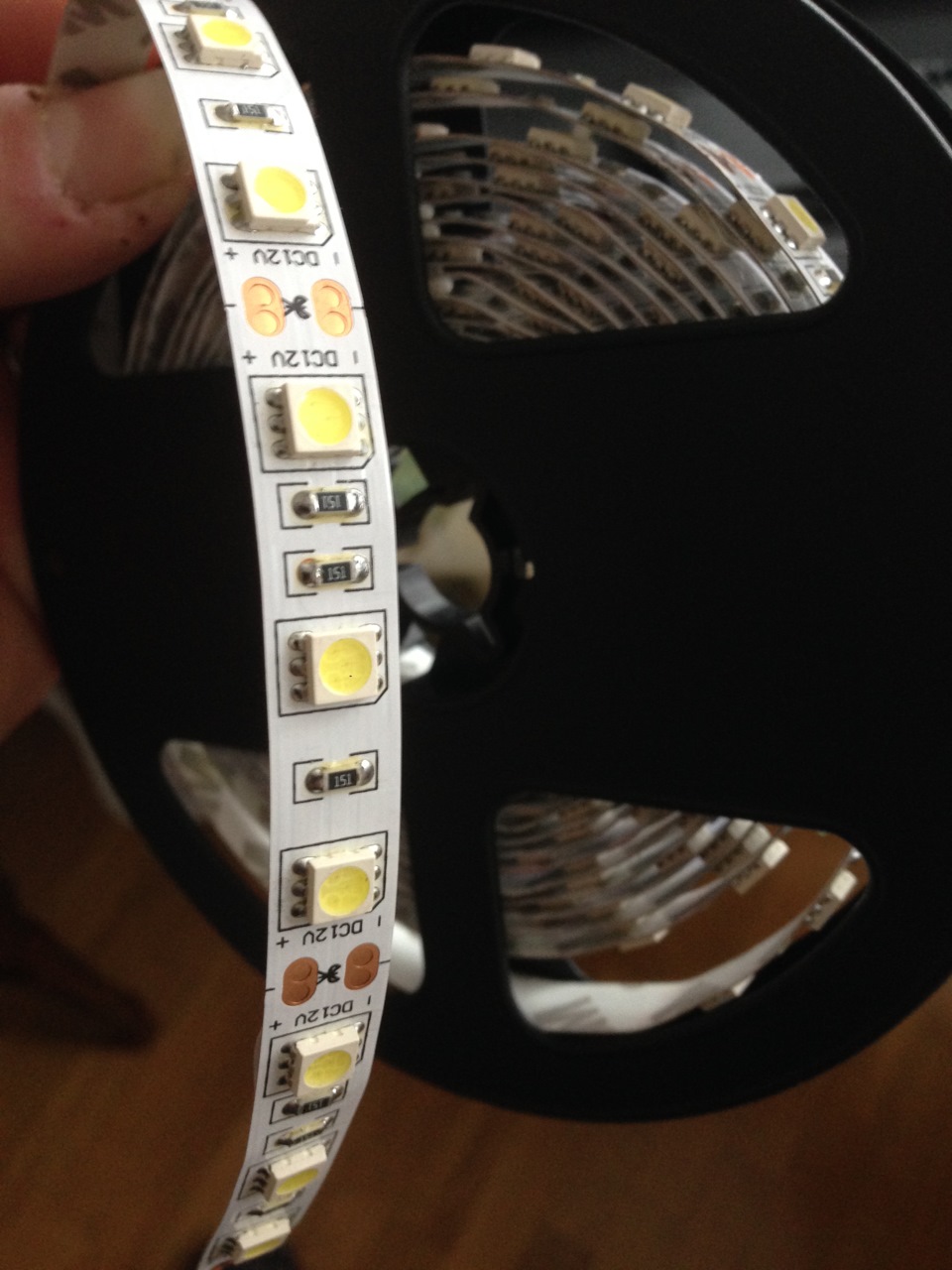

Стрічка на котушці
ua./2045544268.html

До них були замовлені конектори на два контакти, так як стрічки по5 метрів, потрібно було різати по потрібній довжині, щоб потімможна було використовувати ще де- то…
ua.aliexpress.com/item/10…ip-string/2038726116.html

1. Насамперед, знімаємо задню полицю (шторку) багажника.
Приміряємо стрічку діодів по довжині полиці, але УВАГА, —так як у нас праворуч полиці упор рухається (для знімання-установкиполиці), вимірюємо так довжину, щоб діод не заважав руху упору.Пластиковий упор полиці рухається у напрямку до діодної стрічки.Вимірюємо так, щоб не пошкодити стрічку в майбутньому, при зняттіполиці.

Так як полиця у нас має бути мобільна, підключення стрічки діодіввідбуватиметься за допомогою кабелю (папка):

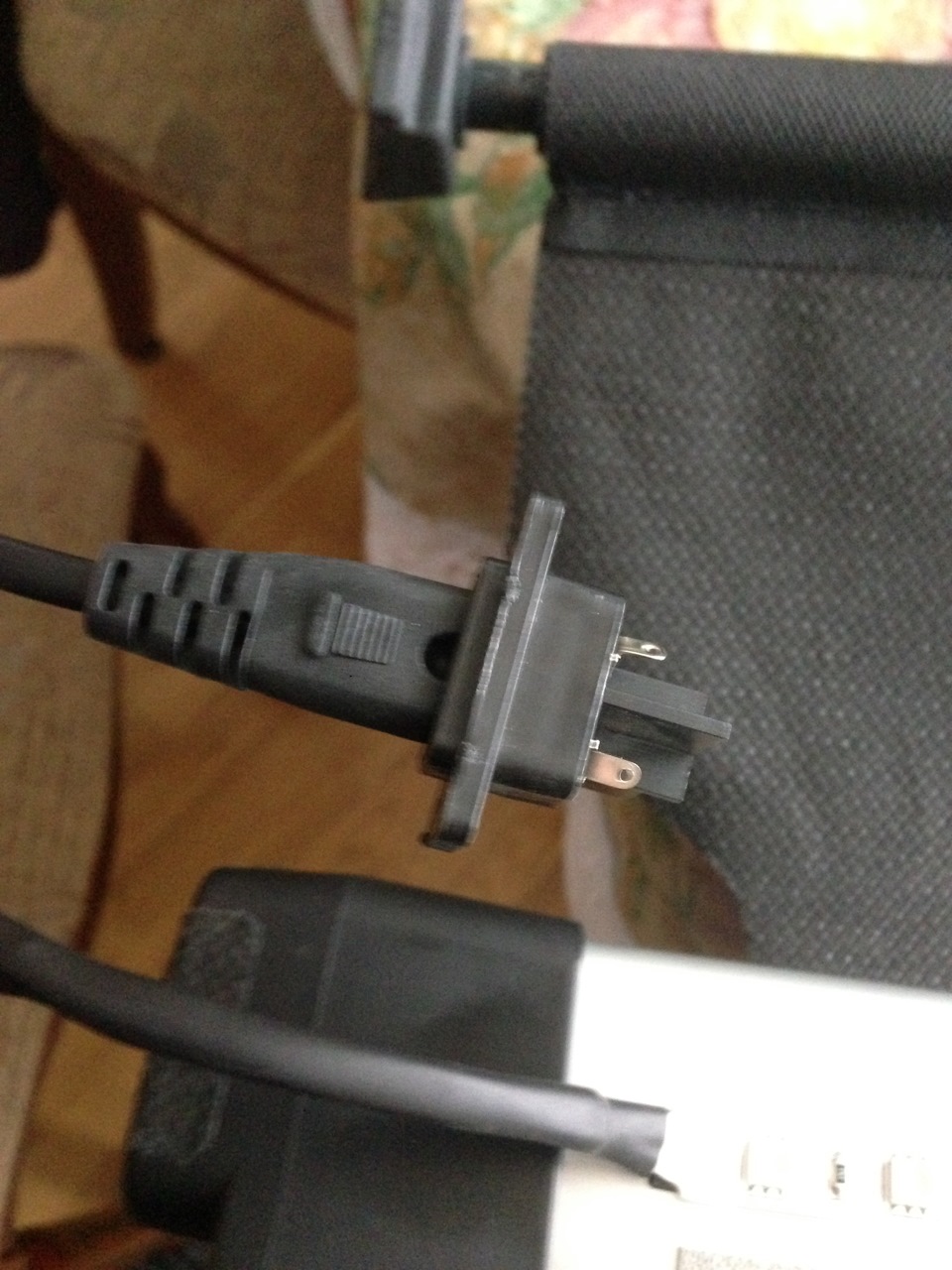

Кабель від магнітофона. Штеккер з мамкою.
і штеккера (мамки)

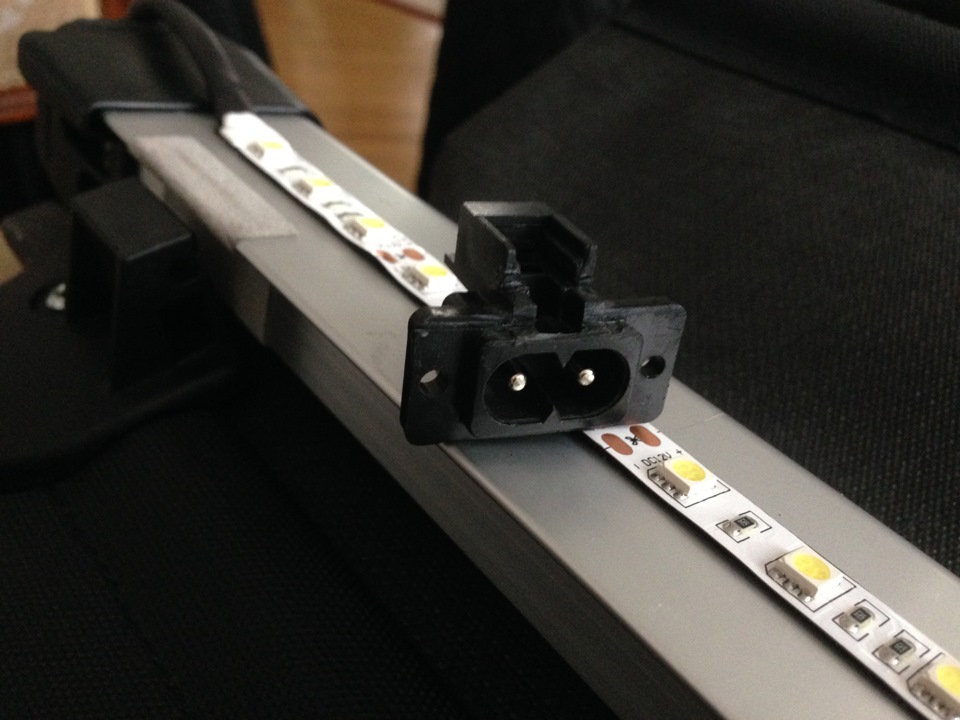

Сама мамка. -мамка.
2. Монтаж діодної стрічки на полицю
Діодна стрічка має клейову основу, але для більшої впевненості, наклейову основу стрічки я підклеїв двосторонній скотч 3М абоАРР:
Клейова основа зі зворотного боку стрічки. Вирізаємо потрібнуширину скотч і приклеюємо до клейової основи діодної стрічки. Івимірявши потрібну довжину стрічки по полиці, з урахуванням того, що сказано вище — відрізаємо — але УВАГА, лінії відрізувказані на стрічці у вигляді намальованих ножиць:

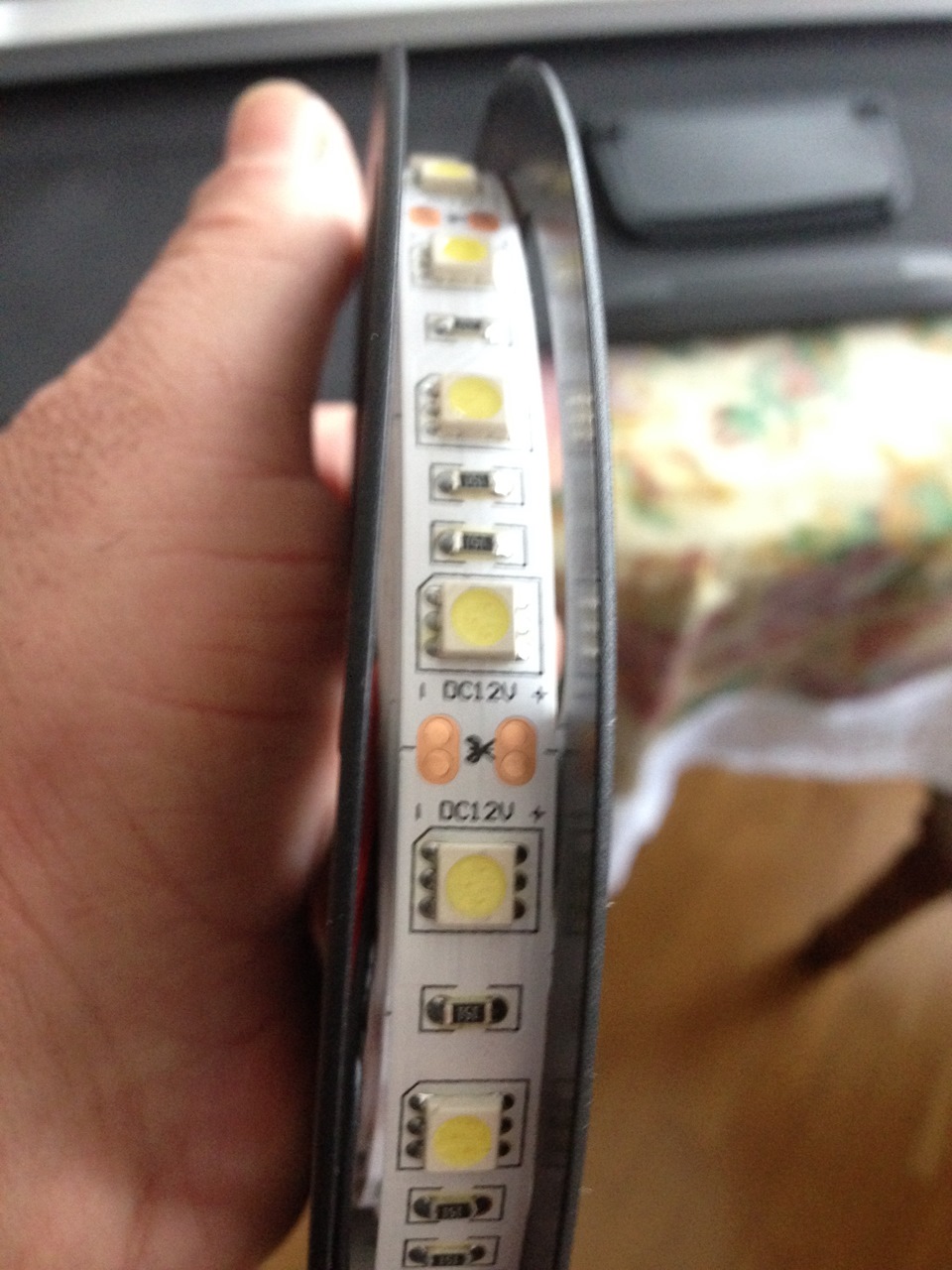

місця для розрізу стрічки

Тож продовживши…
3. Під'єднання кабелю зі штеккером до діодної стрічки Перед тимяк приклеїти стрічку, оскільки стрічка на двох кінцях йшла зпроводочками, беремо магнітофонний шнур, відрізаємо приблизно20-25см. Від штеккера та по черзі з'єднуємо, припаюємо проводкистрічки та кабелю між собою.Ніякий проводок я одягав термозбіжнітрубочки і потім на кабель надів термоусадку і все прогрів почерзі. Ось вийшло така штука:

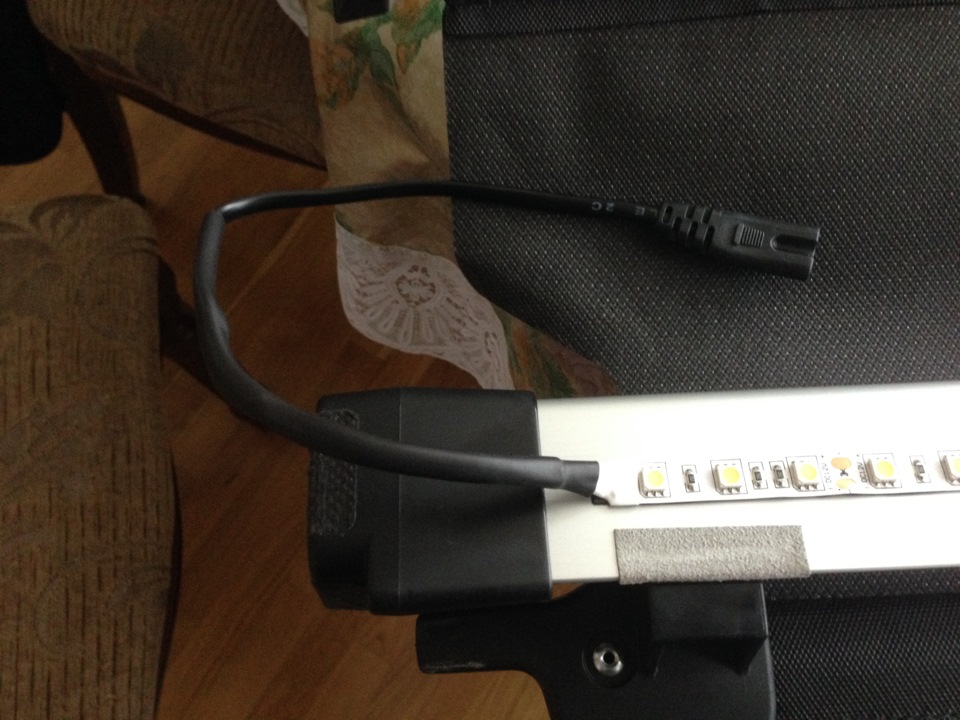

Припаяний кабель до стрічки.

Після цього заміряв хід упору полиці і затяг стяжкою місце паянняна стрічці штатних проводків:
<
1.

Упор полиці в максимальному положенні спокою.

Упор максимально зміщений до стрічки. Так він зміщується привстановленні полиці. Дивимося щоб не було пошкодження діодноїстрічки. А так ..., мало не забув підключення полиці можна зробитиі з лівого боку, просто потрібно буде прокинути кабель від штатноголіхтаря і поставити зліва роз'єм-мамку, Так, навіть, буде кращеніж у мене (поспішив трохи, можна, в принципі, обрізати скотч іперевернути саму стрічку, може і зроблю так ...) Поки на цьомукома. Наступна частина — запит від штатного плафона роз'єму-мамки…Далі буде…
ВСЕМ СВІТ!
