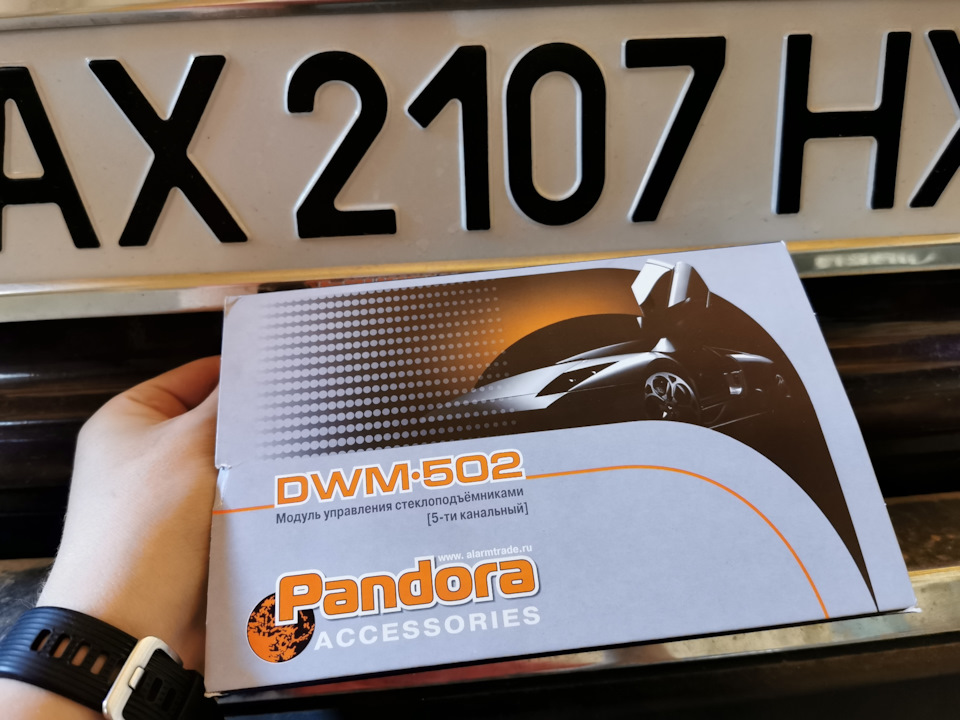

Наступним ніштяком для моєї сімки став модуль управліннясклопідйомниками Pandora DWM-502
Модуль призначений для < b> послідовного закриття всіх стеколта люків підключених до модуля в одному напрямку (закриття). Він ікеруватиме.
В установці простий до божевілля… Напевно тільки безрукий не змігби його поставити… Хоча знаючи про існування Ніка Вуйчича, то й він би встановив запросто👍

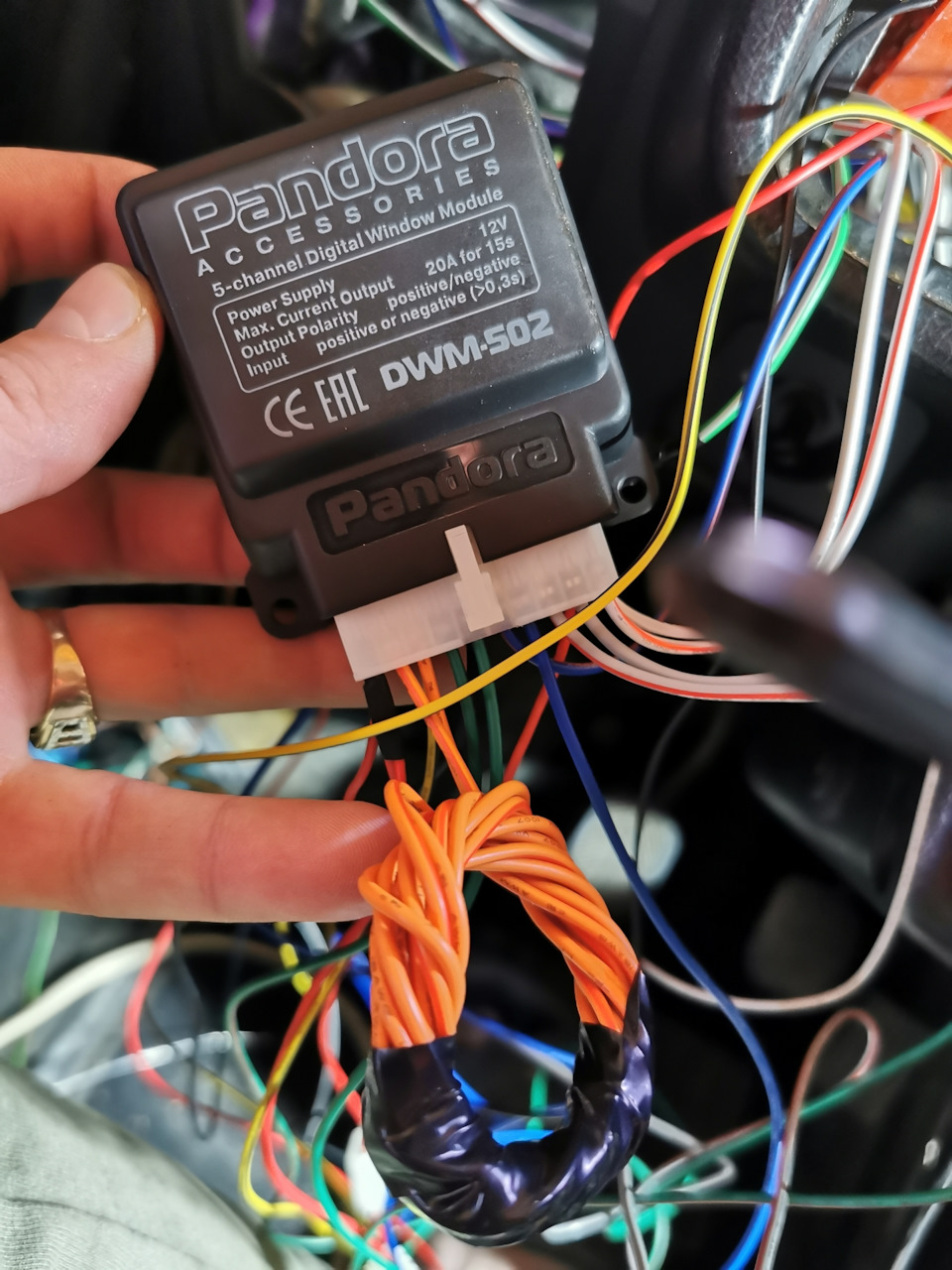

Схема дуже проста плюс, мінус, сигнал, що надходить, і дроти якіставляться в розріз "піднімає" дроти

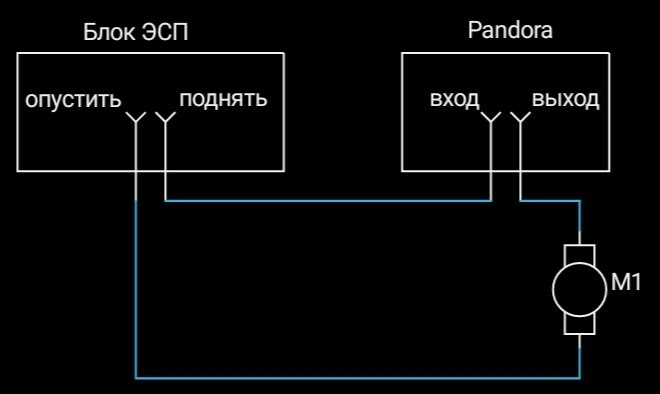

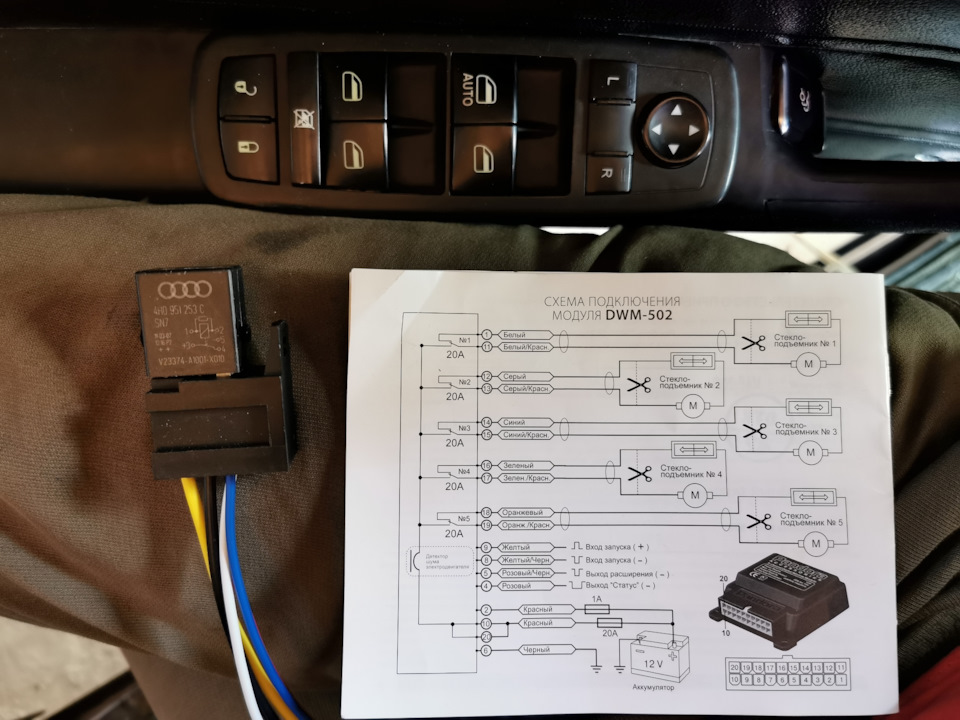

Запчастини на фото:051253На фотці є релешка… "а для чого ж вона? "…запитайте ви…Так ось… Після підключення та перевірки працездатності я помітивтаку штуку … Що все скло, крім водійського закривається… Післяпродзвонювання проводів з'ясувалося що встановлений у мене блоксклопідйомників від Dodge Nitro 2007 року, що має авто-режимна водійському склі, працює не так як решта скла, тобто... Узвичайній схемою, підключення модуля відбувається таким чином:Деобидва дроти від кнопки до мотора висять на масі і при натисканніна кнопку на один з проводів подається плюс і мотор працює ...

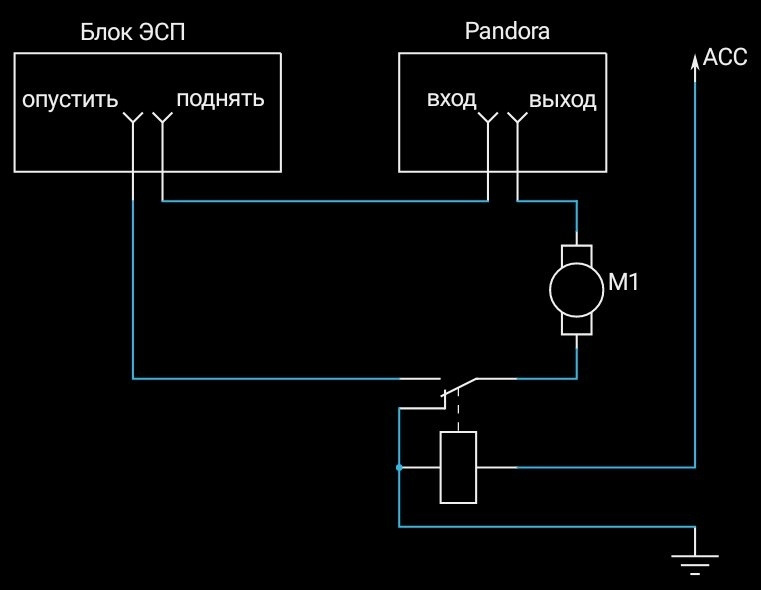

У моєму ж випадку водійське скло при включеному запаленні наобох проводах має +12В, при натисканні кнопки ЕСП на одному з нихз'являється маса, і при вимкненому запаленні на цих проводах масині, вони просто висять у повітрі. Для роботи доводчика однією зпроводів мусить бути маса оскільки модуль подає +12В під часспрацювання на закриття скла. Власне для отримання маси на одному зпроводів мені потрібна релешка в двері і підключив я її за цієюсхемою:При вимкненому запаленні в моєму випадку режимі АСС (який умене є завдяки блоку з кнопкою старт-стоп), через реле на провідопускання скла подається постійно маса, і коли спрацьовує модульдоводчика, скло закривається. При включенні режиму АСС, релеспрацьовує та повертає плюсовий провід з блоку ЕСП "набатьківщину" і все працює у штатному режимі.
Ну і якось так все це виглядає на повністю відкритих вікнах:
www.instagram.com/p/CHUnt…tYN/? igshid=1nfojihh1st6m
Хтось мені вже написав, мовляв довго чекати біля машини покизакриються всі стекла… Особисто я не знаю жодної людини, якаїде з усіма відкритими настиж вікнами і виходить з машини.При відкритими цілком можливо, і в цій ситуації вонизакриються швидко. Сімочку комфортним авто для повсякденного.
Усім удачі на дорогах і не забувайте про віконця😁
Коментарі9
А цей модуль йде як допник до основного модуля ЕСП? Суть питання Хочу ЕСП на Волгу, вже купив ЕСП від ГАЗ 31105, але вони без модуля. Куплений охоронний комплекс Centurion a95. Щоб їх впровадити потрібен модуль волговський або замість нього можна пос...
Не розумію питання про який ОСНОВНИЙ модуль ЕСП йде мова? Не існує такого поняття. Всі ЕСП працюють просто від кнопок без блоків безпосередньо від 12В. А пандора це просто блок доводчиків скла. Охоронний комплекс теж не вміє доводити скла при закритт...
Вже знайшов відповідь на своє запитання - Pandora цілком пригодиться за основою, нічого мені городити не потрібно. Далеко не всі працюють тупо від акумуляторів і кнопок, вірніше багато з модулем. На Волги, в жирних комплектаціях ставилися модулі упра...
Тут уже трактує хто як завгодно. Сенс один і той же у вашому розумінні це модуль який за вашими словами відповідає за рух при сигналі від сигналізації. Таке я вперше чую, в народ це доводчик стекол який реагує на сигналізацію. Сенс один і той же нази...
Деніс привіт. Так а чому 500ту модель взяв? Краще дві 200тих. Тоді б і закривалися і відкривалися скла
Незнаю, суто моя думка що відкриття вікон протягом 20 хвилин після закриття взагалі марна штука, та й 5 канал мені потрібен на перспективу а городити систему з трьох двохсот бажань у мене немає 😊
Ясно. А я навпаки. Тільки через ці 20 хвилин і вирішив такий модуль ставити 😊
З заводу цього у Жигулях не вистачає
З заводу в Жигулях не вистачає багато чого, самі потихеньку впроваджуємо і додаємо. Деколи хочеться взяти головного інженера АвтоВаз за шкірку і тицьнути мордою в Жигулі, які допрацьовувалися самостійно.
