В черговий раз дивуюся жлобству автовиробників. Як можна зажлобитирозетку за пару баксів і проводку на 50 центів?
Так, у нашій країні війна, але це не означає, що потрібно сидітидо закінчення війни і горювати, потрібно жити далі.
А далі у нас весна, тепло, природа.Мангал і аксесуари куплені, пораі автохолодильник прикупити. У моїй комплектації немає, будемодоставляти.
Список покупок:
— розетка автоприкурювача
— багатожильний однопровідний кабель 4 метри
— багатожильний однопровідний кабель 50 см
— штекер 6541E6 1 шт.

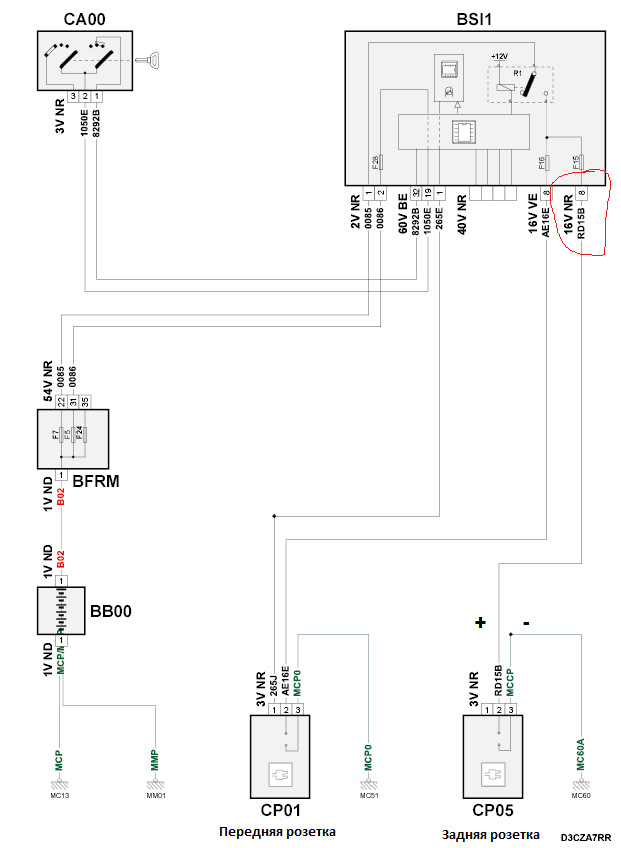

Для початку вивчаємо електросхеми:Вибираємо свій автомобіль -> зручність в салоні - система обігріву - гніздо живлення 12 В -Розетка передня + задня для аксесуарів 12 В і шукаємо куди повиннабути підключена задня розетка.

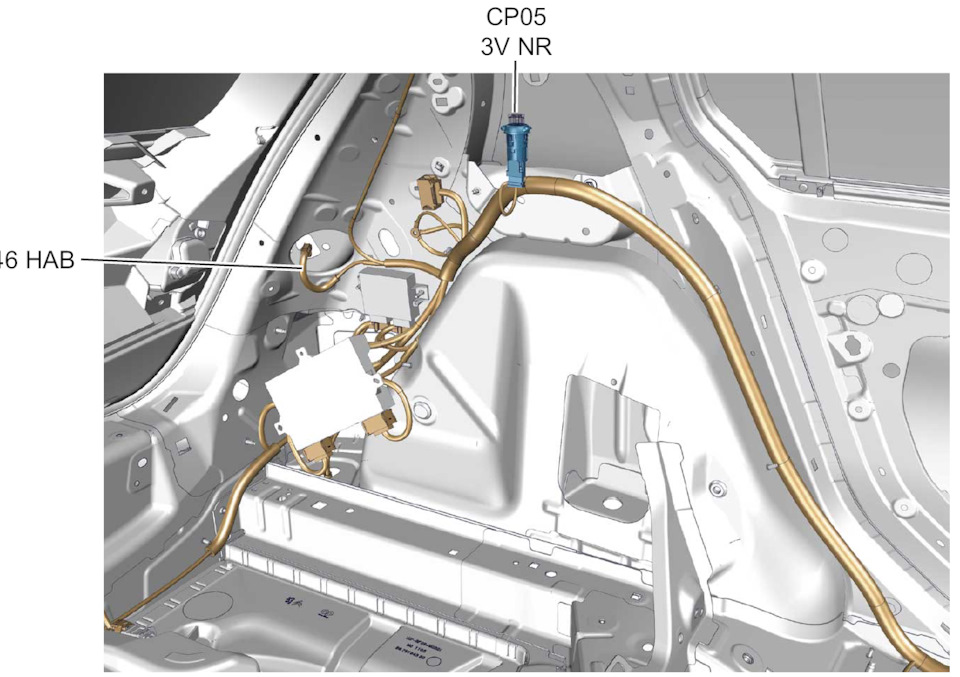

Проведення

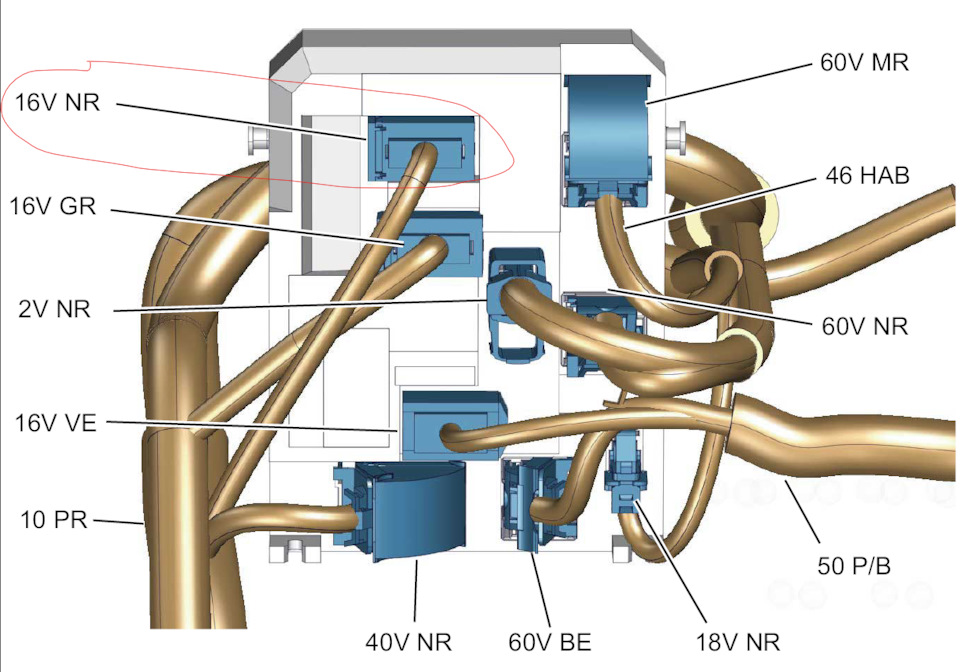

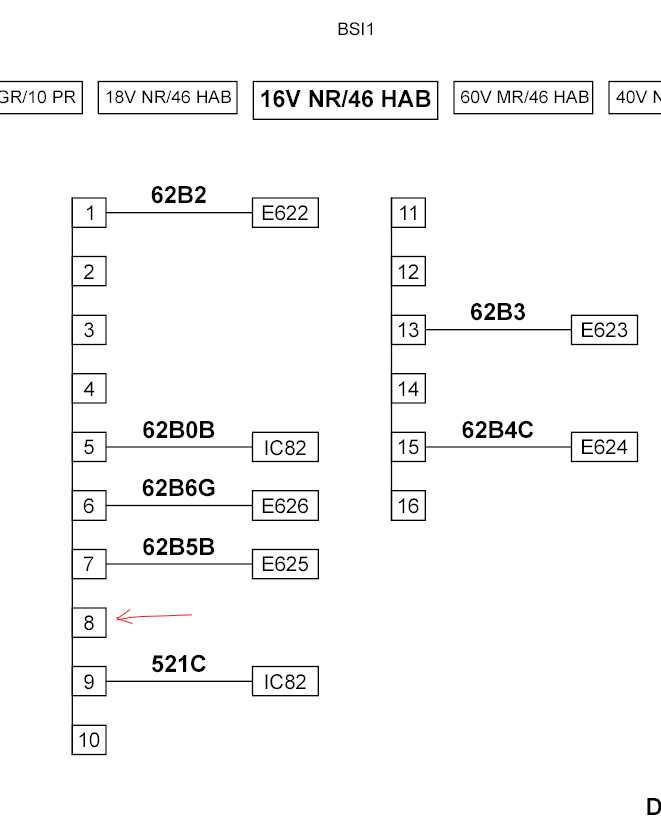

Задня розетка, а точніше її + повинен підключатися до BSI у роз'єм16V NR у 8 контакт. Цей роз'єм знаходиться зверху ліворуч:А осьрозпинування цього роз'єму:Розпинування 16V NR
Як видно зі схеми на 8 піні нічого немає, а значить, швидше завсе, в штекері немає роз'єму для дроту. Пізніше стало ясно, що такі є, а значить доведеться купувати штекер, який є в списку.Переходимо до найскладнішого — прокладання кабелю та встановленнярозетки. Яку обшивку знімати залежить від того, як Ви плануєтеукладати провід. Я вирішив укладати по порозу. Виймаємо заглушку, івставляємо нашу розетку. До речі отвір менший за розетку, потрібнойого розширювати будь-яким зручним способом. Плюсовий кабельтягнемо до BSI, мінус кидаємо на найближчу точку "заземлення".Підключаємо плюс. Знизу BSI є з обох боків дві клямки, якщо їхвідклацнути, блок можна трохи витягнути вниз і дістати потрібнийнам роз'єм. Сяк-так наосліп відшмагаємо штекер.
потрібний штекер
Беремо штекер (пін) обтискаємо ним провід і вставляємо його в 8-емісце до клацання.
штекер із підключеним проводом
Знову наосліп вставляємо штекер у блок BSI, сам блок вставляємо намісце, наводимо порядок у проводці і закриваємо відсік.
Збираємо обшивку, включаємо запалювання і бачимо заповітні 14.5вольта в задній розетці.
індикатор світиться
