Адаптер салонного фільтра

/**/

Здрастуйте всім хто зайшов у гості,

Знаю що не буду оригінальним зі своїм
записом, тому що на сайті повно подібних записів, але все ж таки.адаптер салонного фільтра, який я хотів купити уViktorBass Але на той момент не було потрібного менікольору і я подумав чому б не зробити його самому, тим більше щотут повно креслень:

~СПАСИБО ВСІМ ХТО НИМИ ДІЛИТЬСЯ~
Це другий адаптер який я зробив а перший наприкінці запису
Брат притягнув з роботи шматок жерсті 0.5мм
переніс на жерсть шаблони і вирізав частини адаптера

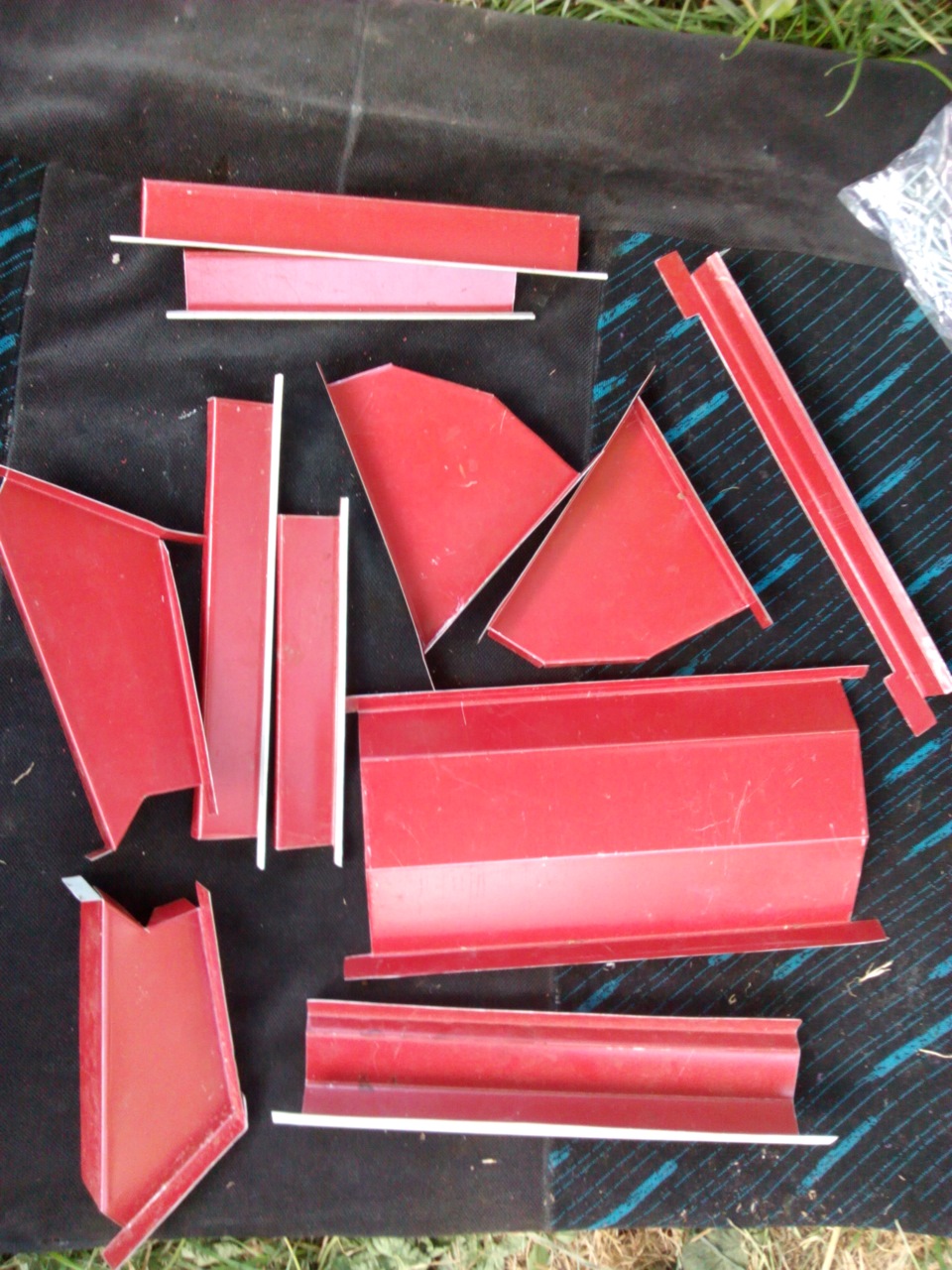

погнув деталі як треба

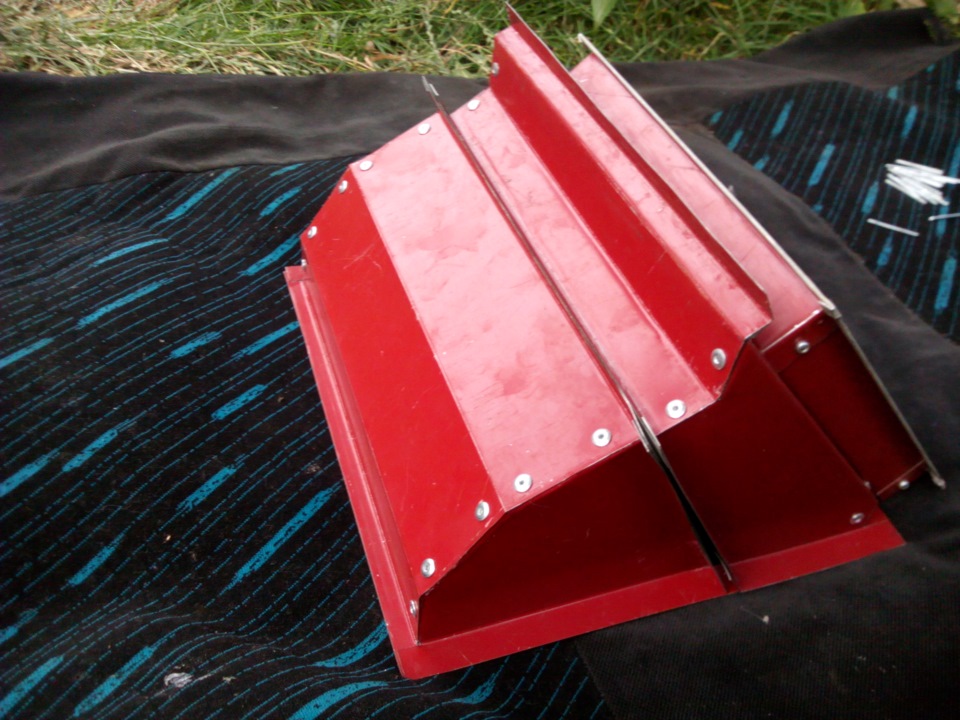

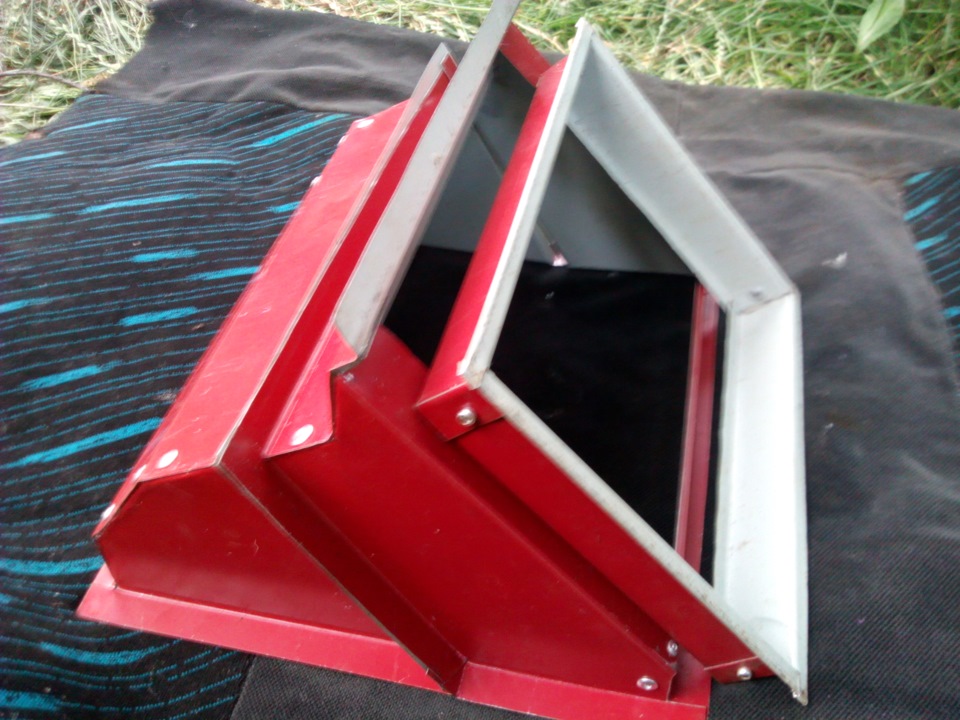

> Тут майже зібраний
зняв черепаху яку я теж купував окремо, оскільки авто старогозразка
листви та іншого сміття в грубці не було тому що 2року тому колиставив панель з Vectra A, грубку почистив, помив і зробив такусаморобку від грубих частинок, листя і насекомих не пропускав, алепил летів дуже здорово. Коли встановив адаптер цю саморобку викинуввона більше не потрібна./p>
промазав герметиком, проклеїв ущільнювач і встановив готовийрезультат. А це перший варіант який я зробив і подарував брату найого 21099. i>
перший варіант так би мовити проба пера
ще ракурс
летить запах набагато менше пропускає, загалом я радий. 5.08.2015_

Так ось коли я їх збирав мені важко було приєднати деталь 4 ідоводилося її кілька разів перегинати, з шаблонами я не мігнакосячити, тому що спочатку роздрукував кожну деталь поклеїв накартон і потім вирізав .

Подумав чому б не перевірити креслення, у компасі склав деталі 1 і3 побачив що вони не зовсім походять один до одного їх розмірирозбігалися більше 5мм, а тому на деталі 4 не підходили лініївигину. Посидівши якийсь час за компом поправив креслення і внісдеякі зміни які підглянув у Mexanik-73; ba.d-cd.net/323a922s-960.jpg
після повторно зробив шаблони.

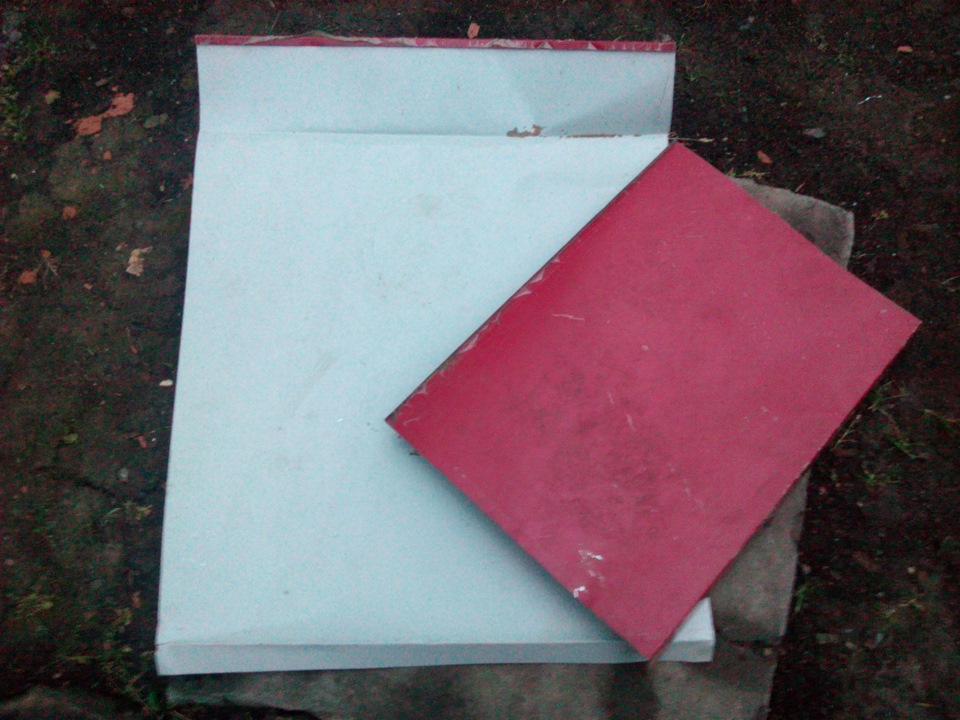

Потому попався мені на очі шматок покрівельної жерсті та процеспішов по новій.

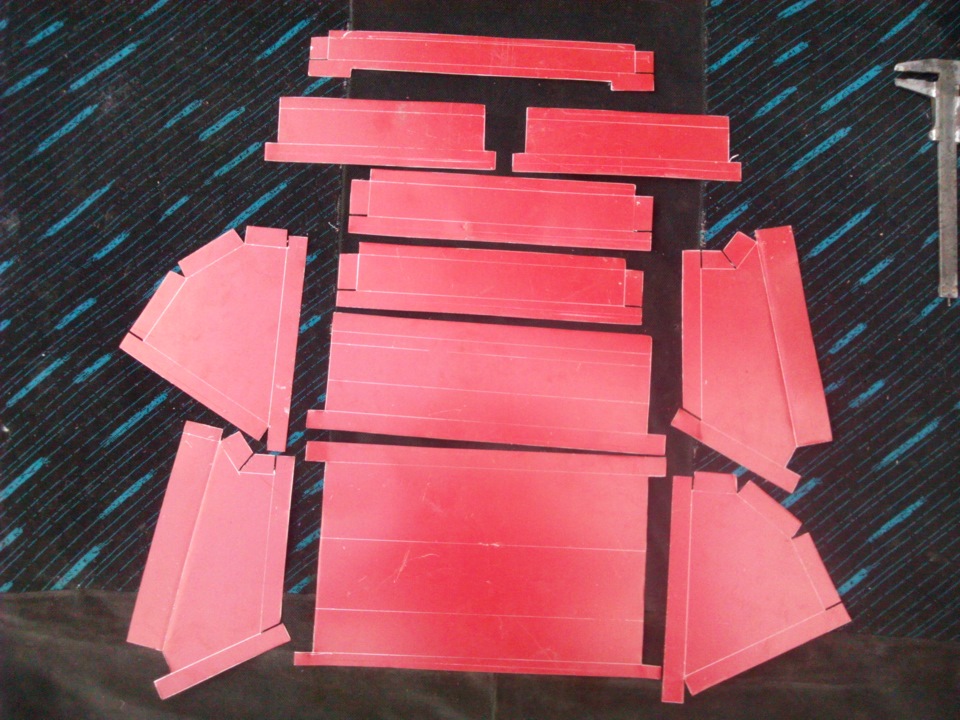

вирізані та зігнуті деталі
якщо придивиться видні зміни про які писав вище
клепки використовував 4х6мм
для герметизації частин адаптера між собою та кузовомвикористовував такий ущільнювач він продається здвоєний вистачило1м
На своєму місці
Витратився на заклепки та круги болгарки 45грн, фільтр 75грн.
Всім! !! ДОБРА! !!
