Ця інструкція застосовна також для Skoda Fabia, VW Polo 6C, SeatToledo (установка штатного парктроніка)

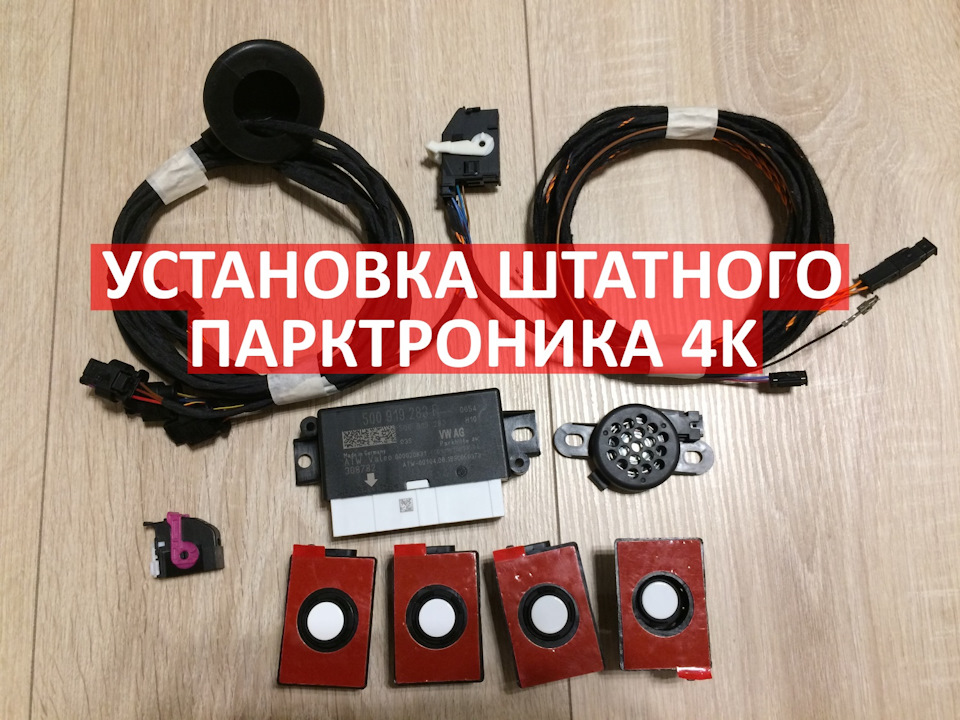

Для установки я використовував:
— Блок парктроніка 5Q0 919 283 F (5Q0919283F)
— Датчики 5Q0 919 275 B (5Q0919275B) або 34D 919 275 A(34D919275A)
— Кронштейни для датчиків (краще брати вигнуті тому, що плоскідоведеться додатково фіксувати клеєм)
— Пищалка/динамік 5Q0 919 279 (5Q09
— Гумовий ущільнювач джгута парктроників 1J0 971 903(1J0971903)
— Заклепка розпірна кріплення динаміка (2 шт.) N 038 50 12(N0385012)—
Гайка для кріплення блоку парктроників (2 шт.) N 90 455 301(N90455301) (або будь-яка пластикова гайка з внутрішнім діаметром4.4 мм для накручування на саморізи в кузові)
— Проведення по салону
<
— Проведення по задньому бамперу
— Торцеві кліпси (див. Нижче)
Я купив блок парктроніка 5Q0919283F який стояв на Audi A3 з4K датчиками.
Тому мені не знадобилося змінювати параметр блоку.
Але на цій сторінці ви знайдете софт для встановлення цього блоку вAudi і в Skoda.
vag-flashinfo.de/index.php? partno =5Q0919283F& as=

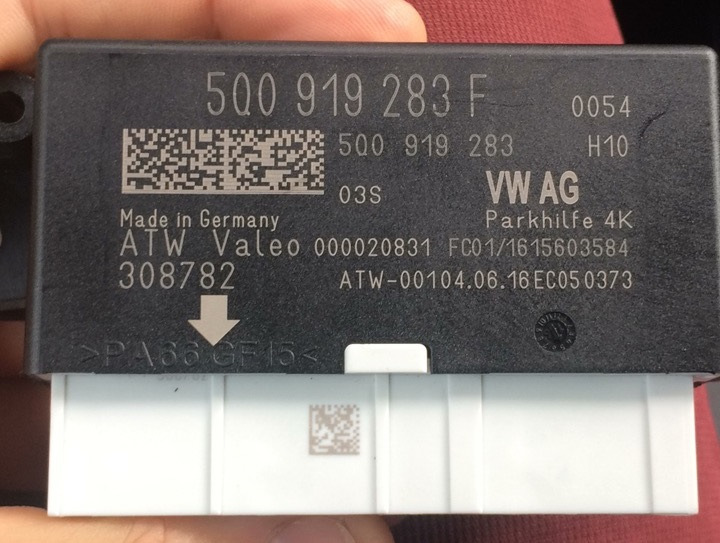

Блок парктроніка 5Q0 919 283 F (5Q0919283F)
Проведення я купив готову для VW Golf MK7, PASSAT B8
> Єдине, що довелося перепинати з двох в один роз'єм, але про цедалі.

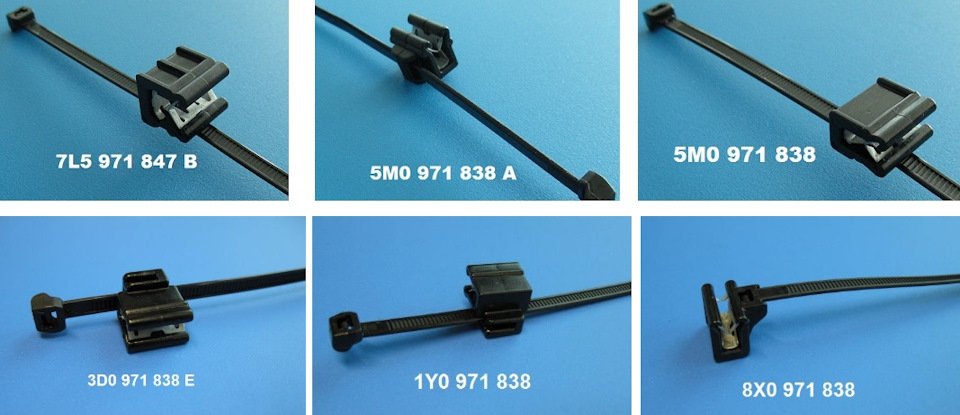

Так само варто докупити торцеві кліпси під стяжки для кріпленняпроводки всередині бампера.
Є ряд номерів:<
7L5 971 847 B
5M0 971 838 A
5M0 971 838
1Y0 971 838
> 3D0 971 838 E
3D0 971 838 L
3D0 971 838 M
8X0 971 838
1T0 971 930 C
/>
1T0 971 930 E
Вони відрізняються напрямом кріплення стяжки.
В принципі, можна використовувати будь-який, але найзручніше ті, дестяжка йде вертикально. Як відомо, у Rapid'а ParkPilot йде на 3датчики.
> Для коректного підключення чотирьох датчиків можнавикористовувати схему від Seat Leon MK3.

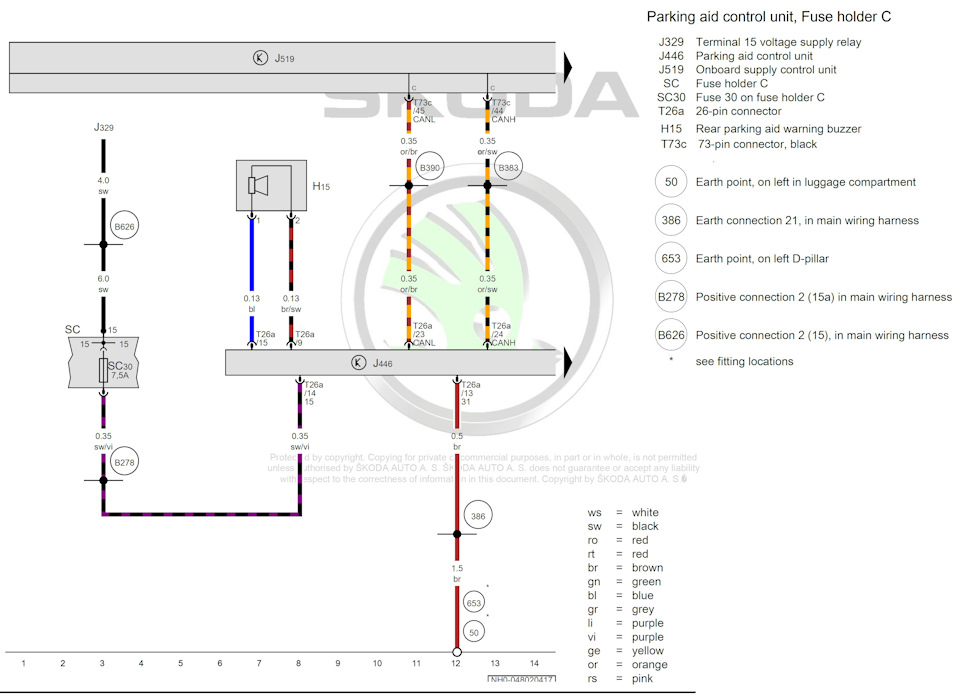

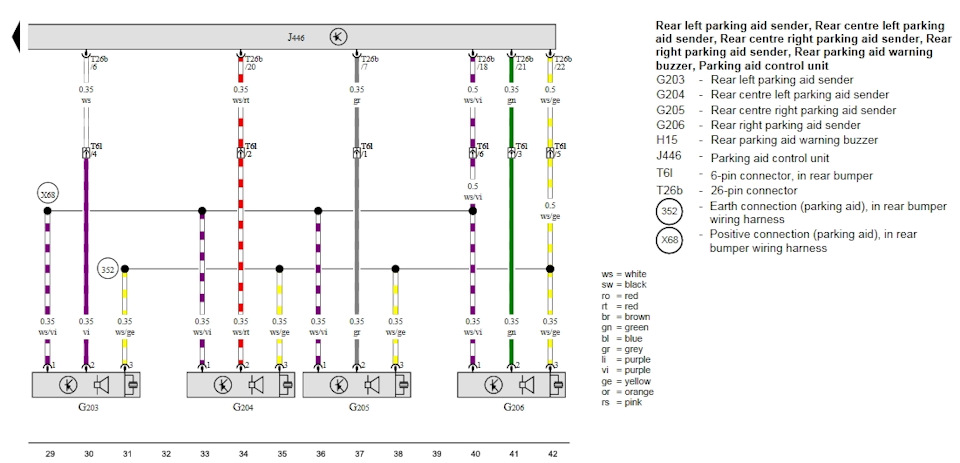

Для зручності я звів кілька сторінок в дві:підключення датчиків ісалонного джгута. ParkPilot парктроніка на 4K датчика в Skoda RapidPQ26
Так само додав схему для трьох датчиків, про всяк випадок. RapidPQ26
Всі дроти йдуть в один 26-піновий роз'єм.
Нагадаю як читається схема:T26/1 означає перший пін 26-піновогороз'єму і так далі.
ПЕРЕД ПОЧАТКОМ РОБОТ СКИНУТИСЯ МІНУСОВУ КЛЕМУ АКУМУЛЯТОРА, длябезпеки.
Відкидаємо кришку блоку запобіжників (знизу тягнемо вгору), відкручуємо два шурупи, виймаємо весь блок і відщеплюємо заднюкришку. Далі підтягуємо і витягуємо рожевий стопор, після чоговибираємо місце під запобіжник.
Штатно ставиться у 30-й запобіжник разом із ще купою споживачів, але я не хотів врізатися у провід, тим більше у мене була проводказ уже обтиснутим піном, я вибрав 35-й вільний у тому ж ряду.
Блок комфорту BCM розташований біля кермової колонки, ближче долівого крила.
Вам потрібно лягти зручніше, руками намацати три роз'єми івідключити їх натиснувши на стопор і потягнувши важіль вгору.
Нас цікавить правий роз'єм T73c (ближче до центру авто).
Щоб його розібрати, потрібно вставити два тонкі предмети з боківщоб підняти чорний корпус над білою колодкою і потягнути білуколодку вгору за дроти. Чорний провід) та T73c/45 CAN Low (помаранчево-коричневий провід).
Їх потрібно витягти, для цього знадобиться тонка викрутка абонавіть канцелярський ніж > натискаємо на стопор і тягнемопровід, він перескакує до другого стопора, з ним робимо те ж саме (див. На картинку праворуч). Комплект проводки у мене був з осьтаким загадковим роз'ємом для цих двох проводів, спочатку я незрозумів як це працює, але потім усвідомив геніальність цьогоз'єднання для того, щоб не пошкодити стокову проводку машини.Ці дроти НЕ потрібно РІЗАТИ, на картинці схема длярозуміння.
Поясню цю схему, господині на замітку; )
З боку 1 на схемі приходить провід від блоку парктроніка (вжевставлений у роз'єм).
Він має розгалуження 150 мм проводами (2 на схемі) їх потрібновставити в блок BCM попередньо вийнявши дроти, які туди вставленііз заводу.
А проводи вставлені із заводу в роз'єм блоку BCM ми вставляємо вроз'єм (3 на схемі). Як описано в попередній частині
Установка штатного OEM ParkPilot парктроніка на 4K датчика в SkodaRapid PQ26 (частина 1/2)
лівій задній стійці за допомогою пластикових гайок.
Розташування блоку парктроніка Skoda Rapid PQ26
Встановлюємо пищалку/динамік.
Тобто два способи, я пішов тимчасовим способом і встановив на тійже задній стійці ближче до задніх дверей. Але там немає спеціальнихотворів для кріплення, довелося зробити ось такий хомут із zipстяжок. Штатне розташування цього динаміка парктроніка Skoda Rapidпід обшивкою середньої лівої стійки, я пізніше перенесу динаміксаме туди.
Проведення бампера продаємо через ущільнювач.
Ущільнювач проводки парктроніка в бампері
Проведення кріпимо торцевими скобами до нижньої грані бампера (нЕдо верхньої, вона входить у направляючі на кузові авто).
Кріплення проводки парктроників до бампера торцевими кліпсами SkodaRapid
Залишилися останні штрихи.
КОДУВАННЯ VCDS
19 CAN Gateway > Список обладнання > 10-Assistancestationnt поставити галочку
5F infotainment > Секретний доступ (20103) > Адаптація
ENG122227-ENG117496-Car_Function_Adaptations_Gen2-menu_display_pdcвключити
ENG122227-ENG11749 over_threshold_high включити
ENG122229-ENG117710-Car_Function_List_BAP_Gen2-parking_assist_0x0Aвключити
ENG122229-ENG11 -parking_assist_0x0A_msg_bus Terminal Status 15перевірити
Адаптація парктроніка Skoda Rapid через VCDS
Адаптація парктроніка Skoda Rapid через VCDS
Усього готово.
Дякуємо за перегляд, коментарі вітаються.
Схвалення у вигляді лайка на ваш розсуд.
Якщо хочете бути в курсі наступних оновлень та доробок —
"підписатися на машину" та "подобається" на головній підфото.< br>
