Всім привіт. Як раніше писав що встановлюю дзеркала від фієсти ліфтна свою фіфу. У мене по заводу на дзеркала йде 8 PIN. А на ліфт йдедзеркала на 10PIN.
Так що для встановлення та зміни мені знадобилося трошки часу, іпроведення дверей від фієсти ліфта (2012-2017)
А точніше, потрібно
1) дві фішки на 10PIN< 2) проводки пари метрів.
3) кінцівки фішок для зручної установки на роз'єм дверей. Старої8PIN на 10PIN де від 1 по 8 збігаються за номерами.
1 PIN — підігрів дзеркал +
2 PIN — (-)
3 PIN — складання дзеркал
4 PIN — складання дзеркал
5 PIN — зеркало (+)
6 PIN — зеркало (-)
7 PIN - зеркало (+)
8 PIN - поворотник (+)
9 PIN - підсвічування зеркал (+)
10 PIN - підсвічування зеркал (-)< br/>
А ось 9 і 10 я виводив окремо по дверях до самого плафона іприєднав до нього. Ну і фото. Вибачте за погані фотографії. Та йсаме проведення проводки від фішки до плафона. Використовувавкоричневу фішку.

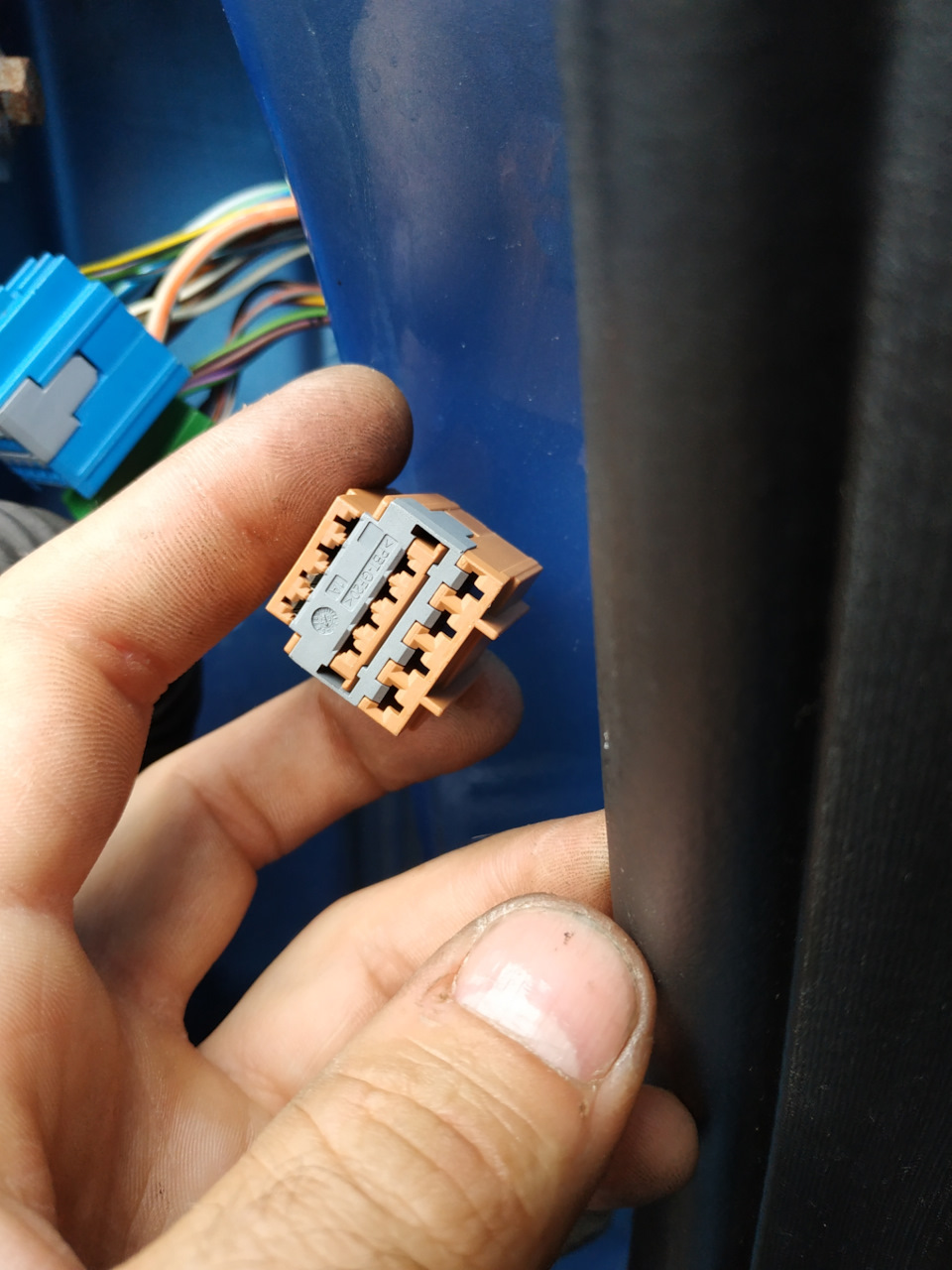

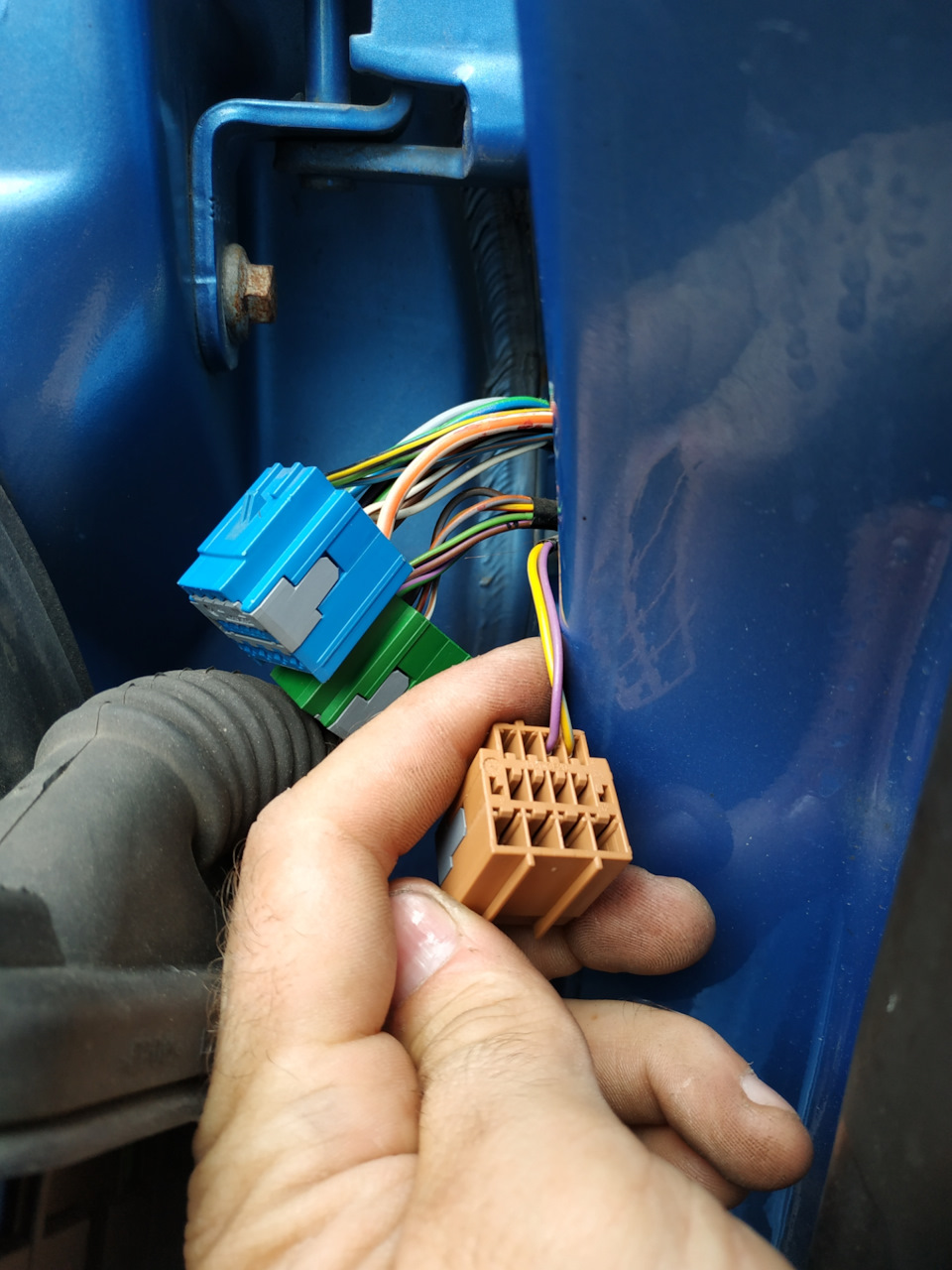

Фішка коричнева без 2 PIN

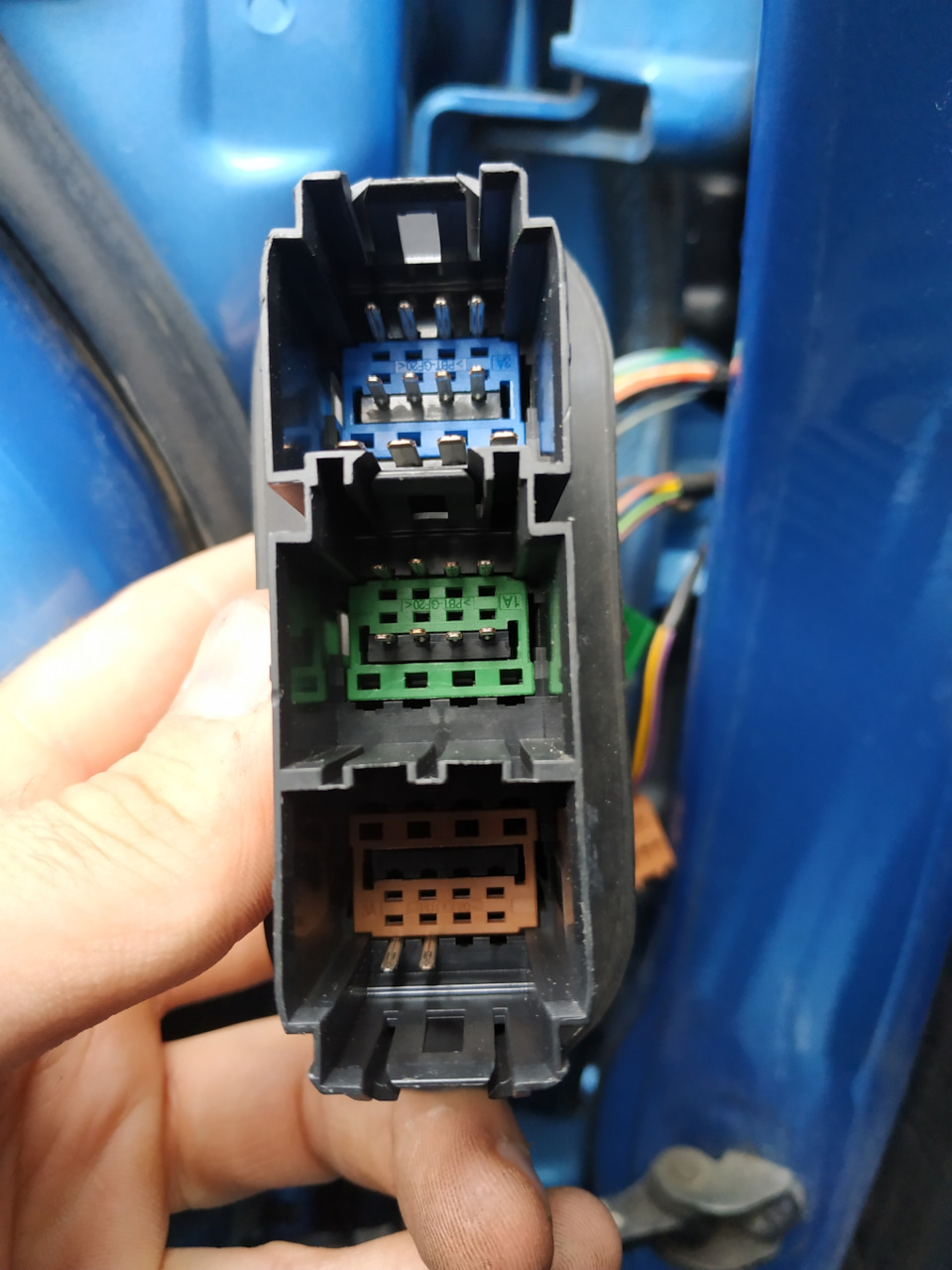

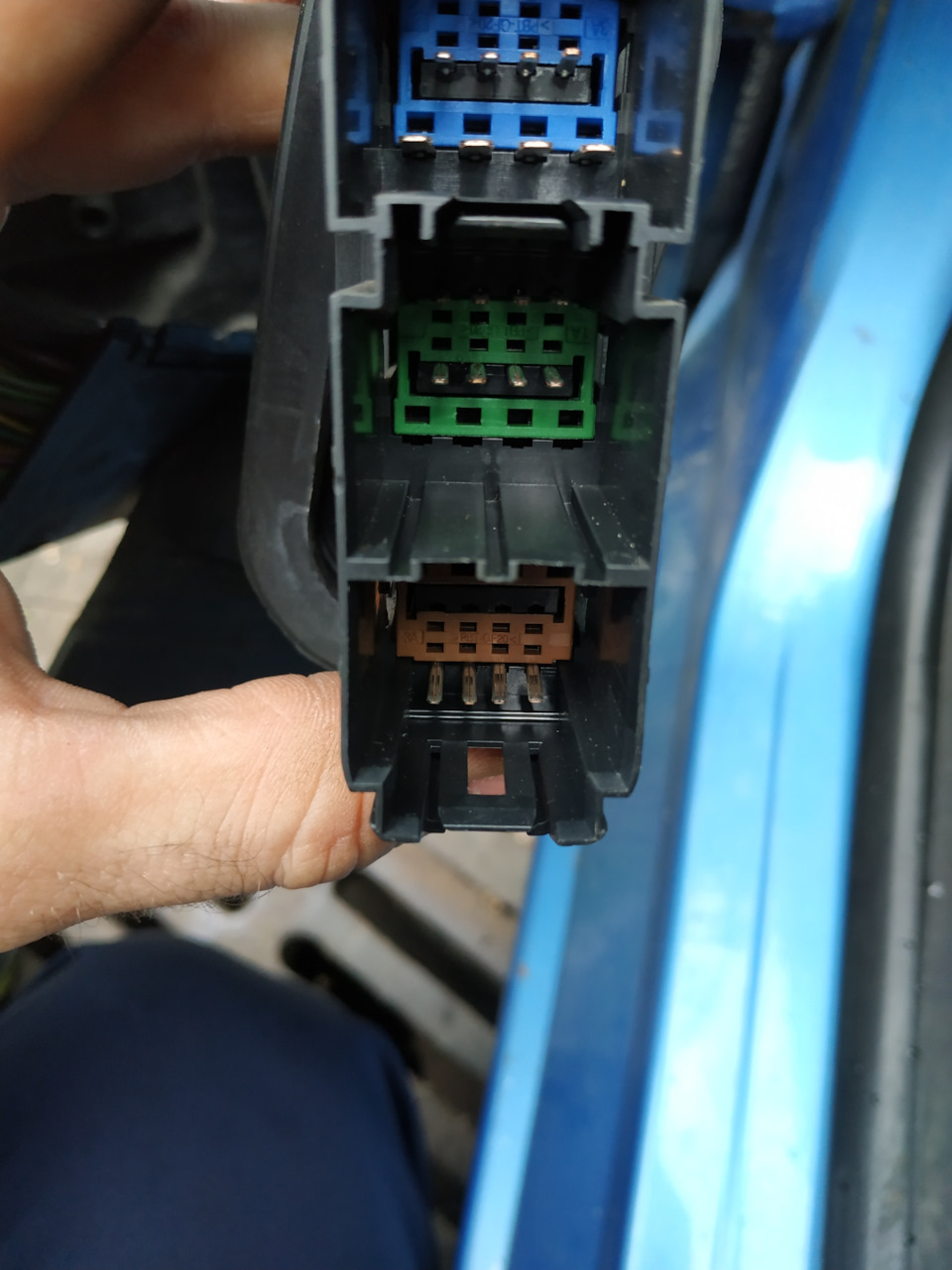

Фішка на дверях без 2PIN

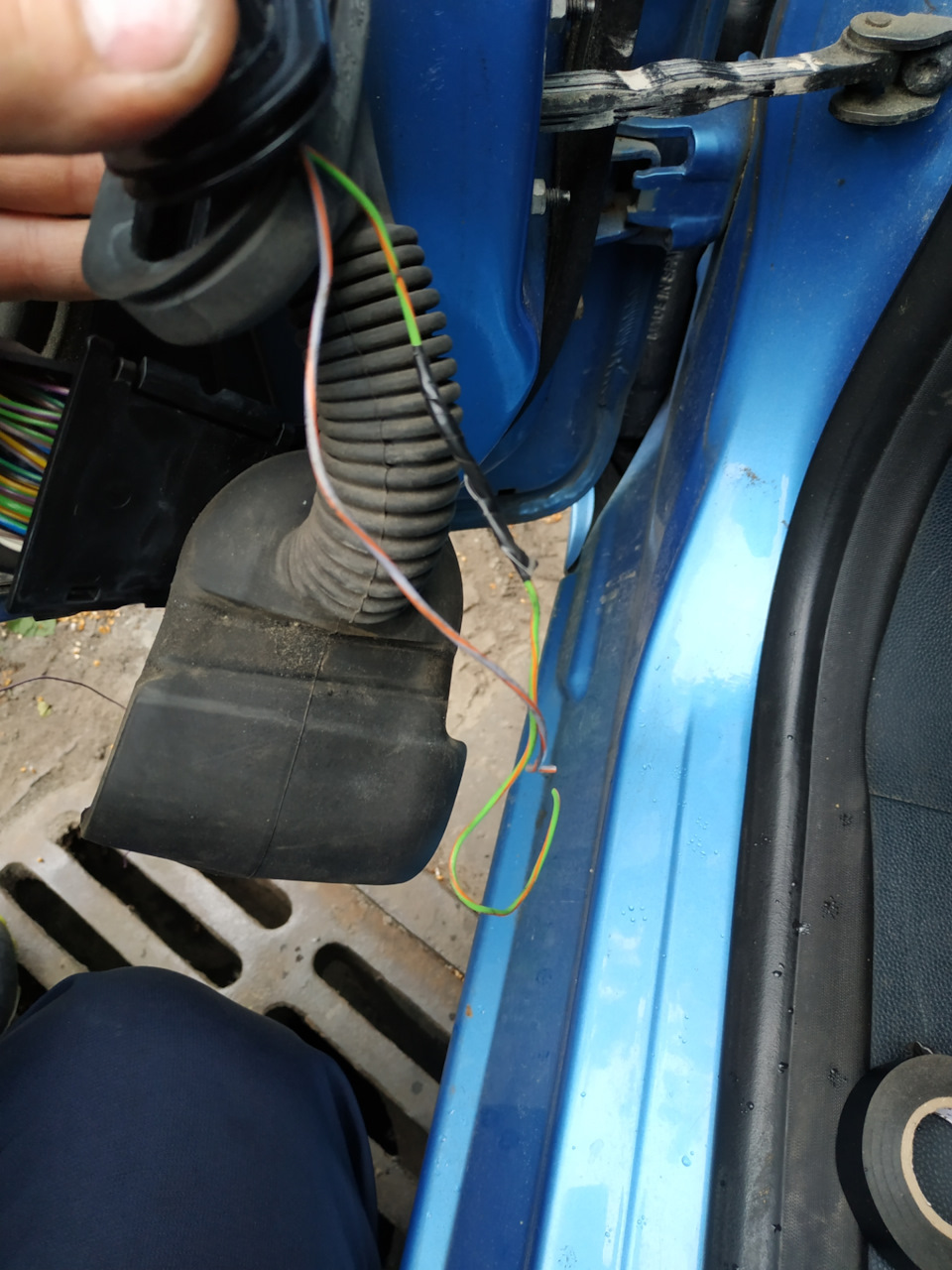

Фішка вже проведена на підсвічування
Підключено вже до плафона
> Ну а ось з поганого боку, робив спочатку праву сторону, встановив 10PIN до мінуса на 2PIN. І при перевірці у мене пересталаставитися фіфа на ЦЗ (тепер повинен поміняти замок або щось з нимпогратися. Так що краще не експерементувати. Удачі в іграх завто.
Іншими словами я радий)
< /p>
Коментарі16
Підскажи, де купував комплект? Поки ні як не можу знайти…
Привіт. Купував на allegro.pl у польщі
Я підключав до підсвічування ніг. Трохи простіше.
Звичайно, теж проходив такий варіант, а потім про нього забув))
Добрий день, дякую за інфу по підключенню. Є пара питань. У тебе дзеркала конектятся безпосередньо в резинці при вході проводки в двері? Як таки ти вирішив питання з плафоном. Адже він не світиться коли знімаєш машину з ЦЗ. Ну і якщо Неважко можна ві...
Так, дзеркала конектятся безпосередньо в гумці, ліві двері в роз'ємі (коричневий), права в роз'ємі (зелений). Плафон у мене світиться при знятті машини з ЦЗ. Відео подам ввечері. Так як не видно вдень добре.
Виходить якщо вмикаєш пальцем світло в салоні, подається харчування на дзеркала і горять лампочки.
Крутяк. Який наступний проект?
Не знаю. Зробив бардачок під радіо. А наступний буде напевно напис ST на порогах з підсвічуванням, або радіо соні. Побачимо, що буде на шроті у колеги
Бардачок бачив, добре вийшло. Я туди кнопку відключення Airbag поставив. Панель від Soni встановив теж. А також динаміки від Soni в передні і задні двері. Будеш ставити просто панель або разом з магнітолою? звук.Постав шкіра. Звук поміняється на краще.
Хочу все в зборі поміняти. Панель та магнітолу, колонки на зад бачив. А як вони виглядають на передні двері ще не бачив.
Такі тільки без пищалки.
Це передні.
Це задні
Ні. Виходить, якщо знімаєш з ЦЗ то світло загоряється. на плафоні три дроти. 1. Мінус 2. Плюс постійний 3. Плюс від кнопки ЦЗ або відкриття дверей.
Все зрозумів. Дякую.
