Давно хотів переробити кнопку задніх протитуманок під включенняпередніх.
Колгоспити додаткову кнопку не рідну не хотів.
Основна проблема полягала в тому що :
1/Кнопка не має фіксованого положення.
2/Задні протитуманки включаються тільки при ближньому світліфар.

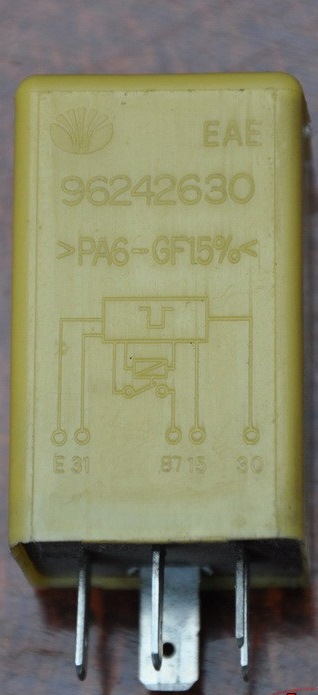

Мені ж було потрібно щоб передні туманки включалися при Що довелосязробити переробити:Для того щоб кнопка стала грубо кажучифіксованою тобто при першому натисканні вона включає туманки придругій відключає, довелося застосувати тригерне реле. Реле я взявз автомобіля Lanos (реле включення задніх ПТФ) також вивівіндикацію включення туманок на панелі приладів тепер при включеннітуманок горить індикатор на панелі приладів.
Задні туманки поки відключив.
Вартість реле просто смішна на розбиранні віддав аж цілих 20грн.
Схема включення реле дуже проста. br/>
31- (маса корпус -)
30- Живлення реле (силовий контакт +)
87- Вихід силового контакту реле (+)
< 15- це сигнал включення запалення (+) Особисто собі підключивсюди + при включенні габариту. Таким чином туманки можна включитибез запалення, але при включених габаритах. (корисно коли потрібнопіти відкрити гараж.)

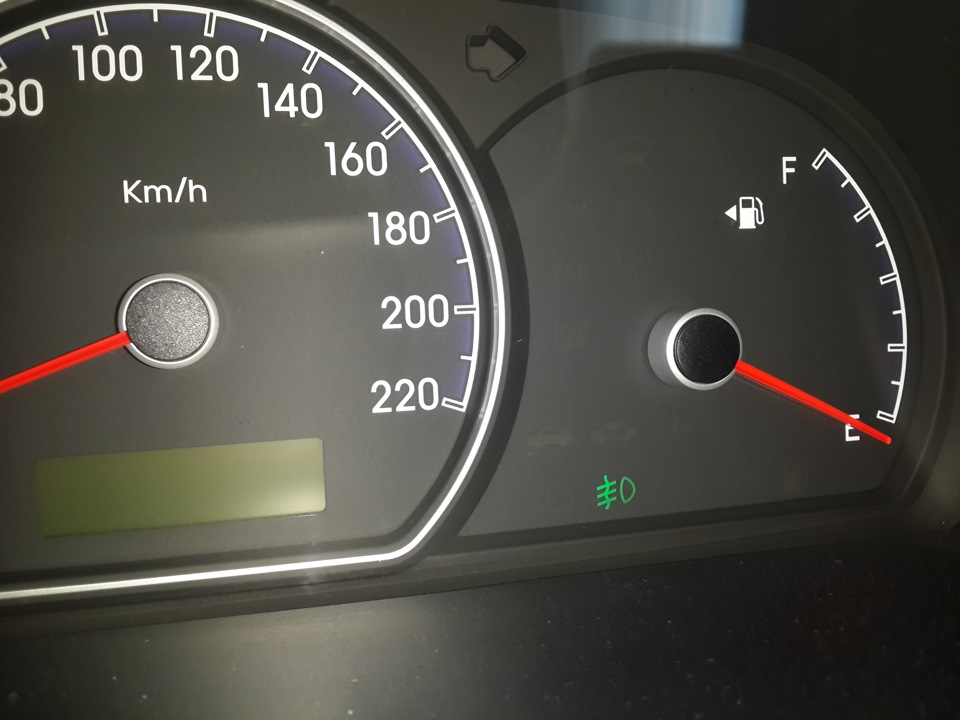

Контрольна лампа включення передніх протитуманок. Ще можназастосувати Вазовське реле включення задніх протитуманок, проте яйого не знайшов на ринках і в магазинах.
Фото його нижче (реле ВАЗ)
фото:96242630
Схожі записи
Чергова переробка фар (нові лінзи та новий вид фар)
Чергова переробка фар (нові лінзи та новий вид фар)
20
Коментарі20
Спасибі тобі велике! Зіткнувся з тією ж проблемою, рішення знайшов тільки у тебе, підключив вихід на габарити в 15f контакт. Тепер все по фен-шую. габарити в незалежності від запалення.
Будь ласка )
Добрий день. Підкажіть розпинування (або якщо є схема) кнопки ПТФ. Як я розумію там 6 контактів на один повинен йти + потім + на підсвічування самої кнопки при включенні, вихід на індикатор панелі приладів, провід на реле і ще два залишаються ... чи ...
А де знаходиться реле задніх птф? Десь клацає в торпеді, знайти не можу
Брешити не буду незнаю!
А в салоні до кнопки задніх птф так?
Так.
Тобто дроти на реле з туманок, від реле до акуму і в салон правильно я зрозумів
так
А від птф дроту куди кидав можеш схемку пояснити
Додаткове реле ставив яке бере живлення з АКБ, а управляється тим реле, що в салоні.
а у кого є сам код або як я можу знайти саму кнопку включення птф! а то в моїй комплектації немає!
RasL28 не знайшов код кнопки птф?
Ні не знайшов
Забув ще написати колір дроту контрольної лампи на панелі приладів. Пізніше обов'язково напишу.
о.к. чекаю
Помаранчевий 20 клема роз'єм крайній з боку магнітофона - контрольна лампа включення передніх протитуманок.
дякую!
Ого )) Дякую!
давно так хотів! тепер зроблю! +3
