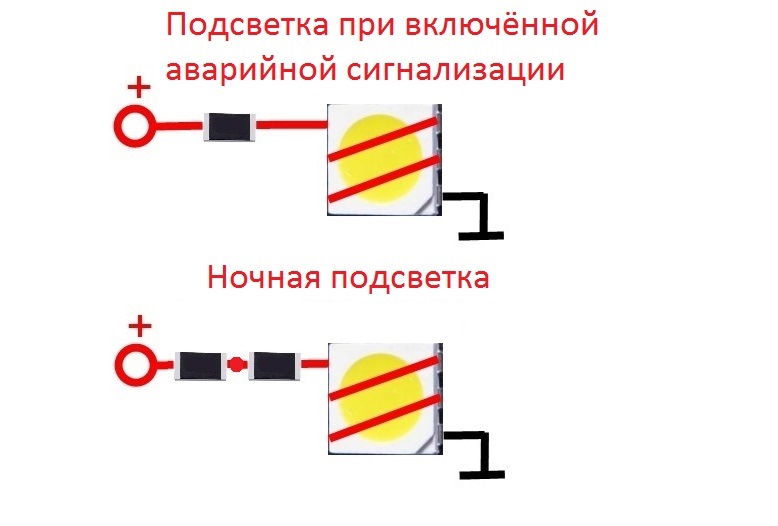

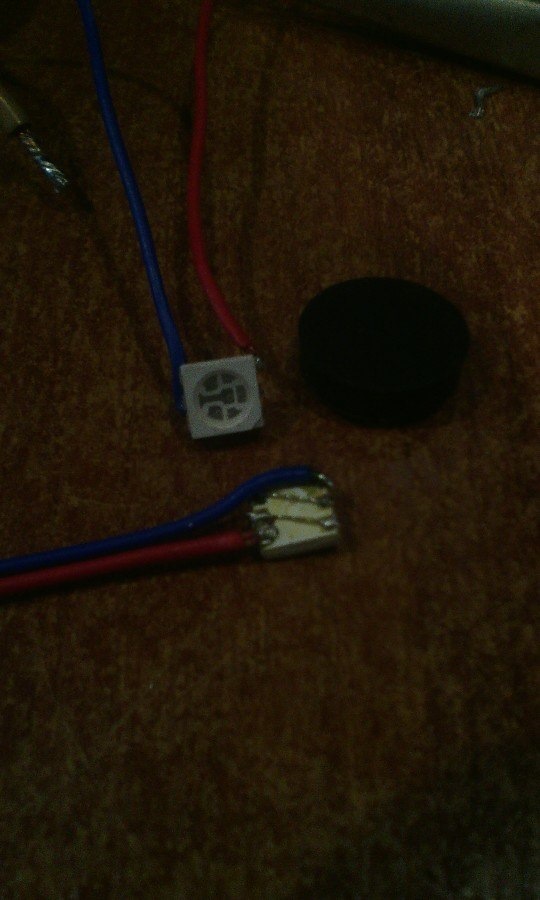

Доброго часу доби! " Звичайно можна було почекати оригінал зекзиста, але я вирішив знову винаходити)) Спочатку взяв 5ммсвітлодіод, але його яскравості не вистачило./span> притягнувмені червоні 5050 SMD світлодіоди, прикинувши їх, яскравості вжестало достатньо. Монтажем Взяв жилу дроти, паяльну станцію, івийшло таке щось:У корпусі 5050 3 кристали, які я з'єднавпослідовно, і приклеїв ціакрином і термоклеєм всередину корпусу, туди де були лампи. Далі за законом ома (R=U/I) вирахував щокожному такому ланцюжку необхідний резистор 410 Ом. Напруга вмережі 14.8В, пряме падіння на кожному кристалі світлодіода задаташитом 2.2В і струм 20мА Даний параметр тільки для червонихсвітлодіодів. Загалом я порахував, кум sirvlaser Купиві доставив. На 410 Ом не було, взяв на 430. Буде запас по струму. Улегасі в кнопці аварійки 2 лампи. Одна світить разом із габаритами, друга моргає коли аварійка включена. Щоб лампа підсвічування непересвічувала, на неї із заводу був одягнений силіконовий ковпачок, я ж на свій світлодіод поставив 2 резистори, тим самим знизивструм, яскравість. Схема підключення. >

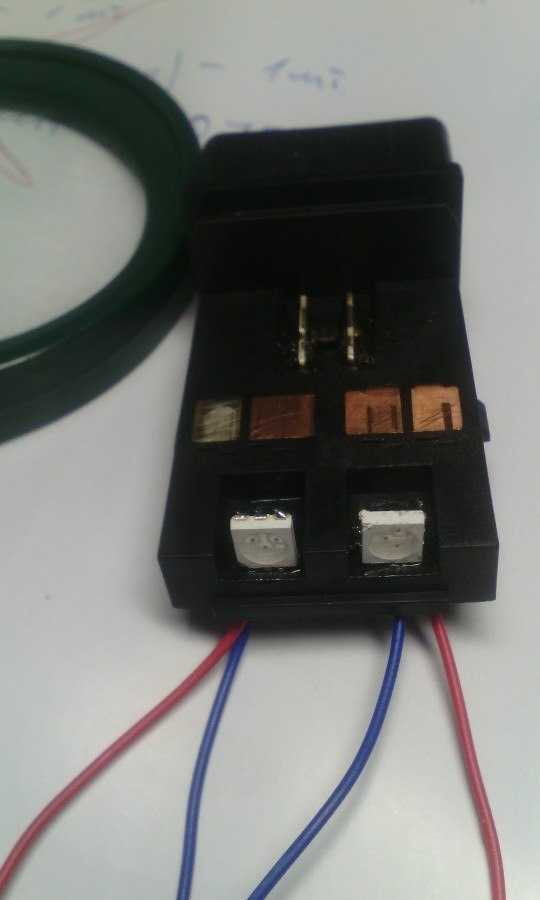

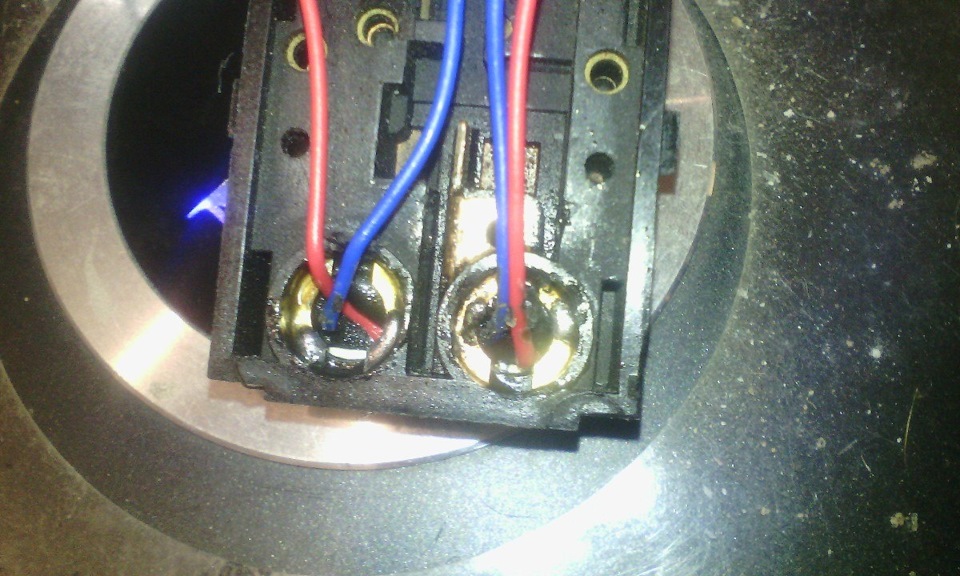

Далі збірка, паяння, термоклей

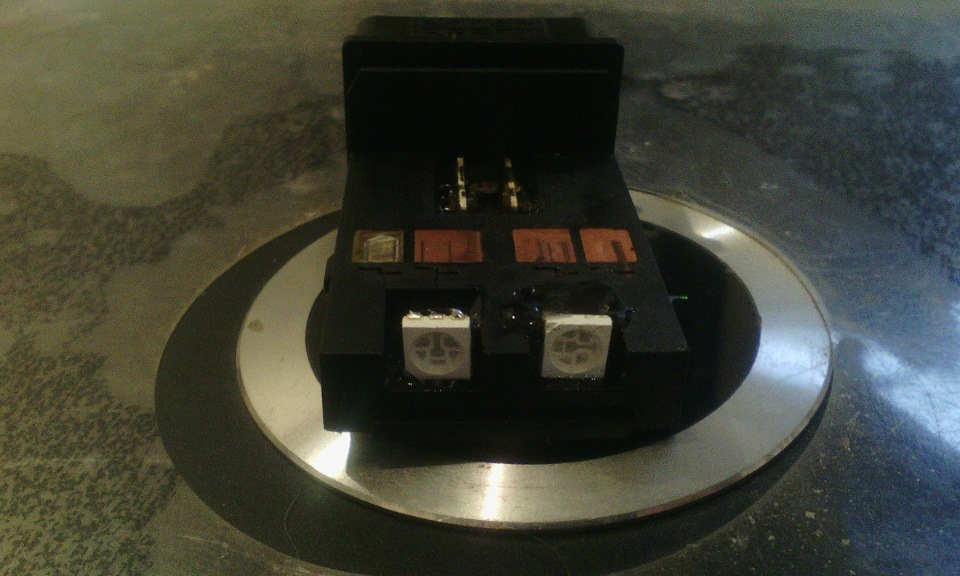

Вийшло так:
На відео спочатку яскравість підсвічування на мінімумі. Результатне дуже сподобався, замість двох 430-ти омних резисторів поставлюодин на 1, 2 кОм. Опір підібрав підпаяв у ланцюг зміннийрезистор.
