Blaupunkt Купівля підсилювача ... ремонт і т.д.

Хочу поділитися особливостями покупки підсилювача.
Купуючи підсилювач завжди перевіряйте його! їх.

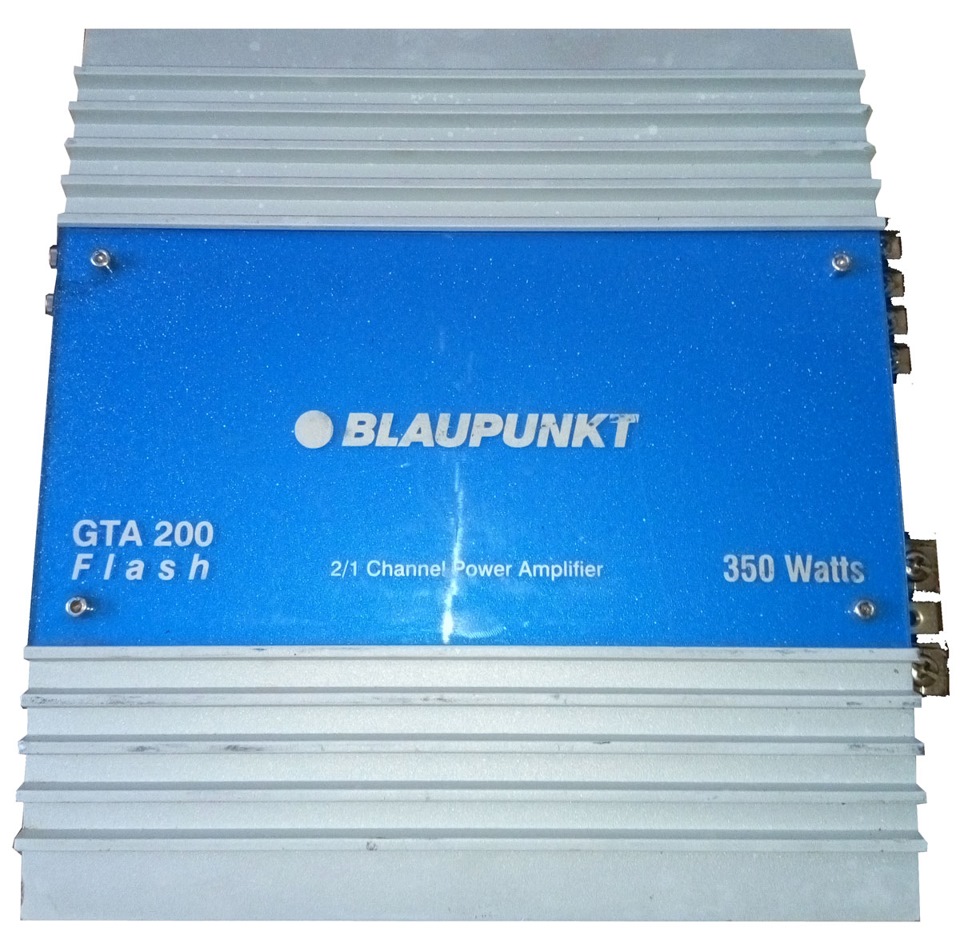

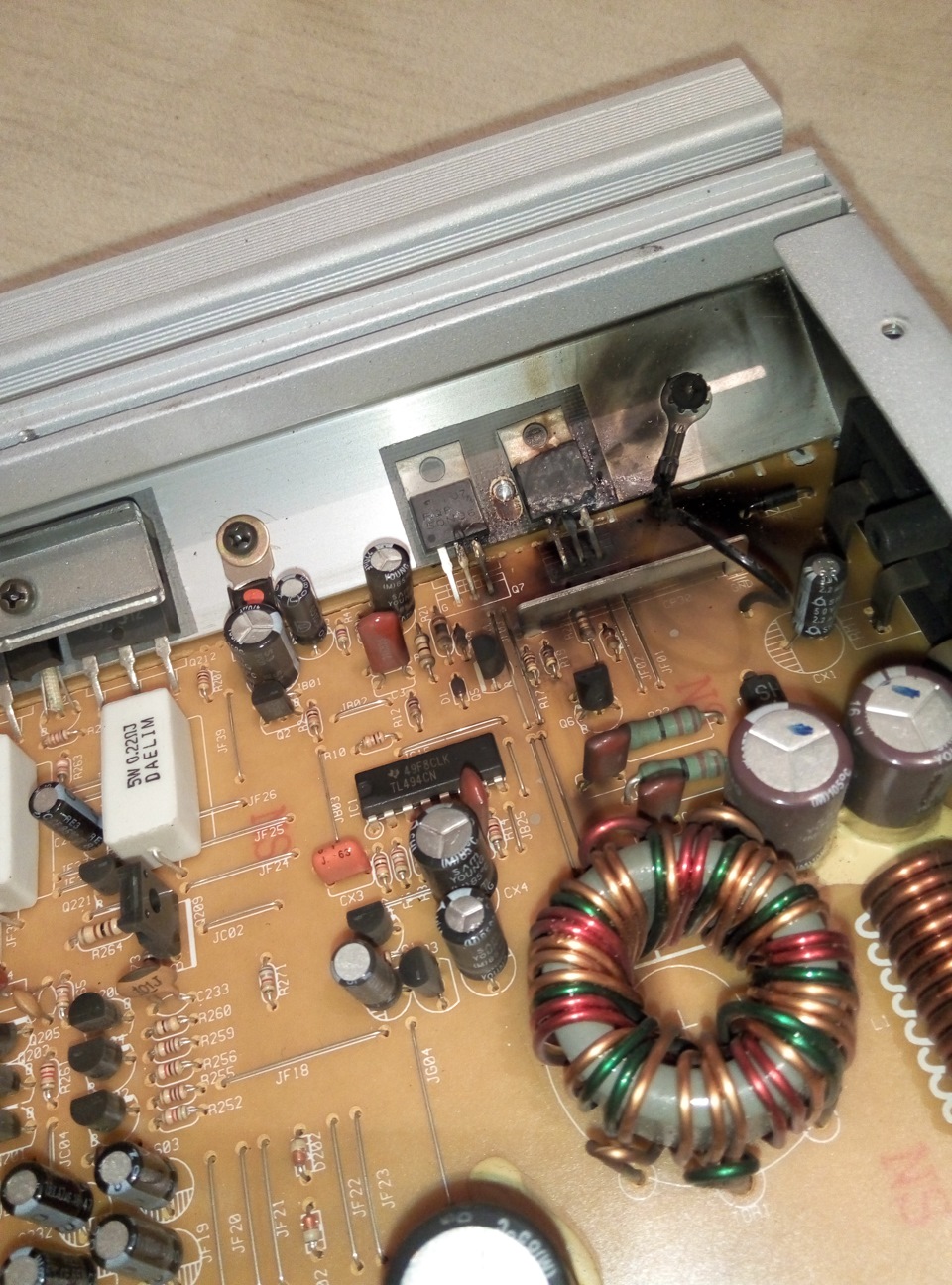

Тепер по порядку підвернувся мені вся Blaupunkt gta 200 flash ісабік у корпусі. Матиз другу.Зустрілися з продавцем я все забрав неперевіряючи.Приїхав і виявилося, що у саба дірка в дифузорі.Я нестав ризикувати з підключенням вся і вирішив його спочаткурозібрати щоб упевнитись хоч би що на платі ні чого непошкоджено.Відкриваю і бачу …

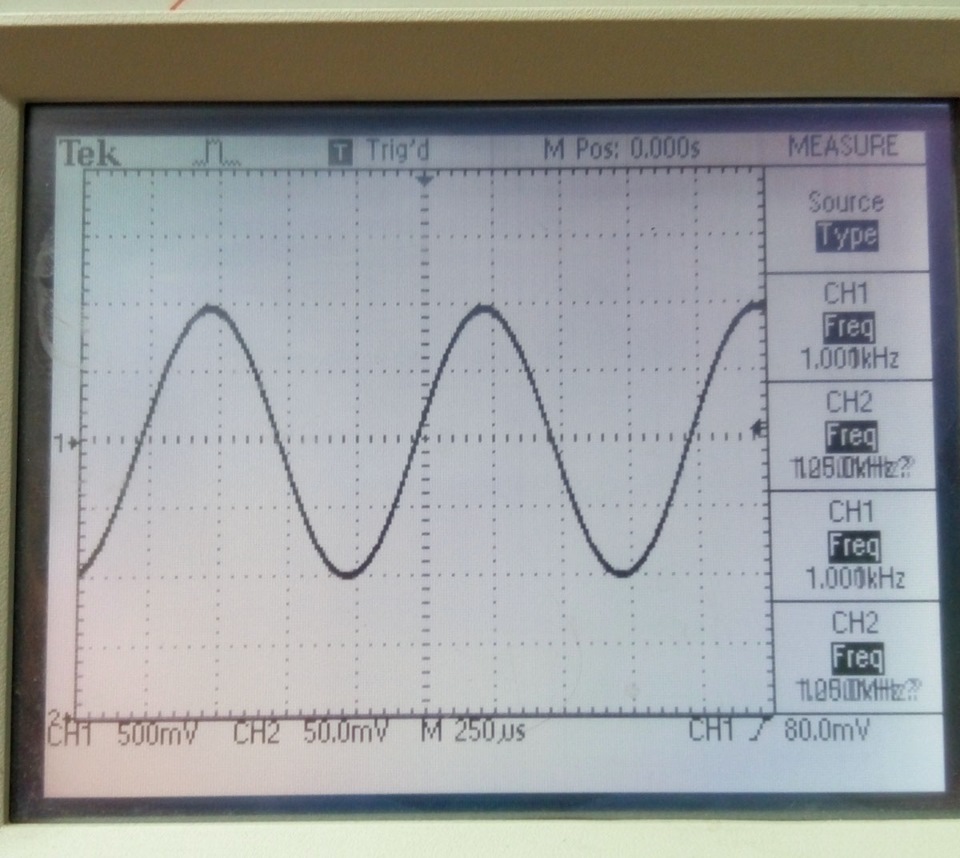

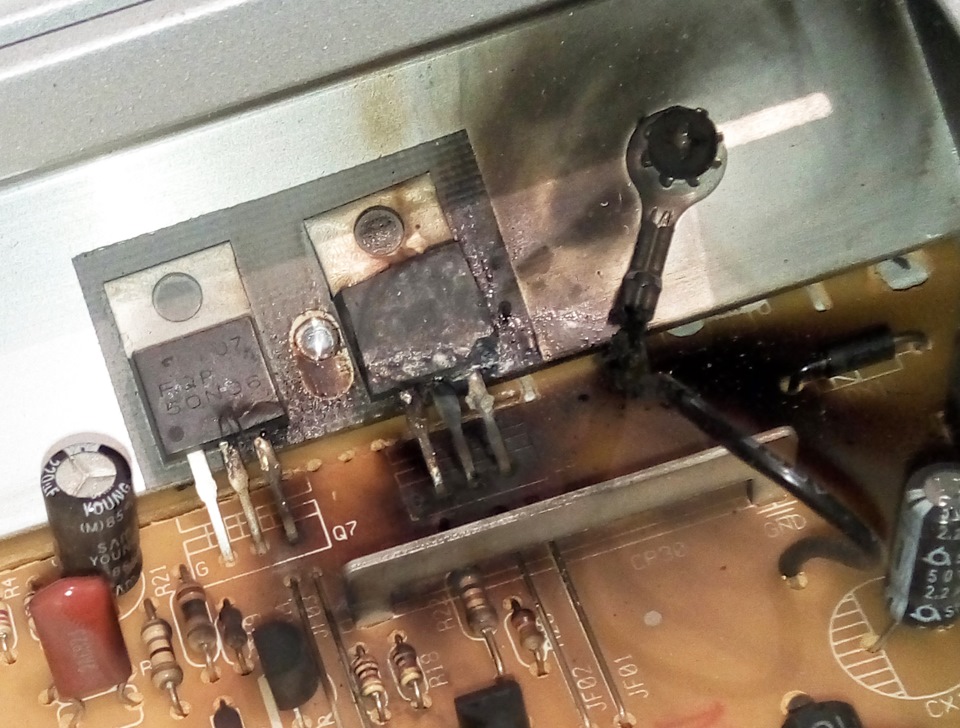

з чого він починається правильно зі схеми Шукаємо схему знаходимо, розуміємо що це згоріло і що ще могло. Якщо так то 494 теж у топку, але все послідовно ... Випаюємо транзистори, включаємо дивимося чтвона виході 494, а там все гуд- вона ціла))) Впаюємо новітранзистори. Хочу звернути увагу на те, що довелося замінити несиліконові прокладки під транзисторами, що згоріли, на нові але іпід усіма транзисторами. Справа в тому, що вони вже старі віднагрівання транзисторів просто приклеїлися до радіатора. Отжеміняємо прокладки 2 транзистори і… вмикаємо! Включаємо на столі зрезистором 4 ома 50 Вт типу ПЕВ. Підключаємо на вхід ГЗЧ таосцилограф на виході. Дивимося на осцилограф ...
Краса ... Все працює. Повторюємо те саме з другим каналом, мостовимвключенням.

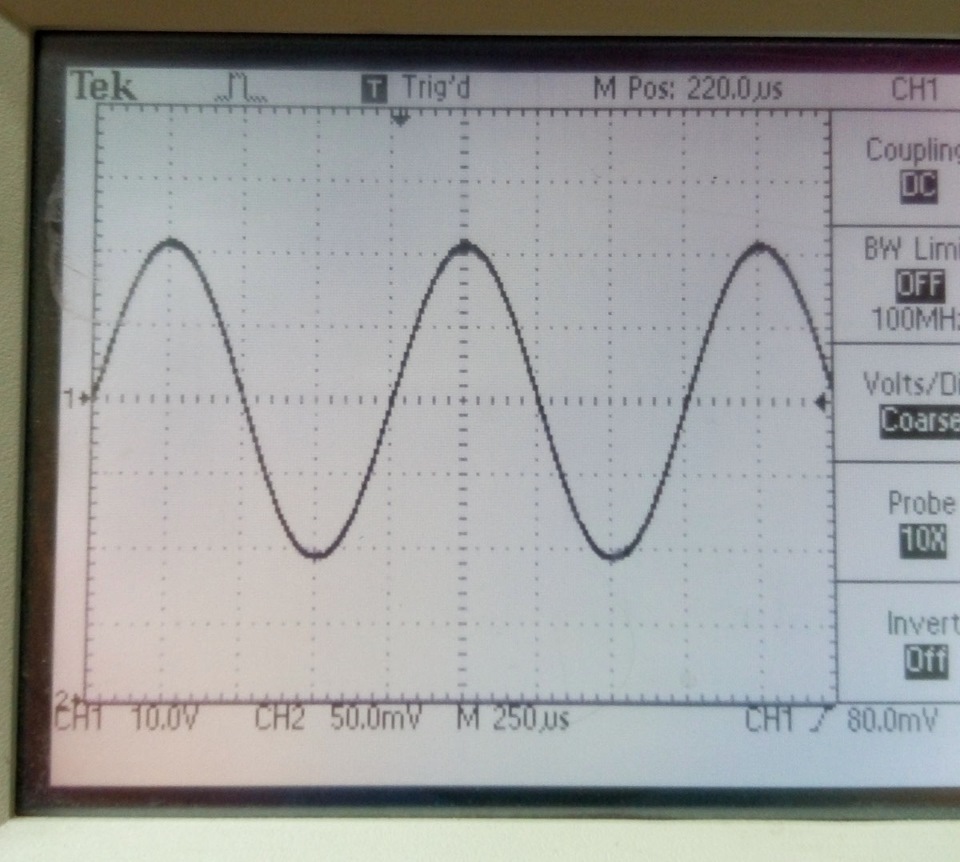

Збільшуємо потужність

Збільшуємо ще не багато …

>

Смуток - обмеження)))))

Ремонт закінчено! Тепер питання про реальну потужність…
Озброюємося тим самим генератором осцилографом, але це вже в іншомупості. )))))
