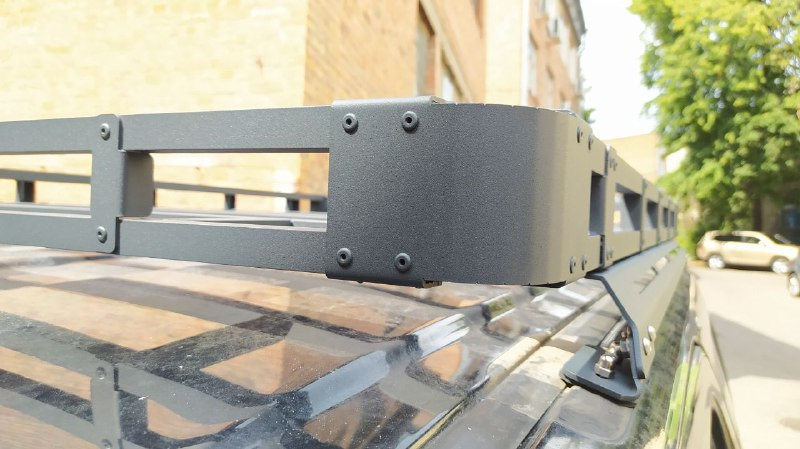

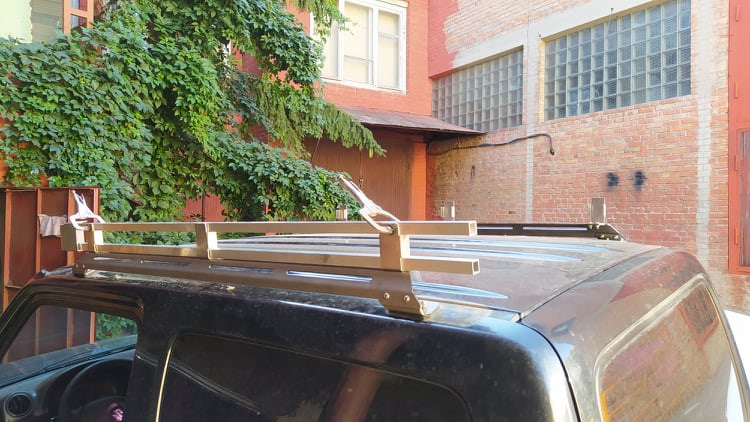

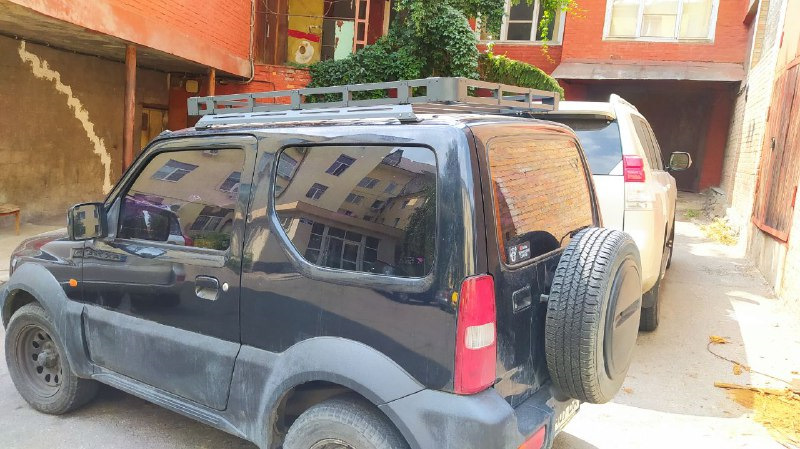

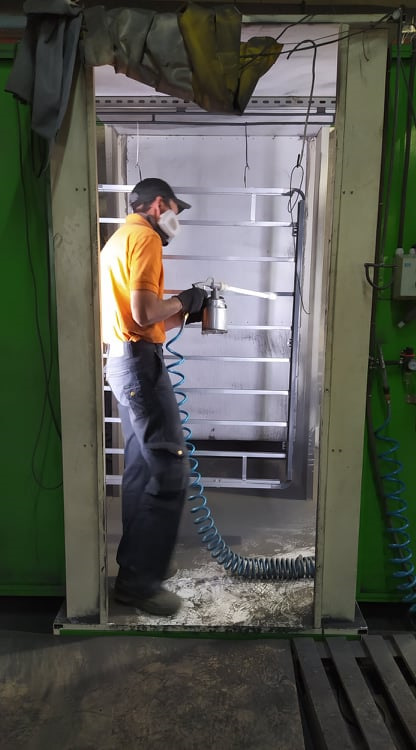

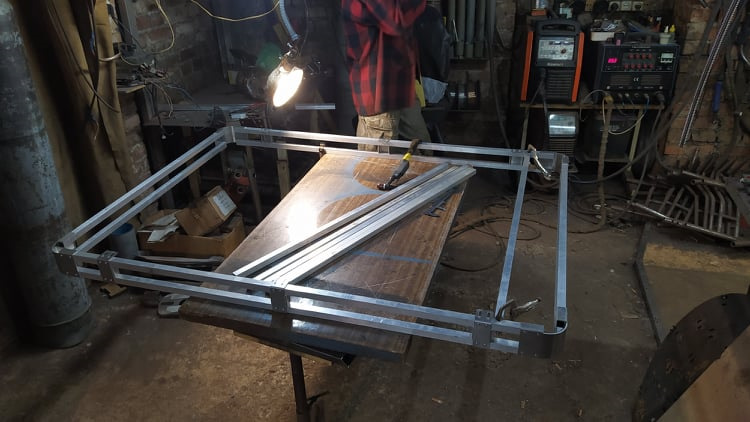

Давно хотів придбати собі даний аксесуар, але чи кінських грошейпросили за готовий, то колгосп в інтернеті знаходив на запит "своїми руками". І найбільший прикол, що не було доступних креслень, навіть за гроші. Було прийнято рішення збирати самостійно, ґрунтуючись на інформаціїнаглянутій у мережі. Кому цікаво, ДХФ для лазера та ПДФ з кресленнями для згинання. < Рейлінг — чорний метал 3 мм + порошок Платформа — алюмінієві труби 20Х20Х1, 5 та лист 2 мм + порошок Труби пішло 18м, але ви вважайте її самостійно для себе, під І ще, конструкція даху цікава і ширина між шпильками кріплення спереду іззаду 10 мм (морда ширше), щоб не трахатися з підгонкою поперечок -беріть по вузькій частині (ззаду) - 952 мм., квасолини всекомпенсують і ви виставите платформу ідеально. Висоту платформи змінити — правити ДХФ :) Це легко робиться, наданому виробі вона 80 мм. Збирається за бажанням, але рекомендую використовувати алюмінієвізаклепки, вварювати тільки поперечки, шви класти зверху та знизу, боки на чіпати. Це дозволить вам уникнути деформації відтепловокладення у виріб.
Конструкційні особливості даху Джимніка не мають на увазі перевезення штурмової групи до автобуса для проникнення всередину або укладання снайпера в повному обмундируванні для стрільби ))) Основа платформи вийшла жорсткою, рейлінги встановлені на зем...
Думайте ) За першим посиланням два зипи, один з дхф для лазера, інший ПДФ для згинання, можете використовувати тільки рейлінги, а надбудову робити свою, на рейлінгах кріплення типу квасолін по три на деталь під М6, всього 12 гвинтів. там, хоч сітку н...
Коментарі7
бачив у місті на отакара кілька разів, виглядає чудово!
Прикольно! А скільки важить конструкція?
Без рейлінгів до 6 кг. Після фарбування ставив самостійно без сторонньої допомоги, двома руками збоку закинув на дах. ).
Дуже цікава конструкція. А як він у русі? Не шумить? На нього напевно зручно вішати люстру. Яку реальну вагу він витримує?
Конструкційні особливості даху Джимніка не мають на увазі перевезення штурмової групи до автобуса для проникнення всередину або укладання снайпера в повному обмундируванні для стрільби ))) Основа платформи вийшла жорсткою, рейлінги встановлені на зем...
Ну, я поки не планую ставити на джимні ДШК з боєкомплектом ... Під це все одно потрібно опори в грунт робити))) Розгойдування буде занадто сильною)
Думайте ) За першим посиланням два зипи, один з дхф для лазера, інший ПДФ для згинання, можете використовувати тільки рейлінги, а надбудову робити свою, на рейлінгах кріплення типу квасолін по три на деталь під М6, всього 12 гвинтів. там, хоч сітку н...
