Після впровадження в авто сирену з MP3, за інерцією захотілосязібрати щось ще й застосувати дзвіночок, що залишився без справи.Руки свербіли так би мовити. Зібрав сирену на PIC16F628A. Схемадуже популярна в інтернеті :

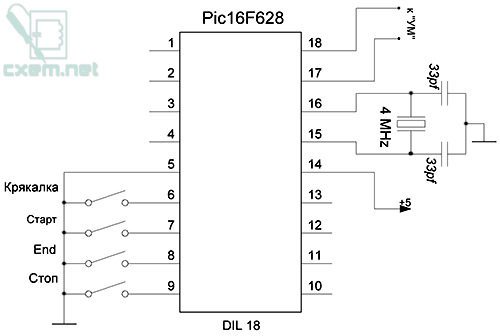

Схема сирени
А ще прикрутив туди пультик.

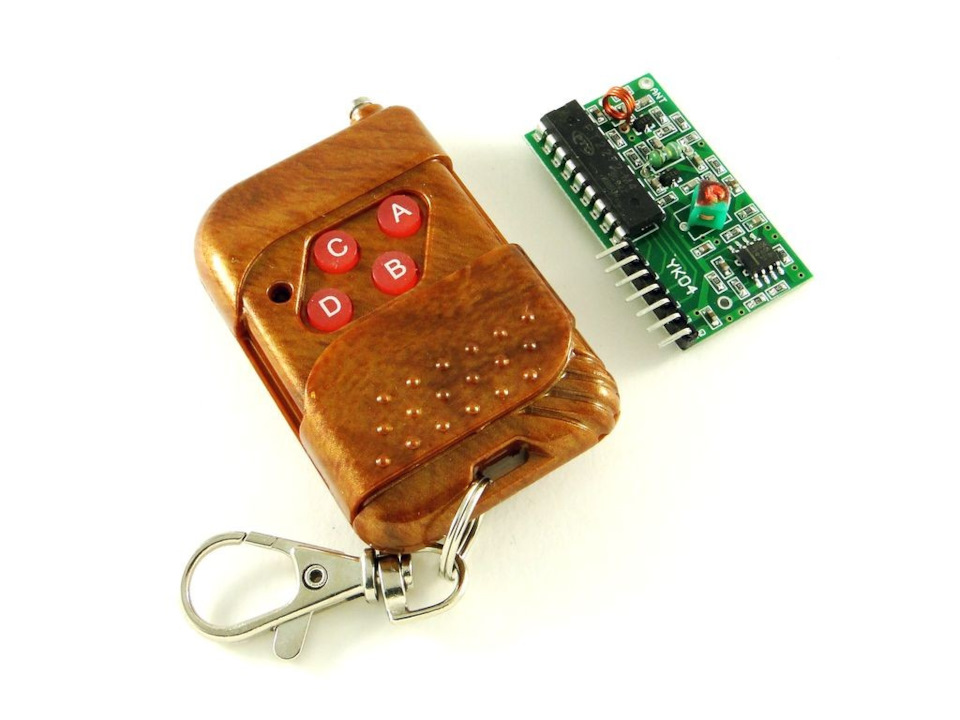

Радіомодуль

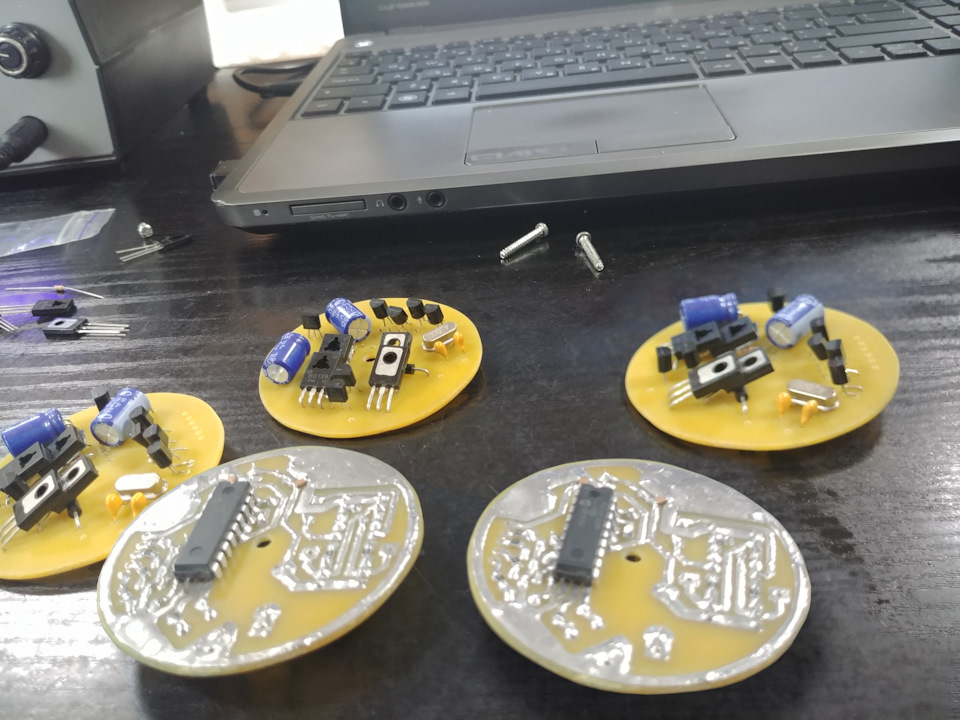

Друку малював майже сам) - у сенсі перемальовував під себе.Однак, при друку не віддзеркалив.Помітилося все на етапі монтажу, як цезазвичай і буває.Транзистори перевернув, а ось мк довелосярозмістити з боку доріжок.

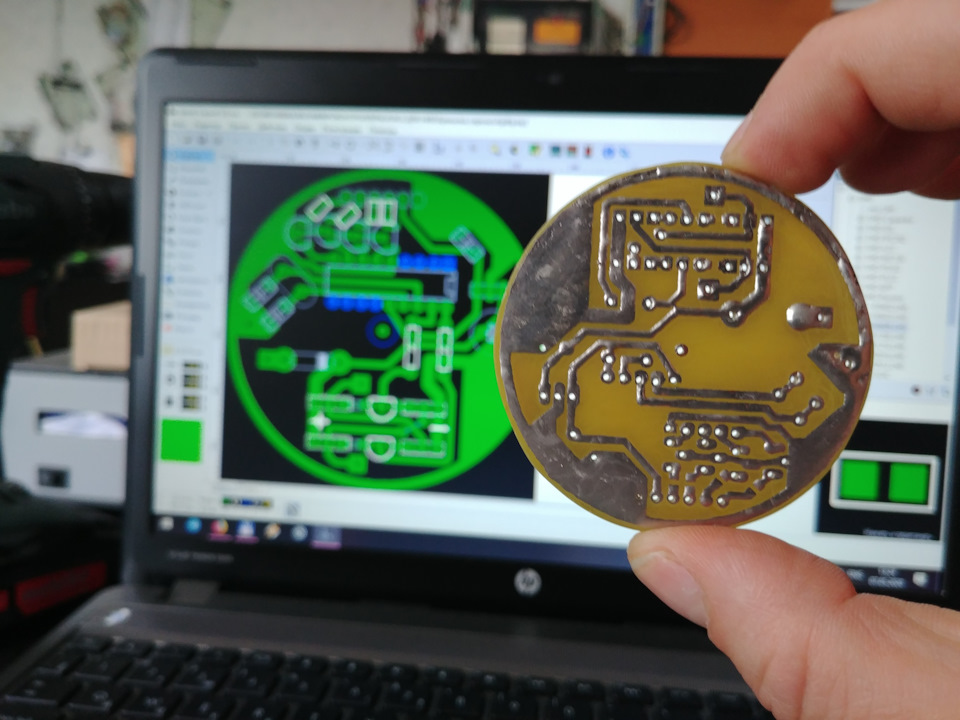

> Друкарська плата на тлі Sprint Layout

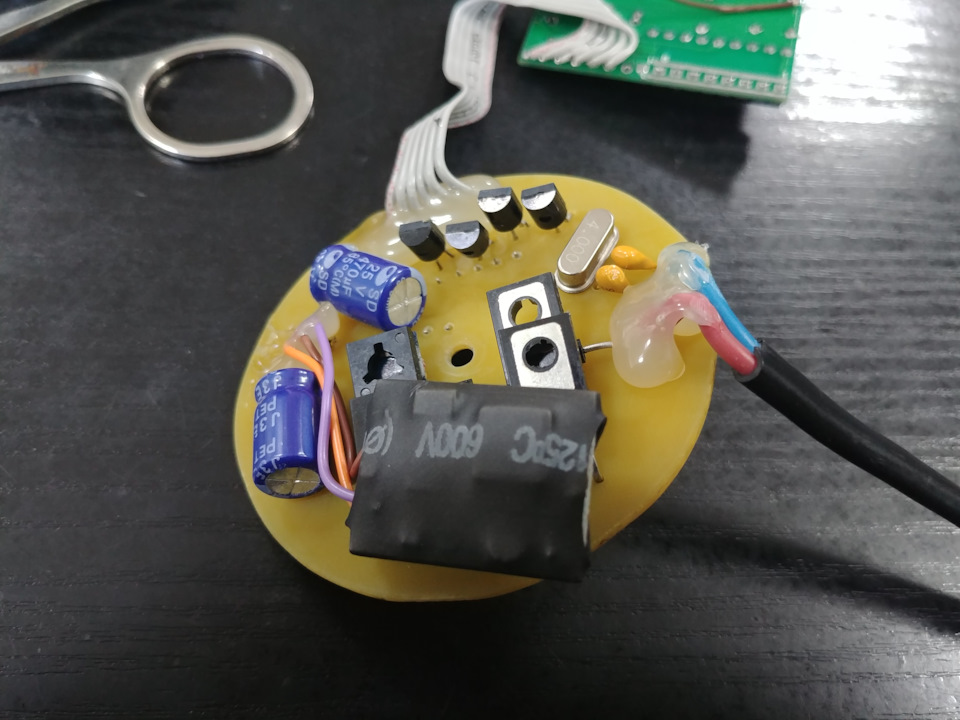

точніше конусність склянки Все помістилося в притирку. Виході 9 Взамість 5 В. Мікросхема приймального модуля почала дикогрітися.Помітивши це - знеструмив плату. Однак, хочеться відзначитиживучість радіомодуля та мікроконтролера. На щастя, від перевищеннянапруги живлення майже в 2 рази жоден, ні інший не постраждали. Щобне наступати вдруге на граблі, вирішив не відчувати живучість пікуі модуля далі. Замість кренки поставив стабілізатор, який залишивсявід попередньої саморобки. Міні стабілізатор Природно, собі я цейдевайс ставити не буду. Законодавством заборонено такі іграшки.Кровними 8500 грн не надто горю бажанням ділитися з державою.
Коментарі7
Він сту пудова буде відключений
прикольно, звичайно. Але треба пам'ятати, що це спец-сигнал, і за його застосування пенти можуть отримати на повну
Саме собою зрозуміле. Але це просто дзвін із проводами візуально. Без пульта він недієздатний. У плані маскування це плюс.
Ціна
800 грн тільки деталі
Рублями скажи
Скористайся калькулятором валют. Рублями я не розумію.
