Нештатний круїз-контроль у jzx90

Загалом давно виношував ідею впровадження круїз-контролю на своюмашину. Рідного комплекту, який ставився по заводу в Марки менізнайти не вдалося і тому я почав шукати інші варіанти. Виходячи знаявності машин Доступних у нас на розборі, звичайно ж Toyota, мноюбув знайдений комплект від 20й Camry, вивчивши схему штатногокруїзу, зрозумів, що особливих труднощів не повинно бути, щоб цяопція була реалізована.
1. Чотирьох контактна кнопка під педаль гальма.Рідна йде двохконтактна.Принаймні на моїй машині із заводу була двохконтактна

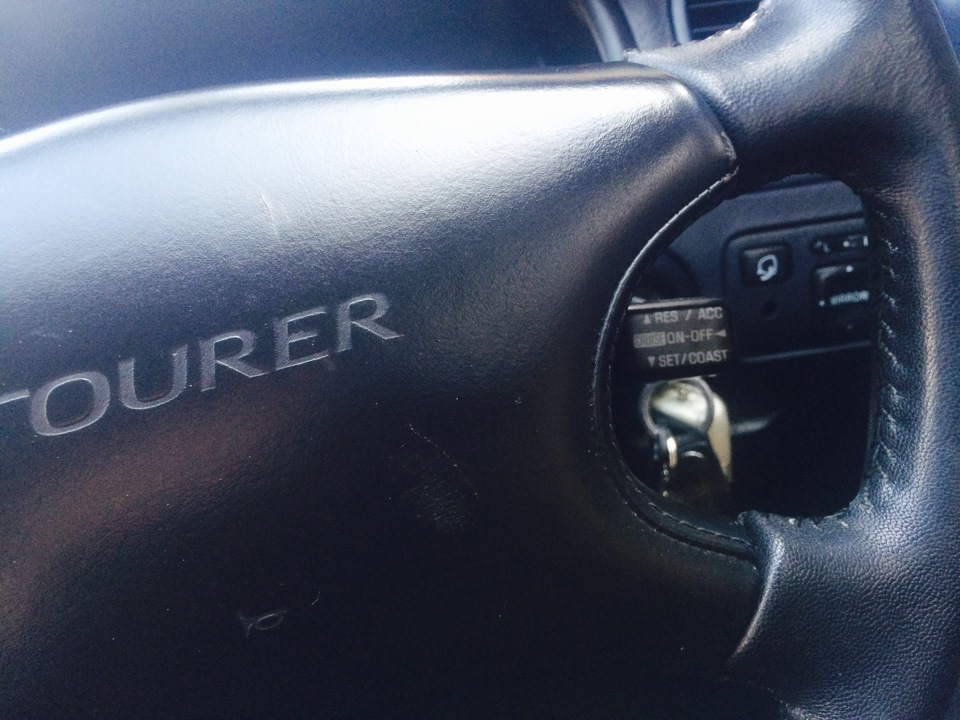

2. Ручка управління круїз-контролю.В принципі цей елемент знайти нескладно, також підійде від будь-якої Toyota 90х років
3. Бобина на кермо, через яку власне і підключається сама ручкакруїзу до блоку управління круїзом. Я окремо знайшов бобіну відToyota Avensis, довелося трохи подумати над її впровадженням уштатну гітару. Я можу сказати, що це була започаткована складністьпри реалізації ідеї впровадження стороннього круїзу. Також через цюбобіну був підключений і сигнальний провід так як ріднийМарківський сигнал підключається через кільце, що обертає на кермі.Згодом коли мій круїз вже працював я став володарем рідноїелектричної колонки в якій стояла вже штатна рідна бобіна
4. Електронний блок круїз-контролю, який ставиться під кермовоюколонкою в салоні

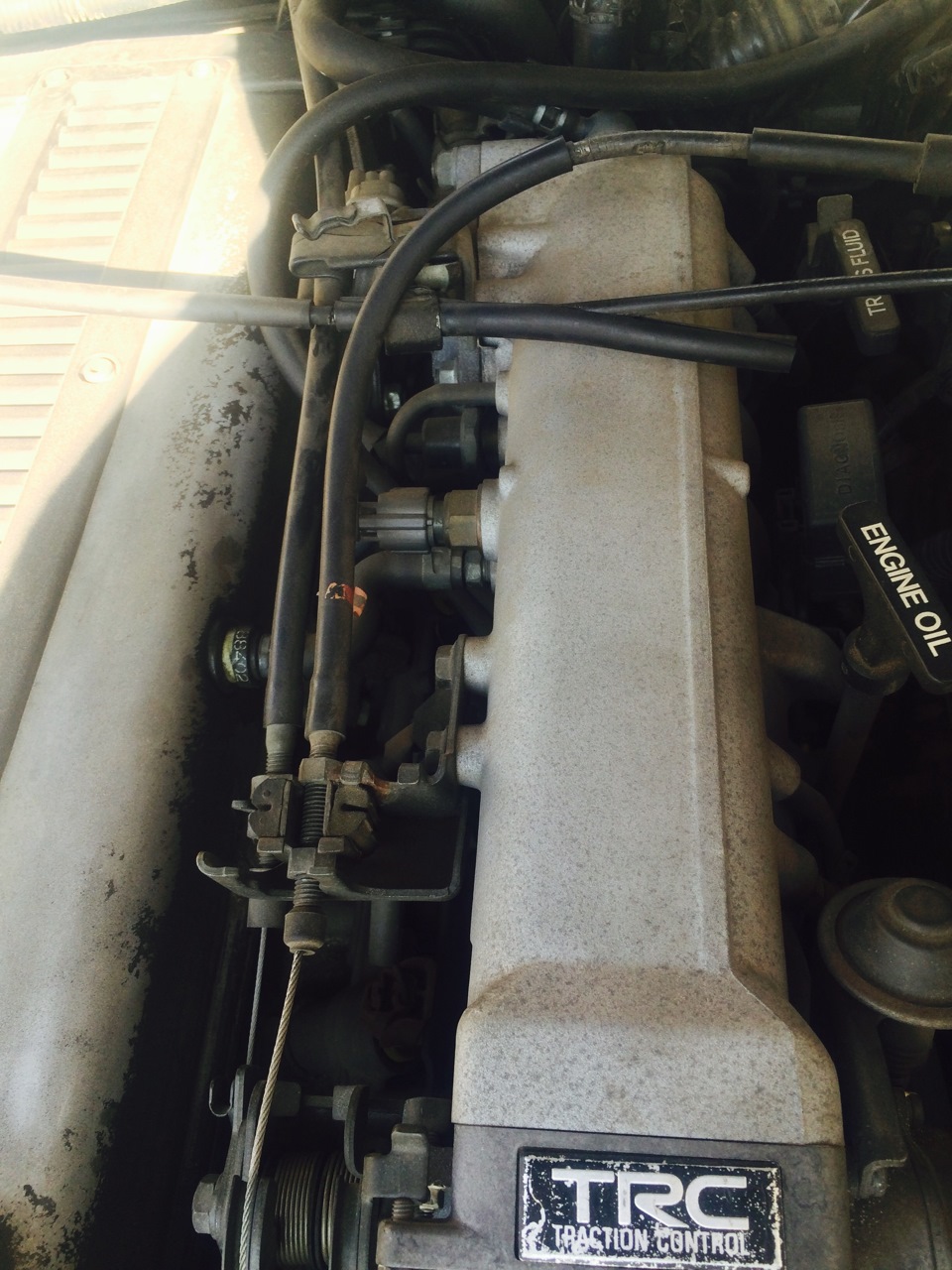

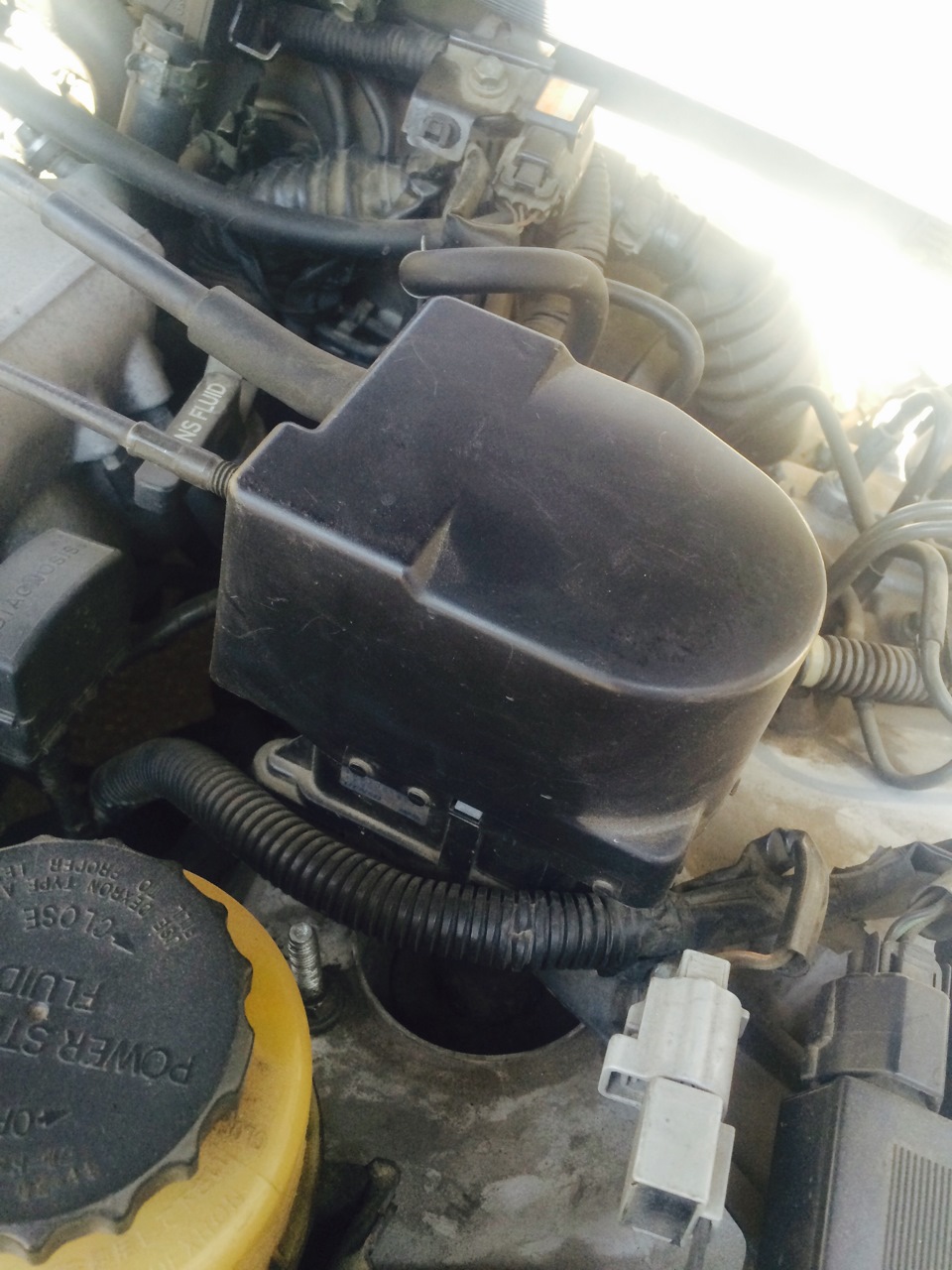

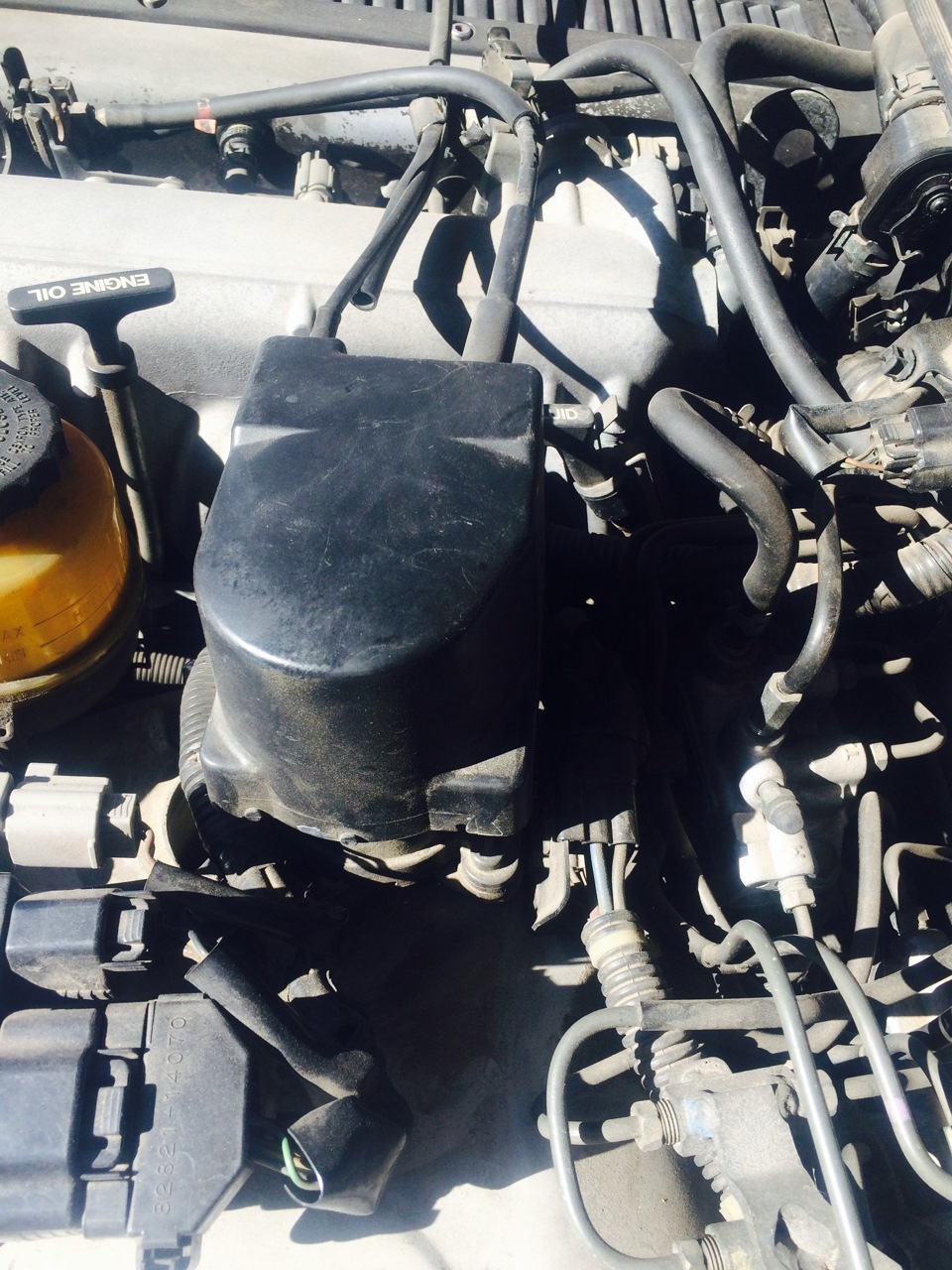

5. Сервопривід круїзу, який повинен знаходитись безпосередньо підкапотом і ставиться у розрив троса газу. Розташування цього приводувибирайте в залежності від довжини троса. Я встановив на лівійстійці. Тепер щодо електричної частини. Звичайно ж, я знайшов схемукруїз-контролю Камрі і просто порівняв елементи для підключення зрідною схемою Марка. Також хочу наголосити, що не на всіх нашихмашинах є проводка під круїз. У мене була лише фішка рідногосервоприводу круїзу під капотом. Штатний зелений роз'єм дляпідключення рідного блоку круїзу у мене був відсутній і тому самомудовелося простягати проводку, що бракує. Основні елементи велектричній схемі - це живлення і далі вже керуючі сигнали відкнопки педалі гальма, ручника, самої індикації "cruise" на щиткуприладів, положення селектора автомата, ручки круїзу і самогосервоприводу.

Ось у результаті що вийшло.
