Хочу поділитися як що робив, можливо комусь стане в нагоді і вжеменше часу доведеться мучитися. Заводу, ДВД нема, заднього роз'ємуA/V у багажнику немає.
Даний алгоритм зашитий у процесорі магнітоли.
86201XA43A
Так само є ще європейські мафони (86201XA43B 86201XA43C) не знаю вчому різниця

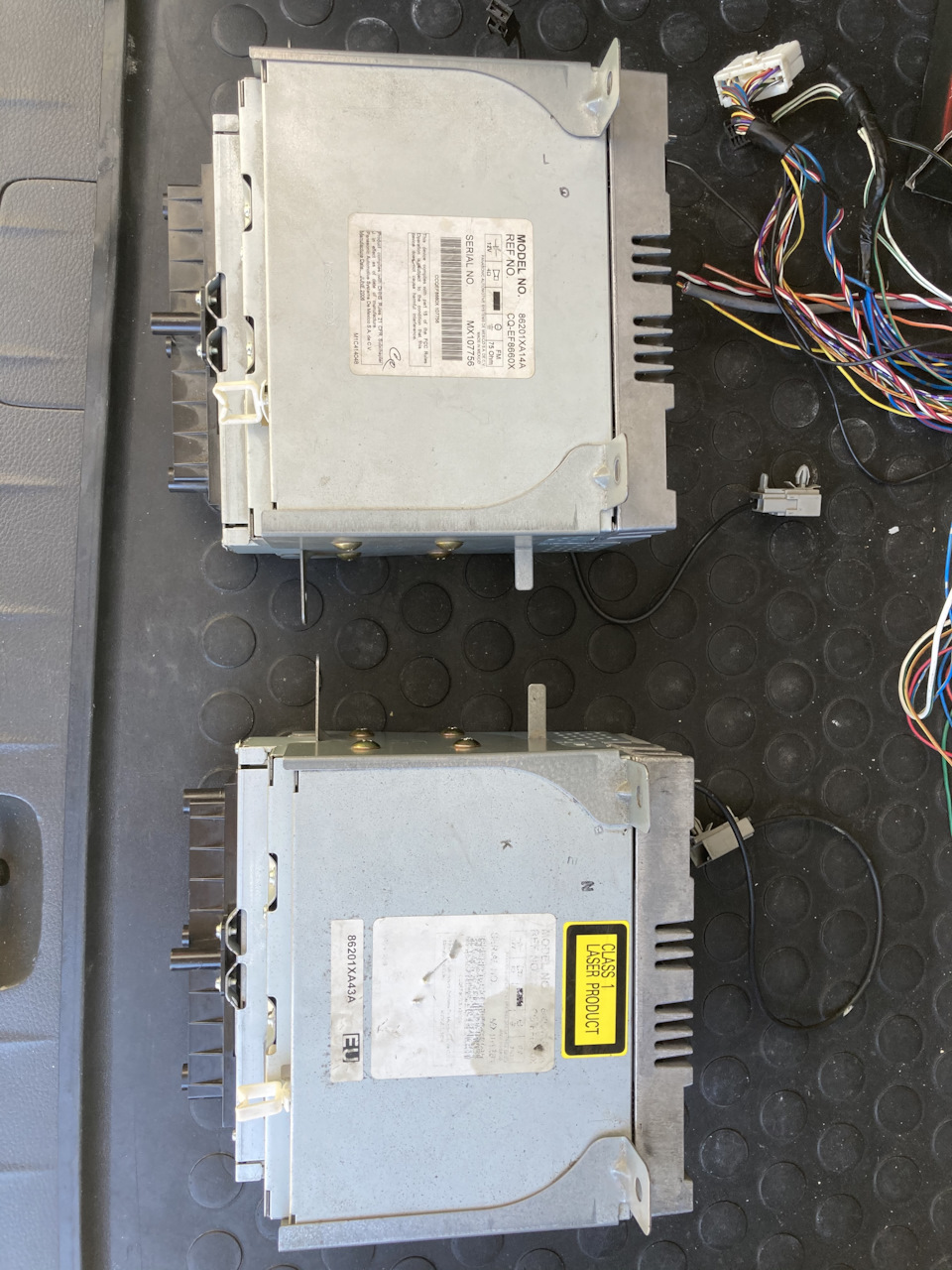

згори рідна америка, знизу європа
Проблема полягає в одному роз'ємі.
16pin в америці
20pin в європі.
Відповідає він за кнопки на кермі, саб в багажнику, аукс і ще щось. (якщо його не підключити все перераховане працювати не будет)
Пару днів рискання в мережі, читаючи форум і тд я знайшов мануалирозпинувань обох роз'ємів.

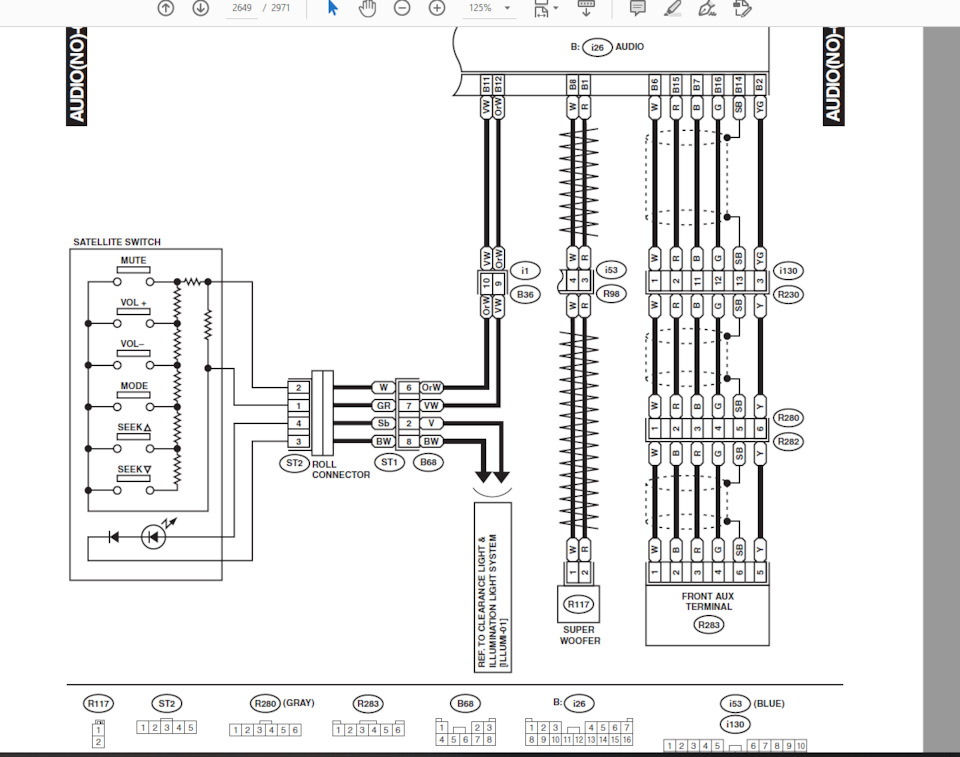

16pin

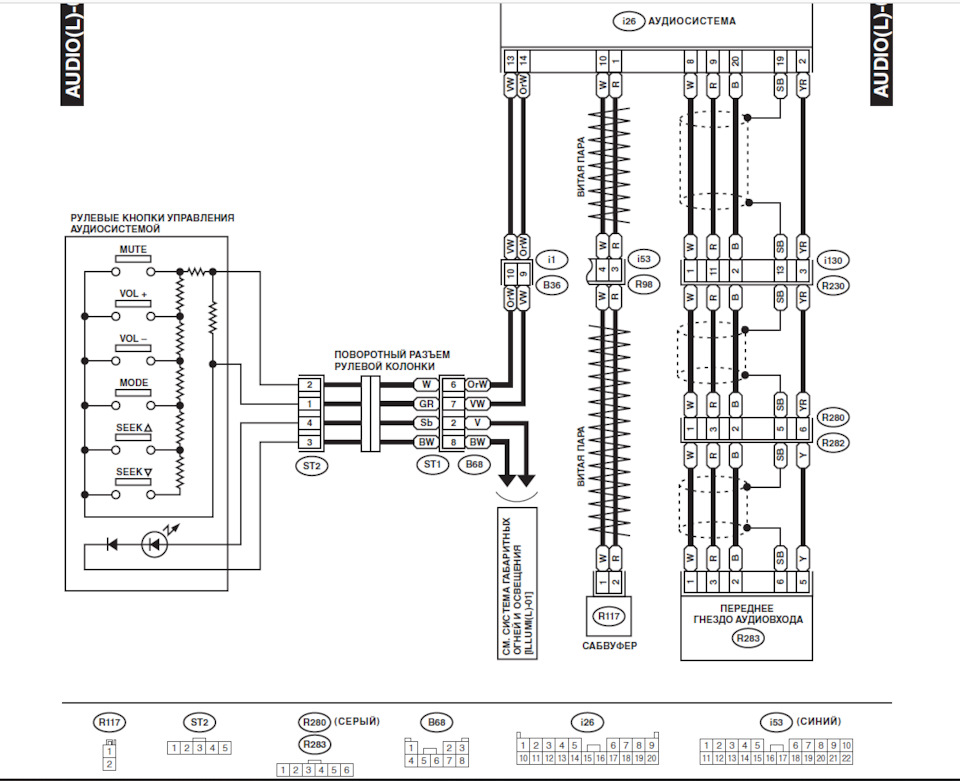

20pin
Що ще не мало важливе це те, що я забрав рідну фішку від 20піновоїмагнітоли коли купував магнтолу! цього в мафон без колгоспу.

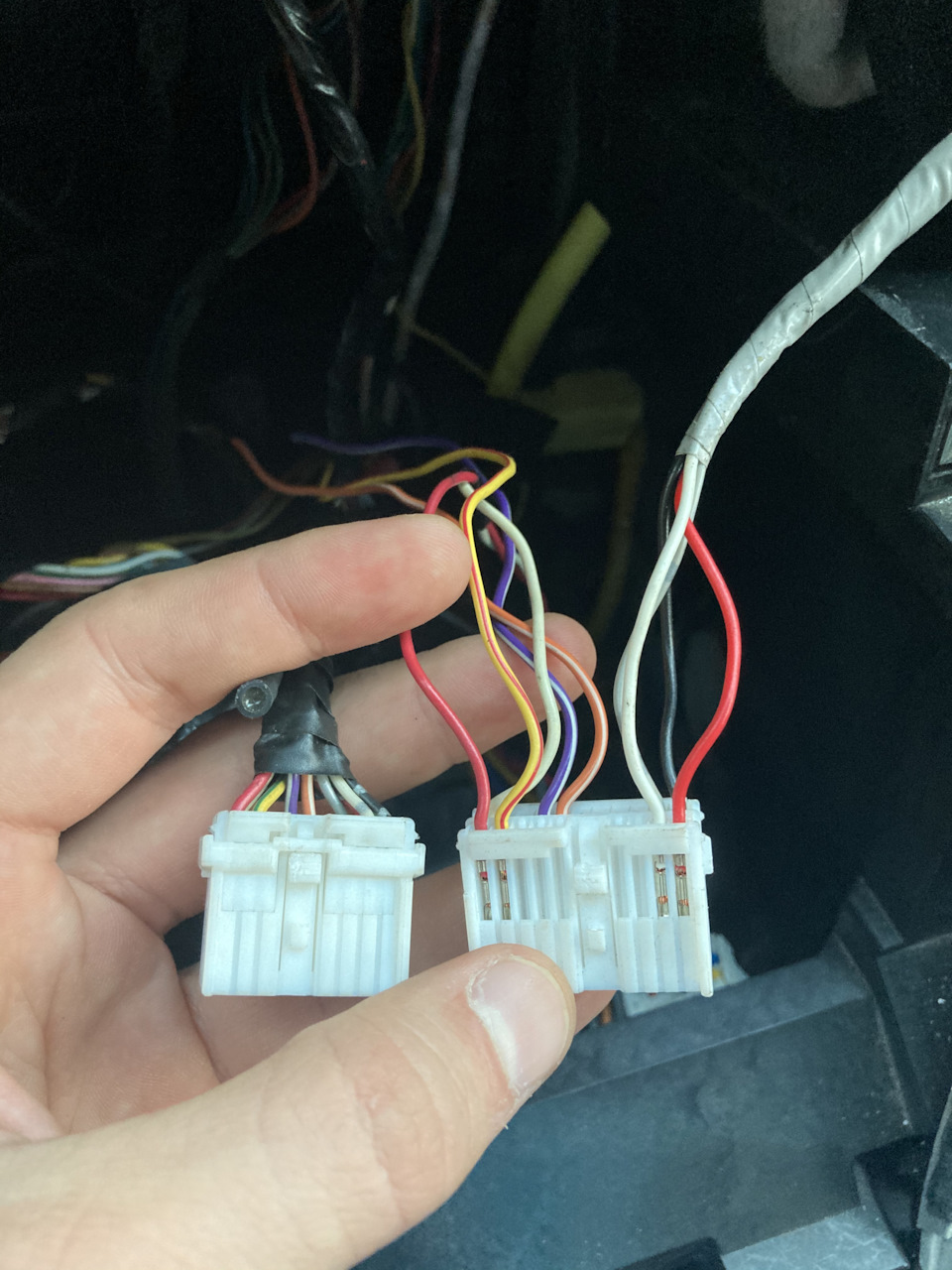

ліворуч 16 рідна, праворуч 20 нова
Тож виписавши собі шпаргалку на листок для підключення і пішов умашину:
<

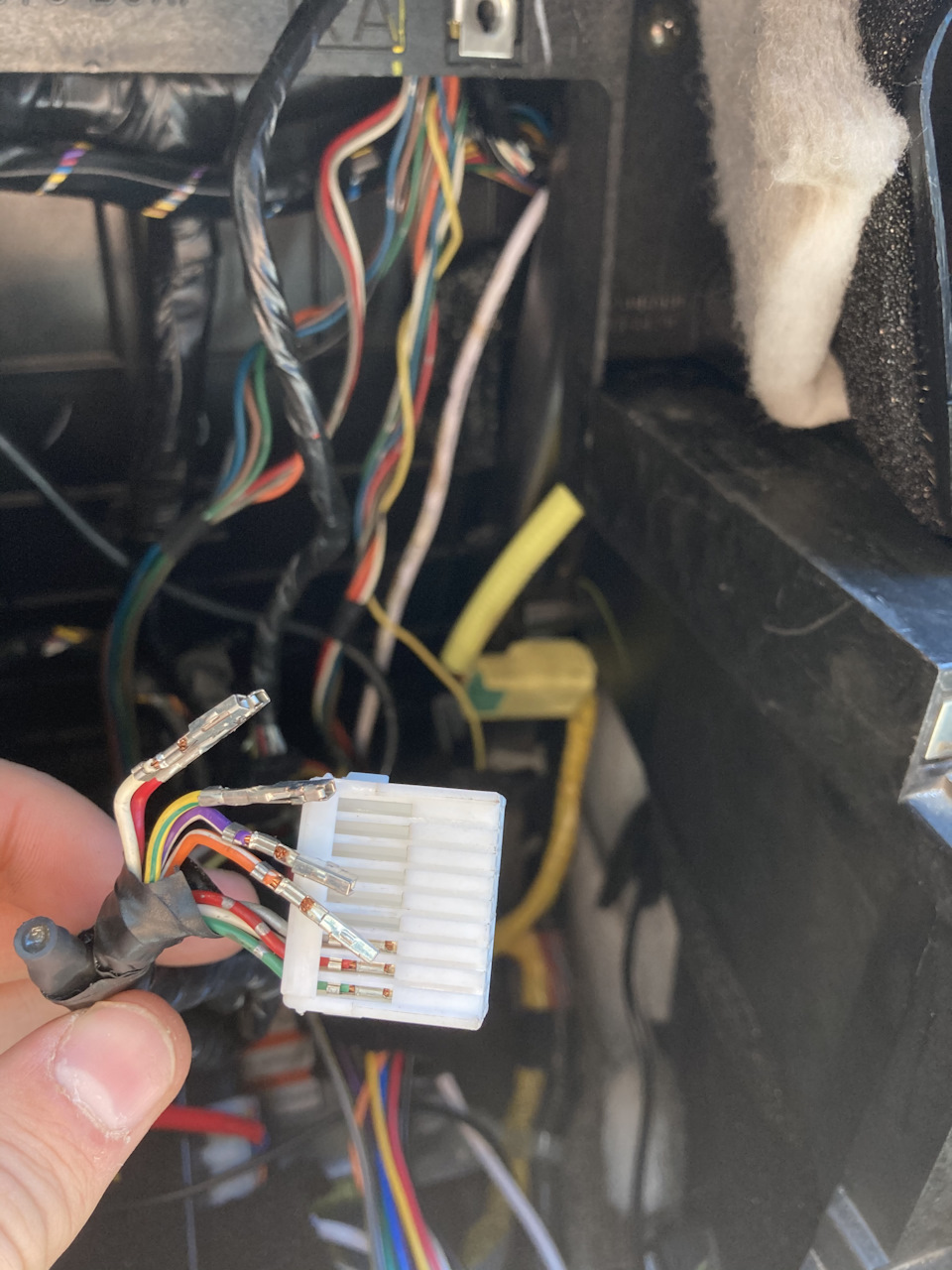

Який з 16 пінів вставляється в 20 пінів
16pin (кольори у Америки) -> 20pin (кольори у Європи)
Акуратно з квітами, є два дроти зі схожим кольором!
1 (червоний) = 1 (червоний)< br/>
2 (жовто-зелений) = 2 (жовто-червоний)
6 (біло-зелений) = 8 (білий)
7 (чорний) = 20 (чорний)
8 (білий) = 10 (білий)
11 (фіолетово-білий) = 13 (фіолетово-білий)
12 (оранжево- білий) = 14 (оранжево-білий)
14 (сіро-чорний) = 19 (сірий)
15 (червоний) = 9 (червоний)
16 (зелений) - Він зайвий, в Європі його немає. Я його непідключав. Я так розумію він відповідає за розважальну систему якав багажнику, тому що в Європі її немає або двд.Пальці болять алевсе вийшло.
Кнопки на кермі, аукс, саб працюють, я задоволений. Ловлять, єназва станцій, сама магнітола європа начебто трохи але все ж такикраще грає ніж америка (чи то низу краще чи то чіткіше).
Так само є більше пам'яті для збереження радіо станцій.
< /p>
З мінусів, дві кнопки помінялися, RPT переїхав до RDM так як вамериці немає RDS а в Європі RDS є.
Панель залишилася від Америки а не європа, можливо свапну та панельпізніше для гармонії)
Фото з мережі відмінностей
Америка
Європа
> На цьому ніби все.
Update:змінив консоль так як кнопки трохи інші. У мене панелькастом тому перекинув тільки кнопки з донора європейця до себе наамерику
Рідна
Донор”
Розібрані для зняття кнопок
