Всім привіт!
Для себе суворо вирішив:потрібно переробляти приладову панельправильно, <
без колгоспу!
Це мій перший великий проект, я намагався зробити підсвічуваннямаксимально схоже, як у сучасних іномарках.

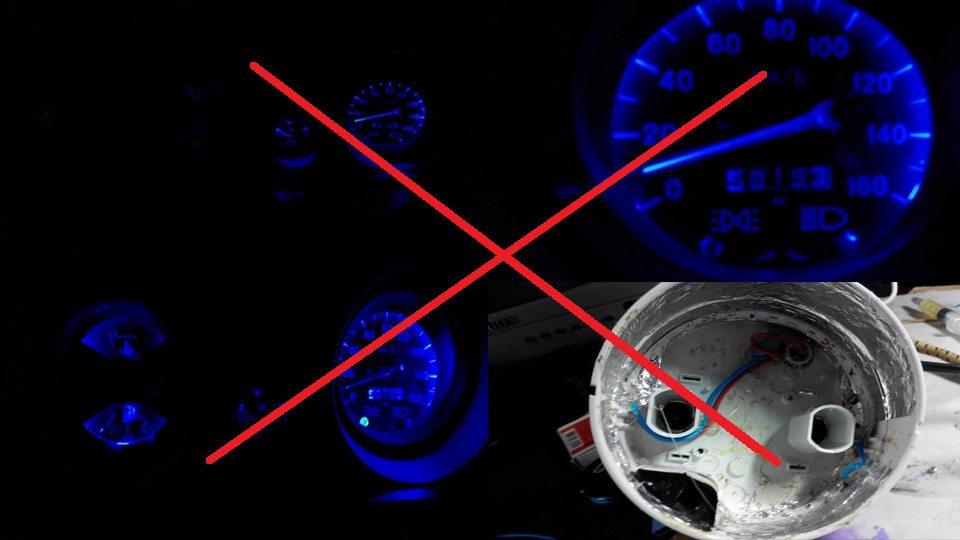

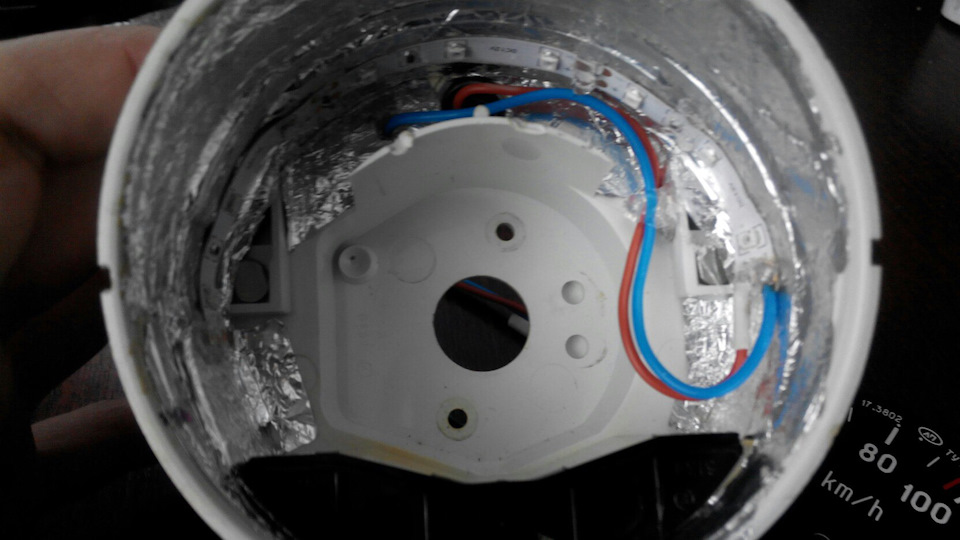

Забудемо ці колгоспні світлодіодні стрічки і робитимемо акуратно ікрасиво
Плати створював за допомогою smd резисторів та світлодіодів1206

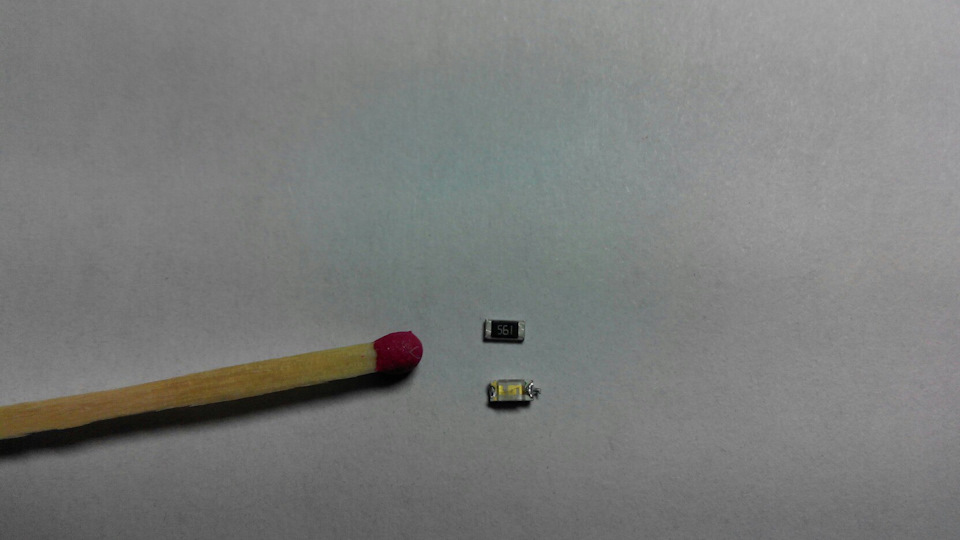

Порівняння розмірів

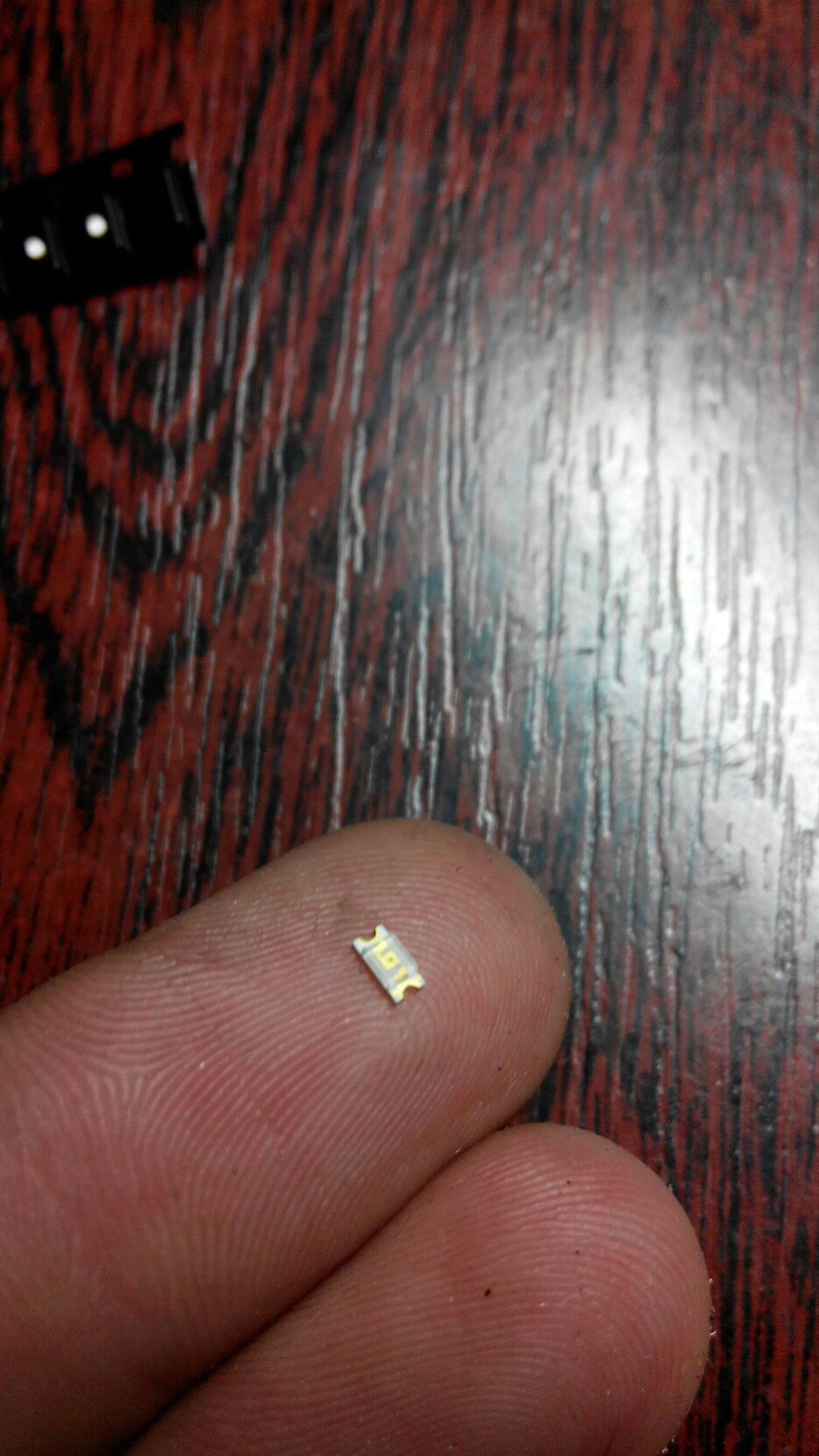

smd-світлодіод 1206
І так, почнемо!
>
Для початку створюємо макет плати у програмі SprintLayout (мені знадобилося два дні, щоб вивчити цю програму)
Для цього потрібно зробити шаблон майбутньої плати з паперу, щобзнати розміри.

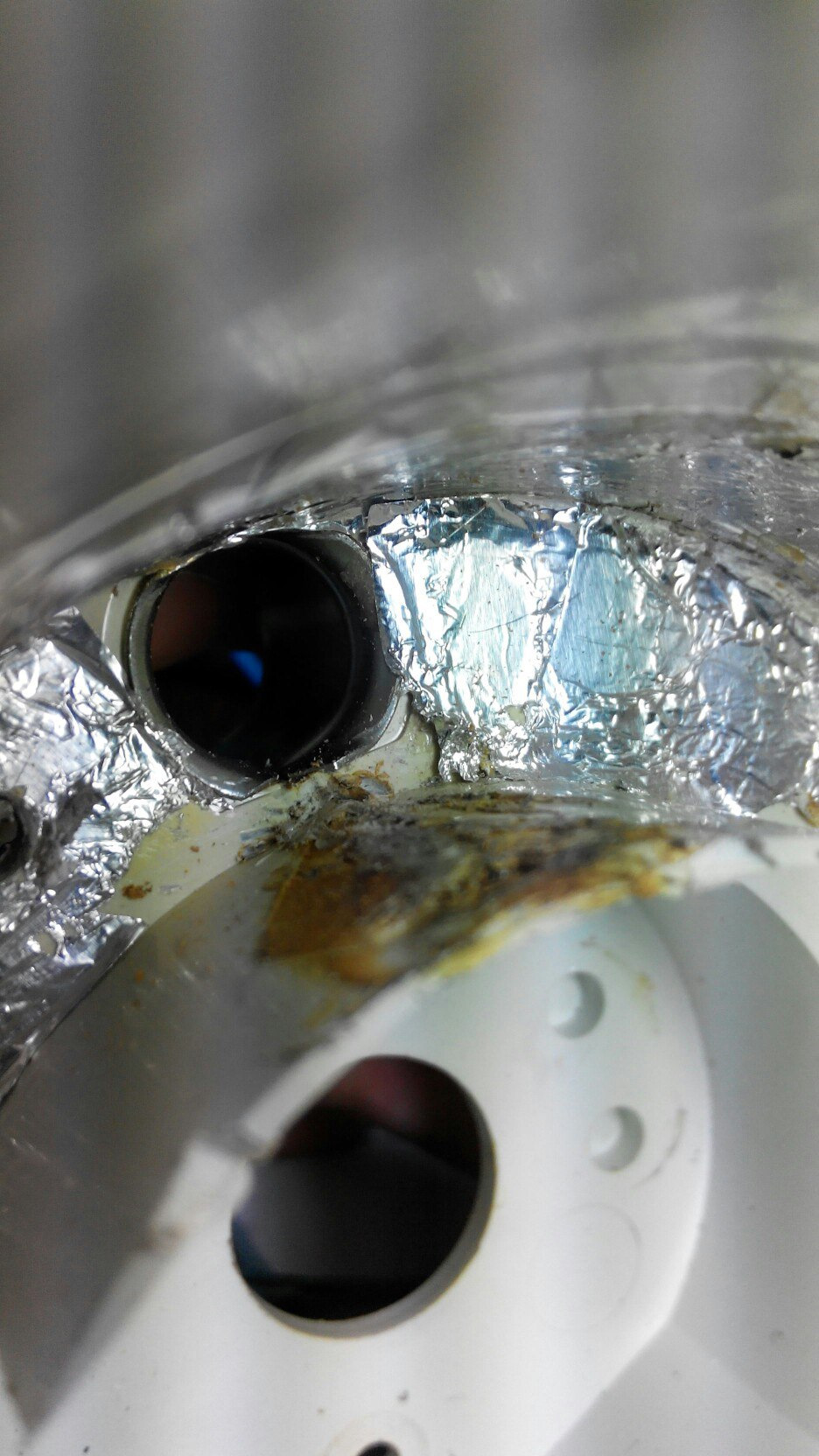

Цю опуклість треба прибрати
Прибираємо її за допомогою паяльника:
< p>
Переносимо наш шаблон на комп'ютер за допомогою сканера і починаємостворювати плату в програмі.
Приблизно розставляємо де повинні знаходитися компоненти:
І, звичайно ж, не забуваємо додати платі оригінальності (свійнік)
Далі малюємо доріжки, правильно розміщуємо компоненти, розмічаємоотвори:
Після чого роздруковуємо нашу плату у дзеркальномувідображенні та обов'язково на журнальному папері!
Дзеркальне відображення
Роздруковано
Наступним Етапом буде перенести цей малюнок на оліт, гладити ітак далі. Загалом ЛУТ. Дуже багато інформації з приводу цієїтехнології в інтернеті. Але, як відомо, перший млинець комом:
Погано перенісся тонер на оліт
Ця помилка сталася через те, що я погано зняв верхній шар фольгиоліту і слабко притискав праску. Робимо дубль два:Вийшло практичнодобре І відправляємо труїтися нашу майбутню плату:Мабуть, пішовпроцес травлення міді
Травлення закінчено Виймаємо плату з розчину, відмиваємо ацетономтонер і отримуємо наступне:Виробляємо обробку оліту:режим, пиляємо, рівняємо .
Лудим плату:
Після чого акуратно, за допомогою пінцету паяємо резистори тасвітлодіоди та перевіряємо на працездатність:
Красиво світить
У темряві:
<
Ось так сидить плата в приладі:Ну, а на цьому поки все, продовженняслідує ...
