Smd-підсвічування панелі приладів ВАЗ-2105. Частина 2

Вітаю всіх з Новим 2017 роком!

Нагадаю, що в першій частини я створював плату дляспідометра Частина перша

У цій частині зробив плати під вольтметр та комбінованіприлади.
По суті робота нічим не відрізняється від першої частини, єдино, було дуже складно зробити плати під комбіновані прилади.Іх я робивнайдовше.

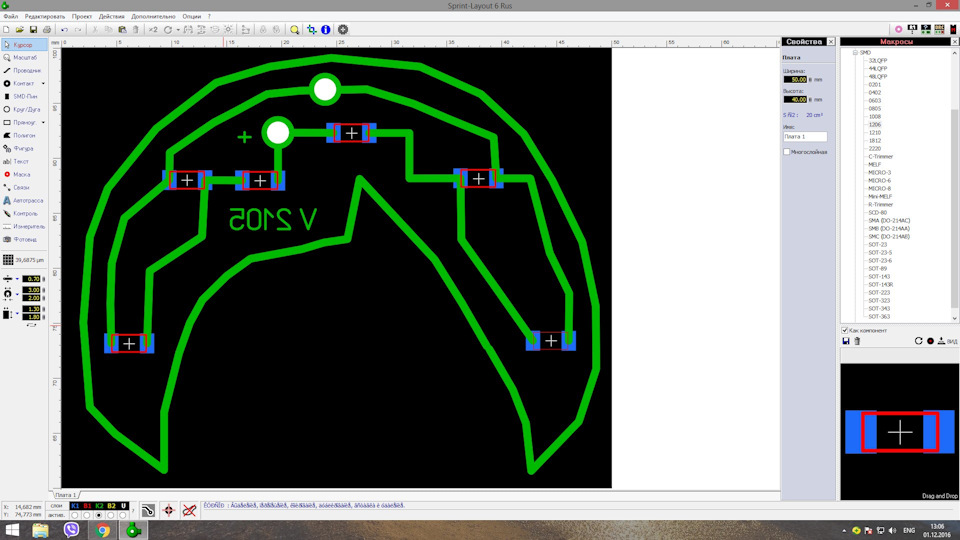

Після чого перекладаємо макет плати на оліт:

Надрукувалося добре

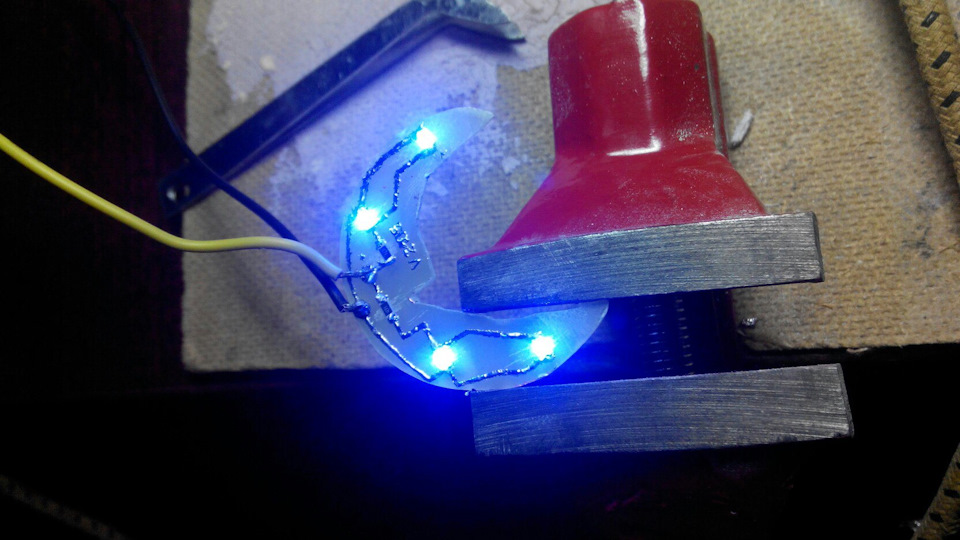

Далі процес стандартний:травлення, обробка, напоюванняsmd-компонентів та отримуємо наступне:

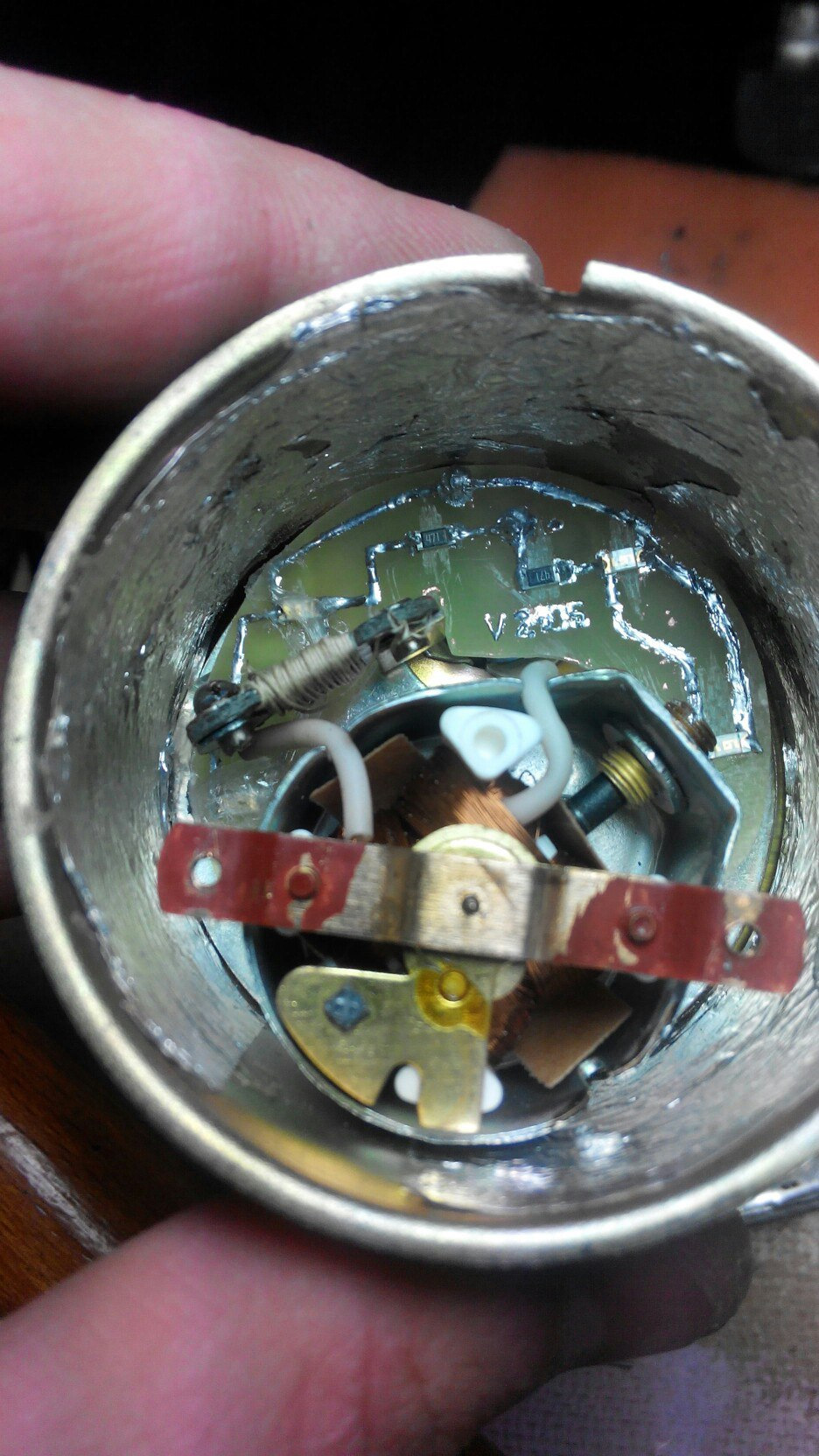

Ось так плата сидить у приладі:

Готово

Все, з вольтметром закінчено, приступаємо до найскладнішого.

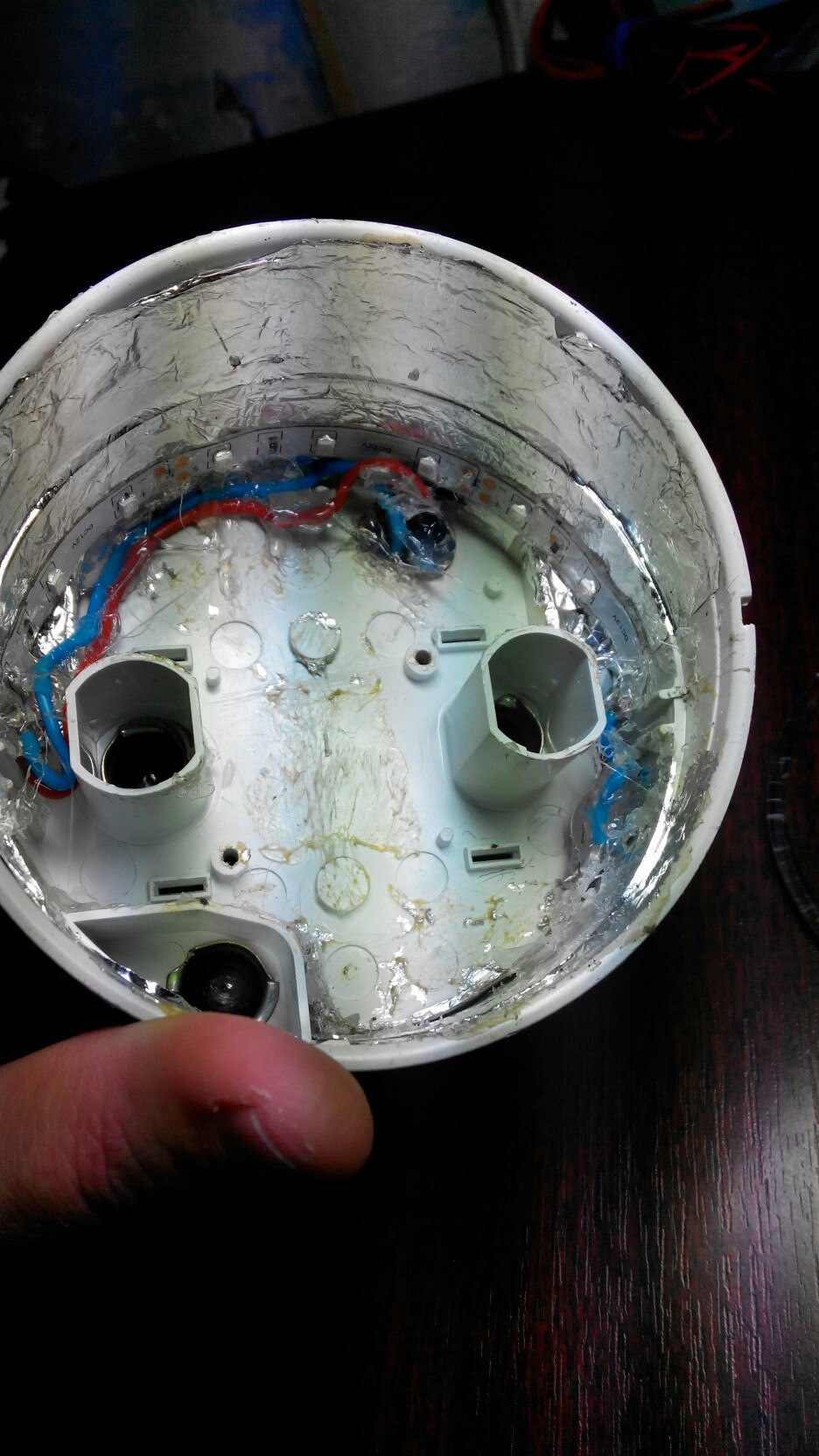

Так було спочатку

Довго думав, як розмістити дві плати, щоб все було красиво іакуратно.Для втілення цієї ідеї дуже заважав індикатор "низькогорівня палива". Прийде прибрати його. Як я його дороблю, розповім унаступній частині.

Цю стінку треба прибрати
Зрізав гарячим ножем

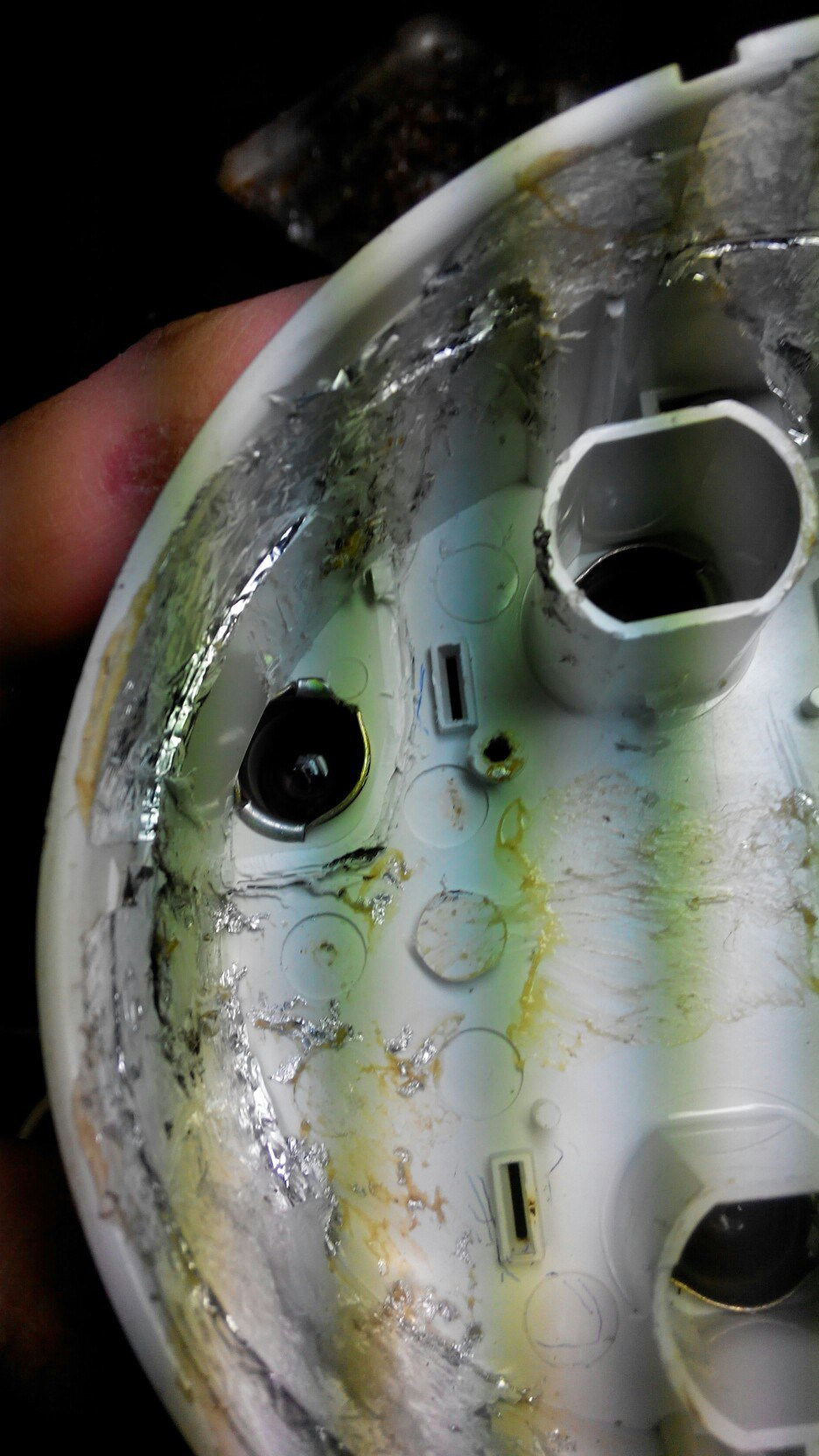

Після чого обробив напилком, наждачкою:
< /p>

Далі створюємо плати на комп'ютері, і все по-накатаною…

Витравилися добре
Плати обробляємо, напоюємо компоненти, перевіряємопрацездатність.
Плата для рівня бензину
Встановлюємо плати в прилад, свердлимо отвір на платі для гайкиприладі, якщо цього не зробити, вона просто впирається в плату і незалазить далі.
Обов'язково треба підпиляти гайку на самому приладі, інакшевпиратиметься в плату. Треба залити плату або цапонлаком, аботермокеєм. Так як цапонлак не було, я за ізолював її термоклеєм.Якщо цього не зробити, плата з приладом буде коротити 100% Ну, а нацьому поки що все. Незабаром буде фінальна, 3 частина. Чекаю знетерпінням, коли прийдуть пластикові шкали:)
