Вітаю всіх!
Давно закралася ідея зробити роздільні індикатори поворотів наприладку .Власники Жигулів мене зрозуміють, бо якщо забув, у якийбік включений поворот, дивишся на панель, а блимають обидва.
Часто такі ситуації недоречні, коли дорога вимагає максимальноїконцентрації та уваги і ти витрачаєш частки секунд, щоб кинутипогляд на важіль повороту. Працюю все з тими жsmd-компонентами:світлодіодами і резисторами.

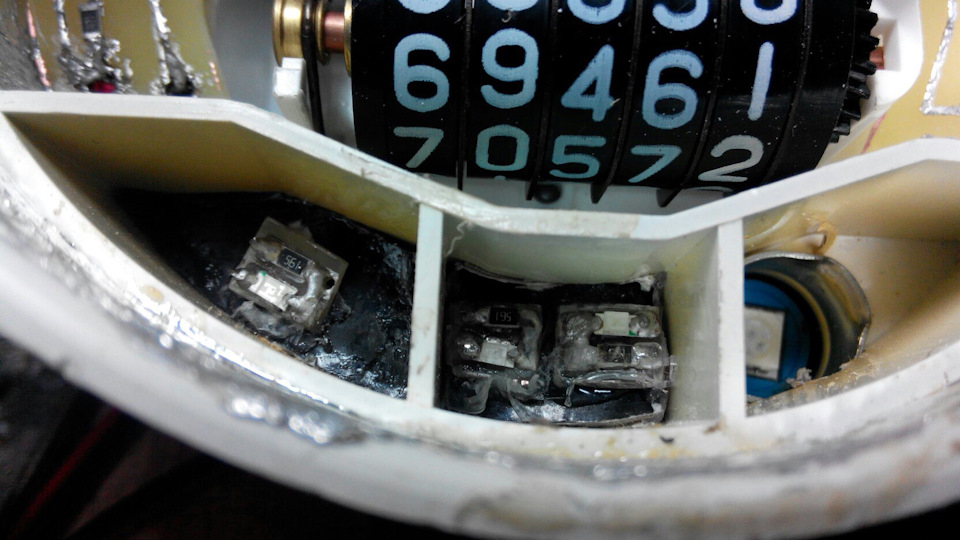

Для початку спаяв дві мініатюрні плати для лівого та правогоповороту.Взяв зелений світлодіод та резистор на 560 Ом (іззапасом)
Приблизно такі плати

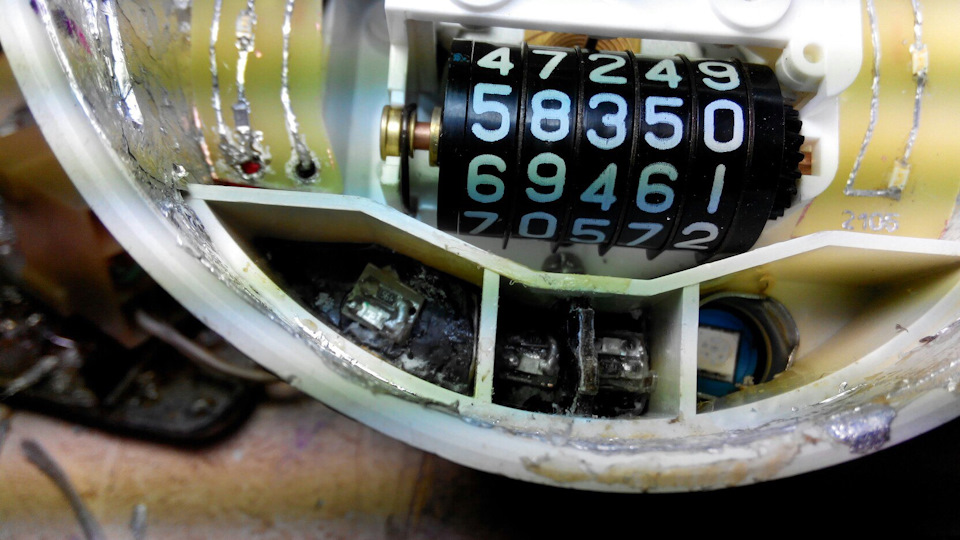

Для основи взяв картонку, яку залив суперклеєм для міцності. З чогоі основу:Вивело два окремі дроти (лівий і правий), масу запитав насамому приладі, а плюси затиснув у клеми. Далі зробив два окремідроти, на одному з кінці яких буде клема, а на іншому залуженийпровід, для зручного підключення до колодки аварійки.
По суті основна частина зроблена, залишилося все це підключити.Для цього:
— Підключаємо блакитний з чорною смужкою до індикаторалівого покажчика повороту
— Підключаємо блакитний до індикатора правогопокажчика повороту

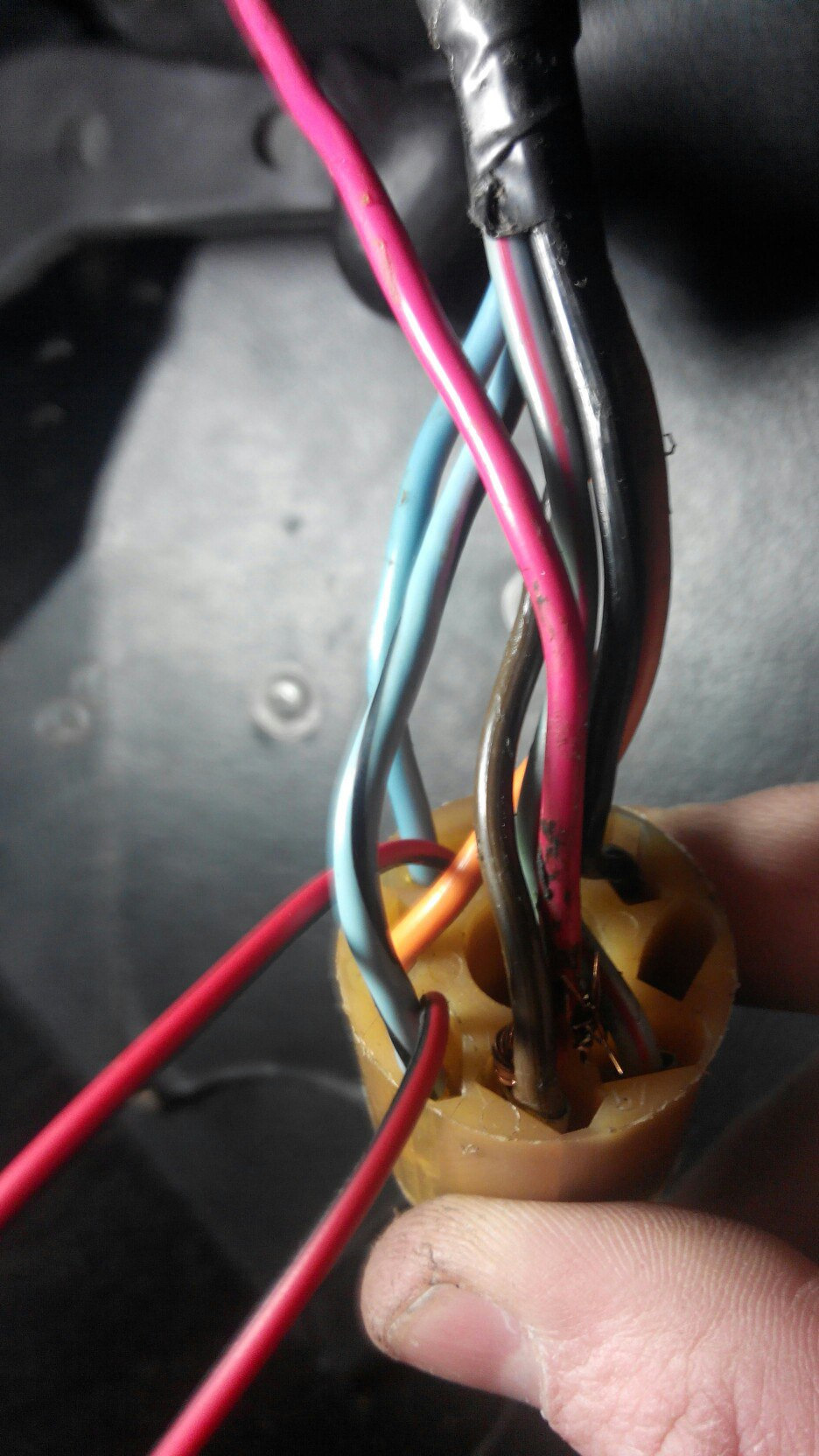

Підключив до колодки аварійки

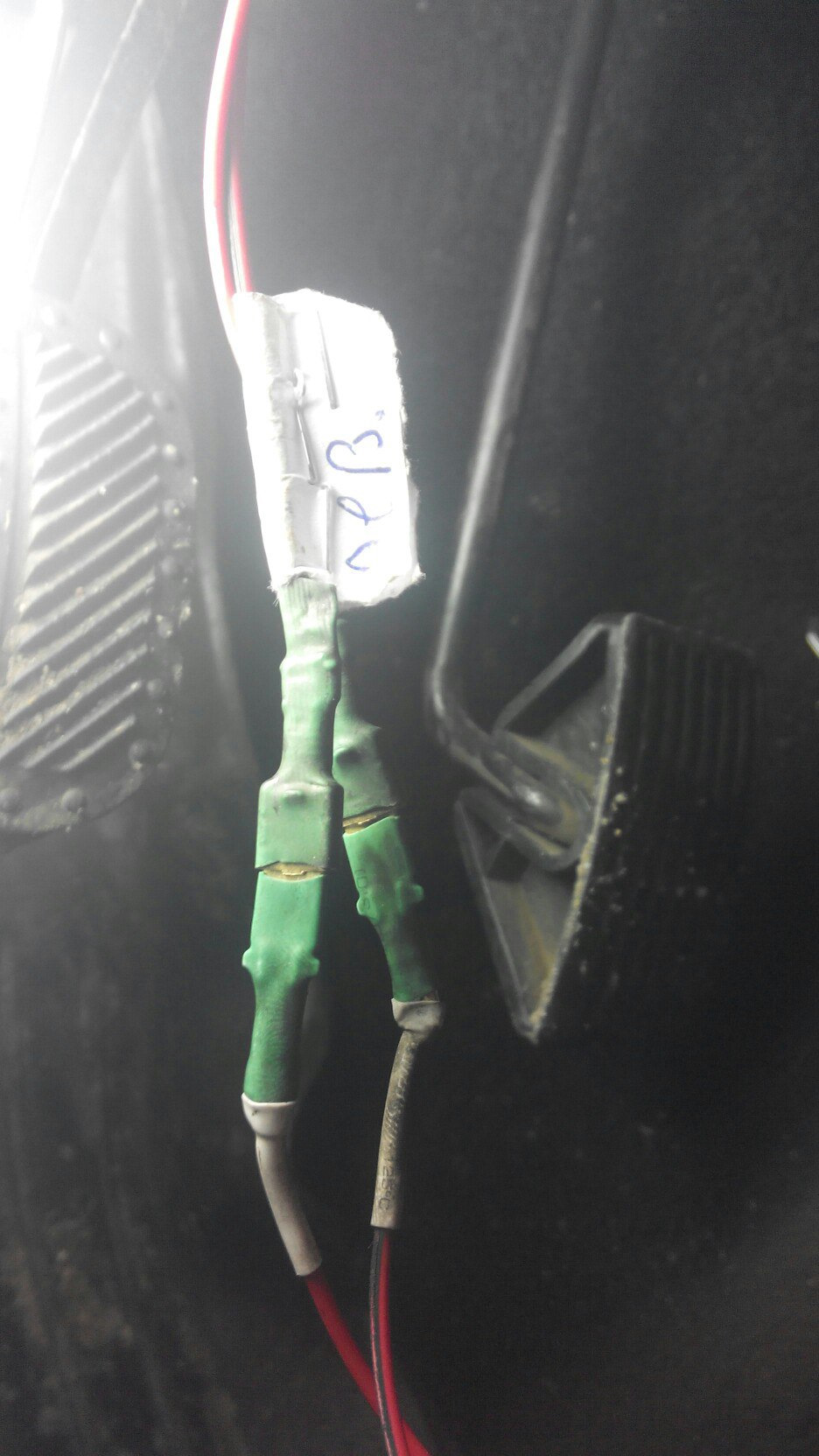

Поєднав дроти з лівим і правим поворотом

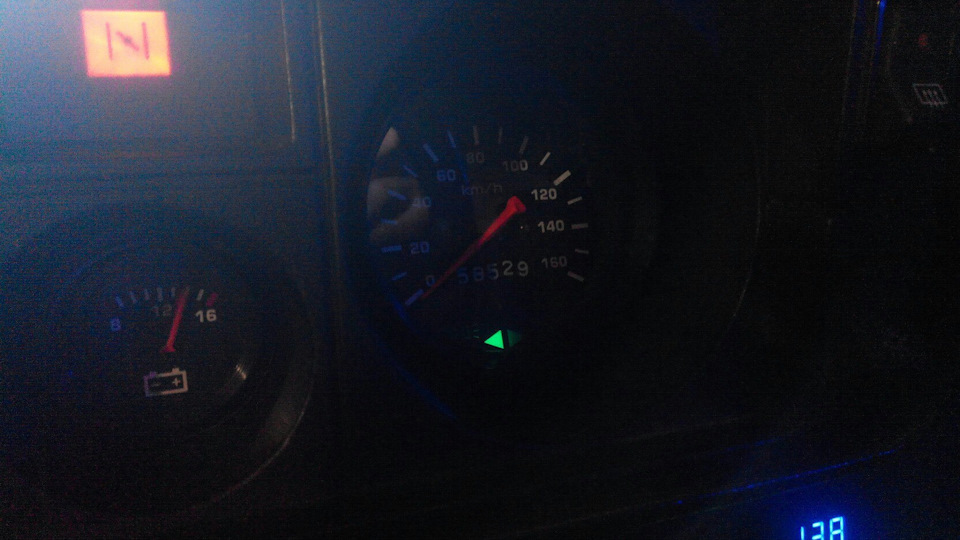

І все, збираю все і тішуся роздільним поворотникам на панеліприладів))
А головне — що все зроблено своїми руками, від цього ще більшеприємніше.
