Привіт усім!
Суть проблеми, мені потрібно знати куди який провід (бажано закольорами) і розписати все.
Т.К колодка відрізана і стоїть зараз інший замок запалювання.

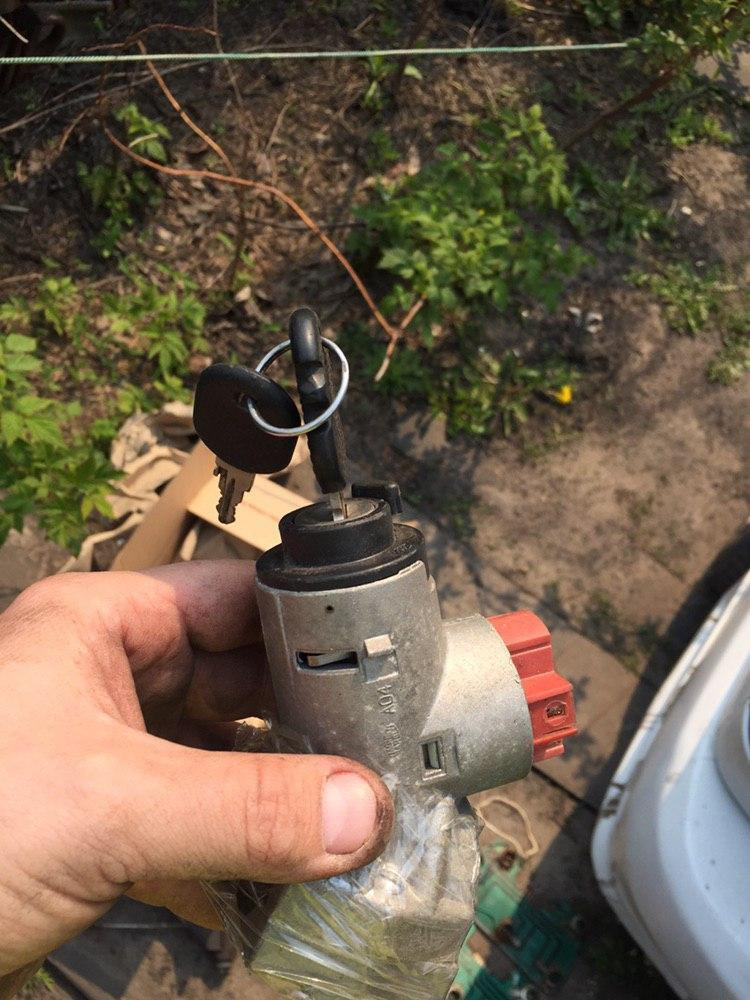

Взявся поставити ориговський.
Привіт усім!
Суть проблеми, мені потрібно знати куди який провід (бажано закольорами) і розписати все.
Т.К колодка відрізана і стоїть зараз інший замок запалювання.
Взявся поставити ориговський.
Коментарі6
СПАСИБО ВСІМ ПРОСТО ВЕЛИЧЕЗНЕ! За те що відгукнулися і допомагаєте! Я це дуже ціную! Результатом поділюся з Вами.
ДЕРЗАЙ!

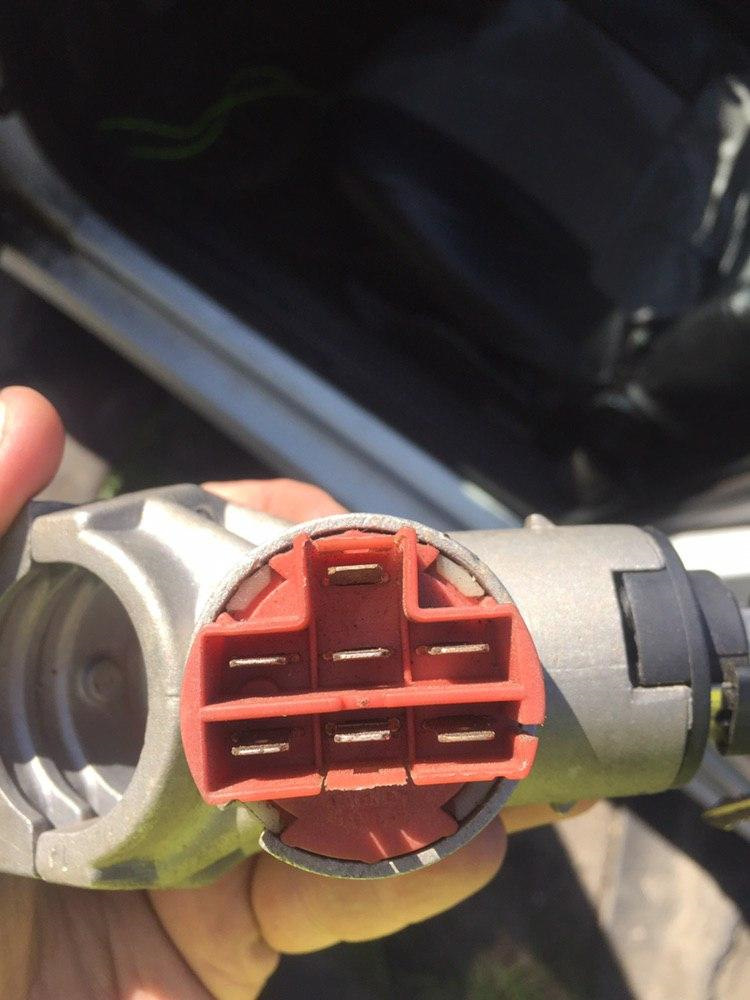

У книзі можна все знайти. Силові контакти на триконтактному роз'ємі. Туди приходить 30 провід, виходить 15 і 50. На роз'ємі 4-х контактному одиночний, це стоянковий (POS при повороті в зворотний бік при натисканні кнопки). Два дроти INT , INT/A і ще ...
У книзі то можна все знайти, я не сперечаюся. Але як дізнатися де 30 провід? Де 15 і 50 провід? Якби я розумів у схемах і звідки йдуть дроти, які підходять до мого замку запалювання - вже все зробив би.
Сфоткай свої дроти. Приладом користуватися вмієш? Контакти підписані правильно. По проводах можу частково підказати. Може у кого колонка розібрана є. Я завтра подивлюся, у мене роз'єм має бути з проводами.
подивився за схемами, виходить така картина30 - N = Nero = чорний15/54 - VN = VerdeNero = зелений чорний (два дроти) 50 - R = Rosso = червоний INT - A = Arancione = помаранчевий (Argénto = сірий) (Azzúrro = блакитний) INTA - LR = BlueRosso = синій че...
