Довго ламав голову як зняти обідки дверей не погнувши їх, мануалаза цією процедурою не знайшов. Розбирали методом тику )) Всевийшло!
Далі фото…

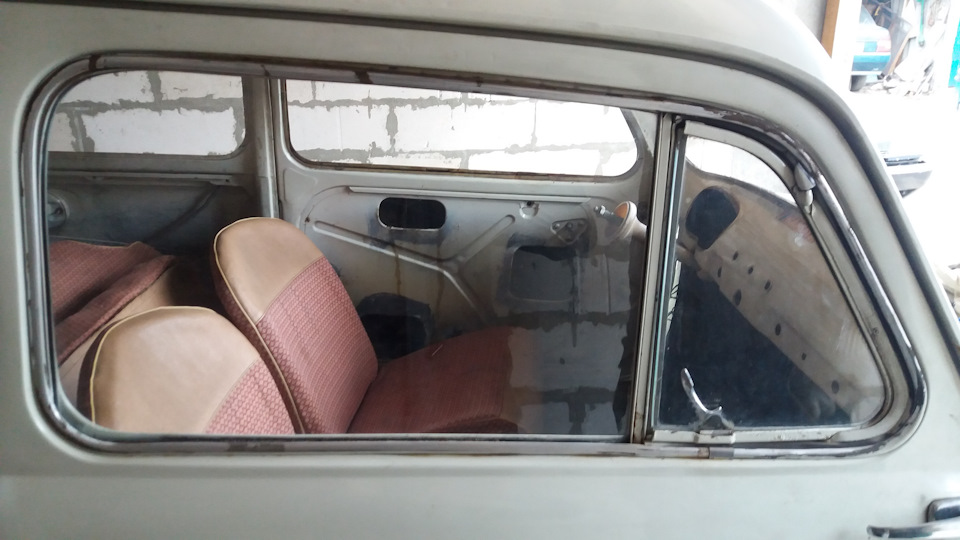

Для розбирання вам знадобляться двері в зборі )))

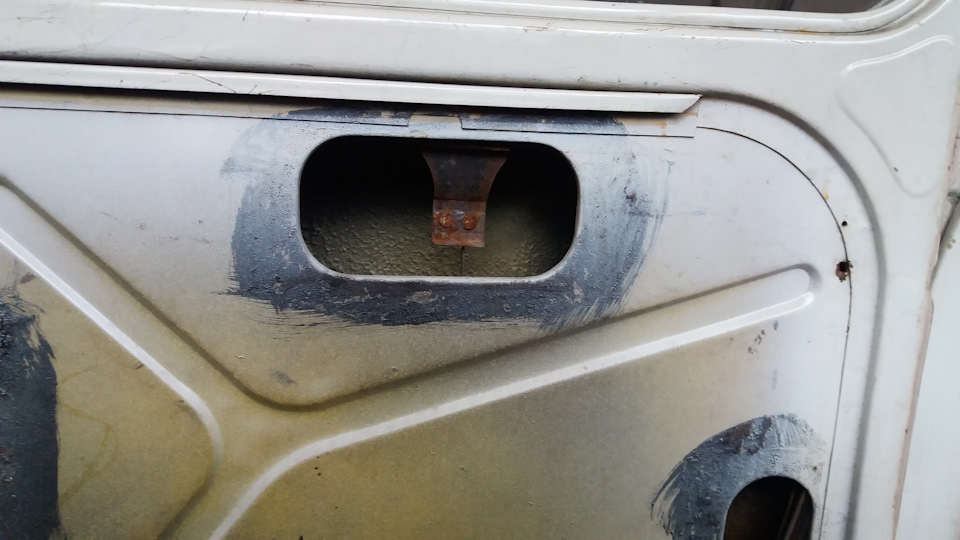

Піднімаємо скло в положення щоб був в віконці доступ до гвинтівкріплення скла до троса підйомника. Шукаємо заховані гвинтикріплення і відкручуємо їх, всього їх 4 шт від кватирки витягаємооксамит, витягнувши зверху — витягаємо повністю з дверей, урезультаті в руках маємо ось такий Г-подібний ущільнювач… місцякріплень відзначив. Відкручуємо направляючу скла знизу
відкручуємо направляйку зверху
на торці дверей відкручуємо 2 гвинти які і тримають кватирку
нахиляємо кватирку як на фото поступово витягуючи її
витягуємо кватирку з направляючої у зборі з дверей

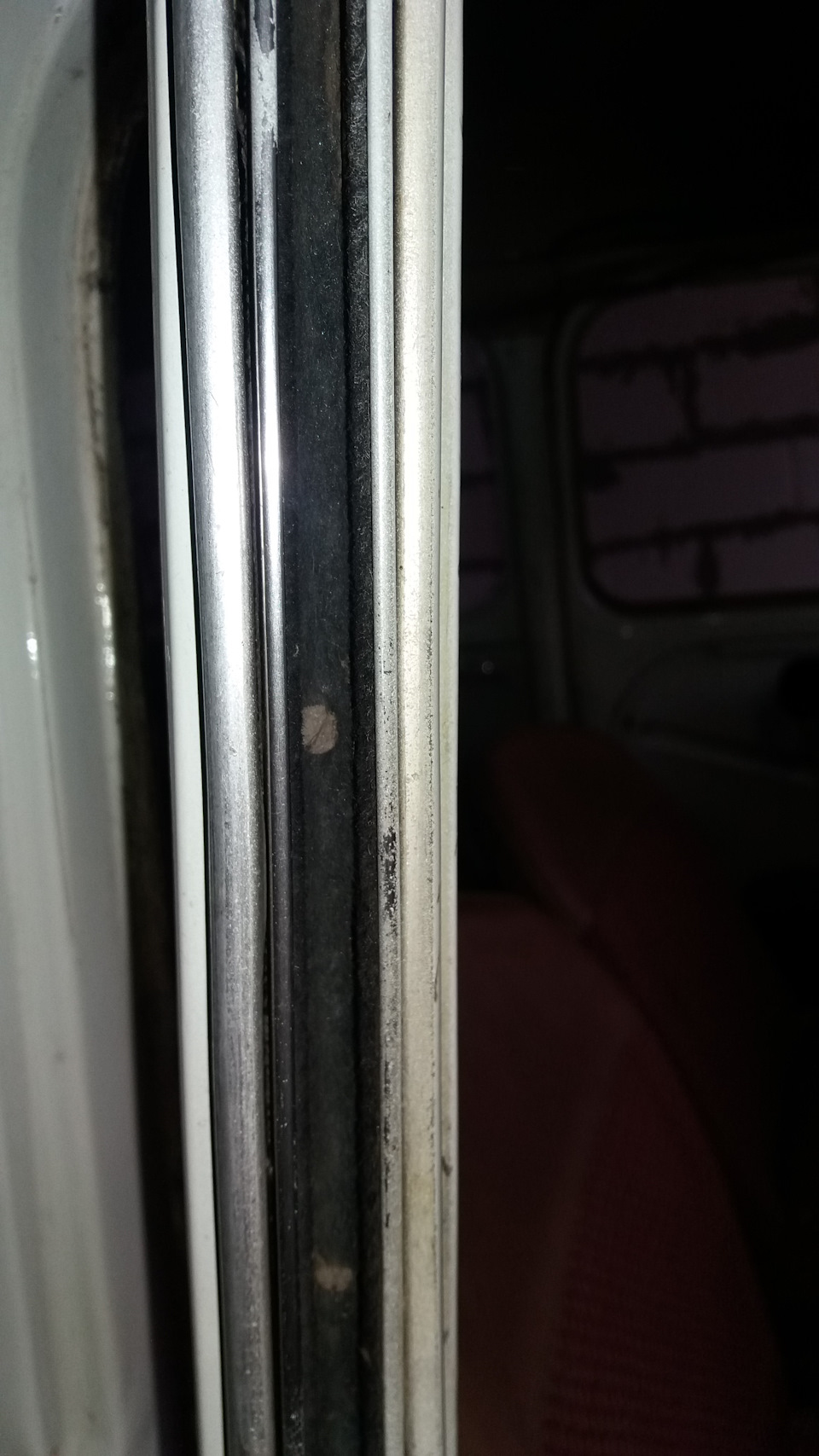

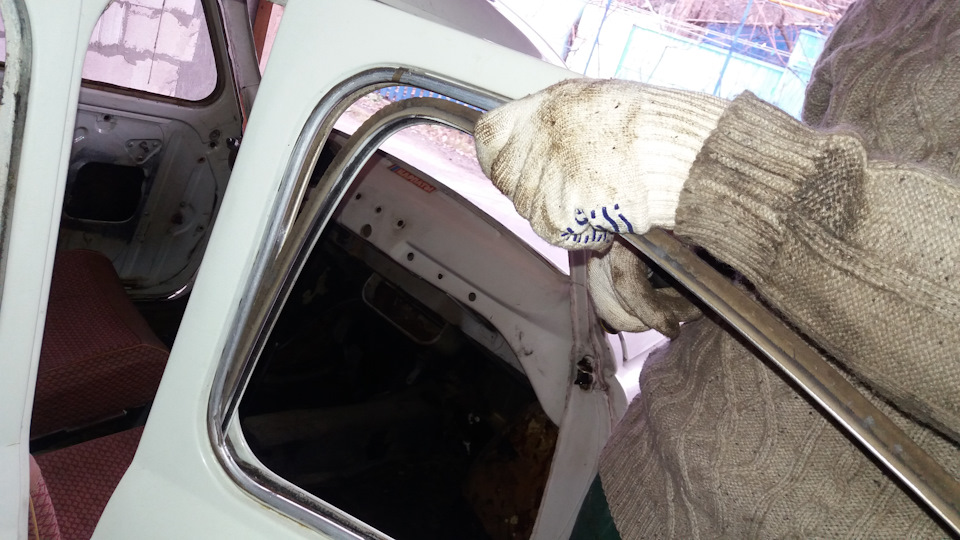

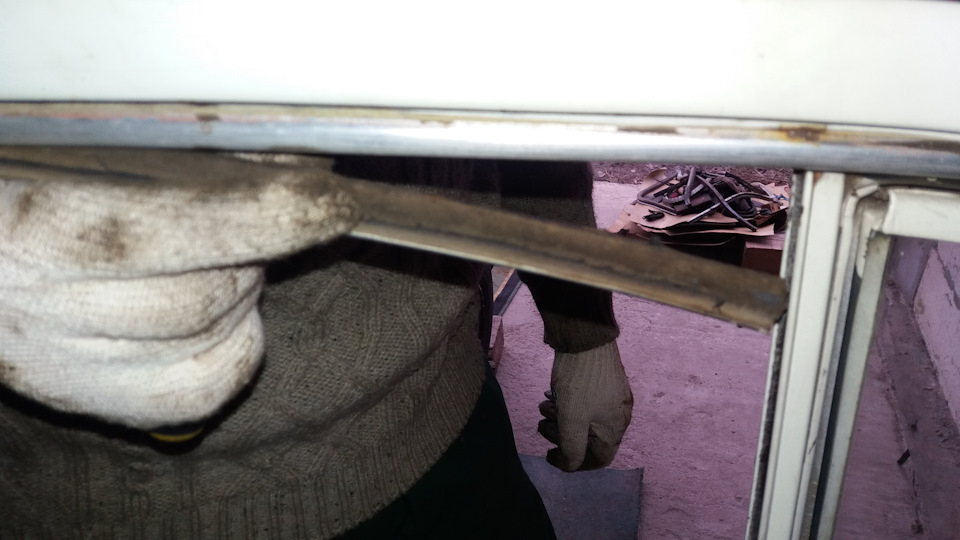

знімаємо зам з внутрішньої алюмінієвої рамки акуратно витягаєморамку починаючи від кута поступово і акуратно знімаємо рамку поконтуру. Сильно не тисніть — ДУЖЕ ЛЕГКО ГНЕТЬСЯ! Внутрішня рамказнята! повторюємо ті ж маніпуляції із зовнішньою рамкою. Кріплятьсявони на ось такі засувки
тепер нічого не заважає витягнути скло!
Сподіваюся комусь це знадобиться!
Коментарі16
дякую завтра мучитиму мануал по 968
Велике спасибі! Дуже затребуваний фотозвіт! Теж не міг нічого знайти. Мені ще доведеться, тільки не демонтаж, а збірка. Рамок не було спочатку, купив, але поки не ставив. Можна пару уточнюючих питань? 1. Рамки всі однакові? Усі чотири?Чи різні всі чо...
Зовні рамки начебто однакові ... Але так як до них прироблені бархотки то швидше за все вони заміняються так припустимо з правих дверей зовнішню рамку можна поставити на ліві двері але вже як внутрішні ... Якщо чесно не звертав на це особливої уваг...
Якщо на рамках у тебе немає оксамиток, то взагалі можна ставити на будь-які двері і хоч всередину хоч назовні
Хібки напевно можна жигулівські від стелі використовувати.
Дуже схожі, але в мене вони коротші. У понеділок спробую детально сфоткати
Ок, дякую за коментарі!
Та нема за що ))
Рамки взаємозамінні по парно, тобто. ліва внутрішня - права зовнішня ... і т.д. З внутрішньої сторони рамки плоскі і мають дірки від скоб бархоток, зовні закруглені ... І як це у тебе скоб немає ... Я тобі рамки зі скобами відправляв ... О, спеціальн...
Так це вони?! Ось я ворона!
Дякую. Оч детально. А як кріпляться бархотки, які по нижній частині опускного скла стоять?
Вони приклеєні (або якось інакше) до самої рамки. Одна бархотка до зовнішньої рамки, одна до внутрішньої
Спасибі.
Та нема за що
Там скріпки типу меблевих для степлера ... і іноді проклеювання термоклеєм ...
Зрозуміло, дякую.
