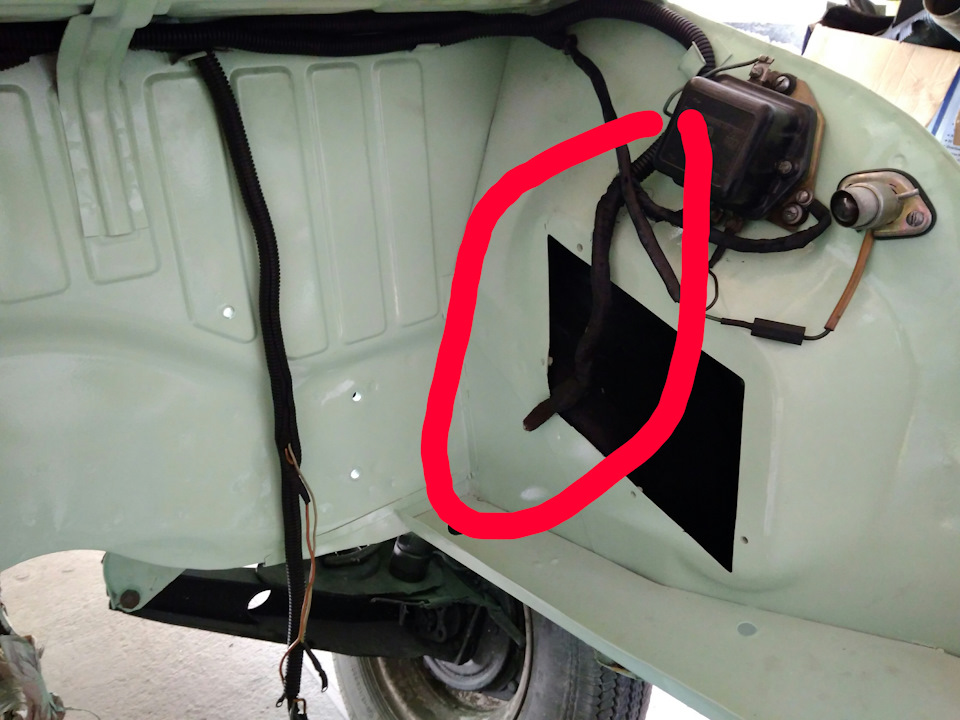

Всім привіт, потихеньку збираю зазик у купу, проклавши іпідключивши майже всю проводку, під капотом виявлено сопля ще "віддідуся"... Добротно обмлтана ізолентою ))))
< <

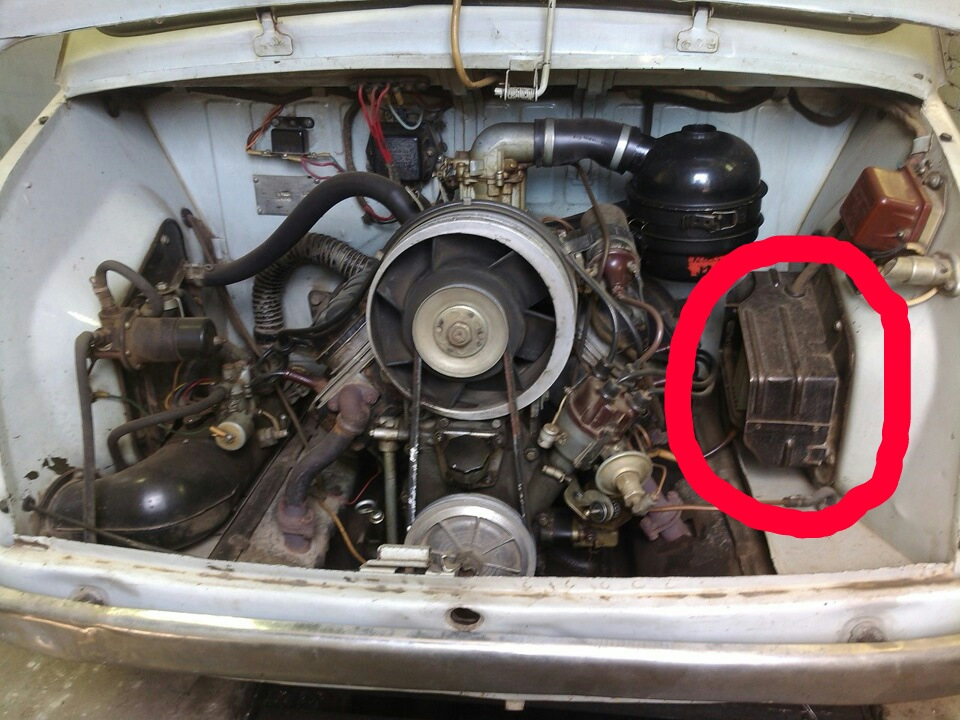

ламав голову куди ця сопля йшла…і ось наткнувся на фото…
у мене цієї приблуди що на фото немає… проводка висить явно віднеї…
що це таке взагалі? br/>
соррі, що вкрав у господаря його фото...
читав дідусь господар машинки.
до речі з відмінними схемами статейка!
www.zr.ru/archive/zr/1973…itielia-zasiedaniie-109-1
> та сама сопля.В моїй підкапотці.
невідомий девайс в чужій підкапотці
Коментарі4
Селеновий випрямляч. Це з рідним генератором змінного струму стояв. Якщо генератор поміняний на постійний, то селенка не потрібна.
спасибі! а як дізнатися що у мене за генератор? додаткового ніякого на ремені не повішено ... на вигляд така ж крильчатка як на фото ...
Кришку зняти та подивитися модель генератора. Або побачити там випрямляч.
Генератор постійного Г114 циліндричної форми і чорного кольору. Від нього відходить три дроти на реле-регулятор РР-109. Генератор змінного струму з виносним випрямлячем Г501 має 5 проводів (з них 3 червоних). Три з них йдуть на випрямляч і реле блоку...
