Встановлення електролюка від Vectra B

Установка електролюка від Вектри Б на Вектру А
Детальний звіт фото + відео

Скажу відразу що двигун від Вектри Б на Вектра А — НЕ ПІДХОДИТЬ (хоча кріплення збігаються) Уся справа в посадковому місці двигуна (але про це потім + фото)

Купив я якось Люк від Вектри Б (повністю в зборі). У планах булопросто викинути весло і поставити двигун і радіти ... Але не завждивиходить так як хочеться. Логічно було його почистити і змаститинапрямні (троси змащувати не рекомендують, тому що забивається пилі він перестає їздити)
1. Знімаємо обшивку салону (про це в записі Шумоізоляція Ч5.Дах)

2. Знімаємо люк (потрібно 4 руки, якщо будуть ще — то тількикраще, оскільки доведеться завжди тримати руки у верхньомуположенні — це важко)

Відкручуємо по контуру всі болти, знімаємо шланги водозливу (4 штпо кутах люка) і кладемо люк на підголовники, передні сидіннямаксимально підсовуємо вперед - виймаємо його через задні двері (спочатку заносимо його в бік задньої полиці - опускаємо вниз і такпід кутом він виходить на вулицю.) Далі йде примірка двигуна. Як явже писав спочатку цієї статті двигун від Вектри Б не стаєповністю — У Вектри А вузьке посадкове місце (на фото посадковемісце двигуна Вектри а та Вектри б).

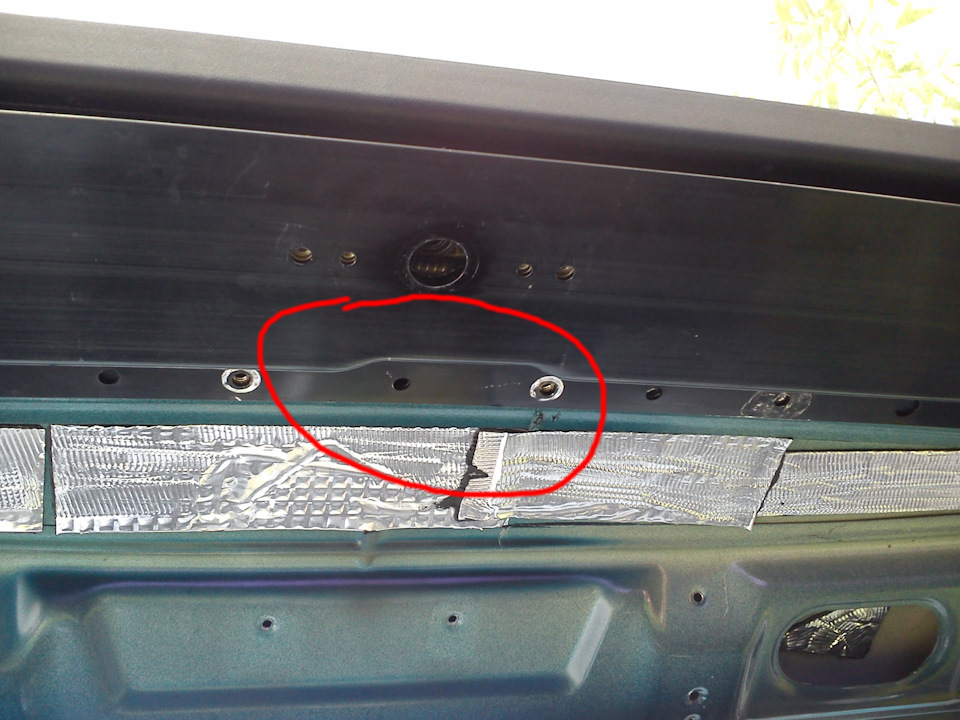

> посадкове місце приводу на люк — Вектрі А

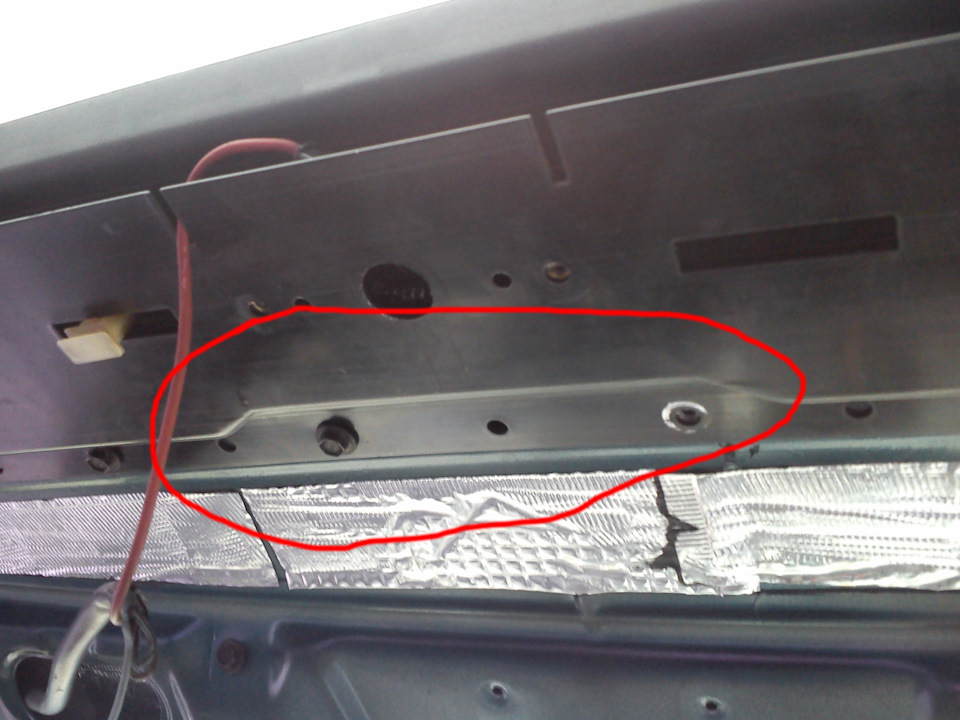

посадкове місце приводу на люк — ВЕКТРИ Б

Тому є 4 варіанти:

>

— Шукати двигун від Вектри А
— Вирізати посадкове місце болгаркою
— Вирізати/викидати пластмасовий корпус двигуна (що я нерекомендую і чи дасть результат не впевнений)
— Ставити повністю весь люк від Вектри Б

>

Я пішов 4 варіантом, тому що мав цілий робочий люк відВектри Б, і мотор я хотів мати саме від Вектри Б, оскільки він змізками і має вихід на доводчик.

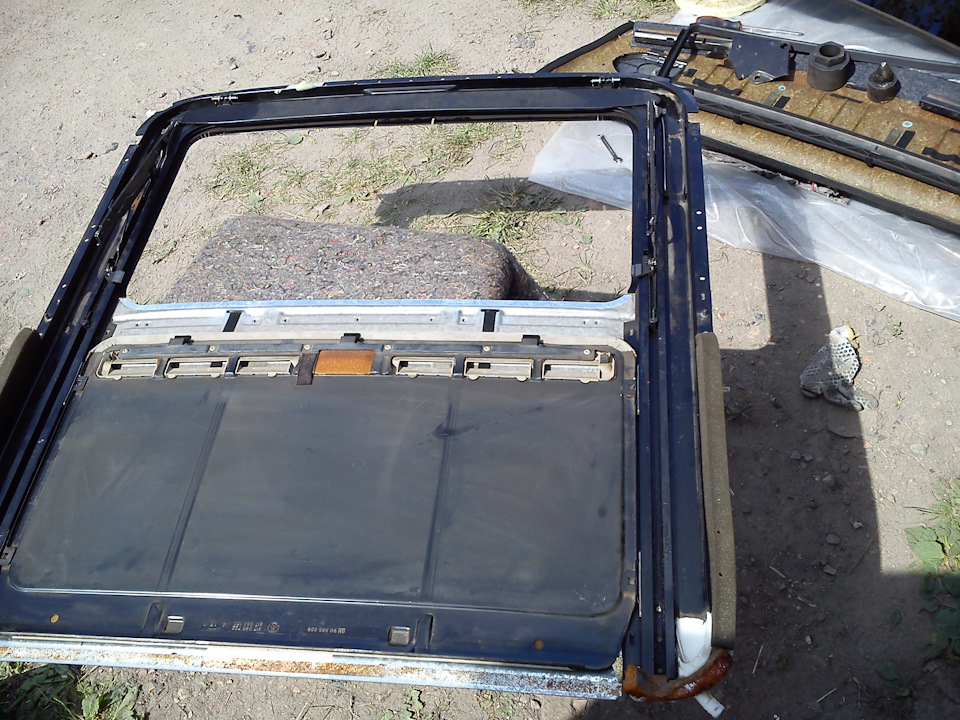

люк Вектра Б

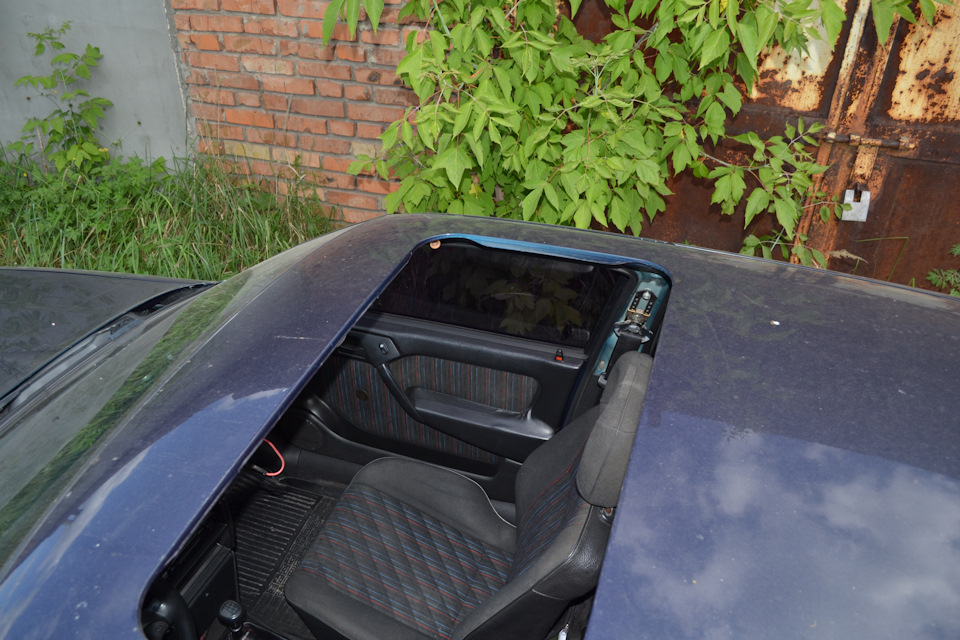

3.Ставимо люк у зборі від Вектри Б на Вектру А Заносимо люк таксамо як і виймали попередній, прикручуємо (всі кріпленнязбігаються) — РАДІЄМОСЯ — люк Вектри Б — 99 року став наВектру А — 94 роки. Далі потрібно виставити скло рівномірно зкузовом (у мене не співпало)
/>
Методом проб і помилок зламав пластикову накладку зі щіткамимеханіку люка, що закриває, — добре що у мене є старий люк)

Для того щоб зняти скло люка потрібно:
1. Відкрити люк на провітрювання (поки двигун не підключений яприкрутив механічну ручку, вона підходить тільки треба взяти довшегвинти)
2. Відсунути пластикову рамку, для цього тягнемо на себе дві клямки (в задній частині люка з боків). Далі закриваємо люк і відкриваємойого повністю (ховаємо в дах до половини) Перед нами з'являється 4шурупи, які кріплять цю планку - відкручуємо. (на фото)

на жаль немає точного фото щоб це показати, тільки таке.

3. Тепер коли нам нічого не заважає можна відкручувати скло по 2болти з двох сторін (на фото). Обов'язково а тільки відпустити длятого, щоб ми могли регулювати скло.4. Виставляємо скло. Закриваємолюк у звичайний робочий режим, це потрібно робити електродвигуномтак як потім може не зійтися режим двигуна та скла. Двигун будедумати що закрито, а у вас буде зазор у даху. Одна людина з вулицірівномірно виставляє скло, друга затягує наші 4 болти кріпленняскла.

Ось і все!
4. Електрична частина
Приблизно 3 години пішло на те, щоб розібратися з підключеннямдвигуна. У мене в комплекті з двигуном були обрізані шлейфи і залогікою широкі доріжки мали бути «+» або «-», але все виявилосянавпаки. Виходи двигуна

1. "+"
2. "кнопка"
3. "кнопка"
4. "комфорт"? (начебто)
5. "+"
6. "-", "кнопка"

Схема електролюка Вектри б і моє підключення на наступних фото:

Плюс я взяв з плафона, хоча по правильному потрібно тягнутиокремий провід нормального перерізу (я не мав жодного бажання церобити та й мотор не так часто працює щоб давати серйозненавантаження) запобіжник стоїть на плафоні на 15 А (можна поставити20), мінус кинув на корпус.

Далі підключив підсвічування кнопки, яку я зробив ще раніше догабаритів. Підсвічування кнопки люка
5. Налаштування/перший пуск Закриваємо люк у робоче положення.Двигуном виставляємо режим на закрито (його не важко вгадати, оскільки він найкоротший і знаходиться посередині. Якщо не вгадали, зняли двигун, прокрутили в інший режим і поставили назад і такимметодом можна вгадати.

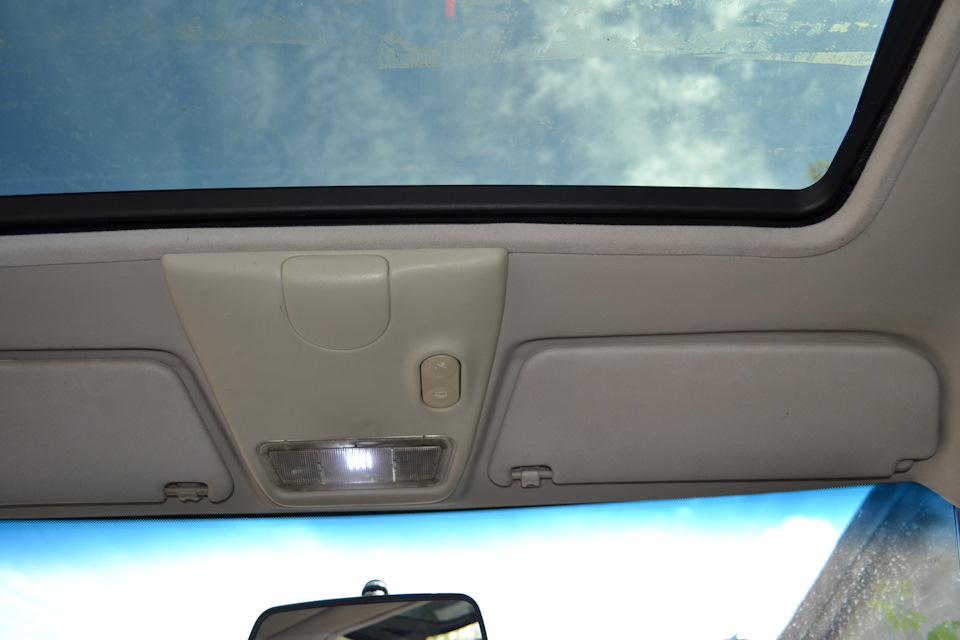

Переконаюся що у нас все працює — РАДІЄМОСЯ, ще раз натискаємокнопку туди-сюди … і ще пару разів …)) Змащуємо напрямні (на фоточервоним) троси не змащувати! Установлюємо назад декоративну рамку.Установка люка у мене збіглася з шумоізоляцією авто, тому передвстановленням люка я проклеїв дах вібропластом. На люк я тежнаклеїв вібропласт і звукоізолюючий матеріал, а в задній частині (то єдине місце, де люк НЕ прикручується до даху ) Де бувзаводський поролон який вже посипався, я вставив урований пінопласті посадив його на скотч. Ну а далі складання даху у зворотномунапрямку. Установка декоративної накладки люка з кнопкою.

Залишилося тільки підключити до доводчика, вимити машину таобшивку, стерти скотч на склі.

< p>
Відео роботи люка.

Дякую всім за увагу, можливо комусь знадобиться!

PS вибачте за орфографічні помилки в і …

"
