Для встановлення ВУТ від 940-ї Вольви вирішив зробитипланку-перехідник (пластину), яка б дозволяла кріпити його настарий кріплення.

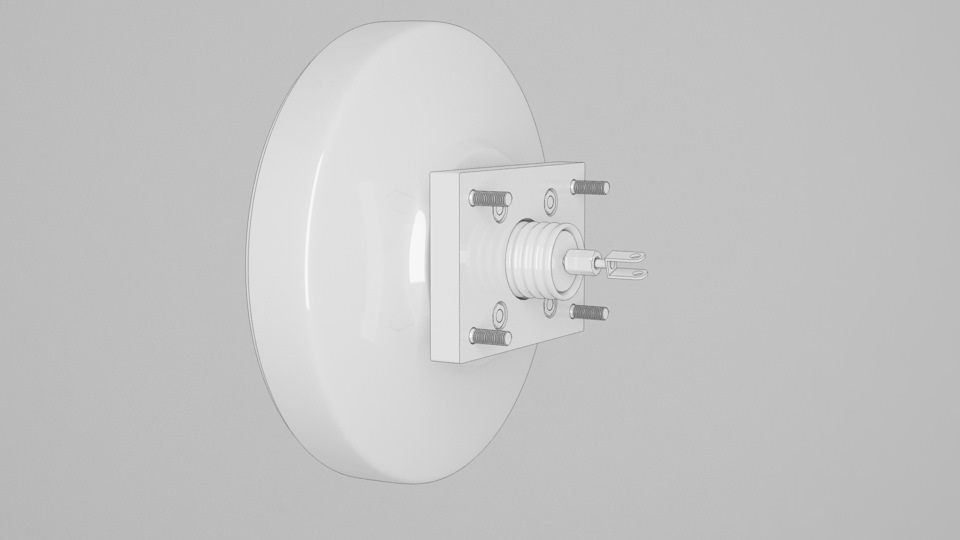

Спочатку була розроблена схема № 1.
Ви можете подивитися відео про використання прокладки варіант 1 наYouTube або в кінці статті.
Там, де з дюралюмінію була виготовлена розпірка різного діаметрутовщиною хх свердління та фрезерування отворів, планка цілкомпридатна до використання і якби не остаточний розрахунок вартостіматеріалу та робіт! $$$! , то я б віддав перевагу йому, але нажаль іах.
Тоді ми придумали більш простий варіант, який потребував трохифізичних зусиль, у вигляді свердління додаткових отворів у щиткудвигуна .
Але варіант був дешевий як м'ясні консерви і доступний як...:)))

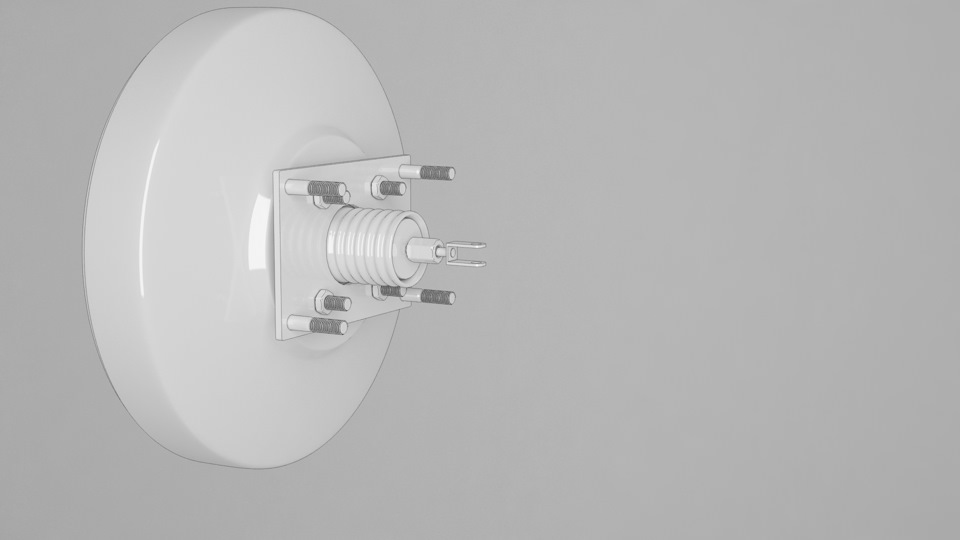

Робили за такою схемою:< br>
Ви можете переглянути відео про використання прокладки варіант 2 наYouTube або в кінці статті.

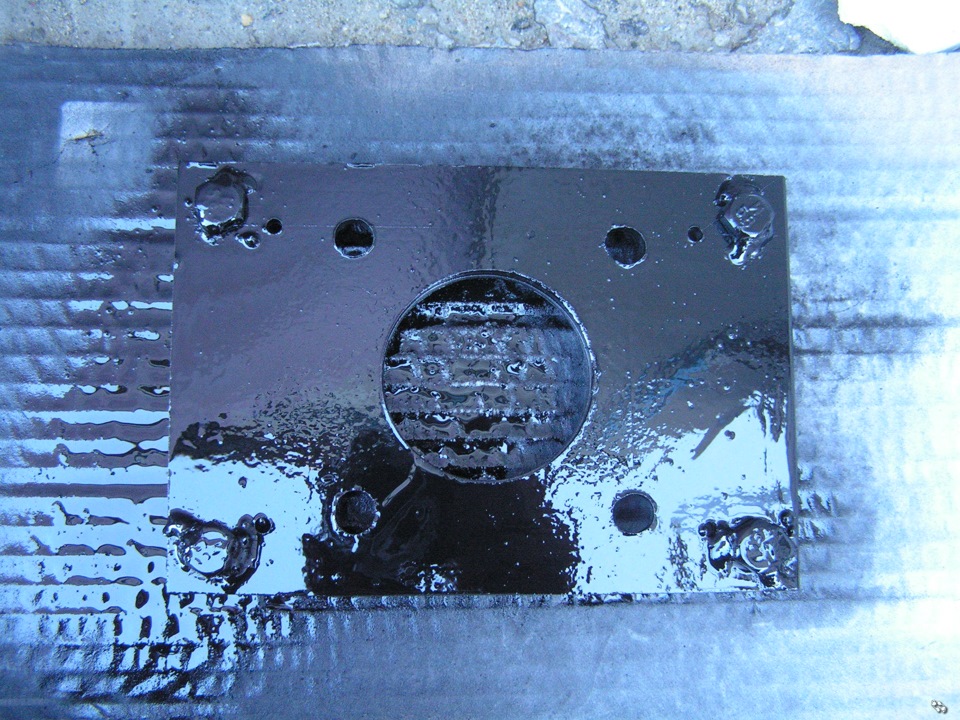

Прокладка була очищена, заґрунтована та пофарбована.
< /p

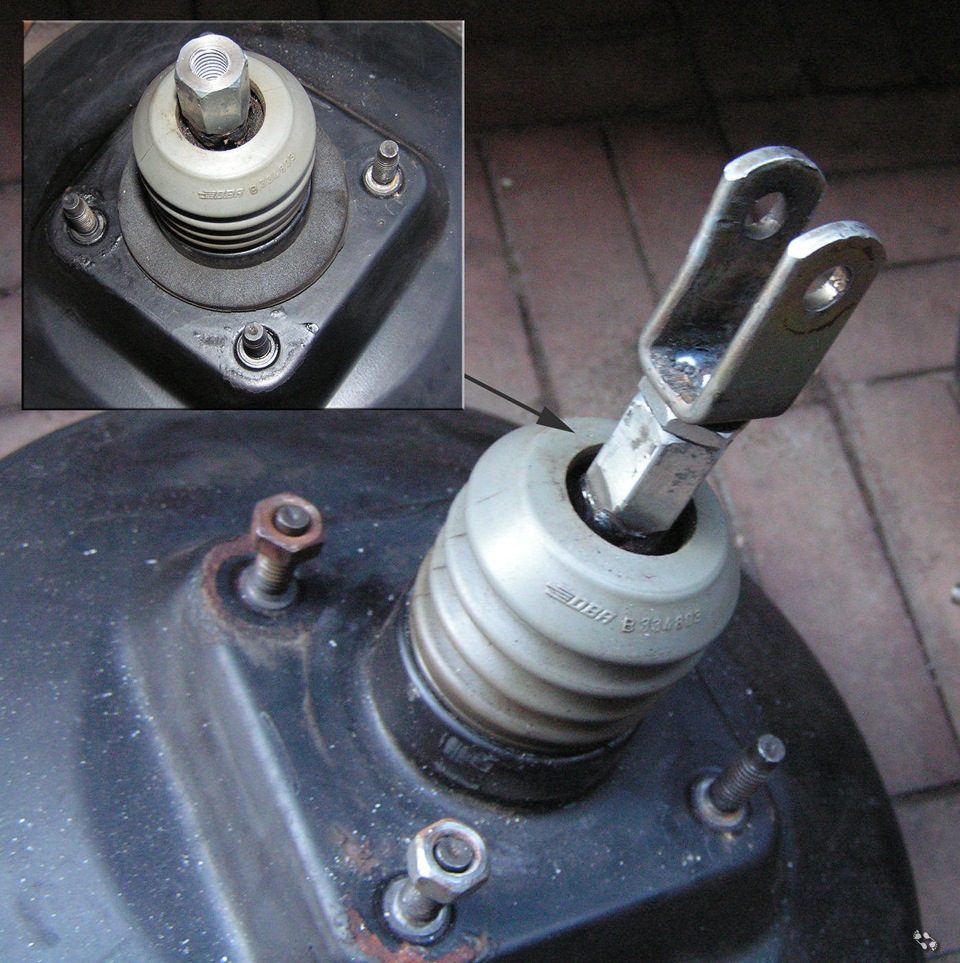

Щоб відрегулювати довжину стрижня (принаймні, за товщиною самоїпрокладки), ми зробили регулювання, розділивши стрижень на двічастини; ви можете детально побачити, як це працює в відео першоговаріанту.

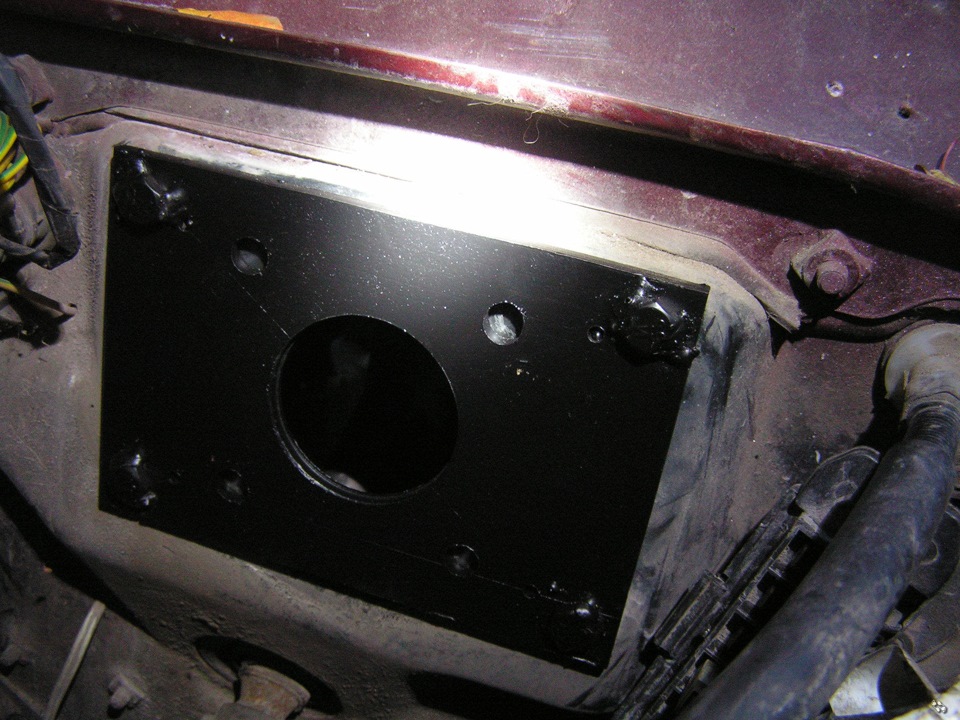

Приміряв розпірку і на фото видно де потрібно просвердлити отвори, щоб кріплення ВУТ вдавилися за потреби.
Багато хто скаже, що навіщо мучитись із розпіркою, коли можнапросто просвердлити нові отвори та вкрутити ВУТ у щиток... АЛЕ! Зверніть увагу, що з внутрішньої сторони ВУТ є кріпиться допосиленої рами і це надає жорсткості всій конструкції і ясумніваюся, що щиток двигуна витримає постійне розгойдування віднатискання педалі протягом тривалого часу.
< br> Порівняв старий ВУТ (зліва) і «новий» за розмірами, умене товщі, а у «нового» діаметр більше
І ось як він «просидів» через розпірку
Зсередини видно кріплення
Спробував. Мені здається, що у всьому складі ГТЦ з 940 нічого незаважає і все стало як рідне!
Також потрапив тримаю склоочисники, оскільки вони додали ноги домого :)< br/>
Я пофарбувала його, тому що він сильно відшаровувався
Ще один день, моя мрія потихеньку почало збуватися - позбутисяхромованих, громіздких молдингів на вікнах та дверях…Мені завждиподобалися лаконічні та строгі чорні вікна.
Завдяки людям з Ukrainian Volvo Forum, мрія потихеньку збувається:)))
Кому ліньки дивіться відео, наведу нижче лише кілька "шотів" зкоментарями на них. На останок, ось таку пригнічену картину язнайшов в одному з провулків Одеси, салон дуже живий, кузов місцямивтомився, машина закинута, а шкода.
