Вирішив я переробити свій колгосп, описаний у темі "світло всалоні" https://megadriver.org …rnal/4035225266124074834/
1. Взяв шматок заготівлі під плату
2. У програмі намалював майбутню плату і роздрукував.

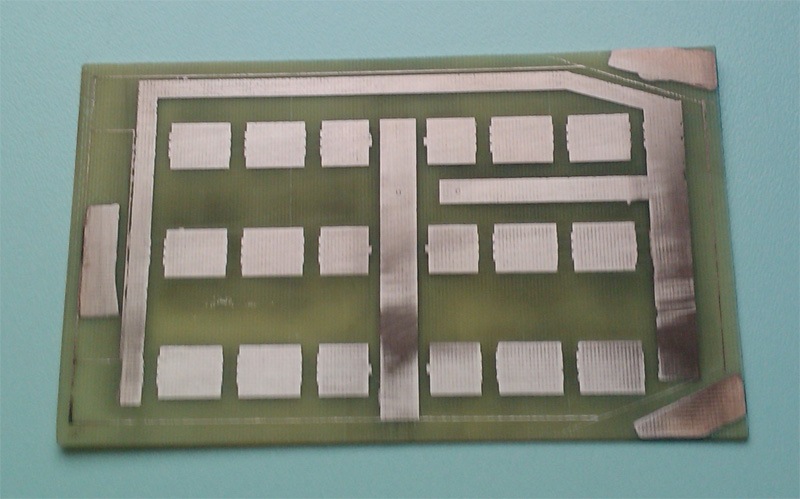

3. Методом праски переніс на плату
> 4. Протруїв її (дякую одноклубнику за допомогу)
5. Вирізав плату за розміром і зачистив контактні майданчики

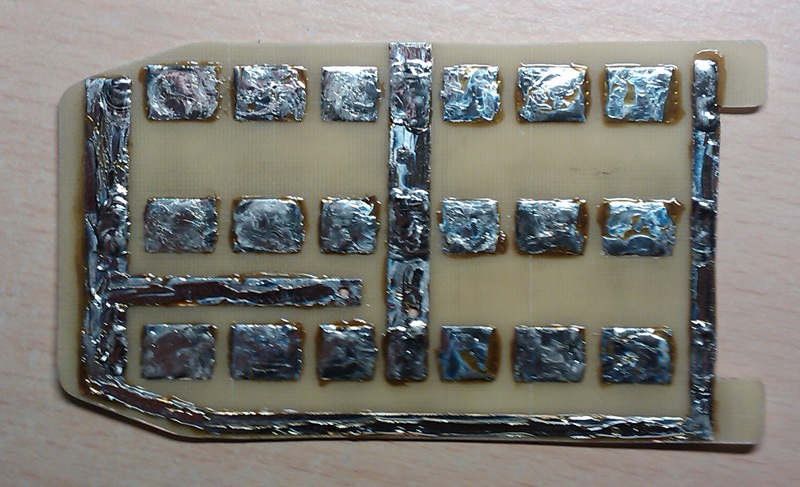

6. Залудив все і напаяв компоненти (6 смд резисторів по 100 Ом, 183х кристальних діодів і роз'єм під лампочку)

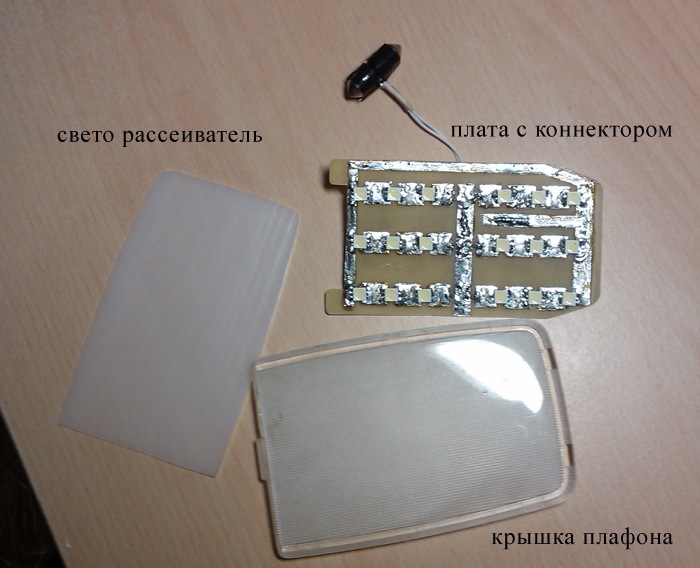

7. Виготовив світло розсіювач з каністри — щоб було більш розсіянесвітло і не було видно плату)

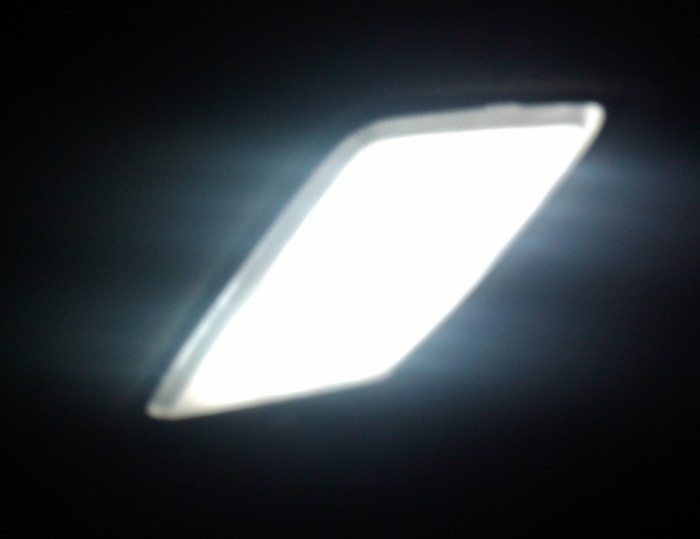

8. Зібрав всю красу :)< br>
Коментарі11
привіт скачала програму 6 версію, але нічого зрозуміти не можу чим і як малювати ((не допоможеш пояснити)
Чесно, давно це було. Я 3 роки ні до проги ні до паяльника не підходив. Тому порадник з мене ніякий. Краще в яндексі пошукати
Абалденно!Супер!РЕСПЕКТ!))))))
Дякую тобі ВЕЛИЧЕЗНЕ! ! !
на що ) якщо що - питай - допоможу чим зможу.
Вийшло добре. Але в мене тут з'явилося невелике питання Що таке-2. в програмі намалював майбутню плату і роздрукував. 3. За допомогою праски переніс на плату?
Спасибі )Дивись1. Завантажив програму slayout-5rus. це спеціальна програма невелика для малювання плат. фото папері в дзеркальному відображенні.3. приклав зверху надрукований малюнок, накрив все це щастя тканиною і почав гладити праскою. Таким чином ...
Гар, може все ж таки тобі зробити щось подібне? Можна на діодах теплого білого світіння приблизно 3300К замість 5000К як у мене в салоні ... Буде як потужна лампочка )
) дякую думаю що далі світити і підсвічувати )
Ти як завжди красень!)
клас. оч багато роботи
