Нова панель з тахометром (частина 3, закінчення)

Ось і добігла кінця "епопея" з встановленням нової панелі.
Початок можна почитати тут і тут.

Вчора нарешті дійшли руки підключити спідометр.
Спочатку від'єднав трос спідометра від коробки передач, щоб той небовтався в підкапотному просторі.

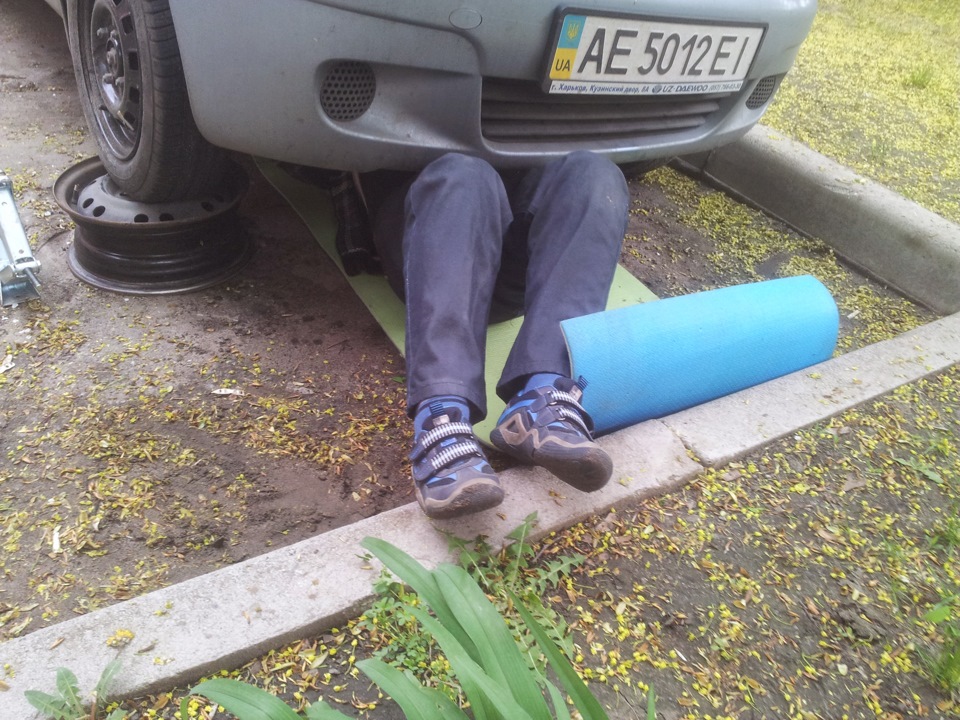

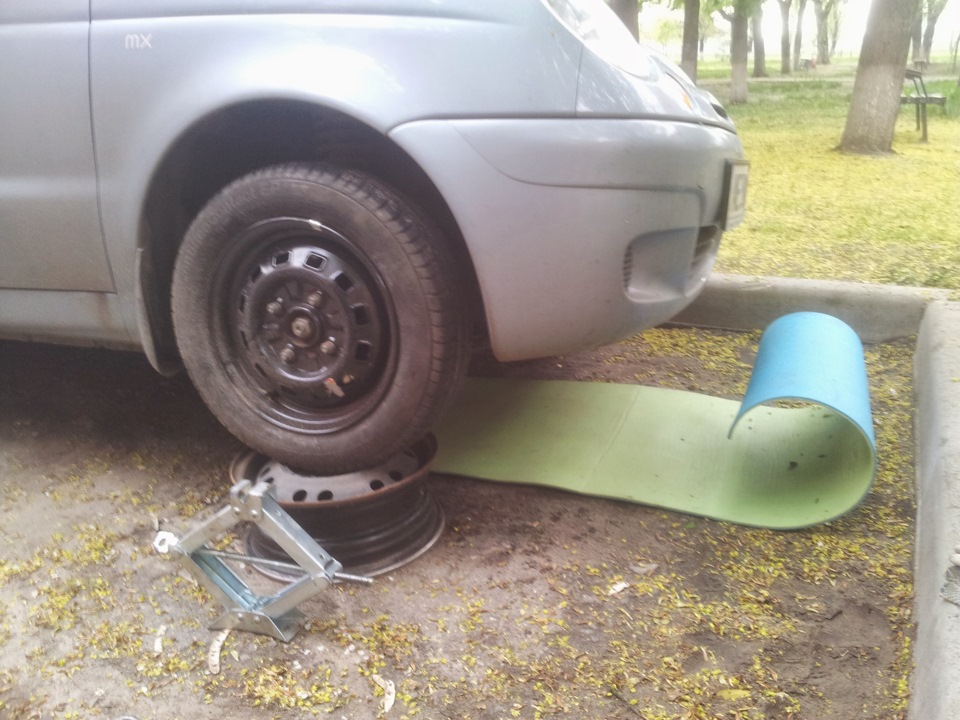

за відсутністю ями…
…викручуємося як можемо
Потім настала черга підключення електронного спідометра.
Знайшов вдома проводок достатньої довжини. Один його кінець доклеми, яку відрізав від зайвого дроту, що залишився при підключеннінової панелі.Другий кінець за інструкцією треба підключити дороз'єму ЕБУ на 21-й пін. Здавалося).

Вирішив перевірити, а чи працює взагалі датчик швидкості.
Для цього в роз'єм OBD-II підключив китайський сканер ELM327 mini зBluetooth інтерфейсом (купував колись давно на eBay), на телефоніпоставив програму Torque Lite (OBD-II), яка з'єднується з цимсканером і виводить купу корисної інформації (показання датчиків, коди помилок тощо) .) і поїхав на заправку.
Спершу з'ясувалося, що перемикачі поворотів таки працюють (чомуодразу не заробили — не ясно). Потім стало зрозуміло, що датчикшвидкості працює, сканер показання з ЕБУ зчитує та на телефонпередає. Значить, щось я в роз'ємі не так шукав.
На заправці з'ясувалась ще одна річ — стрілка рівня палива тежпрацює. Просто бак був майже порожній, і відхилення стрілки булопрактично непомітним.
Таким чином проблеми, описані в попередній частині, "самоусунулися". Це радує. :)

Але як же все-таки підключити спідометр?

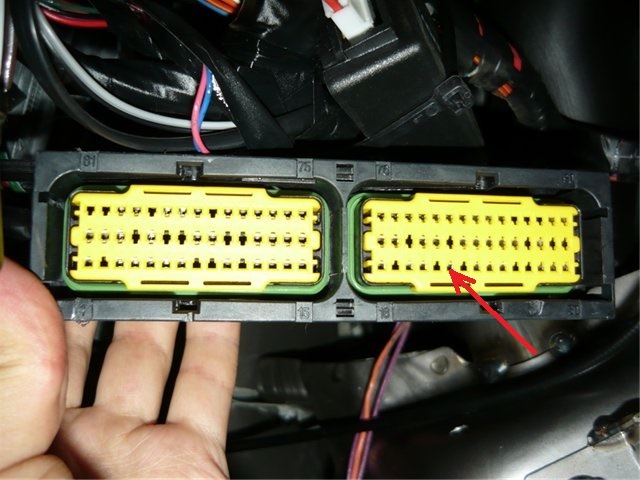

Написав про проблему GreenPeak`у, а він і каже — не може бути, щоб21-й пін був порожній, мабуть не так відлічуєш клеми. І надіславфото, куди дивитися Ось він — 21-й пін Відкриваю я роз'єм і дійснобачу у себе, що все на місці! І тут до мене доходить, що вважав я удругій половині колодки не з 16-го, а з 15-го піна. От і пропускавпотрібний :(
Треба бути уважнішими :)
Загалом, завів я туди другий кінець нового дроту і, вуаля! Швидкість показує, відстань рахує. Міракл! :)

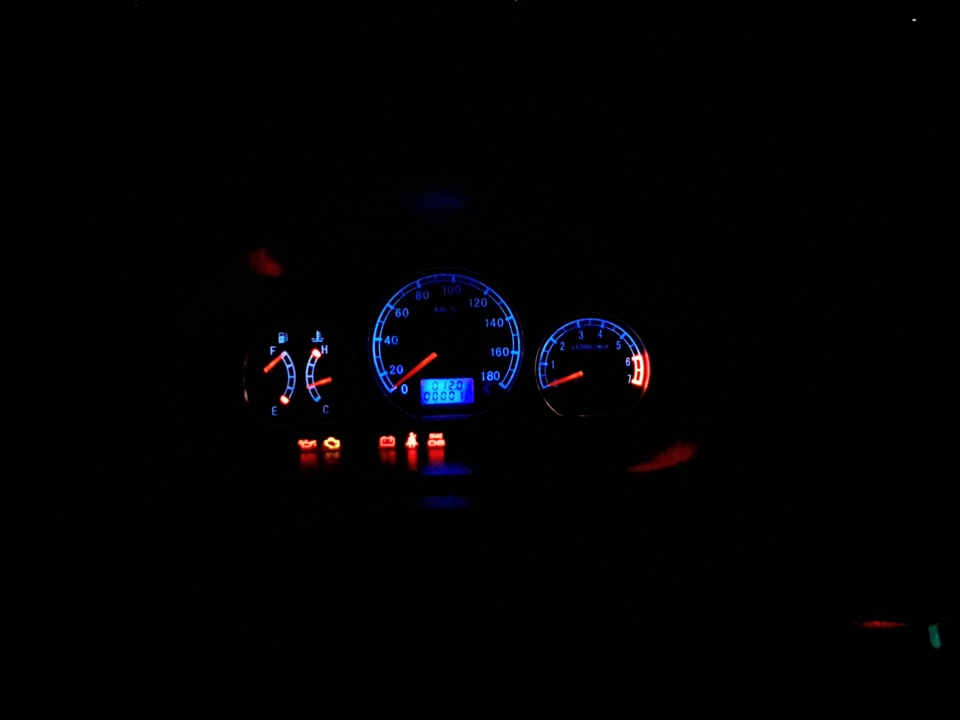

Поїхали з дружиною протестувати, на скільки точно показуєспідометр, як працює підсвічування (якраз стемніло). Спідометрпрацює відмінно, а ось з підсвічуванням біда - дуже тьмяна, і недуже контрастна.
Вирішив, що треба зняти сині світлофільтри з лампочокпідсвічування, але це не особливо допомогло. Буде чим зайнятися унайближчому майбутньому. Але це вже зовсім інша історія…
