, у магнітолі.
Відповідно, при зміні головного пристрою — штатний годинник мивтрачаємо. KD-X352 одним з критеріїв вибору була постійна індикаціягодинника на дисплеї.Так написано в інструкції…
Ага, хрен там плавав. Індикації окремою кнопкою і цей режим доситьчасто збивається на показ аудіоінфи.

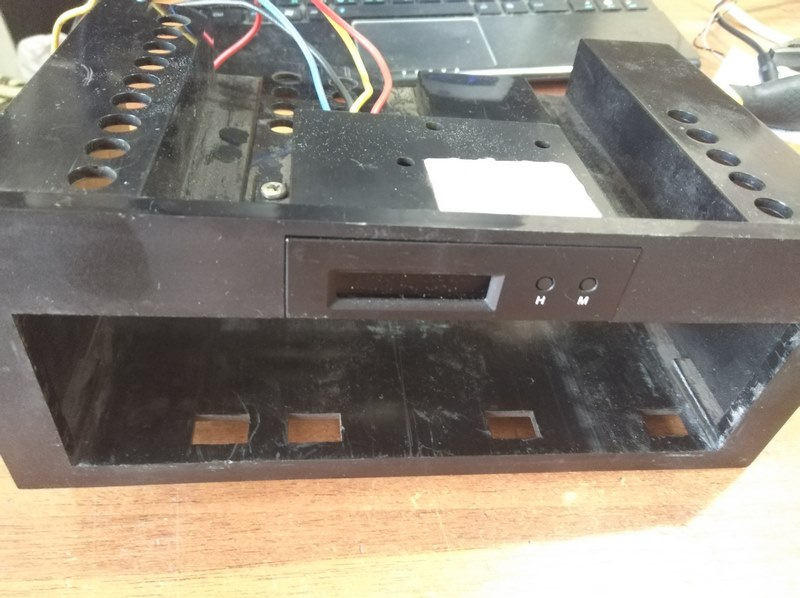

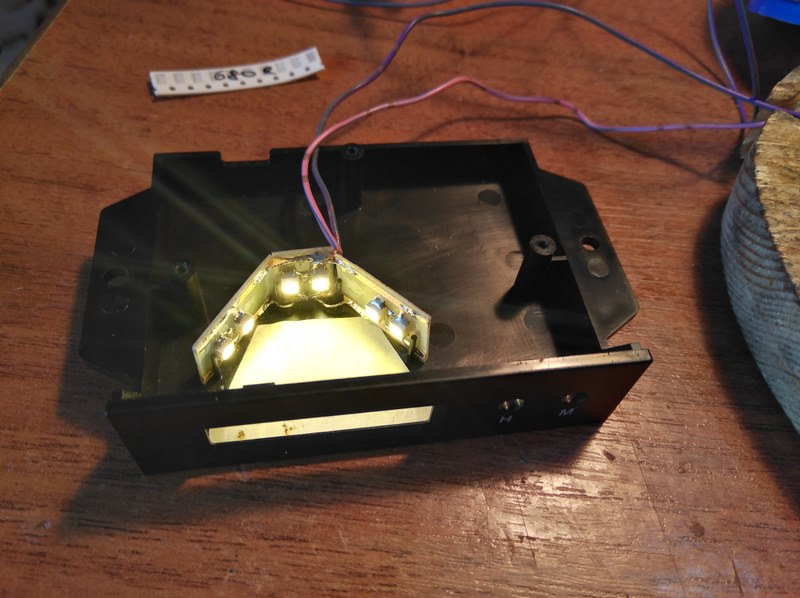

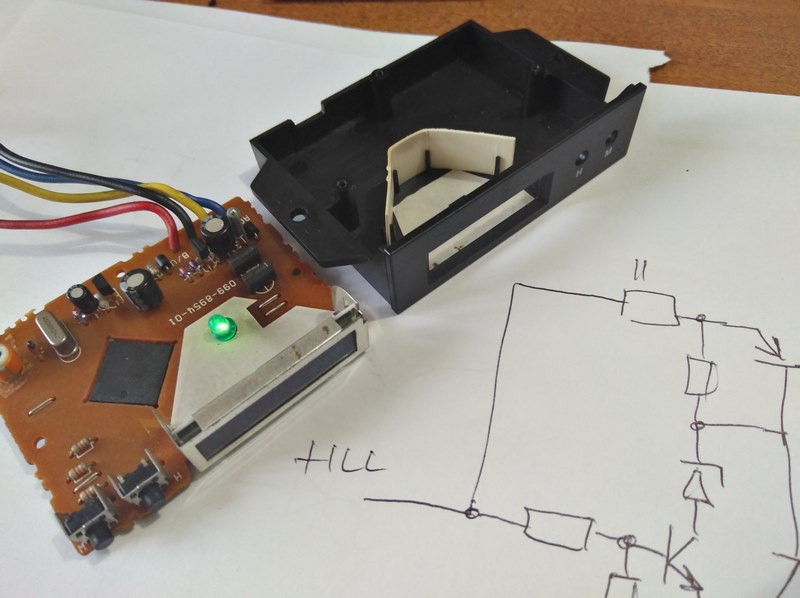

Коли і чому годинник губиться - я так і не вирахував. Але їх щетреба знайти. Мені перехідну рамку 1din з вбудованим годинником, хзвід якого Крайслера-Доджа, але точнісінько як для мого. І все бдобре, але підсвічування в цих годинник — лампа розжарювання (ктобсумнівався, 90-ті роки). Зрозуміло, згоріла. Впаяв нову, але явноне ту. Світить так собі, тускленько. А в режимі включених габаритіввзагалі майже не видно., Що рідні лампочки коштують неадекватнихгрошей (70-100грн одна), вирішив зробити підсвічування насвітлодіодах (стильно, модно, молодіжно! ). . У машині всепідсвічування жовто-лимонне, мені подобається саме такий відтінок, тому використав теплобілі діоди 3528. Підібрав максимальнуяскравість свічення світлодіодів резистором. Але при цьому негріється і не згорить на купині. Тепер треба вирішити завдання щодозменшення яскравості при включенні габаритів. Примітивний варіант -зменшити струм через діоди до відповідного.
/>

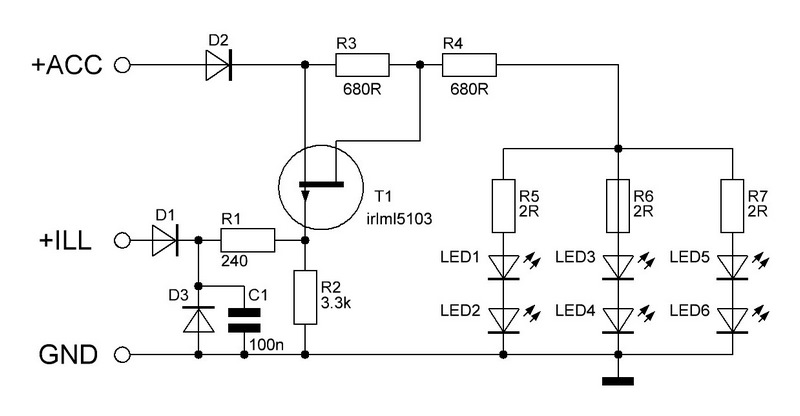

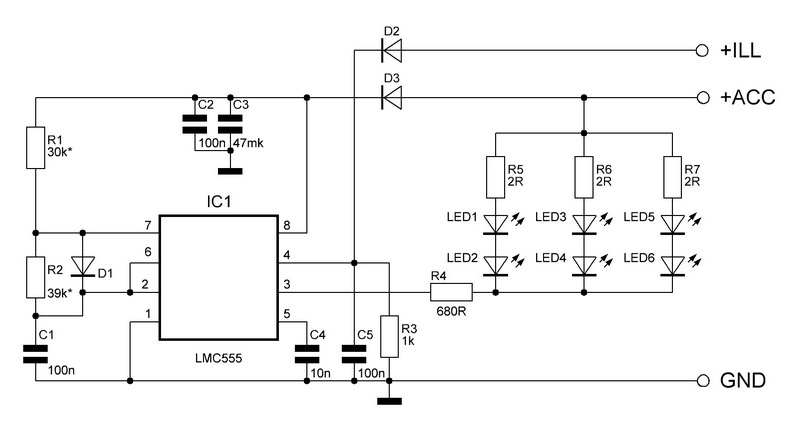

Схемка ось така. Я її давненько якось використовував, воназнадобилася при переробці чиєїсь приладки з лампочок насвітлодіоди. Схема працює, але при цьому змінюється колірнийвідтінок діодів, що мені не дуже подобається. Тому намалював іншусхемку, на мегауніверсальній мікросхемі NE555. Для регулюванняяскравості світлодіодів використовується ШИМ. Сенс схеми - якщонемає напруги на вході +ILL (габаритні вогні), таймер (генератор)заблокований, на його виході примусово встановлений. Нуль", яскравість роботи підсвічування максимальна, обмежена R4
Коли з'являється +ILL, таймер починає працювати і на виході видаємеандр 200гц і шпаруватістю 55% (приблизно). Іншими словамияскравість світіння діодів падає, грубо кажучи майженаполовину.
Значення резисторів на схемі я підібрав досвідченим шляхом, заяскравістю годин у темряві.
Кому треба, можуть змінити яскравість резисторами R1 і R2
p>
Друкована плата, якщо кому треба (у форматі Lay)
Спаяв хустку, прикрутив її до основної плати годин, на місціколишньої схеми управління.
/>
У найближчих зручних місцях просвердлив плати та перемичками підвіввідповідні сигнали
Ось така конструкція вийшла
< Тепер черга самої рамки
Вона була із запасом по довжині, під стандартний майфун зCD-плеєром, непотрібне спиляв (укоротив)
Ось такий паравозик вийшов.Годинник через роз'єм підключений доперехіднику
На машині вдень (яскраве сонце)
На машині вночі
А магнітола нехай тепер показує що хоче — начхати
