При установці а автомобіль позаштатного ОЕМ дзеркала з монітором (наприклад від Тойоти, Ніссана та ін.) виникає питання узгодженнявідеосигналу з камери (зазвичай китайської) та входу монітора.
<
Просто підключити камеру до дзеркала вдається не завжди – удзеркала вхід симетричний (два проводи, на які дроти, на якіпотрібно подати сигнал Video+ і Video-), у камери вихід один -Video+.
Якщо камера має великий розмах відеосигналу на своєму виході -дзеркало може і заробити при подачі цього сигналу на вхідVideo+.
< br> Але якщо камера стандартна - сигналу для стійкої роботимонітора не вистачає, зображення або сильно спотворене абопропадає. Для узгодження камери і дзеркала потрібно зібратибуферний підсилювач із симетричним виходом

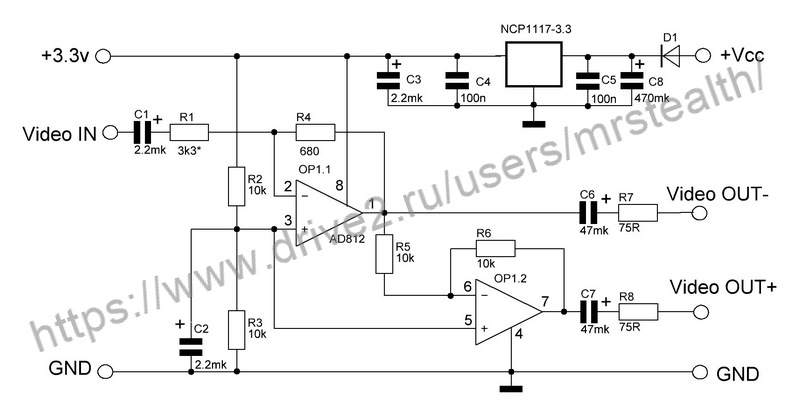

Ось схема, яку я накидав і перевірив при своїй інсталяції камери тадзеркала в автомобіль. Схема поєднує джерело живлення камери табуферний підсилювач. br/>
Це у випадку, якщо викинути штатний стабілізатор камери (дужесильно гріється - один з ненадійних вузлів)

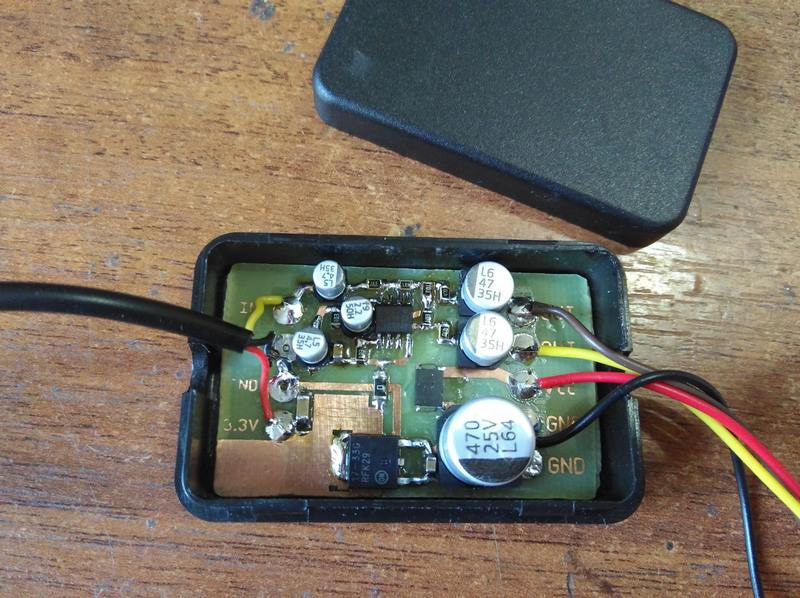

Сам підсилювач зібраний на мікросхемі AD812, як найдоступнішою зопераційних підсилювачів відеодіапазону з потужним виходом ( укитайців 10шт - трохи більше пари баксів) Резистором R1 можнапідібрати необхідний рівень вихідного сигналу. Той номінал, що насхемі - підібраний під звичайну китайську камеру і дзеркало відToyota Венза.
Але в принципі, всі штатні дзеркала однакові — їх виготовляє фірмаGentex, тому можна очікувати, що підійде для будь-якого іншогооригінального дзеркала з монітором.

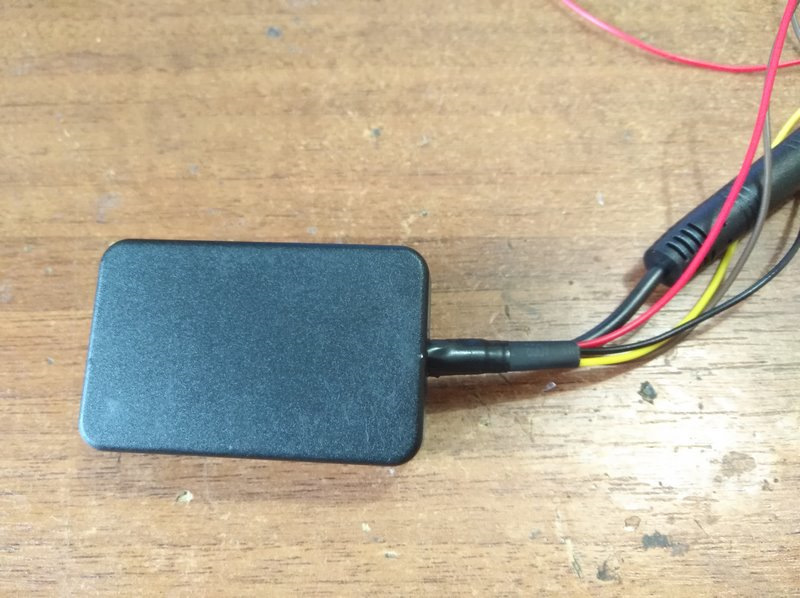

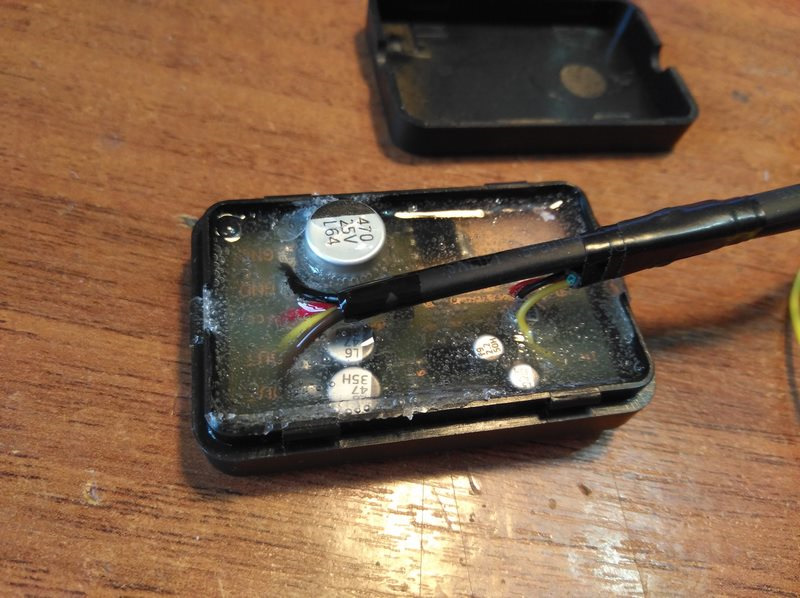

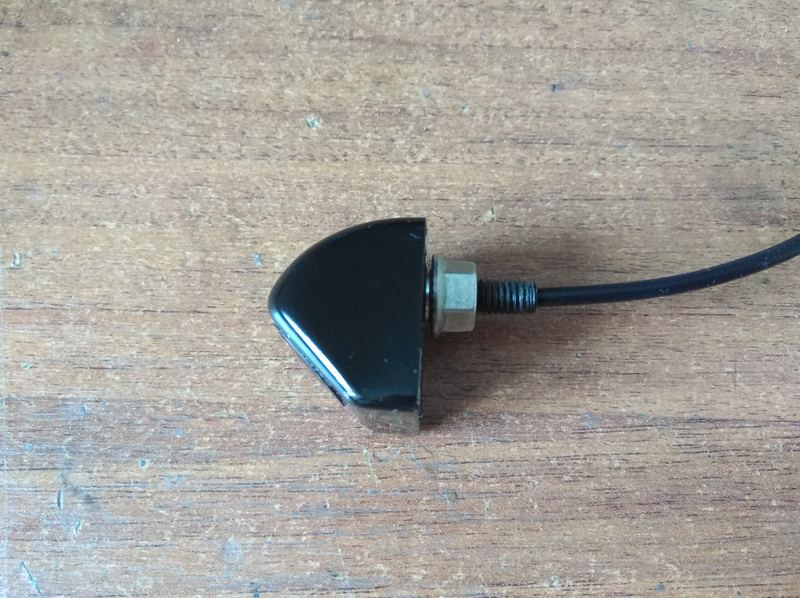

Конденсатори С1, С6, С7 потрібно орієнтувати плюсом до сторони, наякій більше напруга при роботі всієї системи. Або використовуватинеполярні, щоб не морочитися. Стабілізатор напруги для живленняпотрібно підбирати з напругою живлення камери (зазвичай 3.3в) іструмом не менше 0.8а, інакше сильно гріється. Якщо камерурозбирати не планується, стабілізатор живлення NCP1117 можназамінити на будь-який інший, хоч на 5в, хоч на 12в.А можна викинутивзагалі — AD812 може працювати при напругах живлення до 36в (якщовірити даташиту). Компактне, чим могло б бути. До речі, хтозбирається дооснастити машину дзеркалом і камерою — камера потрібназвичайна, для заднього виду (дзеркальне відображення)
