У мене сигналізація з автозапуском. Взимку користуюсярегулярно.
Одна проблема — нестійкий прийом з дому.
Доводиться бігати по квартирі, притискатися до стін та іншітанці.
З другого-третього разу машина заводилася, але брелок не завждипідтверджував команду.
З урахуванням того, що машину не видно і не чути, на те що воназавелася - можна було тільки сподіватися.
Запізнюєшся, вибігаєш - а там крижана машина.А їхати термінововже.Коротше, фігня.
Мене це не влаштовує. Роботи 433, 92Мгц.
Вирішив збільшити дальність роботи установкою більш ефективноїантени.

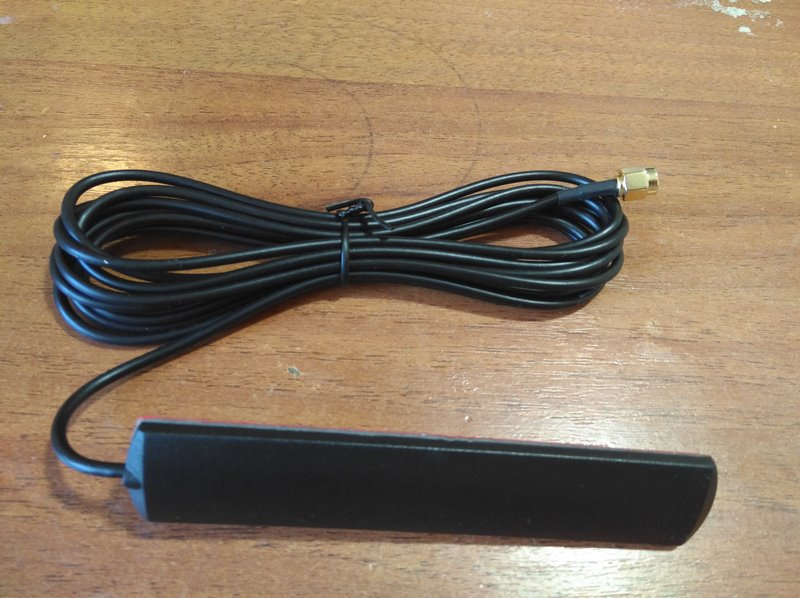

Була куплена на Єбеї ось така антена, на 433Мгц. Зняв з машиниблок приймача-передавача сигналки (кріпиться на скло), принісдодому.

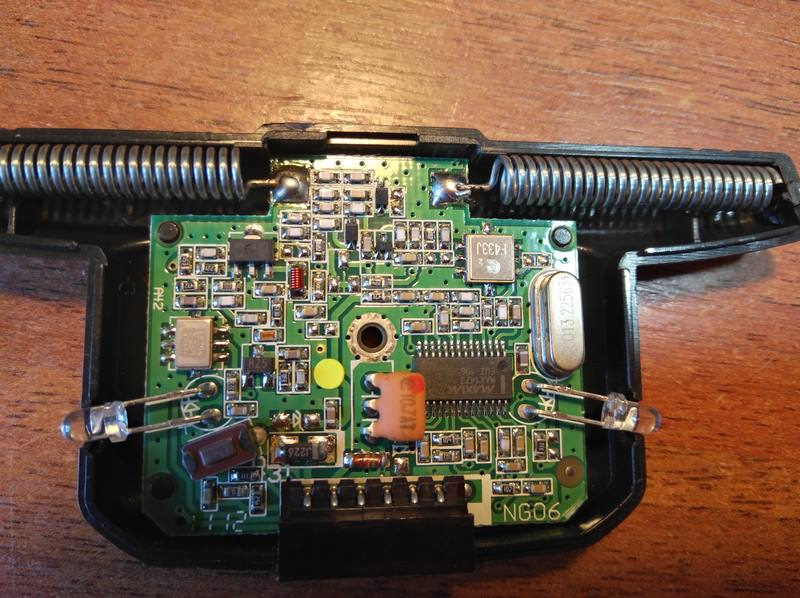

Розкриваємо
Наше завдання — замість вусів-спіралів рідної антени припаятикабель від нової.
Помилитися складно.

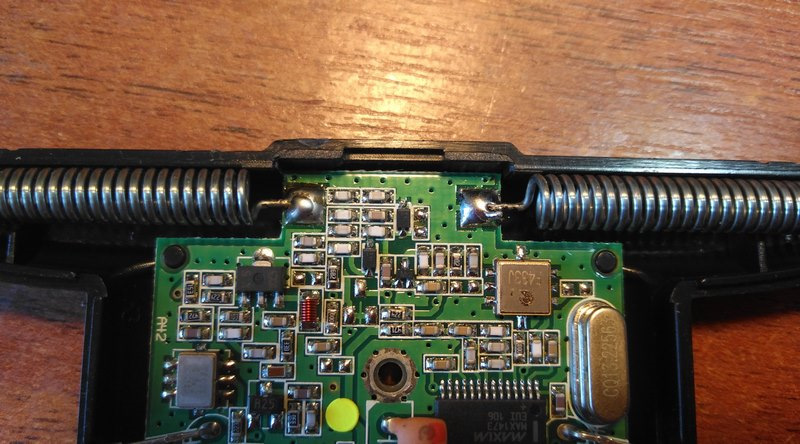

Два майданчики, один з'єднаний із землею (правий) — на ньогоприпаяємо обплетення кабелю
Другий майданчик, лівий — до нього припаяємо центральну жилукабелю

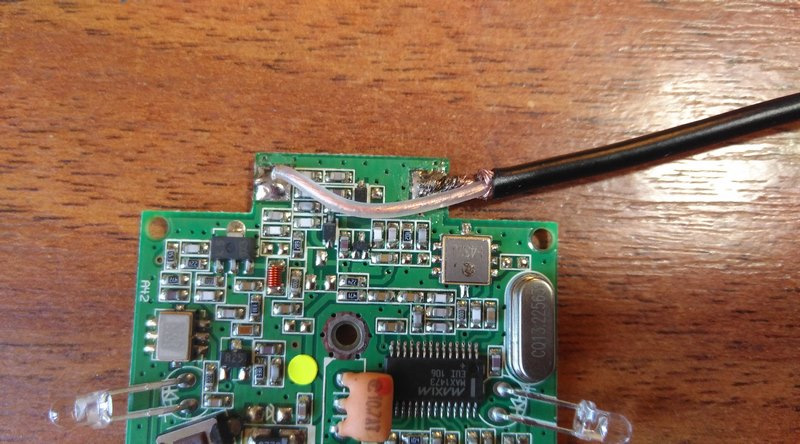

Ось так вийшло. Далі вже хто як хоче. Можна розмістити зв'язку (прийомно-передавальний блок плюс зовнішня антена) знову налобовому склі, я ж зробив інакше .

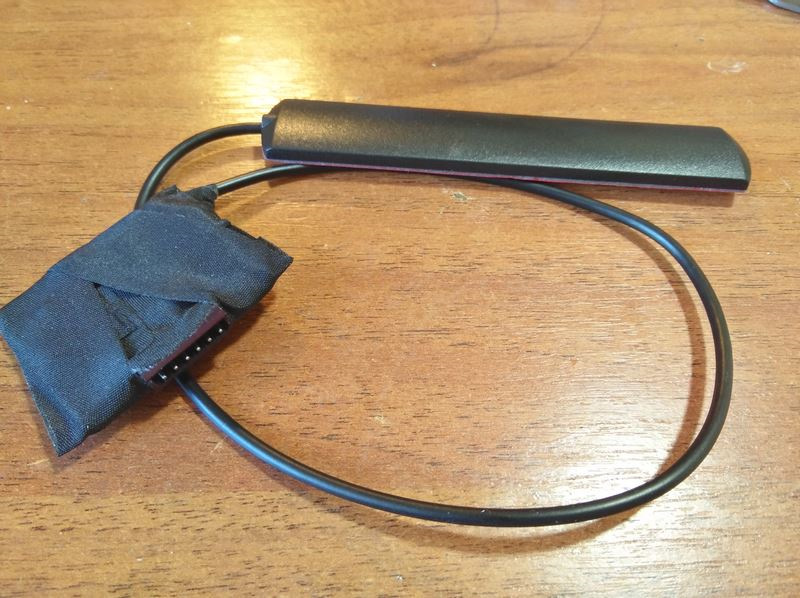

Випаяв світлодіоди, що стирчать, і кнопку виклику з плати і обмотавсаму плату ізолентою і шумкою. Сховав все це господарство прямо підторпедо, антену розмістив на пластиці повітроводів.
Світлодіод сигналки підключив окремо (його сигнал є в сполучномуплоскому шлейфі від сигналізації до блоку приймача-передавача)
Результат — повністю впевнена робота брелока в будь-якому місціквартири та приблизно дворазове (з 30м до 70м) покращення роботи навулиці, в умовах щільної міської забудови (через кут будинку)
