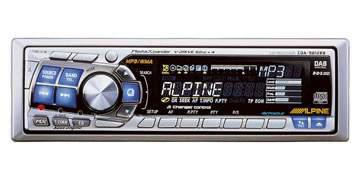

alpine cda 9812rb AUX І Bluetooth

Усім салют! ))))
Звернувся до мене один з цікавим питанням, чи можу я йому впаятиAUX в Alpine cda 9812rb, мовляв бачив що так роблять і хочу теж.) Язапропонував не зупинятися на простій впайці AUX, а ще й Bluetoothвпровадити, моя пропозиція була схвалена і закипіла робота)))

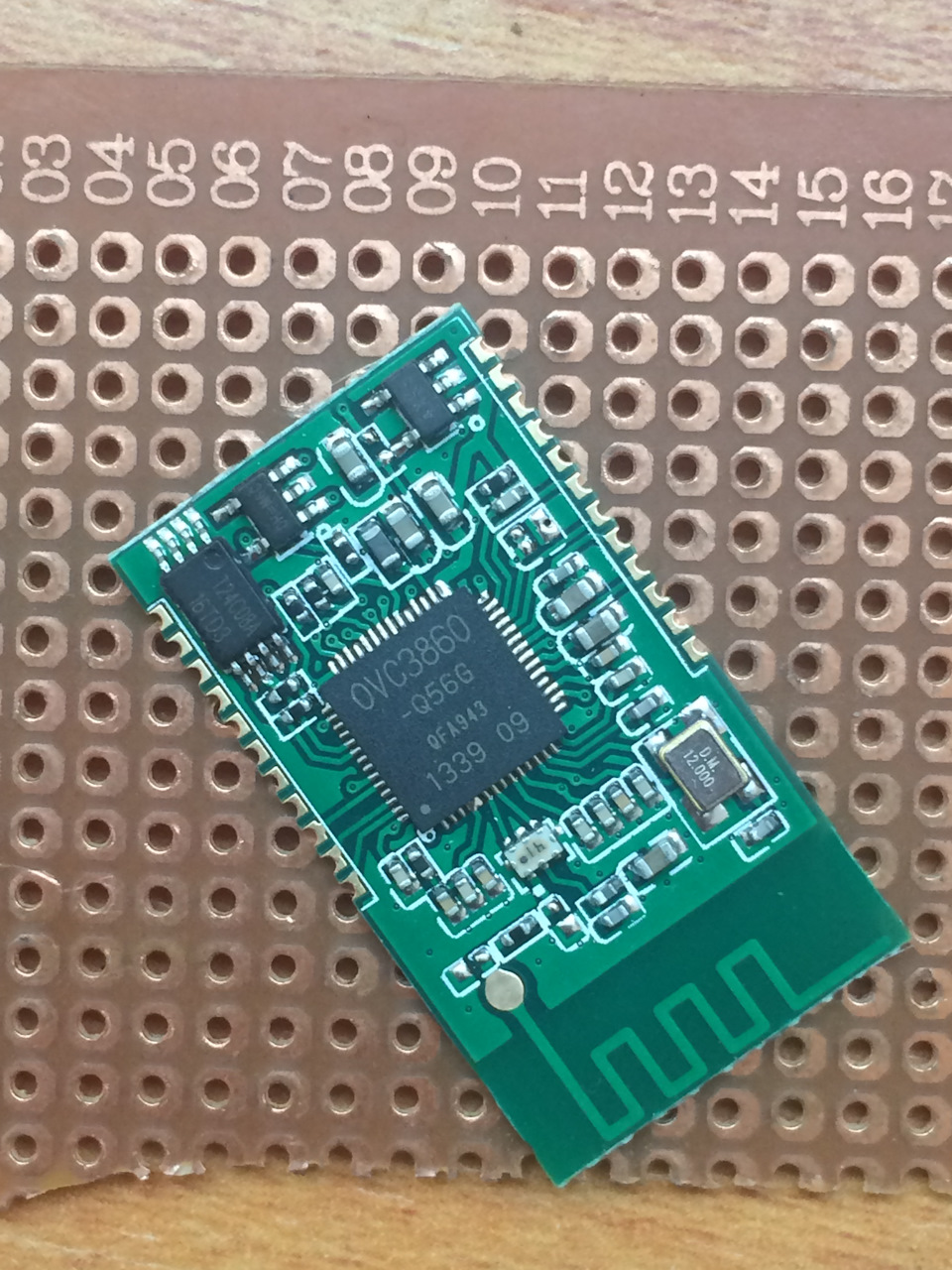

Вибір упав на вже перевірений мною XS3868, який впроваджувався вштатну магнітолу мого колишнього авто мерседес.Але про бо всім попорядку)))

І так як же зробити aux? !
***ПОПЕРЕДЖЕННЯ Якщо руки не дуже рівні, то краще не розбирайтемагнітолу, інакше доведеться нести в ремонт, а якщо з руками всеок, тоді рухаємося далі! p>
Крок 1.
Розбираємо магнітолу, знімаємо верхню кришку, потім акуратновитягаємо з приводу цілком як це робити можна підглянути вінтернеті, потім витягаємо плату.

Крок 2.

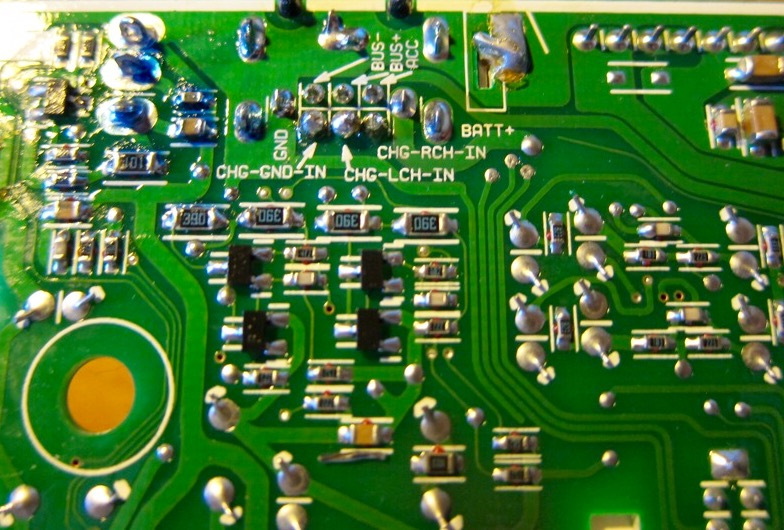

Перевертаємо плату, шукаємо маркування CHG-GND-IN (земля), CHG-LCH-IN (лівий канал), CHG-RCH-IN (правий канал), це і є нашаукс, підпаюємося саме туди! Виводимо на задню панель наш висновокта зі зворотного боку приспівуємо 3.5 джек мама. Весь наш вхід ауксготовий! Тепер збираємо все назад теж дуже акуратно! Після того якзібрали і переконалися що не залишилося "зайвих" деталей, включаємопристрій .
Тепер необхідно активувати AUX в налаштуваннях, без цього крокувище виконана робота безглузда!
Для активації потрібно:затиснути клавішу setup, кнопкамиперемикання треків гортаємо до пункту aux, натискаємо кнопку Band, Тепер Aux прийняв значення ON, про що свідчить напис на екрані.Все, тепер можна користуватися прихованою фішкою нашої магнітоли.ми можемо підключити туди щось. А підключати ми будемо вищезгаданий Bluetooth модуль xs3868. Про нього інформації валом вінтернеті, тому я не розповідатиму багато, тільки те, що нампотрібно. Що б оживити це диво, нам потрібно подати на ньогохарчування, а харчується він від 3.6в до 4.2в. (я використовуваврегульовану Dc-Dc понижу, запитав яку від коси магнітоли (маса (чорний) провід і плюс (синій) від управління на підсилювач)), таким чином живлення на модуль є тільки в тому випадку якщовключена магнітола. Але це не все, ще потрібно встановити резисторна 10К відповідно до схеми.За харчування все.
Тепер припаюємо аудіо вихід, 3.5 джек (тато) згідно зі схемою, тепер пакуємо все в якийсь корпус. З'єднуємо маму та тата.Включаємо магнітолу в режим аукс, включаємо блютуз на телефоні іпідключаємося до нашого пристрою, включаємо музику на телефоні і…диво! Музика грає з динаміків авто)))

Ну якось так))) Всім бобра)))
